Como ligar o my-PV AC•THOR, AC•THOR 9s e AC ELWA 2 ao Reduxi Controller
Integre controladores de potência e resistências de aquecimento my-PV no Reduxi Controller por Modbus TCP – para que o excedente de PV vá automaticamente para a água quente e o aquecimento.
Descrição em texto desta imagem

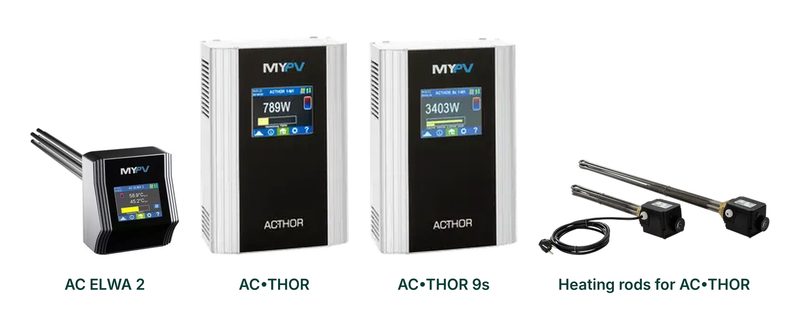

Colagem de fotografias sobre fundo branco de quatro produtos my-PV, da esquerda para a direita, cada um com uma etiqueta verde-escura por baixo. AC ELWA 2: um pequeno dispositivo preto com frente prateada e um visor a cores, com uma resistência de aquecimento a sair do lado esquerdo. AC•THOR: uma unidade de parede alta, branca e prateada, com frente preta, logótipo MYPV, visor a cores a mostrar 789W e o nome ACTHOR impresso por baixo do visor. AC•THOR 9s: o mesmo tipo de unidade com o visor a mostrar 3403W. Resistências de aquecimento para o AC•THOR: duas varetas metálicas compridas com caixas de ligação pretas, uma delas com um cabo preto.
1 Documentação técnica
Antes da colocação em funcionamento, leia as instruções de instalação fornecidas com o dispositivo e o manual de utilização my-PV atual:
2 Equipamento necessário
- Reduxi Controller – Stand Alone ou DIN rail
- Medição da rede no ponto de ligação à rede: se um inversor PV estiver ligado ao Reduxi e o respetivo contador inteligente for lido através do inversor, não é necessário nenhum contador adicional. Se o dispositivo my-PV for o único dispositivo no Reduxi Controller, instale um contador de energia ou um contador inteligente – ver a lista de dispositivos suportados
- my-PV AC•THOR, AC•THOR 9s ou AC ELWA 2 com o firmware mais recente
- Ligação de rede (LAN ou Wi‑Fi) – dispositivo my-PV e Reduxi Controller na mesma rede, ligados através de um router
- Portátil, tablet ou smartphone com acesso à internet
3 Visão geral do sistema

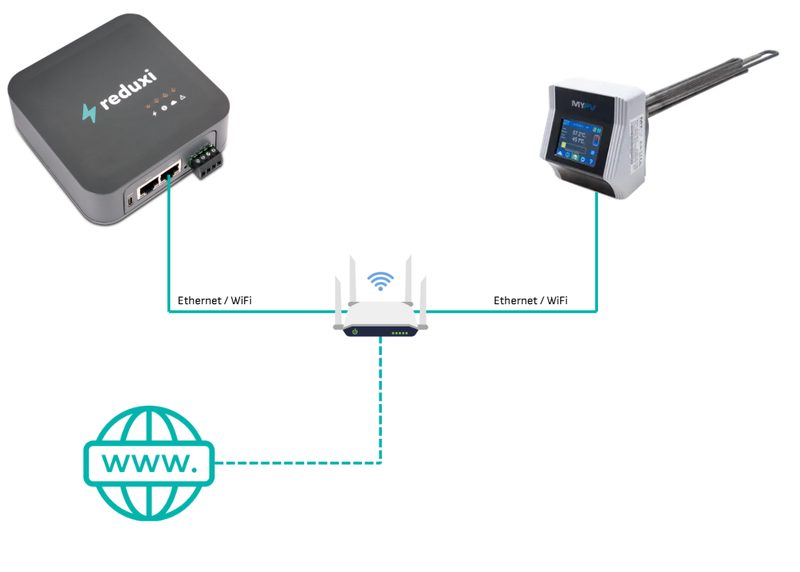

O AC•THOR ou o AC ELWA 2 e o Reduxi Controller estão ligados à mesma rede através de um router. Através desta rede, o Reduxi Controller indica ao dispositivo my-PV, por Modbus TCP, quanta potência deve consumir – por exemplo, o excedente de PV atual.
Descrição em texto desta imagem

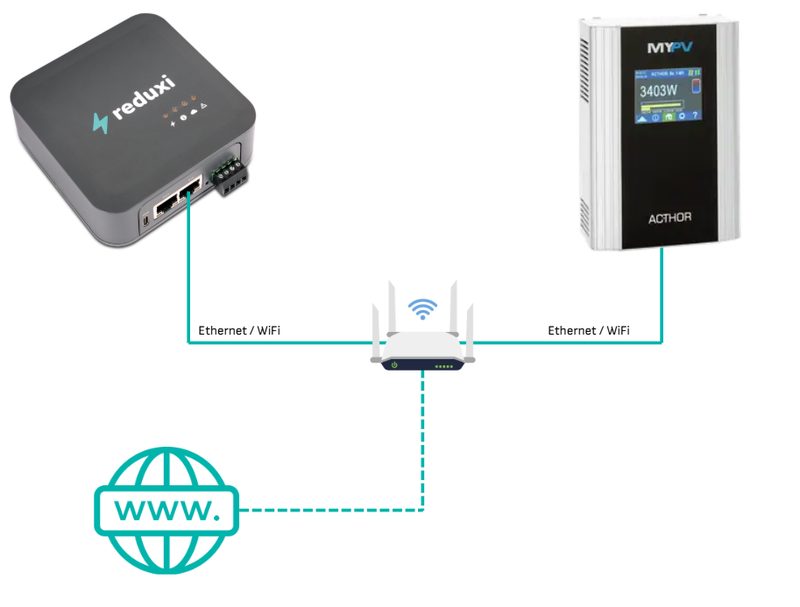

Diagrama sobre fundo branco. Em cima à esquerda: uma caixa cinzento-escura do controlador Reduxi com o logótipo reduxi, duas portas Ethernet e uma ficha de terminais verde no lado direito. Em cima à direita: uma unidade my-PV ACTHOR com o logótipo MYPV e um visor a mostrar 3403W. Ao centro: um router branco com antenas e um símbolo de Wi-Fi. Em baixo à esquerda: um ícone de globo azul-petróleo com o texto www. Ligações: uma linha contínua azul-petróleo do controlador Reduxi para baixo até ao router, com a etiqueta Ethernet / WiFi; uma linha contínua azul-petróleo da unidade ACTHOR para baixo até ao router, com a etiqueta Ethernet / WiFi; uma linha tracejada azul-petróleo do router até ao globo www (internet).
Descrição em texto desta imagem
Diagrama sobre fundo branco. Em cima à esquerda: uma caixa cinzento-escura do controlador Reduxi com o logótipo reduxi, duas portas Ethernet e uma ficha de terminais verde no lado direito. Em cima à direita: uma unidade my-PV AC ELWA 2 com o logótipo MYPV, um visor a cores e uma resistência de aquecimento metálica que se estende para o canto superior direito. Ao centro: um router branco com antenas e um símbolo de Wi-Fi. Em baixo à esquerda: um ícone de globo azul-petróleo com o texto www. Ligações: uma linha contínua azul-petróleo do controlador Reduxi para baixo até ao router, com a etiqueta Ethernet / WiFi; uma linha contínua azul-petróleo da unidade AC ELWA 2 para baixo até ao router, com a etiqueta Ethernet / WiFi; uma linha tracejada azul-petróleo do router até ao globo www (internet).
Ligue o dispositivo my-PV ao router com um cabo de rede ou por Wi‑Fi. A porta LAN (assinalada) fica na parte inferior do dispositivo:
Descrição em texto desta imagem
Fotografia da parte inferior de um dispositivo metálico cinzento-claro. Uma caixa ciano (azul-clara) realça a porta de rede RJ45 (LAN) na parte superior central. À esquerda: uma tomada redonda com um contacto embutido (grampo de ligação à terra visível). À direita da porta LAN: uma pequena abertura redonda, um bloco de terminais laranja de encaixe com várias aberturas e um conector de ficha preto com peças laranja. Um cabo preto grosso sai do dispositivo no lado direito. Ranhuras de ventilação percorrem a parte inferior central. Não há texto impresso na zona visível.
Descrição em texto desta imagem

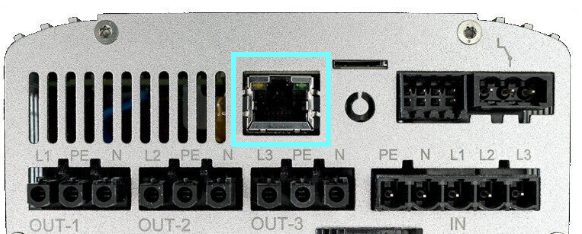

Fotografia do lado dos conectores inferiores de um dispositivo cinzento-claro. Uma caixa ciano (azul-clara) realça uma porta de rede RJ45 (LAN) na parte superior central. À esquerda: ranhuras de ventilação. À direita da porta LAN: um botão ou abertura redonda e dois conectores de ficha pretos no topo. Fila inferior de terminais pretos de parafuso/ficha com etiquetas impressas: OUT-1 (L1, PE, N), OUT-2 (L2, PE, N), OUT-3 (L3, PE, N) e IN (PE, N, L1, L2, L3). Uma pequena ranhura é visível acima da zona da porta LAN, à direita desta.
Descrição em texto desta imagem
Fotografia da zona de terminais inferior de um dispositivo cinzento com uma caixa ciano (azul-clara) à volta da porta de rede RJ45 (LAN) à direita. Por baixo da porta há um conector de antena dourado do tipo SMA. Da esquerda para a direita: uma ficha verde de 3 polos com a indicação L, PE, N e 230/240 VAC; uma cobertura preta com um logótipo MYPV por cima de um conector com a indicação NO COMM e 230/240 VAC com uma corrente máxima nominal; uma ficha verde de 8 polos com etiquetas rodadas na chapa metálica, incluindo Temp-sensor, PWM In/Out, GND, RS485 A e B, WiFi LAN.
4 Configurar o dispositivo my-PV
Prepare primeiro o dispositivo my-PV. Depois continue com o Ponto 5.
4.1 Definir o tipo de controlo como "Modbus TCP"
As fotografias mostram um AC•THOR 9s com o idioma do visor definido para alemão – os itens do menu estão no mesmo lugar nos outros idiomas.
Modbus TCP. A entrada selecionada fica realçada a verde.
Descrição em texto desta imagem

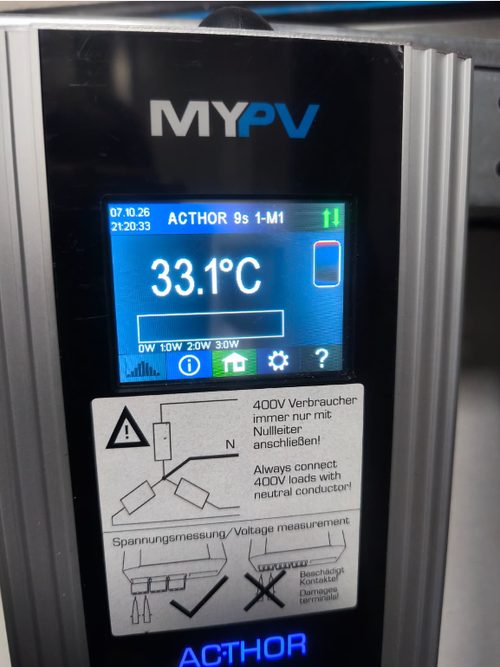

Fotografia do painel frontal de um dispositivo my-PV com o logótipo MYPV no topo e o logótipo AC THOR em baixo. O visor a cores mostra o ecrã inicial: data e hora 07.10.26 21:20:33, nome do dispositivo ACTHOR 9s 1-M1, setas verdes para cima/baixo, uma temperatura grande 33.1°C, um símbolo de depósito à direita, uma barra de potência com a escala 0W 1.0W 2.0W 3.0W. Barra de ícones inferior: barras de sinal, ícone de informação, ícone de casa (realçado a verde, ecrã inicial), ícone de roda dentada, ponto de interrogação. Por baixo do visor, uma etiqueta branca com um triângulo de aviso e um esboço de cablagem diz: 400V Verbraucher immer nur mit Nullleiter anschließen! [Ligue sempre as cargas de 400V apenas com condutor neutro] e Always connect 400V loads with neutral conductor!, e Spannungsmessung/Voltage measurement com um esboço de terminal correto assinalado com visto e um errado assinalado com cruz (Beschädigt Kontakte / Damaged terminals).
Descrição em texto desta imagem

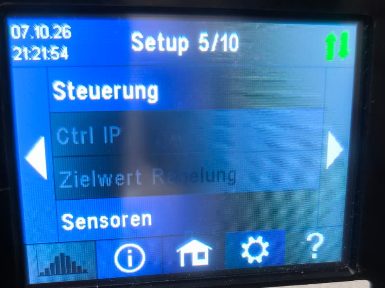

Fotografia do visor a cores de um dispositivo, fundo azul, texto branco. Barra superior: data e hora 07.10.26 21:21:54, título Setup 5/10, setas verdes para cima/baixo. Menu em alemão: Steuerung [Controlo] (realçado, branco brilhante), Ctrl IP (esbatido), Zielwert Regelung [regulação por valor-alvo] (esbatido, parcialmente escondido por um reflexo), Sensoren [sensores] (branco brilhante). Seta branca nos lados esquerdo e direito. Barra de ícones inferior: barras de sinal (esbatidas), ícone de informação, ícone de casa, ícone de roda dentada (realçado, azul mais claro), ponto de interrogação. O limite direito da imagem é branco.
Descrição em texto desta imagem

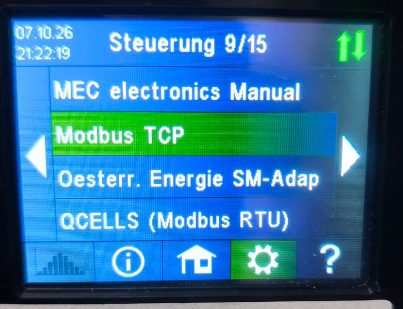

Fotografia do visor a cores de um dispositivo, fundo azul, texto branco. Barra superior: data e hora 07.10.26 21:22:19, título Steuerung 9/15 [Controlo 9/15], setas verdes para cima/baixo. Lista do menu: MEC electronics Manual; Modbus TCP (realçado com uma barra verde, selecionado); Oesterr. Energie SM-Adap; QCELLS (Modbus RTU). Seta branca nos lados esquerdo e direito. Barra de ícones inferior: barras de sinal (esbatidas), ícone de informação, ícone de casa, ícone de roda dentada (realçado a verde), ponto de interrogação. O limite direito da imagem é branco.
4.2 Atribuir um endereço IP fixo
O endereço IP do AC•THOR ou do AC ELWA 2 tem de ser estático. Caso contrário, o Reduxi Controller perde a ligação assim que o router atribuir um novo endereço. Há duas formas de o fazer:
- Recomendado – reserva DHCP no router: deixe o dispositivo my-PV em DHCP e reserve o respetivo endereço IP atual no router.

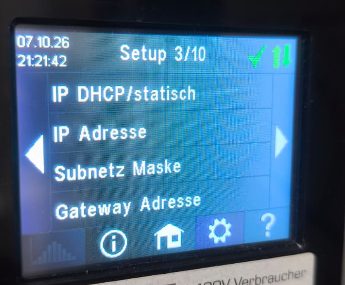

- IP estático no dispositivo: no visor, vá até Setup 3/10, defina IP DHCP/statisch como estático e introduza IP Adresse (endereço IP), Subnetz Maske (máscara de sub-rede) e Gateway Adresse (endereço do gateway). Escolha um endereço fora do intervalo DHCP do router.
Descrição em texto desta imagem
Fotografia do pequeno visor a cores de um dispositivo com fundo azul e texto branco. Barra superior: data e hora 07.10.26 21:21:42, título Setup 3/10, uma marca de verificação verde e setas verdes para cima/baixo. Linhas do menu em alemão: IP DHCP/statisch [IP DHCP/estático], IP Adresse [endereço IP], Subnetz Maske [máscara de sub-rede], Gateway Adresse [endereço do gateway]. Uma seta branca aponta para a esquerda no lado esquerdo e outra aponta para a direita no lado direito. Barra de ícones inferior: barras de sinal (esbatidas), ícone de informação, ícone de casa, ícone de roda dentada, ponto de interrogação. A parte inferior da etiqueta por baixo do visor é parcialmente visível e diz 400V Verbraucher. A parte direita da imagem é branca.
5 Iniciar sessão na interface web do Reduxi
Pode abrir a interface web do Reduxi de duas formas:
reduxi.local
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://reduxi.local.O endereço IP do controlador encontra-se na lista de dispositivos do seu router ou na Reduxi app, em Reduxi devices.
admin · Palavra-passe: admin (predefinição de fábrica)
Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
6 Adicionar o dispositivo my-PV ao Reduxi
6.1 Definições básicas
HVACType:
myPVName: qualquer nome, p. ex.
myPV AC Thor 9sInclude to strategy: marque Regulated devices para a estratégia que deve controlar o dispositivo my-PV.
Confirme com Next.
Descrição em texto desta imagem
Captura de ecrã do menu de navegação esquerdo do Reduxi Configurator (logótipo reduxi Configurator no topo). A secção Devices (expandida, sinal de menos) lista dois ícones de dispositivo: um ícone de automóvel e um ícone de poste elétrico. Por baixo, a entrada + Add device está realçada com uma caixa ciano. Outras entradas do menu: Strategies (sinal de mais), Utility Rate Plan, Settings (sinal de mais).
Descrição em texto desta imagem

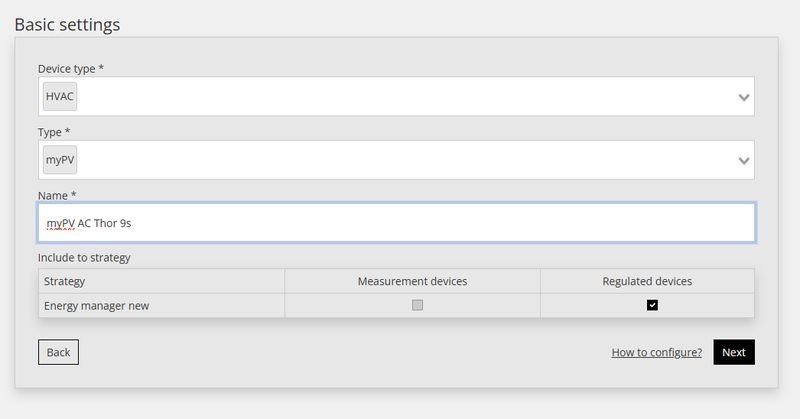

Captura de ecrã do passo do assistente do Reduxi Configurator com o título Basic settings. Device type *: HVAC (lista pendente). Type *: myPV (lista pendente). Name *: myPV AC Thor 9s (campo ativo, contorno azul). Secção Include to strategy: tabela com as colunas Strategy, Measurement devices, Regulated devices. Uma linha: Strategy: Energy manager new; Measurement devices: caixa de seleção não marcada (acinzentada); Regulated devices: caixa de seleção marcada. Botões: Back (com contorno, à esquerda), ligação How to configure? e Next (preto, à direita).
6.2 Definições de comunicação
Na janela seguinte, introduza as definições de IP. A porta e o Modbus unit ID são preenchidos automaticamente.
| Parâmetro | Valor |
|---|---|
| Ligação |
TCP/IP
|
| IP | Endereço IP do dispositivo my-PV (fixo, ver Ponto 4.2) |
| Porta |
502 (preenchido automaticamente)
|
| Extended IP recovery |
Yes
|
| Modbus unit ID |
1 (preenchido automaticamente)
|
Descrição em texto desta imagem

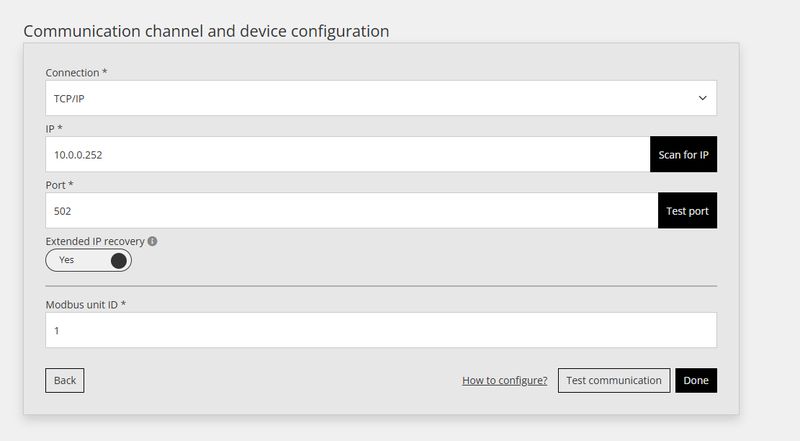

Captura de ecrã do formulário Communication channel and device configuration do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 10.0.0.252, com o botão preto Scan for IP. Port *: 502, com o botão preto Test port. Extended IP recovery (ícone de informação): interruptor definido como Yes. Modbus unit ID *: 1. Botões em baixo: Back (com contorno, à esquerda), ligação How to configure?, Test communication (com contorno) e Done (preto).
502 está acessível.
6.3 Testar a comunicação
Clique em Test communication para verificar se o Reduxi Controller consegue ler dados do dispositivo my-PV.
Descrição em texto desta imagem
Captura de ecrã da caixa de diálogo Test communication do Reduxi Configurator (X de fechar no canto superior direito) sobre uma página esbatida. Mensagem em texto verde: Successful readout from device. Valores listados: Active power MAX: 9000.0 W; Active power: 0.0 W; Error: false null; Import active energy: 0 Wh; Model name: ACTHOR 9S null; State name: STARTUP null; Temperature room MAX: 22.0 °C; Temperature room MIN day: 20.0 °C; Temperature room MIN night: 20.0 °C; Temperature water MAX: 85.0 °C; Temperature water MIN: 50.0 °C; Temperature: 31.7 °C. Botão: Close (preto, em baixo à direita).
502), o endereço IP e o tipo de controlo Modbus TCP no dispositivo my-PV. Depois repita o teste. Se o ping no resultado for bem-sucedido, a ligação de rede funciona e a causa é a porta ou a definição Modbus no dispositivo my-PV. Ver também Problemas frequentes.
Descrição em texto desta imagem
Captura de ecrã da caixa de diálogo Test communication do Reduxi Configurator (X de fechar no canto superior direito) sobre uma página esbatida. Primeira caixa com texto vermelho: Unable to communicate with device. Segunda caixa com texto vermelho: Unable to communicate with 10.0.0.252 on port 501. Check if service is enabled on device and port number is correct. PING 10.0.0.252 (10.0.0.252) 56(84) bytes of data. 64 bytes from 10.0.0.252: icmp_seq=1 ttl=128 time=0.446 ms. 64 bytes from 10.0.0.252: icmp_seq=2 ttl=128 time=0.388 ms. --- 10.0.0.252 ping statistics ---. 2 packets transmitted, 2 received, 0% packet loss, time 1009ms. rtt min/avg/max/mdev = 0.388/0.417/0.446/0.029 ms. Botão: Close (preto). Por trás da caixa de diálogo, os botões Back, How to configure e Test communication são parcialmente visíveis.
7 Verificar as leituras e ativar o controlo
7.1 Verificar as leituras
Na interface web do Reduxi, abra Devices → [nome do dispositivo my-PV] → Last measurement.
Descrição em texto desta imagem

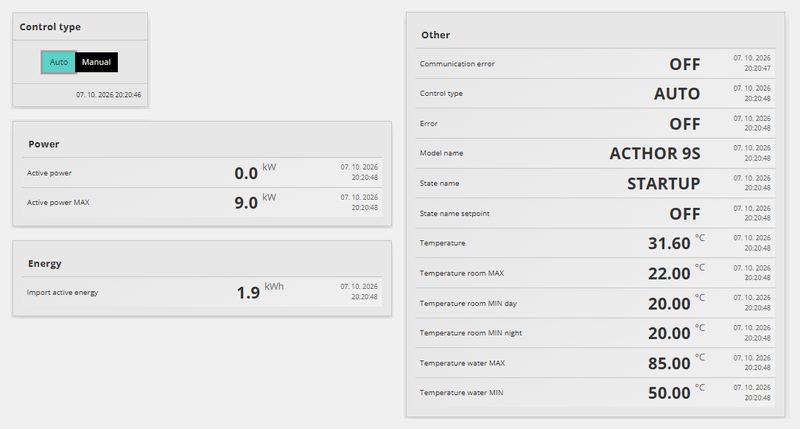

Captura de ecrã da página de leituras do dispositivo my-PV. Coluna esquerda: cartão Control type com o interruptor Auto (selecionado, turquesa) e Manual (preto), data e hora 07. 10. 2026 20:20:46. Cartão Power: Active power 0.0 kW; Active power MAX 9.0 kW. Cartão Energy: Import active energy 1.9 kWh. Cartão da direita Other: Communication error OFF; Control type AUTO; Error OFF; Model name ACTHOR 9S; State name STARTUP; State name setpoint OFF; Temperature 31.60 °C; Temperature room MAX 22.00 °C; Temperature room MIN day 20.00 °C; Temperature room MIN night 20.00 °C; Temperature water MAX 85.00 °C; Temperature water MIN 50.00 °C. Cada valor tem uma data e hora de 07. 10. 2026 por volta das 20:20:48.
| O que vê | Significado |
|---|---|
| Communication error OFF, os valores são lidos | A comunicação funciona. |
| Communication error ON, todos os valores são 0 | Sem comunicação – as definições não correspondem. Verifique o Ponto 4 e o Ponto 6.2 ou consulte Problemas frequentes. |
7.2 Ativar o controlo pelo Reduxi
Na caixa Control type da vista do dispositivo, selecione Auto. Só então os comandos da estratégia do Reduxi chegam ao dispositivo my-PV. Com Manual, o dispositivo não é controlado pela estratégia.
Passo seguinte: escolher e configurar a estratégia – ver Estratégias para o Reduxi Controller em Artigos relacionados.
✓ Resumo
Preparação (Pontos 1–3): Tenha à mão o manual da my-PV, um Reduxi Controller, a medição da rede (contador inteligente do inversor PV ou um contador separado) e um my-PV AC•THOR, AC•THOR 9s ou AC ELWA 2. O dispositivo my-PV e o controlador estão na mesma rede através de um router.
Dispositivo my-PV (Ponto 4): Defina o tipo de controlo como Modbus TCP no visor (ou na interface web my-PV) e reserve um endereço IP fixo no router.
Adicionar ao Reduxi (Pontos 5–6): Abra a interface web do Reduxi através da app (túnel) ou de um navegador, adicione o device type HVAC / type myPV, introduza o IP (porta 502, Modbus unit ID 1) e execute o teste de comunicação.
Colocar em funcionamento (Ponto 7): Verifique o last measurement (communication error OFF), defina o tipo de controlo como Auto e configure a estratégia. A medição da rede (contador inteligente do inversor PV ou um contador separado) tem de estar já configurada.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste falha com "Unable to communicate … on port 501", o ping é bem-sucedido |
A rede funciona, mas a porta está errada ou o Modbus TCP não está ativo. Defina a porta como 502 e verifique se o tipo de controlo no dispositivo my-PV é Modbus TCP.
|
| O teste falha, o ping não é bem-sucedido | O dispositivo my-PV não está acessível: verifique o endereço IP e se o dispositivo e o controlador estão na mesma rede. |
| A ligação funcionou e depois parou | O dispositivo my-PV recebeu provavelmente um novo endereço IP do router. Reserve um IP fixo no router e introduza-o na interface web do Reduxi. |
| São mostradas leituras, mas o dispositivo não segue a estratégia |
Defina o tipo de controlo como Auto, verifique se Regulated devices está marcado para a estratégia, se uma estratégia está ativa e se a medição da rede fornece valores.
|
| O dispositivo my-PV recebe setpoints conflituosos | Certifique-se de que o dispositivo não é também controlado diretamente por um inversor ou por um sistema de baterias – apenas o Reduxi Controller define a potência. |
Não é possível abrir o controlador através de reduxi.local
|
Introduza antes o endereço IP do controlador (lista de dispositivos do router ou Reduxi app → Reduxi devices) ou utilize a ligação por túnel na Reduxi app. |
