Como ligar o Fronius Wattpilot (OCPP) ao Reduxi Controller
Ligue a wallbox Fronius Wattpilot ao Reduxi Controller através de OCPP 1.6J, para que o Controller possa monitorizar e controlar o carregamento com excedente de PV e gestão de carga.
Descrição em texto desta imagem

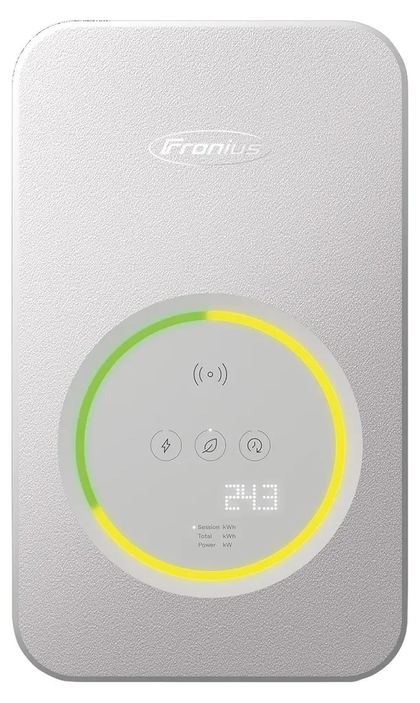

Fotografia do produto de uma unidade de parede Fronius Wattpilot sobre fundo branco: uma caixa retangular cinzento-clara de cantos arredondados e superfície texturada. O logótipo Fronius está perto do topo. Na parte inferior há um painel redondo com uma luz em anel que é verde no canto superior esquerdo e amarela à direita e em baixo. Dentro do anel: um símbolo sem fios, três ícones redondos (raio, folha, indicador), um visor de matriz de pontos a mostrar 243 e três linhas minúsculas de texto, Session kWh, Total kWh, Power kW.
Descrição em texto desta imagem

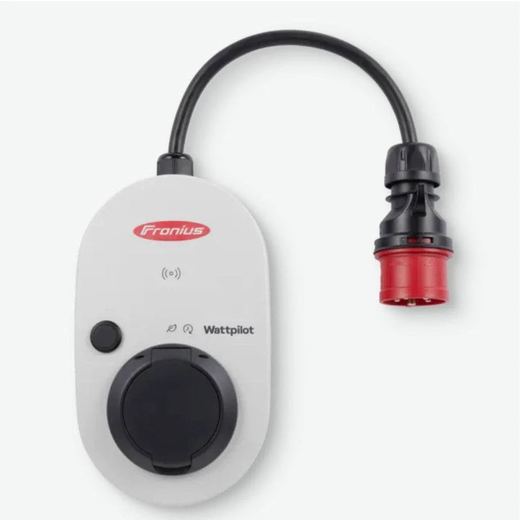

Fotografia do produto de um Fronius Wattpilot sobre fundo claro. Uma caixa oval arredondada cinzento-clara com o logótipo vermelho Fronius no topo, um pequeno símbolo sem fios/RFID por baixo, um botão redondo preto à esquerda, o texto Wattpilot com dois pequenos ícones e uma tomada de carregamento Tipo 2 preta com tampa em baixo. Um cabo preto sai do topo da caixa em laço e termina numa ficha CEE preta e vermelha à direita. A parte direita da imagem é branca.
1 Documentação técnica
O Fronius Wattpilot suporta OCPP 1.6J (Open Charge Point Protocol, JSON sobre WebSocket). Nesta configuração, o Reduxi Controller funciona como servidor OCPP local (central system) e o Wattpilot liga-se a ele como charge point – não é necessário nenhum serviço na cloud.
ws:// (local)Documentos do fabricante:
- Fronius Wattpilot OCPP – User Information (42,0410,2881) – mensagens OCPP suportadas, parâmetros de configuração e ativação na app
- Open Charge Alliance – especificação OCPP 1.6
2 Equipamento necessário
- Fronius Wattpilot, instalado e colocado em funcionamento por um eletricista qualificado
- Wattpilot ligado à mesma rede local que o Reduxi Controller (Wi‑Fi ou LAN através do router)
- Smartphone com a app Fronius Solar.wattpilot, ligado ao Wattpilot
- Reduxi Controller com um endereço IP fixo conhecido (p. ex.
192.168.31.73) – mostrado no Reduxi Configurator como Controller OCPP JSON 1.6 URL quando adiciona o dispositivo, ou no router - Número de série do Wattpilot (mostrado na app e na placa de características, p. ex.
91099800) - Portátil ou tablet com acesso à internet para o Reduxi Configurator
3 Visão geral do sistema
O Wattpilot abre uma ligação WebSocket ao Reduxi Controller e identifica-se com o seu número de série. O Controller associa a ligação ao dispositivo com o mesmo device identifier, lê depois as medições e envia limites de carregamento.
| Componente | Função | Endereço / definição |
|---|---|---|
| Reduxi Controller | Servidor OCPP (central system) | ws://<Controller IP>/ocpp/1.6/json |
| Fronius Wattpilot | Cliente OCPP (charge point) | Liga-se ao URL acima + ao seu número de série |
| URL completo utilizado pelo Wattpilot | – | ws://192.168.31.73/ocpp/1.6/json/91099800 |
ws:// (não encriptado) ou wss://. O Reduxi Controller utiliza ws://. Os servidores OCPP externos exigem sempre wss://.4 Configurar o OCPP na app Wattpilot
4.1 Ativar o OCPP
Descrição em texto desta imagem

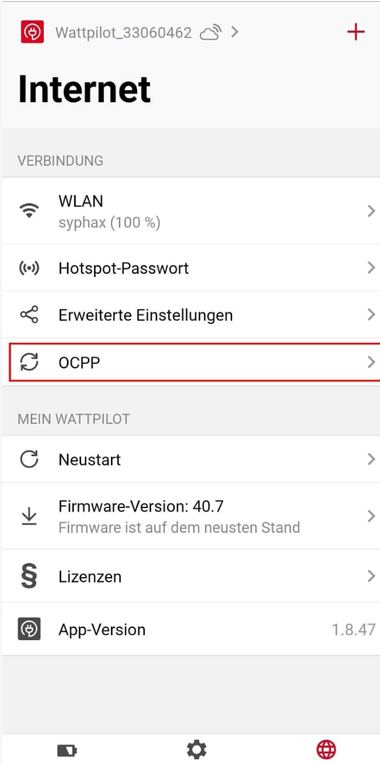

Captura de ecrã de um ecrã de app de telemóvel com o título Internet. Cabeçalho: nome do dispositivo Wattpilot_33060462 com um ícone de nuvem e uma seta, ícone de mais vermelho à direita. Secção VERBINDUNG [Ligação]: WLAN [Wi-Fi] com a rede syphax (100 %); Hotspot-Passwort [Palavra-passe do hotspot]; Erweiterte Einstellungen [Definições avançadas]; OCPP (realçado com um retângulo vermelho). Secção MEIN WATTPILOT [O meu Wattpilot]: Neustart [Reiniciar]; Firmware-Version: 40.7 com o texto Firmware ist auf dem neusten Stand [O firmware está atualizado]; Lizenzen [Licenças]; App-Version 1.8.47. Cada linha, exceto App-Version, tem uma seta à direita. Barra inferior: ícone de bateria, ícone de roda dentada, ícone de globo (vermelho, selecionado). A parte direita da imagem é branca.
4.2 Definições do servidor OCPP
Toque em OCPP-Server e introduza os valores seguintes:
| Campo (DE / EN) | Valor |
|---|---|
| Protokoll / Protocol | WS |
| Benutzername / User | vazio |
| Passwort / Password | vazio |
| Host | Endereço IP do Reduxi Controller, p. ex. 192.168.31.73
|
| Pfad / Path | /ocpp/1.6/json/ |
| SN zur URL hinzufügen / Add SN to URL | On – obrigatório |
A app mostra então o endereço completo, p. ex. ws://192.168.31.73/ocpp/1.6/json/91099800. Toque em Änderungen speichern / Save. O URL do Controller também é mostrado no Reduxi Configurator (ver Ponto 6.2).
Descrição em texto desta imagem

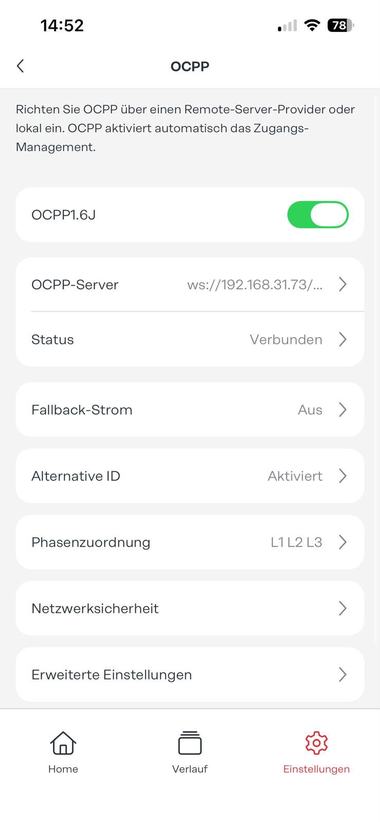

Captura de ecrã de um ecrã de app de telemóvel (barra de estado: hora 14:52, sinal, Wi-Fi, bateria 78) com o título OCPP e uma seta de voltar no canto superior esquerdo. Texto de introdução em alemão: Richten Sie OCPP über einen Remote-Server-Provider oder lokal ein. OCPP aktiviert automatisch das Zugangs-Management. [Configure o OCPP através de um fornecedor de servidor remoto ou localmente. O OCPP ativa automaticamente a gestão de acessos.] Linhas de definições: OCPP1.6J: interruptor ativado (verde); OCPP-Server: ws://192.168.31.73/... com seta; Status: Verbunden [Ligado] com seta; Fallback-Strom [Corrente de fallback]: Aus [Desligado]; Alternative ID: Aktiviert [Ativado]; Phasenzuordnung [Atribuição de fases]: L1 L2 L3; Netzwerksicherheit [Segurança de rede] com seta; Erweiterte Einstellungen [Definições avançadas] com seta. Barra de navegação inferior: Home, Verlauf [Histórico], Einstellungen [Definições] (selecionado, ícone de roda dentada vermelho). A parte direita da imagem é branca.
Descrição em texto desta imagem

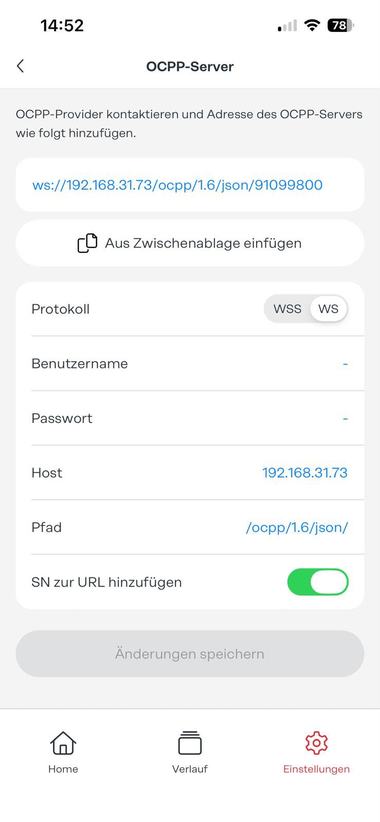

Captura de ecrã de um ecrã de app de telemóvel (barra de estado: hora 14:52, sinal, Wi-Fi, bateria 78) com o título OCPP-Server e uma seta de voltar no canto superior esquerdo. Texto de introdução em alemão: OCPP-Provider kontaktieren und Adresse des OCPP-Servers wie folgt hinzufügen. [Contacte o fornecedor de OCPP e adicione o endereço do servidor OCPP da seguinte forma.] Texto de ligação azul numa caixa: ws://192.168.31.73/ocpp/1.6/json/91099800. Botão: Aus Zwischenablage einfügen [Colar da área de transferência]. Lista de definições: Protokoll: interruptor WSS / WS com WS selecionado; Benutzername [Nome de utilizador]: - (traço, vazio); Passwort [Palavra-passe]: - (traço, vazio); Host: 192.168.31.73; Pfad [Caminho]: /ocpp/1.6/json/; SN zur URL hinzufügen [Acrescentar número de série ao URL]: interruptor ativado (verde). Por baixo: um botão cinzento Änderungen speichern [Guardar alterações] (inativo). Barra de navegação inferior: Home, Verlauf [Histórico], Einstellungen [Definições] (selecionado, ícone de roda dentada vermelho). A parte direita da imagem é branca.
4.3 Outras opções OCPP
| Opção | Recomendação |
|---|---|
| Status | Mostra Not connected, Started, Connected ou Connected and accepted. Depois de adicionar o dispositivo no Reduxi, tem de mostrar Verbunden / Connected. |
| Fallback-Strom / Fallback current | Corrente de carregamento que o Wattpilot utiliza se a ligação OCPP ao Controller se perder. Defina um valor seguro para a ligação da habitação. |
| Phasenzuordnung / Phase assignment | Atribuição das fases do Wattpilot às fases da rede (p. ex. L1 L2 L3). Tem de corresponder à cablagem para que a gestão de carga reduza a fase correta. |
| Alternative ID, Netzwerksicherheit, Erweiterte Einstellungen | Deixe inalterado. |
5 Iniciar sessão na interface web do Reduxi
O Reduxi Configurator pode ser aberto remotamente através da ligação por túnel na Reduxi app ou localmente num navegador web, na mesma rede. Ambos os métodos conduzem à mesma interface web.
Remoto
Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
http://192.168.31.73) ou http://reduxi.local.admin · Palavra-passe: admin (predefinição de fábrica).Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
Descrição em texto desta imagem
Captura de ecrã da interface web do Reduxi Configurator após o início de sessão, tema claro. Em cima à esquerda: logótipo 'reduxi configurator'. Barra de cabeçalho: 'Home' à esquerda, estado verde 'Connected' no canto superior direito. Barra lateral esquerda: secção 'Devices' expandida com uma lista de entradas, depois as secções recolhidas 'Manager', 'Configuration' e 'Settings'. Área principal: diagrama de fluxo de energia. Casa ao centro com anel, valor 24.20 kW. Ícone de rede em cima à esquerda, 24.20 kW (ponto vermelho na respetiva linha). Ícone solar em cima à direita, valor '-'. Ícone à esquerda (bateria ou dispositivo), 6.700 kW (ponto verde na respetiva linha). Ícones à direita (armazenamento em bateria e um dispositivo), valores '-'. Ícone de EV charger em baixo à esquerda, 31.00 kW. Outro ícone de dispositivo em baixo à direita. Etiqueta 'Energy manager' por baixo da casa.
ws://<Controller IP>/ocpp/1.6/json.6 Adicionar o Wattpilot ao Reduxi
6.1 Definições básicas
EV charger · Type: OCPP 1.6 - JSON.Fronius Wattpilot). Em Include to strategy, mantenha Energy manager → Regulated devices marcado e clique em Next.Descrição em texto desta imagem

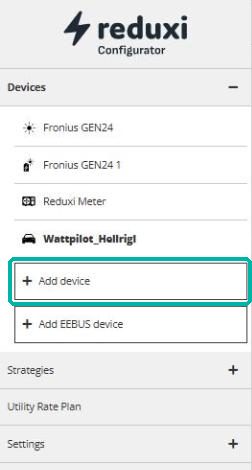

Captura de ecrã do menu esquerdo do Reduxi Configurator (logótipo reduxi com a palavra Configurator por cima). Secção Devices (expandida, sinal de menos) com as entradas: Fronius GEN24 (ícone de sol), Fronius GEN24 1 (ícone de inversor), Reduxi Meter (ícone de contador), Wattpilot (ícone de automóvel, a negrito, a entrada atual). Por baixo: um botão + Add device, realçado com um retângulo turquesa, e um botão + Add EEBUS device. Outros itens do menu: Strategies (sinal de mais), Utility Rate Plan, Settings (sinal de mais). A parte direita da imagem é branca.
Descrição em texto desta imagem

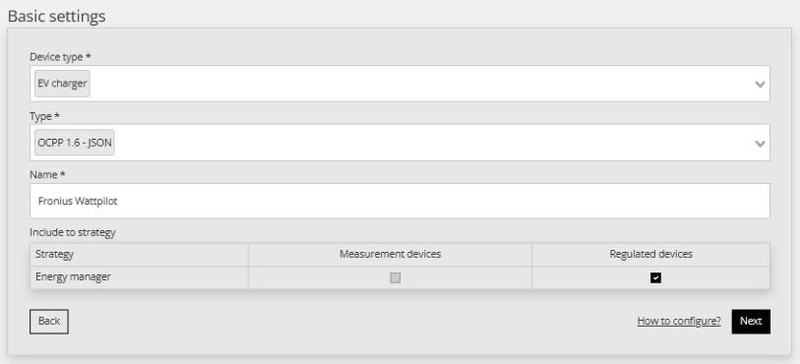

Captura de ecrã do passo do assistente do Reduxi Configurator com o título Basic settings. Device type *: EV charger (lista pendente). Type *: OCPP 1.6 - JSON (lista pendente). Name *: Fronius Wattpilot. Secção Include to strategy: tabela com as colunas Strategy, Measurement devices, Regulated devices. Uma linha: Strategy: Energy manager; Measurement devices: caixa de seleção não marcada (acinzentada); Regulated devices: caixa de seleção marcada. Botões: Back (com contorno, à esquerda), ligação How to configure? e Next (preto, à direita).
6.2 Definições de comunicação
| Campo | Valor |
|---|---|
| Identificador do dispositivo |
Número de série do Wattpilot, p. ex. 91099800 – exatamente o número no fim do URL na app |
| Connector | 1 |
| Charger type | AC |
| Energy counter | Default |
| Allocate power to EVSE when EV is not connected | Default |
| Per phase max. current |
Auto detect from EVSE ou Manual override com a corrente de proteção, p. ex. 32 A (22 kW) ou 16 A (11 kW) |
| Forward communication / username / password / measurements to backend OCPP server | vazio – só necessário se for utilizado em paralelo um backend OCPP externo |
| Allow new charging session | Always |
| Controller OCPP JSON 1.6 URL | só de leitura, p. ex. ws://192.168.31.73/ocpp/1.6/json – este é o endereço introduzido na app (ver Ponto 4.2) |
Wattpilot_91099800 → 91099800) e no fim do URL OCPP. Sem o identificador correto, o Controller não consegue associar a ligação OCPP recebida e não mostra dados.Descrição em texto desta imagem

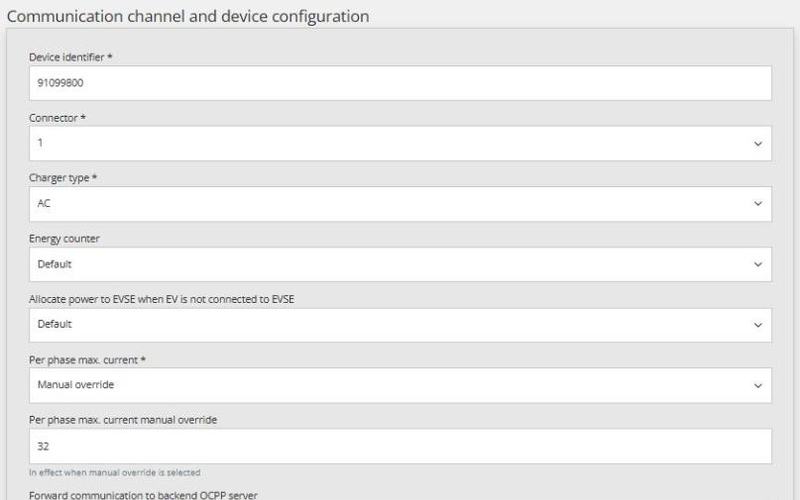

Captura de ecrã da parte superior do formulário Communication channel and device configuration do Reduxi Configurator. Device identifier *: 91099800. Connector *: 1 (lista pendente). Charger type *: AC (lista pendente). Energy counter: Default (lista pendente). Allocate power to EVSE when EV is not connected to EVSE: Default (lista pendente). Per phase max. current *: Manual override (lista pendente). Per phase max. current manual override: 32; texto de ajuda: In effect when manual override is selected. A etiqueta seguinte, Forward communication to backend OCPP server, está cortada no limite inferior.
Verifique os valores e clique em Done para guardar o dispositivo.
Descrição em texto desta imagem

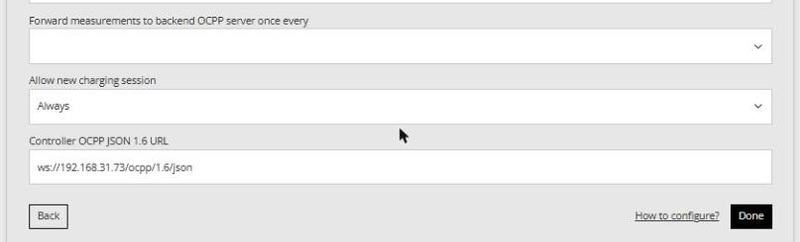

Captura de ecrã da parte inferior do formulário Communication channel and device configuration do Reduxi Configurator. Forward measurements to backend OCPP server once every: lista pendente vazia. Allow new charging session: Always (lista pendente). Controller OCPP JSON 1.6 URL: ws://192.168.31.73/ocpp/1.6/json. Botões: Back (com contorno, à esquerda), ligação How to configure? e Done (preto, à direita). Um ponteiro de seta do rato é visível perto do meio.
6.3 Testar a comunicação
Com o OCPP, o Wattpilot liga-se por si próprio ao Controller – não é necessário o endereço IP do Wattpilot. Abra novamente o dispositivo (Devices → [Wattpilot] → Details) e clique em Test communication, em baixo à direita.
1 e o Device identifier tem de mostrar o número de série do Wattpilot. A prova final são os valores em direto em Last measurements.Descrição em texto desta imagem

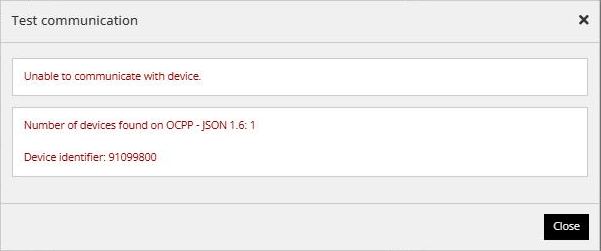

Captura de ecrã da caixa de diálogo Test communication do Reduxi Configurator (X de fechar no canto superior direito). Primeira caixa com texto vermelho: Unable to communicate with device. Segunda caixa com texto vermelho: Number of devices found on OCPP - JSON 1.6: 1, depois Device identifier: 91099800. Botão: Close (preto, em baixo à direita). O limite direito da imagem é branco.
- Number of devices found on OCPP – JSON 1.6 mostra quantos carregadores estão ligados ao Controller através de OCPP.
-
Device identifier tem de mostrar o número de série do Wattpilot (p. ex.
91099800). Se não aparecer, o Wattpilot não está ligado – verifique as definições da app (ver Ponto 4.2). - Na app Wattpilot, o estado OCPP tem de mostrar Verbunden / Connected.
- Verificação final: valores em direto e Communication error =
OFF(ver Ponto 7).
7 Verificar as leituras
Abra Devices → [Wattpilot] → Last measurements:
Descrição em texto desta imagem

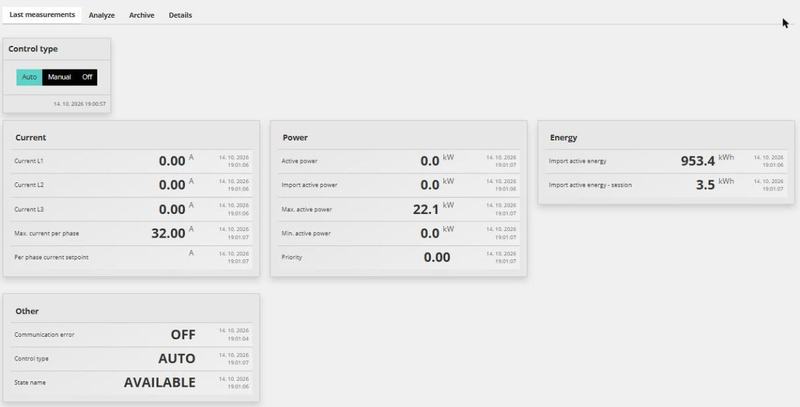

Captura de ecrã da página de dispositivo do Reduxi com os separadores Last measurements (selecionado), Analyze, Archive, Details. Cartão Control type: interruptor com Auto (selecionado, turquesa), Manual, Off (preto); data e hora 14. 10. 2026 19:00:57. Cartão Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint (sem valor, unidade A). Cartão Power: Active power 0.0 kW; Import active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW; Priority 0.00. Cartão Energy: Import active energy 953.4 kWh; Import active energy - session 3.5 kWh. Cartão Other: Communication error OFF; Control type AUTO; State name AVAILABLE. Cada valor tem uma data e hora de 14. 10. 2026 por volta das 19:01. Um ponteiro do rato encontra-se no canto superior direito.
| Valor | Significado |
|---|---|
| Control type |
Auto = controlado pela estratégia do Reduxi · Manual · Off
|
| Current L1 / L2 / L3 | Corrente de carregamento por fase |
| Max. current per phase | Corrente máxima do carregador (p. ex. 32 A) |
| Active power / Max. active power | Potência de carregamento atual e potência máxima (p. ex. 22.1 kW) |
| Import active energy / session | Energia total carregada e energia da sessão atual |
| Communication error | Tem de estar em OFF
|
| State name | Estado atual do carregador, p. ex. AVAILABLE quando não há nenhum automóvel ligado |
✓ Resumo
Preparação (Pontos 1–3): Wattpilot e Reduxi Controller na mesma rede, Controller com IP fixo, número de série do Wattpilot à mão.
App Wattpilot (Ponto 4): ativar OCPP1.6J, protocolo WS, host = IP do Controller, caminho /ocpp/1.6/json/, “SN zur URL hinzufügen” ativado (obrigatório).
Adicionar ao Reduxi (Pontos 5–6): EV charger · OCPP 1.6 - JSON, device identifier = número de série, connector 1, AC.
Colocar em funcionamento (Ponto 7): a app mostra “Connected”, o Reduxi mostra valores em direto e communication error OFF.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O estado da app permanece “Started” / “Not connected” | Verifique se “SN zur URL hinzufügen” está ativado e depois o host (IP do Controller), o protocolo WS (não WSS), o caminho /ocpp/1.6/json/ e se ambos os dispositivos estão na mesma rede. |
| A app mostra “Connected”, mas o Reduxi não mostra dados | O device identifier no Reduxi tem de corresponder exatamente ao número de série no fim do URL (p. ex. 91099800). “SN zur URL hinzufügen” tem de estar ativado. |
| Ligação perdida após o reinício do router | O Controller recebeu um novo endereço IP. Reserve um IP fixo no router e atualize o host na app. |
| Comportamento de carregamento indesejado quando o Controller está offline | Defina uma Fallback current no menu OCPP da app (ver Ponto 4.3). |
| A gestão de carga reduz a fase errada | Verifique a atribuição de fases na app e no Reduxi (Advanced configuration → “L1/L2/L3 is connected to main feed”). |
| O automóvel não começa a carregar | O OCPP ativa a gestão de acessos – verifique Allow new charging session = Always no Reduxi. |
