Como ligar o inversor híbrido FOX ESS G-Max C&I ao Reduxi Controller
Ligue um inversor híbrido FOX ESS G-Max C&I ao Reduxi Controller por Modbus TCP/IP, ative o controlo remoto no inversor e adicione-o no Configurator.
Descrição em texto desta imagem

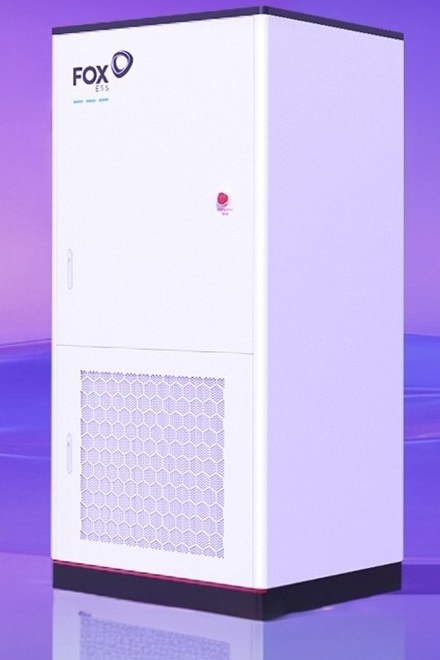

Fotografia (render do produto) de um armário branco alto, visto em ângulo sobre um fundo de gradiente roxo com chão refletor. O logótipo 'FOX ESS' está impresso no canto superior esquerdo da porta da frente, com três pequenos traços ciano por baixo. Um pequeno botão ou marca redonda vermelha com texto minúsculo encontra-se à direita da porta superior. A parte inferior da frente tem uma grelha de ventilação com padrão hexagonal e um rodapé de base escuro. Ambas as portas têm um pequeno puxador vertical no bordo esquerdo.
1 Documentação técnica
O FOX ESS G-Max é um inversor híbrido C&I. O Reduxi Controller comunica com ele através da rede local por Modbus TCP/IP, lê os valores medidos e envia os comandos das estratégias do Reduxi. As definições no inversor são efetuadas diretamente na respetiva interface.
Documentos do fabricante:
- Website da FOX ESS – informações sobre o produto e contacto (web, EN)
- Transferências da FOX ESS – fichas técnicas, manuais e outros documentos (web, EN)
2 Equipamento necessário
- Reduxi Controller (instalado e online)
- Inversor híbrido FOX ESS G-Max, colocado em funcionamento
- Ligação LAN do inversor à mesma rede que o Reduxi Controller (router ou switch)
- Acesso à interface do inversor para alterar as definições de rede e o tipo de controlo
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Visão geral do sistema e cablagem
O Reduxi Controller e o inversor comunicam através da rede local. Não é necessário nenhum gateway adicional. O router liga também o sistema à internet.
Descrição em texto desta imagem

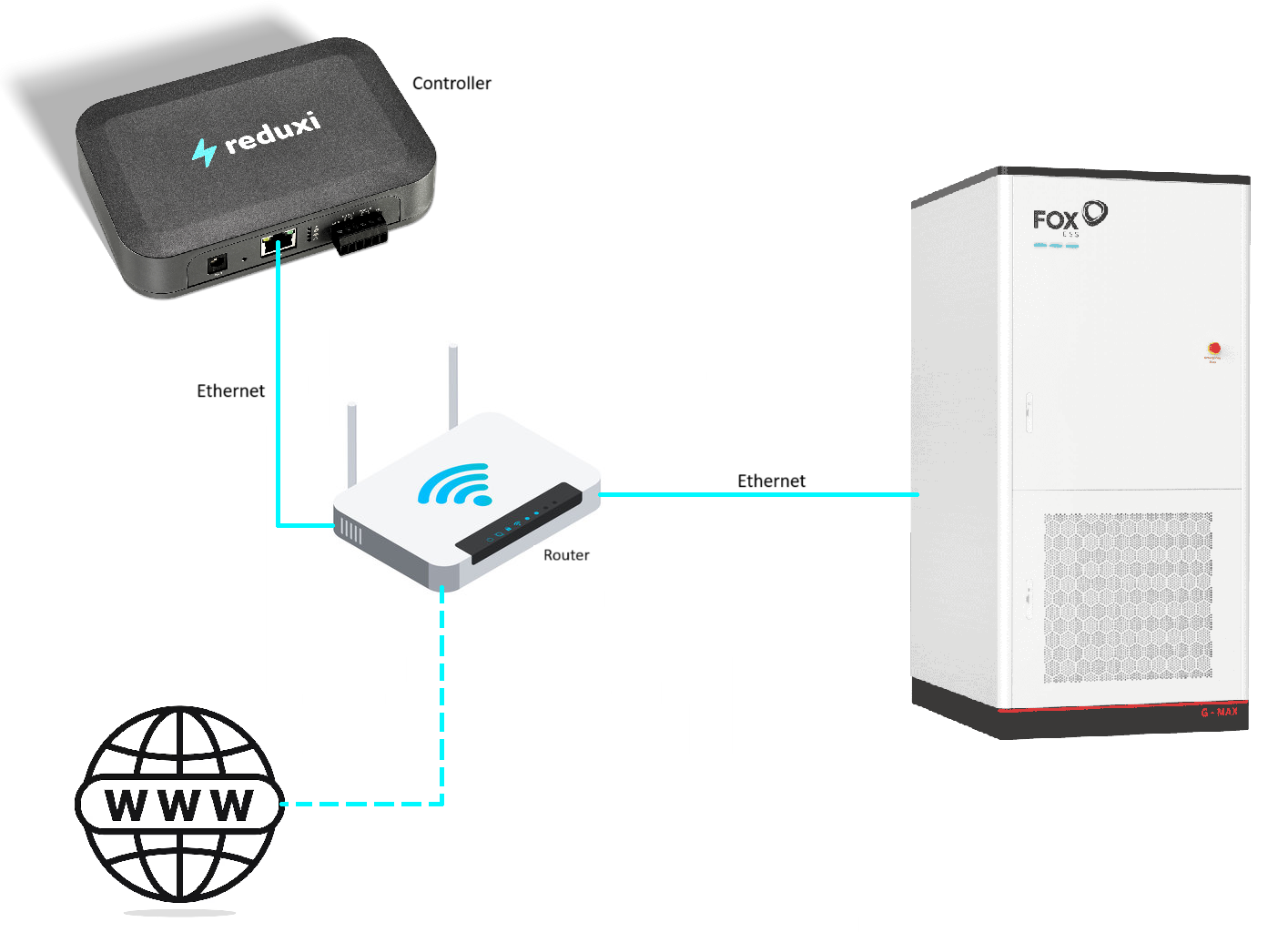

Diagrama da ligação de rede. Em cima à esquerda: o controlador Reduxi (caixa cinzento-escura com o logótipo reduxi, etiqueta 'Controller'), com um cabo Ethernet (linha ciano, etiqueta 'Ethernet') a descer para um router Wi-Fi (etiqueta 'Router'). Do router, uma segunda linha ciano com a etiqueta 'Ethernet' segue para a direita até um armário branco alto com o logótipo FOX ESS e a marcação G-MAX (o FOX ESS G-Max). Do router, uma linha ciano tracejada desce até um ícone de globo com o texto 'WWW' em baixo à esquerda (internet).
| Ligação | De | To | Nota |
|---|---|---|---|
| LAN (Modbus TCP/IP) | Reduxi Controller | Router / switch | Mesma rede que o inversor |
| LAN (Modbus TCP/IP) | FOX ESS G-Max | Router / switch | Porta 502, endereço IP estático |
| LAN | Router | Internet | Necessária para a Reduxi Cloud e a app |
4 Configurar o inversor
São necessárias duas definições no inversor antes de o Reduxi se poder ligar. Ambas são efetuadas diretamente na interface do inversor.
4.1 Definir um endereço IP estático
Descrição em texto desta imagem

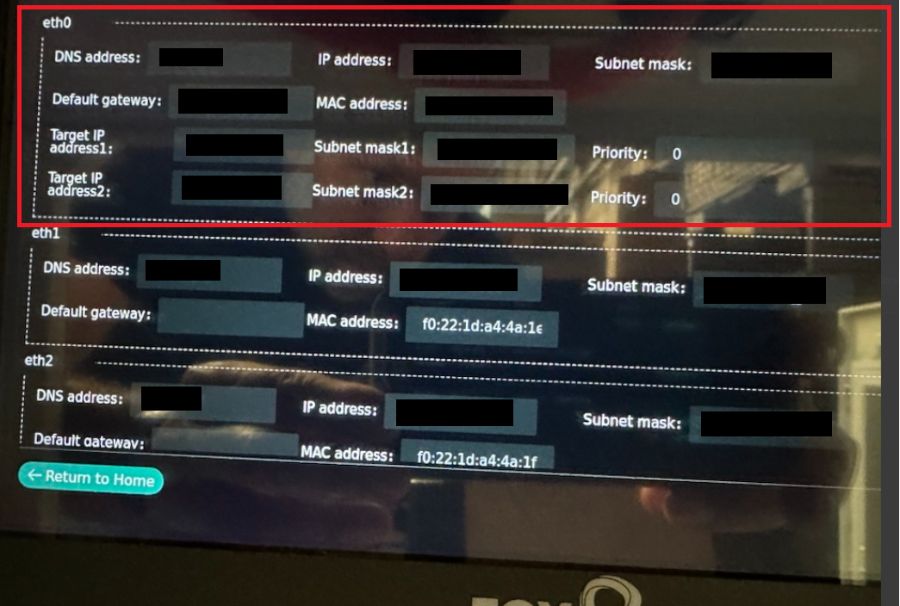

Fotografia de um ecrã tátil escuro do FOX ESS G-Max (logótipo 'FOX' parcialmente visível em baixo), a mostrar uma página de definições de rede com reflexos no vidro. Três blocos: eth0 (assinalado com um retângulo vermelho), eth1 e eth2. Campos de eth0: DNS address (ocultado), IP address (ocultado), Subnet mask (ocultado), Default gateway (ocultado), MAC address (ocultado), Target IP address1 (ocultado), Subnet mask1 (ocultado), Priority: 0, Target IP address2 (ocultado), Subnet mask2 (ocultado), Priority: 0. Campos de eth1: DNS address (ocultado), IP address (ocultado), Subnet mask (ocultado), Default gateway (vazio), MAC address: f0:22:1d:a4:4a:1(último carácter cortado). Campos de eth2: DNS address (ocultado), IP address (ocultado), Subnet mask (ocultado), Default gateway (vazio), MAC address: f0:22:1d:a4:4a:1f. Um botão azul-petróleo 'Return to Home' encontra-se em baixo à esquerda.
4.2 Ativar o controlo remoto
5 Iniciar sessão na interface web do Reduxi
O dispositivo é adicionado no Configurator, a interface web do Reduxi Controller. Não o adiciona na própria Reduxi app nem na Reduxi Cloud. Pode abri-lo de duas formas:
Recomendado
http://reduxi.local.Descrição em texto desta imagem
Captura de ecrã de três ecrãs da aplicação móvel Reduxi lado a lado, com caixas ciano e indicadores numéricos de 2 a 4. Ecrã da esquerda (dashboard, tema escuro): ícone de menu no canto superior esquerdo assinalado com uma caixa e o indicador 2; logótipo 'reduxi'; separadores 'Real time data' (ativo) e 'Statistics'; preço 5.79 € e temperatura 3.2 °C; diagrama de fluxo de energia com uma casa ao centro (-1.25 kW) e ícones com os valores 69.0 W, 1.3 kW, 1.1 kW (anel vermelho), -165.0 W com 97 % (anel vermelho) e valores de 0.0 W em baixo; separadores 'Power' e 'Energy'; navegação inferior: Dashboard, Diagnostics, Device control, Settings. Ecrã central (menu lateral): logótipo 'reduxi', 'Number of locations: 1233', título 'Reduxi device management', entradas '+ Add Reduxi location' e 'Reduxi devices' (assinalada com uma caixa e o indicador 3), depois 'My profile' e 'About app'. Ecrã da direita (página do dispositivo): Back; imagem de um controlador Reduxi preto com duas portas Ethernet; estado 'Connected'; cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'; cartão 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' com o botão 'Activate tunnel connection' (assinalado com uma caixa e o indicador 4); cartão 'Unit details' com o campo 'Unit ID'.
Descrição em texto desta imagem
Captura de ecrã composta por duas partes lado a lado. Parte da esquerda: ecrã da aplicação móvel Reduxi sobre fundo escuro. Em cima: botão Back; imagem de um controlador Reduxi preto com duas portas Ethernet e um bloco de terminais; estado 'Connected' com um ícone de Wi-Fi. Cartão 'Update available': 'New update is available for your Reduxi device.' com o botão 'Download and install update'. Cartão 'Connect to configurator' com um ícone de chave: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' e o botão 'Open configurator', assinalado com uma caixa ciano e o indicador numérico 5. Por baixo: cartão 'Unit details' com um campo 'Unit ID' (valor não visível). Parte da direita: Reduxi Configurator aberto num navegador, assinalado com uma moldura ciano e o indicador numérico 6. Cabeçalho: seta de voltar, 'Tunnel connection', ícone de recarregar. Barra lateral esquerda com ícones (raio, chip, símbolo de raio, gráfico de barras, roda dentada). Página 'Home' com um ícone de ligação verde. Aviso verde: 'New patch available. Click here to apply.' com um X de fechar. Hora 09:12:56. Diagrama de fluxo de energia com uma casa ao centro (1.700 kW) e ícones para a rede (0.000 kW), solar (1.700 kW), bateria (verde, 0.000 kW e 0.800 kW), um dispositivo à esquerda (0.900 kW), veículo elétrico e um carregador ou dispositivo em baixo. Etiqueta 'Energy manager' em baixo.
reduxi.app), abra o local e, depois, Manage location → OEM devices → Activate tunnel connection, confirme com OK e aguarde cerca de 30 segundos. Em seguida, clique em Go to controller. O Configurator abre num novo separador, sem palavra-passe.http://reduxi.local. O endereço IP encontra-se na lista de dispositivos do router ou na app, em Reduxi devices.admin · Palavra-passe admin (predefinição de fábrica). Se foi alterada durante a instalação, utilize essa. Esta não é a palavra-passe da sua conta Reduxi.Descrição em texto desta imagem
Captura de ecrã da página de início de sessão do Reduxi Configurator numa janela do navegador Chrome. A barra de endereços mostra 'Not secure' e 'reduxi.local'; a barra de endereços está assinalada com uma caixa ciano e uma cópia ampliada da mesma (caixa ciano, texto 'Not secure reduxi.local') é mostrada à esquerda, ligada por uma linha ciano. Fundo da página: desenho a linhas cinzento-claras de uma casa com painéis solares (verdes), uma wallbox, um inversor, um automóvel e um carregador. Em cima à esquerda: logótipo 'reduxi configurator'. Caixa de início de sessão ao centro com o título 'Login', um seletor de idioma (bandeira de Inglaterra, 'English'), um campo de nome de utilizador e um campo de palavra-passe, e um botão escuro 'Login'.
É isto que deve ver:
Descrição em texto desta imagem
Captura de ecrã da página Home do Reduxi Configurator. Menu à esquerda com o logótipo reduxi Configurator; secção Devices (expandida) com as entradas Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 e P1 WiFi / Ultra, depois os botões Add device e Add EEBUS device; por baixo: Strategies (+), Utility Rate Plan, Settings (+). Barra superior: título Home, ícone de ligação verde e ícone de nuvem verde à direita. Na área principal: hora 14:53:27 e um diagrama de fluxo de energia com uma casa ao centro a mostrar 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW e 3.700 kW, EV charger (traço) e HVAC (traço). Texto pequeno no rodapé, em baixo à direita.
admin não é a sua conta Reduxi. O endereço reduxi.local só funciona na mesma rede que o controlador.6 Adicionar o dispositivo ao Reduxi
Abra primeiro o Configurator, ver Ponto 5. O dispositivo é adicionado com o assistente em dois passos.
6.1 Definições básicas
FOX ESS G-Max. Marque as estratégias em que o inversor deve participar e clique em Next.Descrição em texto desta imagem
Captura de ecrã da lista de dispositivos no menu esquerdo do Reduxi Configurator. Título 'Devices'. Linhas, de cima para baixo (cada uma com um pequeno ícone quase impercetível): Heizstab Wärmepumpe; Iskraemeco AM550; Ochsner GMLW 9Plus; SolarEdge; SolarEdge Slave; Zaptec PRO; myPV. Por baixo da lista, dois botões: '+ Add device', assinalado com um retângulo vermelho, e '+ Add EEBUS device'.
Descrição em texto desta imagem

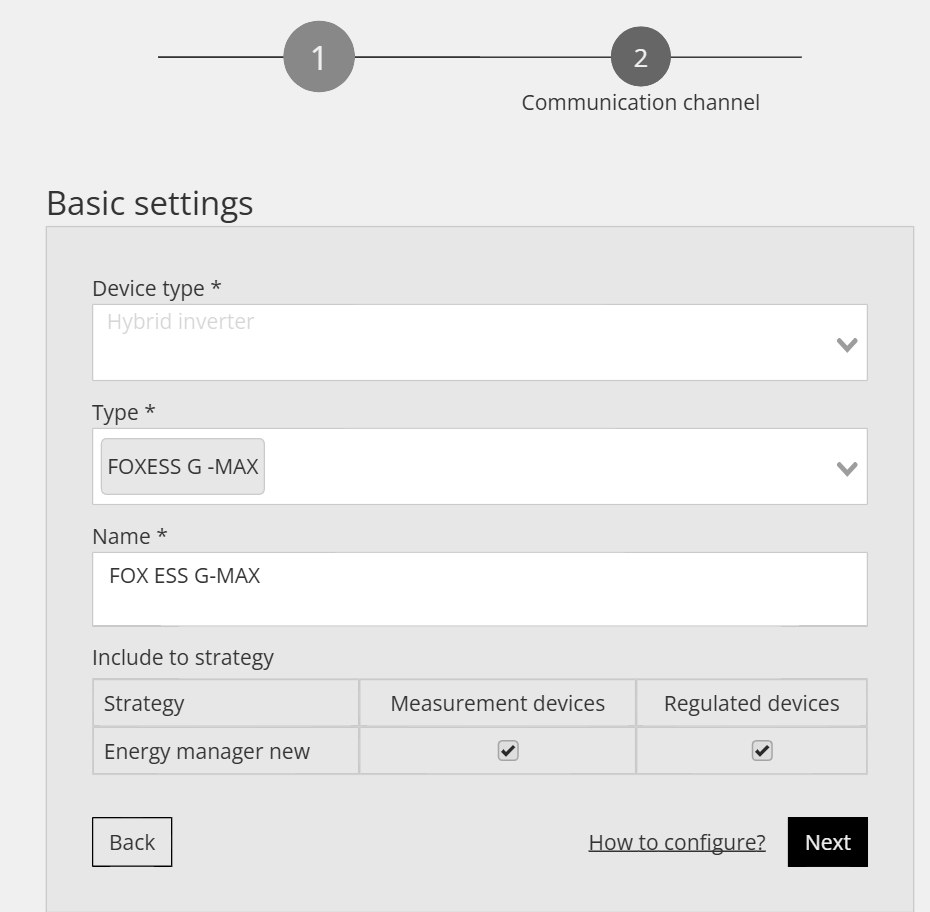

Captura de ecrã do assistente de adição de dispositivo do Reduxi Configurator, 'Basic settings'. Indicador de passos no topo: passo 1 e passo 2 (círculo 2 com a etiqueta 'Communication channel'). Device type *: Hybrid inverter (texto acinzentado). Type *: FOXESS G -MAX (etiqueta selecionada). Name *: FOX ESS G-MAX. Tabela 'Include to strategy' com as colunas Strategy, Measurement devices, Regulated devices; linha 'Energy manager new': ambas as caixas de seleção marcadas. Botões: Back (à esquerda), ligação 'How to configure?' e Next (à direita, preto).
6.2 Definições de comunicação
O segundo passo configura o canal de comunicação para Modbus TCP/IP entre o Reduxi Controller e o inversor.
| Parâmetro | Valor |
|---|---|
| Ligação | TCP/IP |
| IP | Endereço IP do FOX ESS G-Max (o endereço estático do Ponto 4.1). Scan for IP pode procurá-lo na rede. |
| Porta |
502 (predefinição) |
| Extended IP recovery | Deixe ativado (predefinição) |
| Modbus unit ID | O mesmo ID definido no inversor (predefinição 1) |
| Rated power of inverter | De acordo com o inversor (predefinição 100 kW) |
| Is electricity meter installed? / Is PV installed? | Defina de acordo com o seu sistema (ambos estão ativados por predefinição) |
Descrição em texto desta imagem

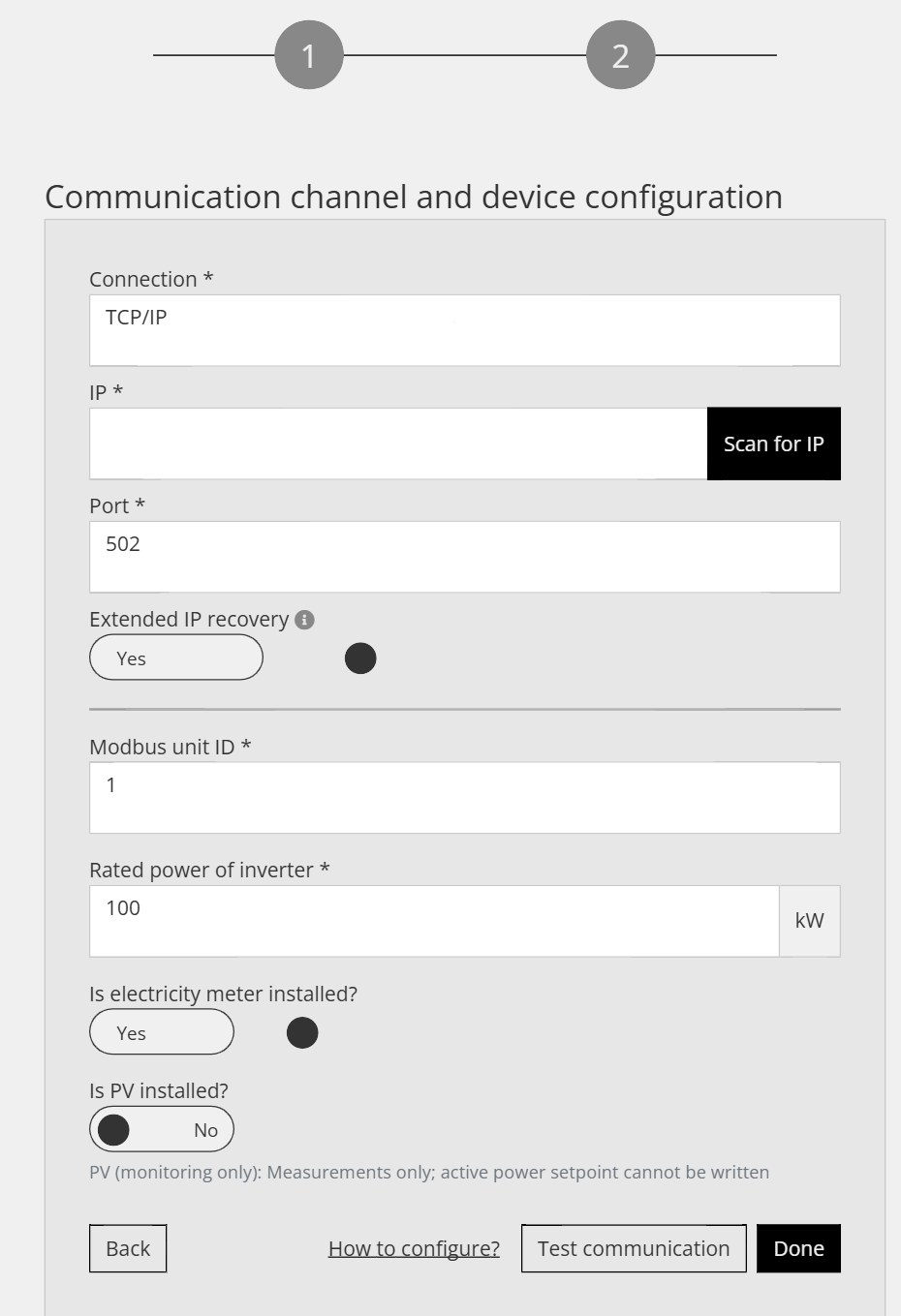

Captura de ecrã do assistente de adição de dispositivo do Reduxi Configurator, passo 2 de 2 (dois círculos numerados no topo, o círculo 2 é o passo atual). Título da secção: 'Communication channel and device configuration'. Connection *: TCP/IP. IP *: vazio, com um botão preto 'Scan for IP'. Port *: 502. Extended IP recovery (com ícone de informação): interruptor Yes (ativado). Modbus unit ID *: 1. Rated power of inverter *: 100, unidade kW. Is electricity meter installed?: interruptor Yes (ativado). Is PV installed?: interruptor No (desativado); indicação: 'PV (monitoring only): Measurements only; active power setpoint cannot be written'. Botões em baixo: Back (à esquerda), ligação 'How to configure?', Test communication e Done (preto).
6.3 Testar a comunicação
Clique em Test communication na parte inferior do assistente. Verifica uma vez a ligação Modbus TCP/IP e não guarda nada. Se o resultado estiver correto, clique em Done. Só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de uma página do Reduxi Configurator. À esquerda: botão 'Back'. À direita: botão 'Test communication' (assinalado com uma caixa ciano) e botão escuro 'Done'.
Descrição em texto desta imagem
Captura de ecrã da página 'Communication channel and device configuration' do Reduxi Configurator. Connection *: TCP/IP (lista pendente). IP *: 192.168.50.243, com o botão 'Scan for IP'. Port *: 502, com o botão 'Test port'. Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita). O botão Done está assinalado com uma caixa ciano.
Descrição em texto desta imagem
Captura de ecrã de uma caixa de diálogo Test communication no Reduxi Configurator (X de fechar no canto superior direito, botão escuro Close em baixo à direita). Texto verde numa caixa branca: Successful readout from device. Battery active power: 330.0 W; Battery current: 0.9952 A; Battery export active energy: 740760.0 Wh; Battery import active energy: 765890.0 Wh; Battery max. active power: 8210.0 W; Battery max. state of charge: 100 %; Battery min. active power: -9131.0 W; Battery min. state of charge: 0.0 %; Battery state name: CHARGING null; Battery state of charge: 33.8 %; Battery state of health: 100.0 %; Battery temperature: 23.1 °C; Battery voltage: 331.6 V; Error: false null; Grid active power: 5.0 W; Grid export active energy: 1588740.0 Wh; Grid frequency: 50.01 Hz; Grid import active energy: 0.0 Wh; Grid state name: METER_ONLINE null; Inverter active power: -441.0 W; Inverter max. power: 10000.0 W; Inverter min. power: -10000.0 W; Load active power: 446.0 W; Load import active energy: 0.0 Wh; Model name: SigenStorEC100TP null; PV active power: -963.0 W; PV current: -1.99 A; PV export active energy: 0.0 Wh; PV min. active power: -10000.0 W; PV state name: CONNECTED null; PV voltage: 322.3 V; State name: RUNNING null. Parâmetros adicionais: BATTERY_CAPACITY_MAX_WH: 16120.0; BATTERY_CAPACITY_WH: 5448.56; GRID_EXPORT_POWER_ACTIVE: 0.0; GRID_IMPORT_POWER_ACTIVE: 5.0; GRID_POWER_ACTIVE_L1: 0.0; GRID_POWER_ACTIVE_L2: 5.0; GRID_POWER_ACTIVE_L3: 5.0 (parcialmente cortado na imagem); PV_POWER_ACTIVE_MAX: 0.
Descrição em texto desta imagem
Captura de ecrã da caixa de diálogo 'Test communication' do Reduxi Configurator com um X de fechar no canto superior direito e um botão preto 'Close' em baixo à direita. Texto a vermelho: 'Unable to communicate with device.' Caixa de detalhes a vermelho: 'Unable to communicate with 192.0.2.10 on port 502. Check if service is enabled on device, port number is correct and device is reachable on the network.' Depois: 'PING 192.0.2.10 (192.0.2.10) 56(84) bytes of data.' e '--- 192.0.2.10 ping statistics ---' e '2 packets transmitted, 0 received, 100% packet loss, time 1064ms'.
7 Verificar as leituras
7.1 Verificar as leituras
Abra Devices → FOX ESS G-Max → Last measurements. Os valores mostram se o inversor comunica corretamente.
Descrição em texto desta imagem
Captura de ecrã da página 'Last measurements' de um dispositivo no Reduxi Configurator. Separadores: Last measurements (ativo), Analyze, Archive. Em cima à direita: lista pendente de atualização 'Without refreshing' e um botão de atualizar. Cartão 'Control type': botões Auto (verde-claro) e Manual (escuro, selecionado); data e hora 14. 03. 2025 12:49:13. Todos os valores abaixo têm a data e hora 14. 03. 2025 12:49:01, salvo indicação em contrário. Cartão PV: PV active power -1.0 kW; PV current -1.98 A; PV voltage 327.63 V; PV export active energy 587.0 kWh; PV min. active power -10.0 kW; PV export active power limit: vazio (unidade kW); enumeration.PV_STATE_NAME: CONNECTED. Cartão Load: Load active power 0.4 kW; Load import active energy 1,109.2 kWh. Cartão Battery: Battery active power 0.4 kW; Battery current 1.09 A; Battery voltage 331.60 V; Battery state name CHARGING; Battery state of charge 33.80 %; Battery min. state of charge 0.00 %; Battery max. state of charge 100.00 %; Battery import active energy 765.9 kWh; Battery export active energy 740.8 kWh; Battery min. active power -9.1 kW; Battery max. active power 8.2 kW; Battery active power setpoint 1.0 kW. Cartão Inverter: Inverter active power -0.4 kW; Inverter max. active power 10.0 kW; Inverter min. active power -10.0 kW; State name RUNNING; Error OFF. Cartão Grid: Grid frequency 49.990 Hz; Grid active power 0.0 kW; Grid import active power limit: vazio (kW); Grid export active power limit: vazio (kW); enumeration.GRID_STATE_NAME METER_ONLINE; Grid export active energy 1,588.7 kWh; Grid import active energy 0.0 kWh. Cartão Other: Battery state of health 100.00 %; Battery temperature 23.10 °C; Model name SigenStorEC100TP; Communication error OFF (data e hora 12:48:56); Control type MANUAL; Mode name setpoint SELF_CONSUMPTION.
7.2 Comportamento de controlo
Para o controlo pelas estratégias do Reduxi, abra Devices → FOX ESS G-Max no Reduxi Configurator e defina o tipo de controlo como AUTO. Só então os comandos das estratégias afetam a bateria.
Para reduzir os custos de energia com preços e tarifas dinâmicos, defina a estratégia conforme descrito em Estratégias para o Reduxi Controller. Depois de o dispositivo ser adicionado, pode monitorizá-lo e controlá-lo na aplicação Reduxi.
✓ Resumo
Preparação (Pontos 1–3): Consulte as informações do fabricante, ligue o Reduxi Controller e o inversor à mesma rede e anote o endereço IP do inversor.
FOX ESS G-Max (Ponto 4): Defina um endereço IP estático e ative o controlo remoto no inversor.
Adicionar ao Reduxi (Pontos 5–6): Abra o Configurator, adicione um Hybrid inverter do tipo FOX ESS G-Max, introduza o IP, a porta 502, o unit ID e a potência nominal, execute Test communication e clique em Done.
Colocar em funcionamento (Ponto 7): Verifique as últimas medições e defina o tipo de controlo como AUTO para que as estratégias possam controlar a bateria.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| O teste de comunicação falha | Verifique se o endereço IP no Reduxi é o endereço atual do inversor, se a porta é 502 e se o unit ID corresponde ao do inversor (predefinição 1). O controlador e o inversor têm de estar na mesma rede e o controlo remoto tem de estar ativo no inversor (Ponto 4.2). |
| O dispositivo fica offline passado algum tempo ou após o reinício do router | O endereço IP do inversor mudou provavelmente. Defina um endereço IP estático no inversor ou uma reserva DHCP no router (Ponto 4.1) e introduza o novo endereço no Reduxi. |
| Os comandos das estratégias não têm efeito na bateria | Defina o tipo de controlo do dispositivo como AUTO no Configurator (Ponto 7.2) e verifique se o controlo remoto está ativo no inversor. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aí. |
reduxi.local não carrega |
Não está na mesma rede. Utilize o endereço IP ou o túnel. |
| O teste de comunicação falha, dispositivo offline | Verifique a acessibilidade, o IP, a porta 1502 e o unit ID 71, e se o Modbus está ativado no inversor. |
