Como ligar os carregadores de VE ETREL INCH Pro e Core ao Reduxi Controller
Ligue um carregador Etrel INCH Pro ou INCH Core ao Reduxi Controller por Wi‑Fi com OCPP 1.6 JSON e adicione-o no Configurator.
Descrição em texto desta imagem

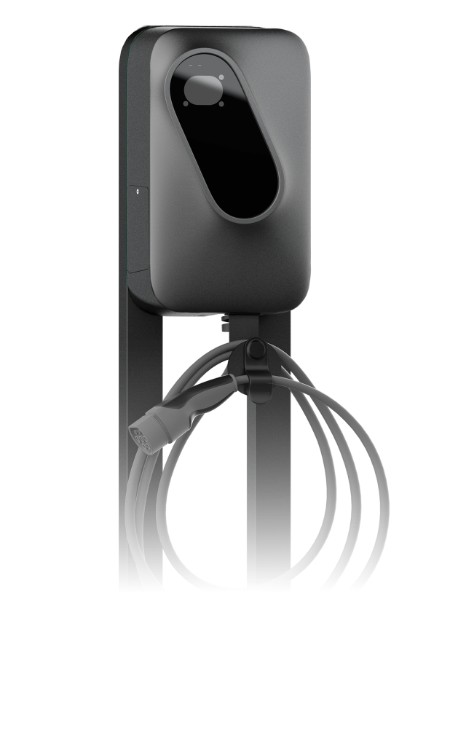

Fotografia de um carregador de VE de parede num poste cinzento-escuro, sobre fundo branco. A caixa é cinzento-escura, com a frente retangular de cantos arredondados e um painel de vidro oval preto com uma pequena zona indicadora cinzento-clara na parte superior. Um cabo de carregamento com ficha está enrolado em voltas num suporte por baixo da caixa. A parte inferior da imagem esbate-se para branco. Não há texto visível.
1 Documentação técnica
Os carregadores Etrel INCH Pro e INCH Core ligam-se ao Reduxi por Wi‑Fi com o protocolo OCPP 1.6 (JSON). O carregador liga-se como cliente ao servidor OCPP do Reduxi Controller. No carregador, introduz o URL do servidor gerado pelo controlador e, no Reduxi, introduz a identidade do ponto de carregamento (charge point identity) do carregador.
Documentos do fabricante:
- Website da Etrel – informações sobre o produto e contacto (web, EN)
- Transferências da Etrel – fichas técnicas, manuais e outros documentos (web, EN)
2 Equipamento necessário
- Reduxi Controller (instalado e online)
- Carregador Etrel INCH Pro ou INCH Core, instalado e ligado à sua rede Wi‑Fi
- Carregador e Reduxi Controller na mesma rede
- INCH Pro: um computador com navegador web. INCH Core: um smartphone com a aplicação INCH Core
- Acesso de administrador ao carregador (ver a nota abaixo)
- Portátil ou tablet com acesso à internet para configurar o dispositivo no Reduxi
3 Visão geral do sistema e cablagem
O carregador e o Reduxi Controller comunicam através da rede local. O carregador liga-se ao seu Wi‑Fi e abre a ligação OCPP ao controlador.
| Ligação | De | To | Nota |
|---|---|---|---|
| LAN | Reduxi Controller | Router / switch | Mesma rede que o carregador |
| Wi‑Fi | Carregador Etrel INCH | Router | Necessário antes de poder efetuar as definições OCPP |
| OCPP 1.6 JSON | Carregador Etrel INCH (cliente) | Reduxi Controller (servidor) | URL do servidor gerado pelo controlador, ver Ponto 6.2 |
4 Configurar o carregador
4.1 INCH Pro: definições OCPP no navegador
Depois de o carregador estar ligado ao seu Wi‑Fi, pode aceder-lhe diretamente: introduza o endereço IP do carregador num navegador (exemplo: 192.168.1.250) e inicie sessão com o acesso de administrador do carregador.
Descrição em texto desta imagem

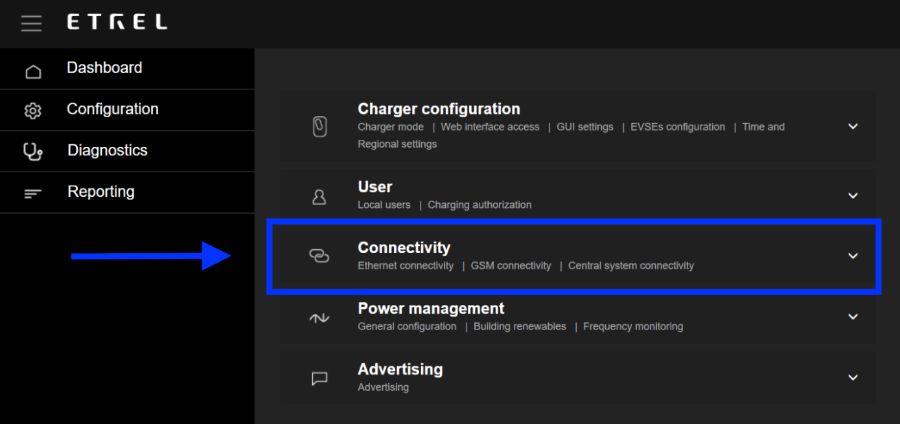

Captura de ecrã da interface web do carregador ETREL, tema escuro. Cabeçalho com um ícone de menu e o logótipo ETREL. Menu à esquerda: Dashboard, Configuration, Diagnostics, Reporting. Na área principal, lista de secções expansíveis: Charger configuration (Charger mode | Web interface access | GUI settings | EVSEs configuration | Time and Regional settings); User (Local users | Charging authorization); Connectivity (Ethernet connectivity | GSM connectivity | Central system connectivity); Power management (General configuration | Building renewables | Frequency monitoring); Advertising (Advertising). A secção Connectivity está assinalada com um retângulo azul e uma seta azul da zona do menu esquerdo aponta para ela.
Descrição em texto desta imagem

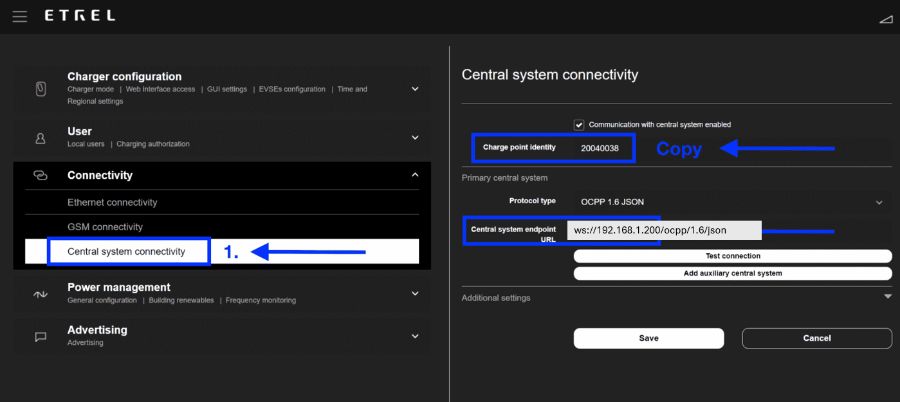

Captura de ecrã da interface web do carregador ETREL, tema escuro, página Central system connectivity. À esquerda: secções do menu Charger configuration, User, Connectivity (expandida, com as entradas Ethernet connectivity, GSM connectivity e Central system connectivity), Power management, Advertising. A entrada Central system connectivity está realçada por uma moldura azul com a etiqueta azul 1. e uma seta a apontar para ela. Painel à direita: título Central system connectivity; caixa de seleção marcada Communication with central system enabled; Charge point identity: 20040038, numa moldura azul, com o texto azul Copy e uma seta a apontar para o campo; Primary central system; Protocol type: OCPP 1.6 JSON; Central system endpoint URL: ws://192.168.1.200/ocpp/1.6/json, numa moldura azul; botões Test connection e Add auxiliary central system; secção recolhida Additional settings; botões Save e Cancel.
4.2 INCH Core: palavra-passe de acesso na aplicação
O carregador INCH Core cria o seu próprio ponto de acesso. Para o configurar, é necessário retirar a tampa frontal do carregador; o ponto de acesso é então criado automaticamente. Ligue o carregador ao seu Wi‑Fi conforme descrito na documentação da Etrel (ver a página de suporte da Etrel no Ponto 1).
A aplicação INCH Core está disponível para Android (Google Play) e iOS (App Store).
Descrição em texto desta imagem
Ícone da aplicação INCH Core: quadrado branco de cantos arredondados com o desenho a preto de uma forma oval dentro de uma moldura quadrada arredondada e um sinal de mais verde em baixo, à direita.
Descrição em texto desta imagem

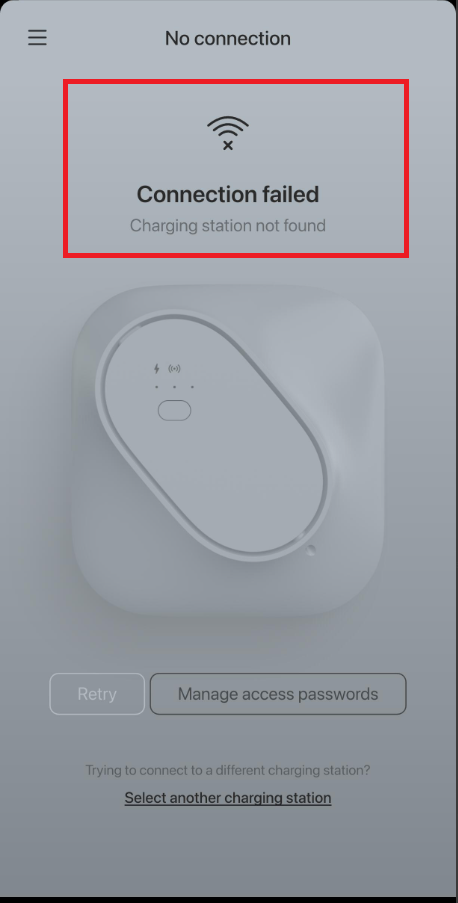

Captura de ecrã de um ecrã de aplicação móvel (aplicação INCH Core), com aspeto acinzentado. Barra superior: ícone de menu (três linhas) à esquerda, título No connection. Um retângulo vermelho assinala o bloco da mensagem: ícone de Wi-Fi com uma cruz, texto a negrito Connection failed, texto cinzento Charging station not found. Por baixo: uma imagem esbatida de um posto de carregamento quadrado de cantos arredondados com uma placa frontal oval, um símbolo de raio, um símbolo sem fios e um pequeno botão. Parte inferior: dois botões, Retry (esbatido) e Manage access passwords; depois o texto Trying to connect to a different charging station? e uma ligação sublinhada Select another charging station.
Descrição em texto desta imagem
Captura de ecrã de um ecrã de aplicação móvel (aplicação INCH Core), com aspeto acinzentado. Barra superior: ícone de menu (três linhas) à esquerda, título No connection. Por baixo: ícone de Wi-Fi com uma cruz, texto a negrito Connection failed, texto cinzento Charging station not found. Depois uma imagem esbatida de um posto de carregamento quadrado de cantos arredondados com uma placa frontal oval, um símbolo de raio, um símbolo sem fios e um pequeno botão. Parte inferior: dois botões, Retry (esbatido) e Manage access passwords; o botão Manage access passwords está assinalado com um retângulo vermelho. Por baixo: o texto Trying to connect to a different charging station? e uma ligação sublinhada Select another charging station.
Descrição em texto desta imagem

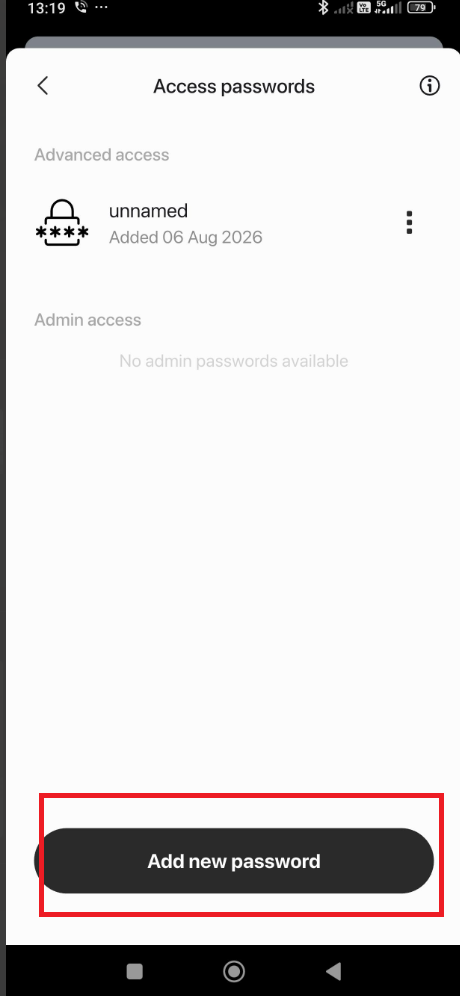

Captura de ecrã de um telemóvel com a aplicação INCH Core, painel Access passwords. Barra de estado no topo: hora 13:19, ícone de Bluetooth, ícones de sinal e bateria 79. Cabeçalho do painel: seta de voltar, título Access passwords, ícone de informação. Secção Advanced access: uma entrada com um ícone de cadeado a mostrar ****, nome unnamed, texto Added 06 Aug 2026 e um menu de três pontos. Secção Admin access: texto No admin passwords available. Em baixo, um botão escuro de cantos arredondados Add new password, assinalado com um retângulo vermelho, e a barra de navegação do Android (quadrado, círculo, triângulo de voltar).
5 Iniciar sessão na interface web do Reduxi
O dispositivo é adicionado no Configurator, a interface web do Reduxi Controller. Não o adiciona na própria Reduxi app nem na Reduxi Cloud. Pode abri-lo de duas formas:
Recomendado
http://reduxi.local.Descrição em texto desta imagem

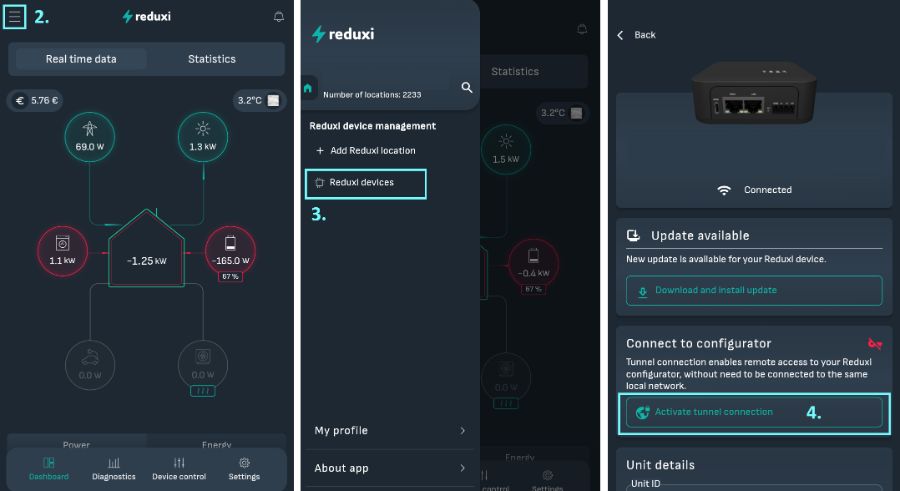

Três capturas de ecrã de telemóvel da Reduxi app lado a lado, tema escuro, com marcadores azul-claros e números de passo. Esquerda: dashboard com um ícone de menu assinalado por uma caixa azul-clara e identificado com 2.; logótipo reduxi; ícone de sino; separadores Real time data e Statistics; preço 5.76 EUR e temperatura 3.2 C; fluxo de energia com rede 69.0 W, solar 1.3 kW, casa -1.25 kW, máquina de lavar roupa 1.1 kW, bateria -165.0 W com 67 % e dois círculos inativos com 0.0 W; separadores inferiores Dashboard, Diagnostics, Device control, Settings. Centro: menu lateral com o logótipo reduxi, Number of locations: 2233, ícone de pesquisa, título Reduxi device management, entradas Add Reduxi location e Reduxi devices (assinalada por uma caixa azul-clara e identificada com 3.), e em baixo My profile e About app. Direita: página do dispositivo com ligação Back, imagem de um dispositivo Reduxi preto, estado Connected, cartão Update available (New update is available for your Reduxi device., botão Download and install update), cartão Connect to configurator com um ícone de chave vermelho e o texto Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network., botão Activate tunnel connection (assinalado por uma caixa azul-clara e identificado com 4.), e cartão Unit details com um campo Unit ID (cortado).
Descrição em texto desta imagem
Duas capturas de ecrã de telemóvel lado a lado, ambas com molduras azul-claras e números de passo. Esquerda (ecrã azul-escuro da Reduxi app): ligação Back; imagem de um dispositivo Reduxi preto com duas portas Ethernet e um bloco de terminais; estado Connected com um ícone de Wi-Fi; cartão Update available com o texto New update is available for your Reduxi device. e um botão Download and install update; cartão Connect to configurator (ícone de chave) com o texto Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network. e um botão Open configurator, com moldura azul-clara e identificado com 5.; por baixo um cartão Unit details com um campo Unit ID (cortado em baixo). Direita (identificada com 6., com moldura azul-clara): página web com a barra superior Tunnel connection (seta de voltar e ícone de atualizar), barra de ícones à esquerda (raio, ícone de chip de dispositivo selecionado, símbolo de raio, gráfico de barras, roda dentada), título da página Home com um ícone de ligação verde, uma mensagem New patch available. Click here to apply. com um X de fechar, hora 09:12:56, e um diagrama de fluxo de energia: ícone de poste elétrico rede 0.000 kW, ícone solar 1.700 kW, casa ao centro 1.700 kW, ícone de máquina de lavar roupa 0.900 kW, ícone de bateria 67 % com 0.000 kW e 0.800 kW, ícone de automóvel e ícone de bomba de calor, cada um com um traço. Por baixo do diagrama, uma etiqueta escura Energy manager.
reduxi.app), abra o local e, depois, Manage location → OEM devices → Activate tunnel connection, confirme com OK e aguarde cerca de 30 segundos. Em seguida, clique em Go to controller. O Configurator abre num novo separador, sem palavra-passe.http://reduxi.local. O endereço IP encontra-se na lista de dispositivos do router ou na app, em Reduxi devices.admin · Palavra-passe admin (predefinição de fábrica). Se foi alterada durante a instalação, utilize essa. Esta não é a palavra-passe da sua conta Reduxi.Descrição em texto desta imagem
Captura de ecrã de uma janela de navegador a mostrar a página de início de sessão do Reduxi Configurator. A barra de endereços (assinalada por uma caixa azul-clara e ampliada numa segunda caixa azul-clara por baixo) mostra um aviso Not secure e o endereço reduxi.local. Uma linha azul-clara liga a barra de endereços à caixa ampliada. A página tem o logótipo reduxi Configurator no canto superior esquerdo e uma ilustração a linhas cinzento-claras de uma casa com painéis solares no telhado, uma wallbox, um automóvel elétrico e um posto de carregamento. Ao centro está uma caixa de diálogo Login com uma lista pendente de idioma (English), um campo de nome de utilizador com um ícone de pessoa, um campo de palavra-passe com um ícone de cadeado e um ícone de olho, e um botão escuro Login. Os textos de exemplo dos campos são muito pequenos.
É isto que deve ver:
Descrição em texto desta imagem

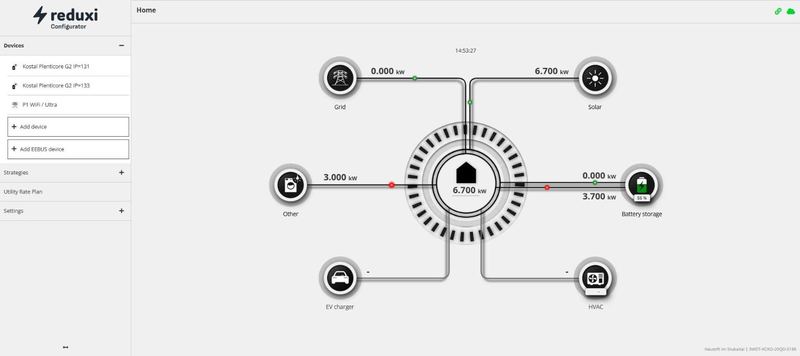

Captura de ecrã da página Home do Reduxi Configurator. Menu à esquerda com o logótipo reduxi Configurator; secção Devices (expandida) com as entradas Kostal Plenticore G2 IP=131, Kostal Plenticore G2 IP=133 e P1 WiFi / Ultra, depois os botões Add device e Add EEBUS device; por baixo: Strategies (+), Utility Rate Plan, Settings (+). Barra superior: título Home, ícone de ligação verde e ícone de nuvem verde à direita. Na área principal: hora 14:53:27 e um diagrama de fluxo de energia com uma casa ao centro a mostrar 6.700 kW, Grid 0.000 kW, Solar 6.700 kW, Other 3.000 kW, Battery storage 0.000 kW e 3.700 kW, EV charger (traço) e HVAC (traço). Texto pequeno no rodapé, em baixo à direita.
admin não é a sua conta Reduxi. O endereço reduxi.local só funciona na mesma rede que o controlador.6 Adicionar o dispositivo ao Reduxi
Abra primeiro o Configurator, ver Ponto 5. A ligação OCPP só funciona se o carregador e o Reduxi usarem a mesma identidade e o mesmo URL de servidor.
6.1 Definições básicas
Descrição em texto desta imagem

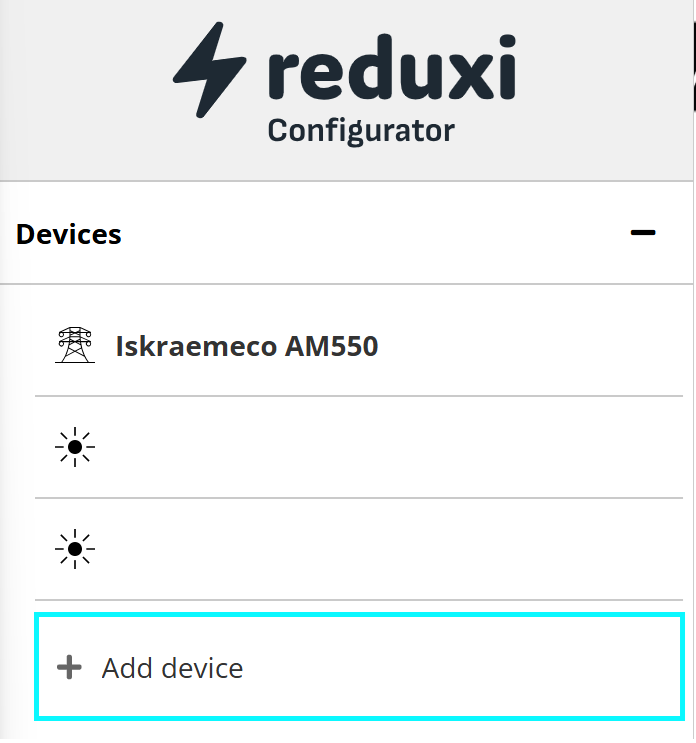

Captura de ecrã da barra lateral do Reduxi Configurator. Cabeçalho: logótipo reduxi Configurator. A secção Devices (com um ícone de menos) lista: Iskraemeco AM550 (ícone de poste elétrico) e duas entradas com ícones de sol e sem nomes visíveis. Em baixo há um botão Add device com um sinal de mais, assinalado com um retângulo ciano.
Descrição em texto desta imagem
Captura de ecrã do assistente de adição de dispositivo do Reduxi Configurator, passo 1 Basic settings. Indicador de progresso com três passos: 1 Basic settings (ativo, círculo preto), 2 Communication channel (cinzento), 3 Advanced settings (cinzento). Título Basic settings. Campos: Device type *: lista pendente vazia; Type *: lista pendente vazia (acinzentada); Name *: vazio. Botões: Back (com contorno) e Next (preto).
6.2 Definições de comunicação
O segundo passo configura o canal de comunicação para OCPP. Introduza primeiro o Device identifier, a charge point identity que copiou do carregador (Ponto 4.1). O OCPP server URL é gerado pelo Reduxi Controller e apresentado no canal de comunicação. Copie-o para o campo do servidor de backend do carregador. Exemplo: ws://192.168.1.200/ocpp/1.6/json/
Descrição em texto desta imagem

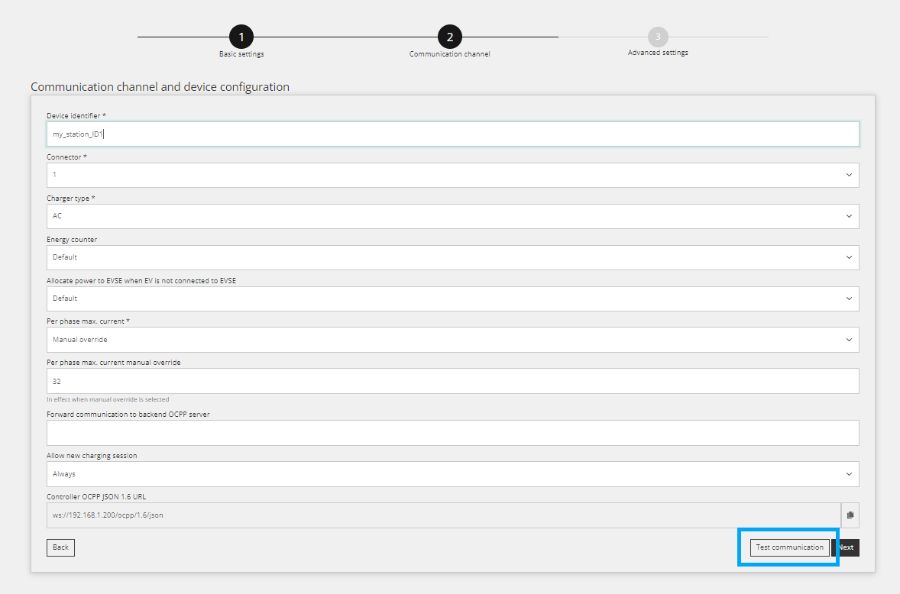

Captura de ecrã do assistente de adição de dispositivo do Reduxi Configurator, passo 2 Communication channel (indicador de progresso: 1 Basic settings e 2 Communication channel ativos, 3 Advanced settings cinzento). Título: Communication channel and device configuration. Campos: Device identifier *: my_station_ID1 (cursor de texto no campo); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32, com a indicação In effect when manual override is selected; Forward communication to backend OCPP server: vazio; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (campo cinzento só de leitura com um ícone de copiar). Botões: Back, Test communication (assinalado com um retângulo azul-claro) e Next (preto).
6.3 Testar a comunicação
Clique em Test communication, em baixo à direita no canal de comunicação. Verifica uma vez a ligação OCPP e não guarda nada. Se o resultado estiver correto, clique em Done. Só o botão Done cria o dispositivo.
Descrição em texto desta imagem
Captura de ecrã da barra de botões inferior de um formulário do Reduxi Configurator sobre fundo cinzento-claro. À esquerda: botão Back. À direita: botão Test communication, assinalado com um retângulo azul-claro, e ao lado um botão preto Done.
Descrição em texto desta imagem

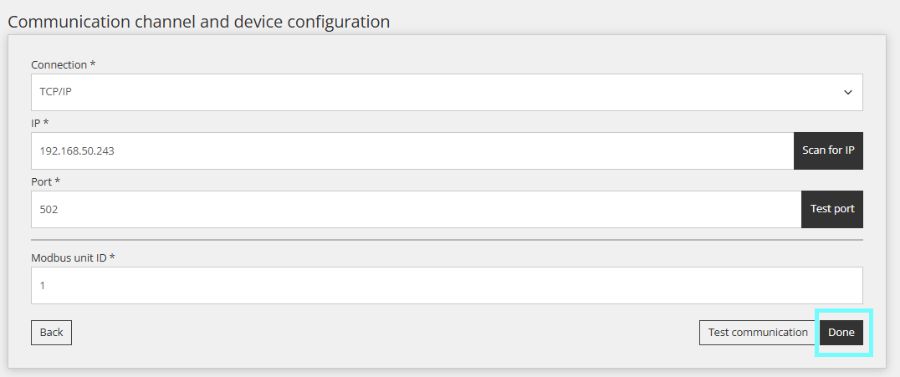

Captura de ecrã do formulário Communication channel and device configuration do Reduxi Configurator. Campos: Connection *: TCP/IP (lista pendente); IP *: 192.168.50.243, com um botão preto Scan for IP; Port *: 502, com um botão preto Test port; Modbus unit ID *: 1. Botões em baixo: Back (à esquerda), Test communication e Done (à direita, preto). O botão Done está assinalado com um retângulo azul-claro.
Há três resultados possíveis:
Descrição em texto desta imagem

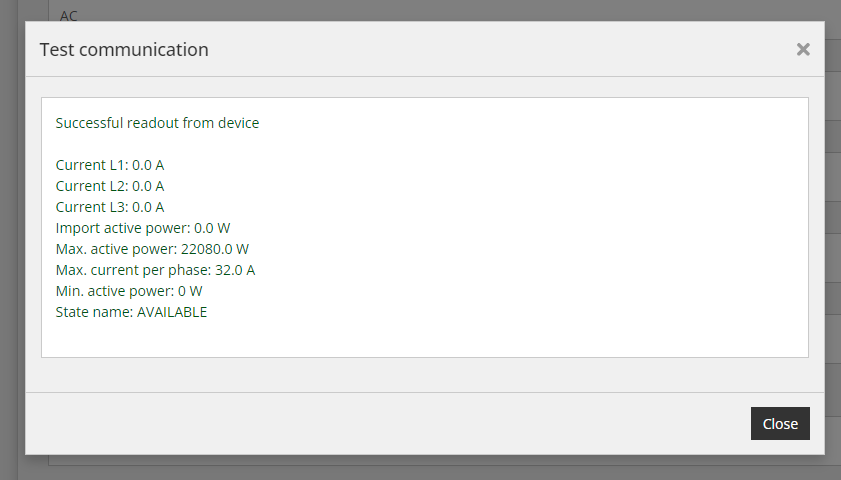

Captura de ecrã de uma caixa de diálogo com o título "Test communication" e um botão de fechar (x) no canto superior direito, sobre um formulário esbatido. Texto verde: "Successful readout from device". Valores: Current L1: 0.0 A; Current L2: 0.0 A; Current L3: 0.0 A; Import active power: 0.0 W; Max. active power: 22080.0 W; Max. current per phase: 32.0 A; Min. active power: 0 W; State name: AVAILABLE. Botão em baixo à direita: Close.
Descrição em texto desta imagem

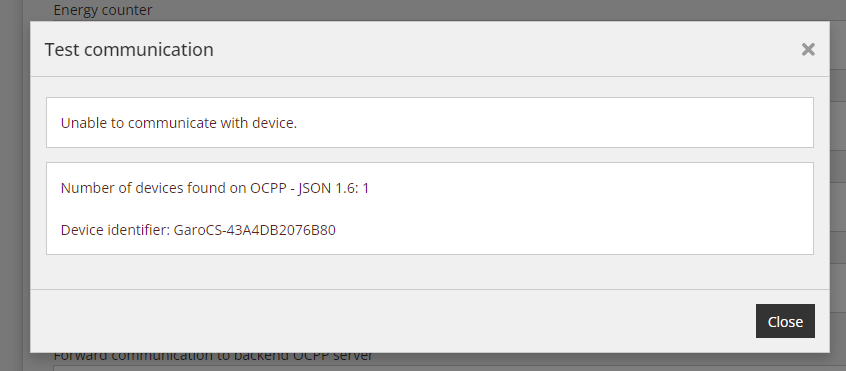

Captura de ecrã de uma caixa de diálogo com o título "Test communication" e um botão de fechar (x) no canto superior direito, sobre um formulário esbatido. Primeira caixa: "Unable to communicate with device." Segunda caixa: "Number of devices found on OCPP - JSON 1.6: 1" e "Device identifier: GaroCS-43A4DB2076B80". Botão em baixo à direita: Close. Por trás da caixa de diálogo, o formulário esbatido mostra as etiquetas "Energy counter" no topo e "Forward communication to backend OCPP server" em baixo.
Descrição em texto desta imagem

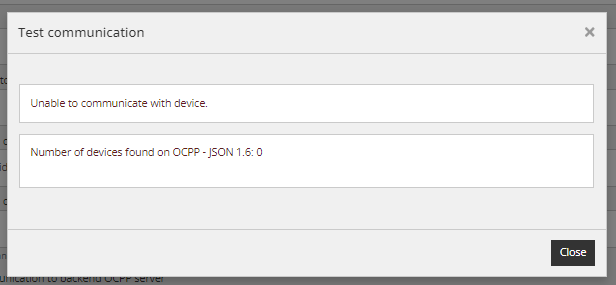

Captura de ecrã de uma caixa de diálogo com o título "Test communication" e um botão de fechar (x) no canto superior direito, sobre uma página esbatida. Primeira caixa: "Unable to communicate with device." Segunda caixa: "Number of devices found on OCPP - JSON 1.6: 0". Botão em baixo à direita: Close.
7 Verificar as leituras
7.1 Verificar as leituras
Abra Devices → o seu carregador → Last measurements. Os valores mostram se o carregador comunica corretamente.
Descrição em texto desta imagem
Captura de ecrã de uma página de leituras do carregador com painéis cinzentos. Painel Control type: botões Auto (selecionado, azul-claro), Manual, Off, Boost; data e hora 02. 10. 2024 15:47:17. Painel Current: Current L1 0.00 A; Current L2 0.00 A; Current L3 0.00 A; Max. current per phase 32.00 A; Per phase current setpoint 6.00 A. Painel Power: Import - active power 0.0 kW; Max. active power 22.1 kW; Min. active power 0.0 kW. Painel Energy: Import active energy 5,104.5 kWh. Painel Other: Communication error OFF; Control type AUTO; Error OFF; State name CABLE_UNPLUGGED. Cada valor tem ao lado uma pequena indicação de data e hora (02. 10. 2024, 15:47:17 ou 15:47:16 para Communication error).
7.2 Comportamento de controlo
Depois de o carregador ser adicionado, pode participar nas estratégias do Reduxi que marcou no assistente, ver Estratégias para o Reduxi Controller. Pode monitorizar o carregador na aplicação Reduxi Cloud.
✓ Resumo
Preparação (Pontos 1–3): Consulte as informações do fabricante e ligue o carregador ao seu Wi‑Fi. O carregador e o Reduxi Controller têm de estar na mesma rede.
Carregador Etrel (Ponto 4): Abra o carregador (INCH Pro no navegador, INCH Core na aplicação), cole o URL do servidor Reduxi no campo do servidor de backend e copie a charge point identity.
Adicionar ao Reduxi (Pontos 5–6): Abra o Configurator, adicione um EV charger do tipo OCPP 1.6 - JSON, introduza a charge point identity como device identifier, execute Test communication e clique em Done.
Colocar em funcionamento (Ponto 7): Verifique as últimas medições e selecione as estratégias em que o carregador deve participar.
→ Problemas frequentes
| Problema | Solução |
|---|---|
| Não é possível comunicar com o dispositivo 1 | O device identifier no Reduxi não está definido ou difere da charge point identity do carregador. Copie novamente a identidade do carregador (Ponto 4.1) e introduza-a no canal de comunicação (Ponto 6.2). |
| Não é encontrado nenhum dispositivo com comunicação OCPP 1.6 | O carregador não alcança o servidor OCPP do controlador. Verifique o URL do servidor de backend no carregador (Ponto 4.1), se o carregador está ligado ao Wi‑Fi e se o carregador e o controlador estão na mesma rede. |
| Não consigo iniciar sessão no carregador | O nome de utilizador e a palavra-passe de administrador são parâmetros ocultos, fornecidos durante a instalação. Contacte support@reduxi.zendesk.com. |
| O carregador perde a ligação após o reinício do router | O endereço IP do Reduxi Controller mudou provavelmente, pelo que o URL do servidor no carregador deixou de ser válido. Utilize um endereço IP fixo para o controlador e atualize o URL. |
| Open configurator não abre ou fica vazio | O túnel ainda não está ativo. Aguarde cerca de 30 segundos e verifique se o controlador está online. |
O início de sessão com admin é rejeitado |
A palavra-passe foi alterada durante a instalação. Pergunte ao instalador. A palavra-passe da conta Reduxi não funciona aí. |
reduxi.local não carrega |
Não está na mesma rede. Utilize o endereço IP ou o túnel. |
| O teste de comunicação falha, dispositivo offline | Verifique a acessibilidade, o IP, a porta 1502 e o unit ID 71, e se o Modbus está ativado no inversor. |
