1. Nastavenie nabíjacej stanice Schrack
Ak chceme, aby bol ovládač Reduxi pripojený k nabíjacej stanici Schrack, je potrebné upraviť určité nastavenia v samotnej nabíjacej stanici.

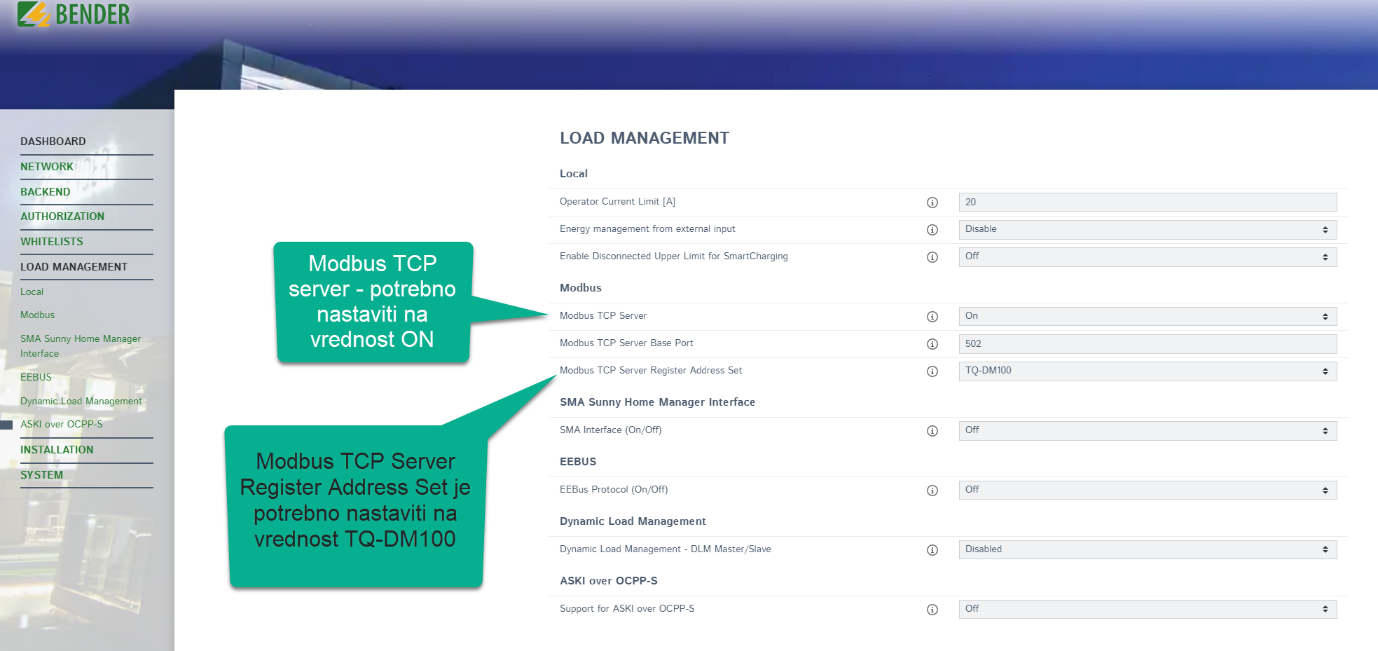

V konfigurácii zariadenia je potrebné nastaviť Modbus TCP Server -> ON a následne nastaviť adresu registra Modbus TCP Server -> TQ-DM100.
2. Pridanie zariadenia do Reduxi
Keď je nabíjacia stanica Schrack správne nakonfigurovaná, možno ju pridať k ovládaču Reduxi. Návod na prístup k ovládaču je dostupný na odkaze: návod na používanie ovládača.
Po prihlásení do ovládača sa zobrazí palubná doska ovládača. Ak chcete pridať zariadenia, vyberte v ľavom dolnom okne možnosť Pridať zariadenia .

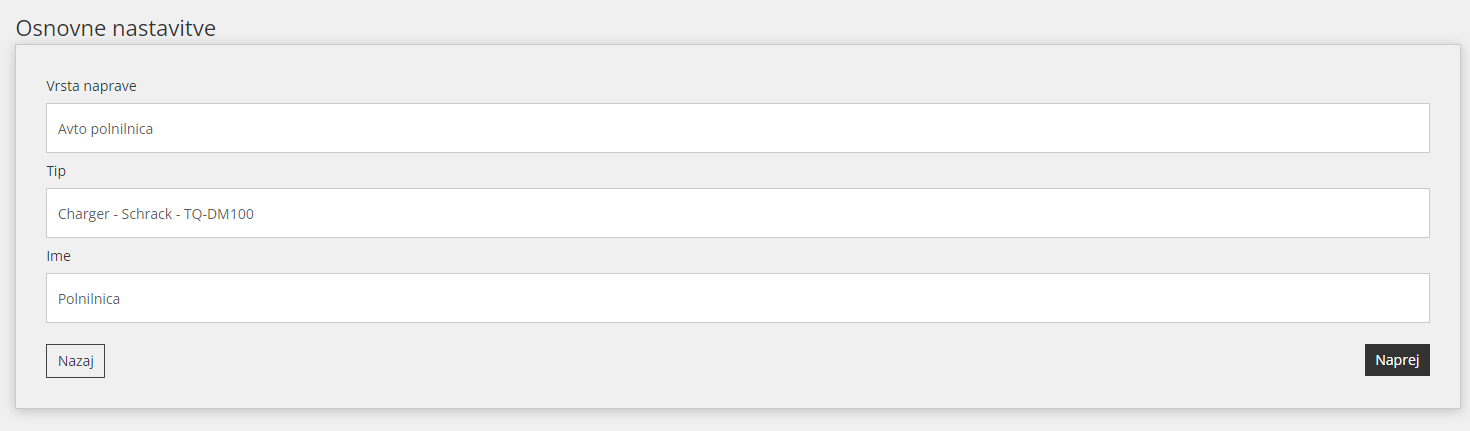

V ďalšom kroku vyberte typ zariadenia, typ a zadajte názov pridaného zariadenia. V našom prípade pri pridávaní nabíjacej stanice Schrack vyberieme:
- v poli typ zariadenia: Nabíjačka do auta,
- v krabici typ: Nabíjačka – Schrack -TQ-DM100 a
- v poli Názov: zadajte ľubovoľný názov (príklad: nabíjacia stanica Schrack, nabíjacia stanica).
Po zadaní informácií kliknite na možnosť vpravo dole Ďalej.

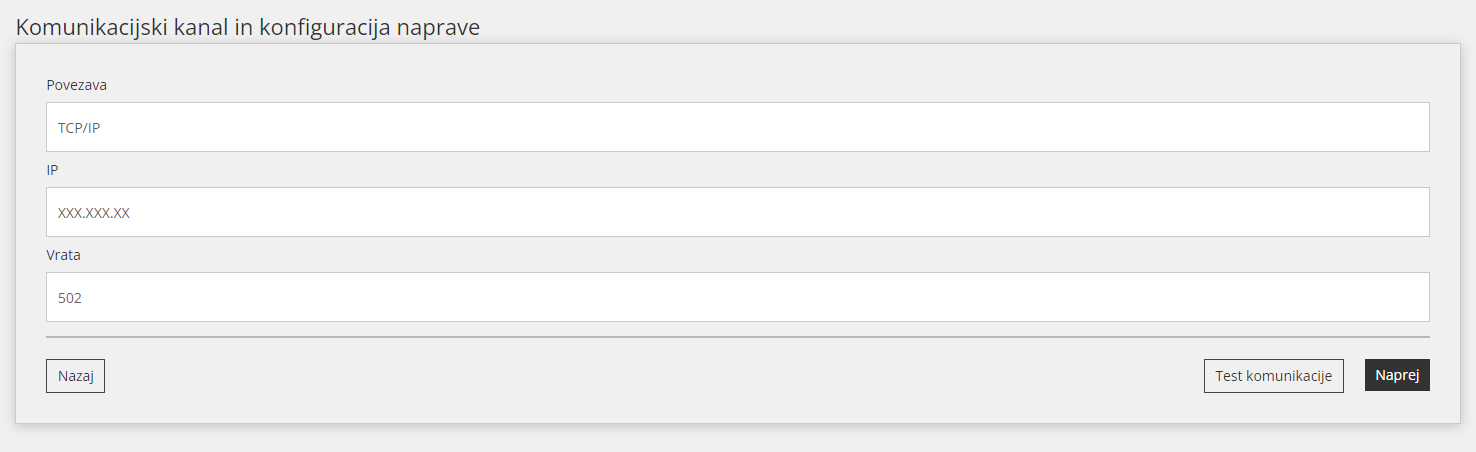

V ďalšom okne definujeme komunikačný kanál a nakonfigurujeme zariadenie.
- V poli pripojenia vyberte možnosť TCP/IP,
- zadajte IP adresu nabíjacej stanice
- do poľa IP a do poľa Port zadajte: 502 (oba údaje nájdete v konfigurácii zariadenia nabíjacej stanice).
Pomocou tlačidla test komunikácie skontrolujte, či je komunikácia medzi zariadeniami nastavená správne. Keď dostaneme odpoveď, že obe zariadenia spolu úspešne komunikujú, môžeme zvoliť možnosť Ďalej.
V poslednom okne pridania nabíjacej stanice Schrack si môžete upraviť určité nastavenia podľa vlastných potrieb.

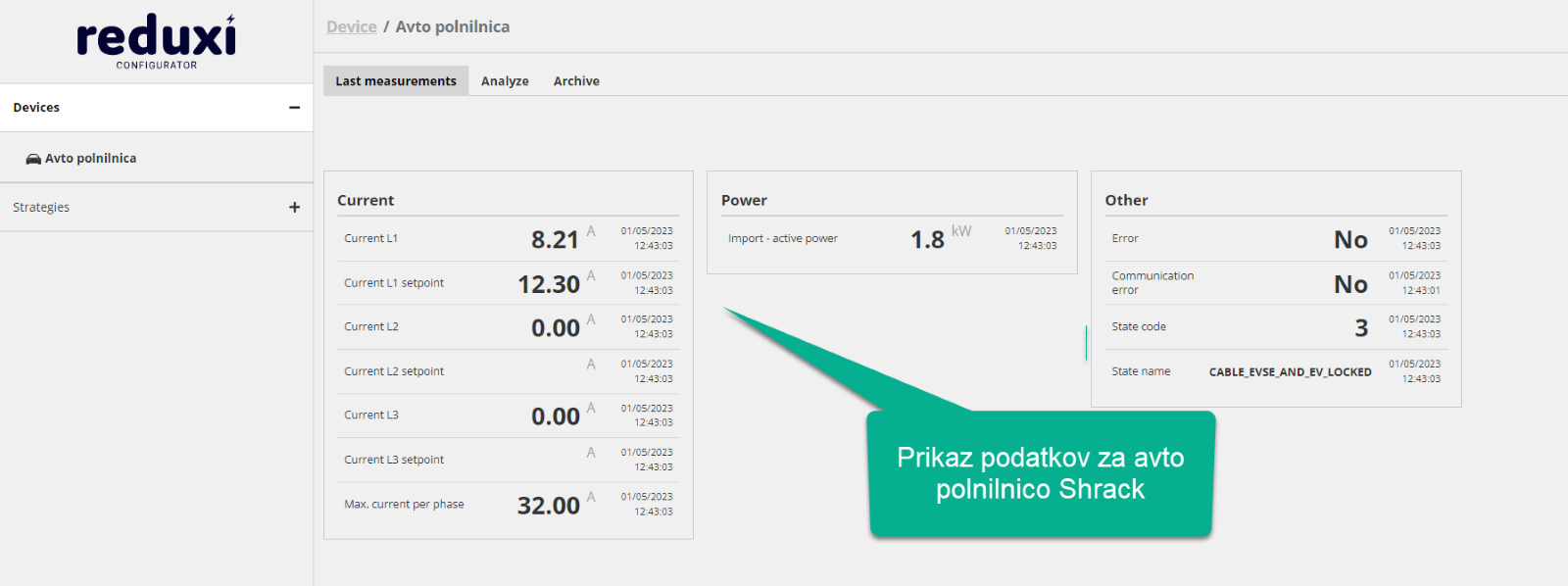

3. Zobrazenie údajov z nabíjacej stanice elektrického vozidla Schrack
Po úspešnom pridaní nabíjacej stanice Schrack ju nájdete medzi pridanými zariadeniami. Ak ho vyberieme, zobrazia sa posledné merania z nabíjacej stanice.
