REGULÁTOR REDUXI

Používateľská príručka

Verzia V2.0 11.2024

www.reduxi.eu



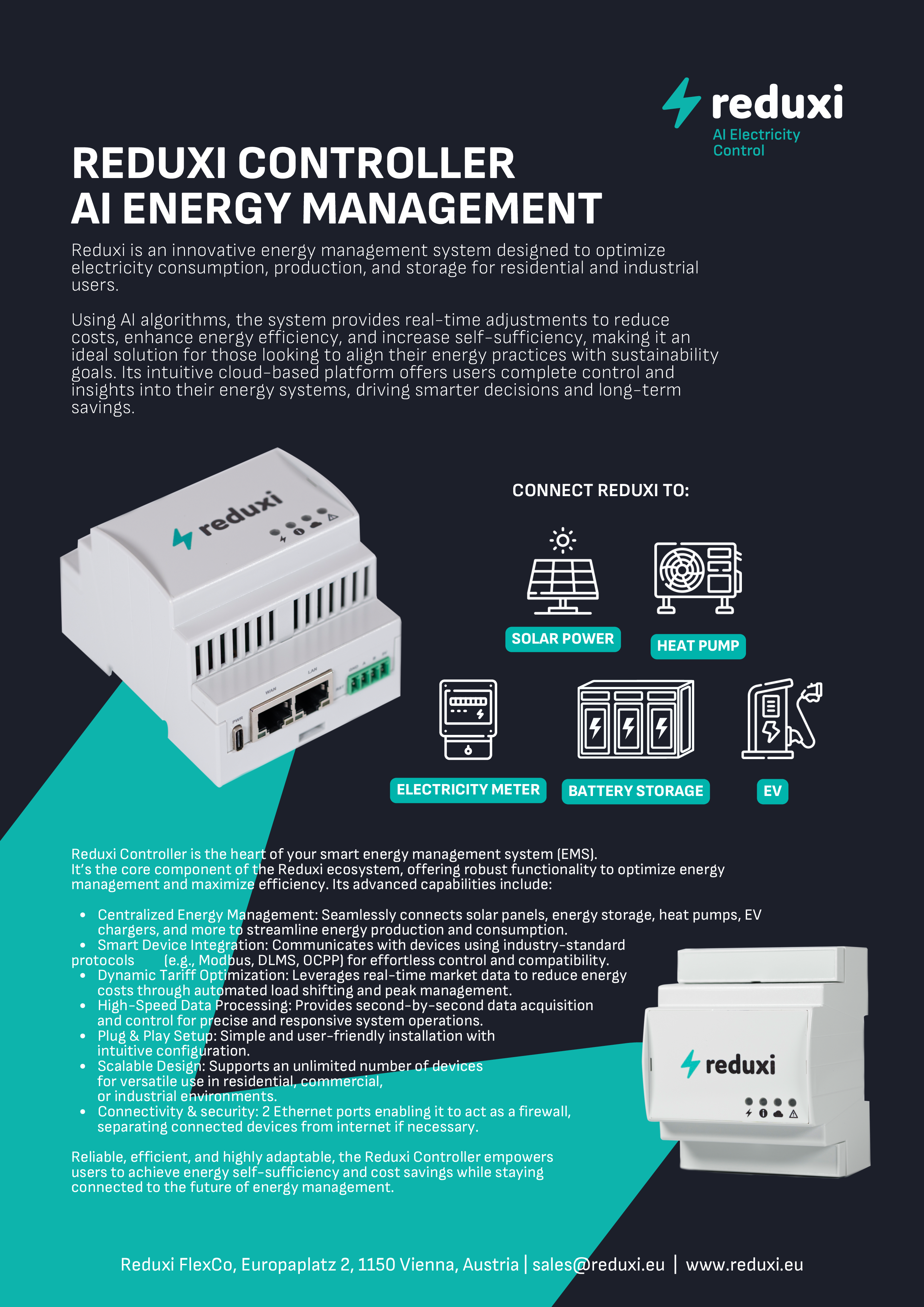

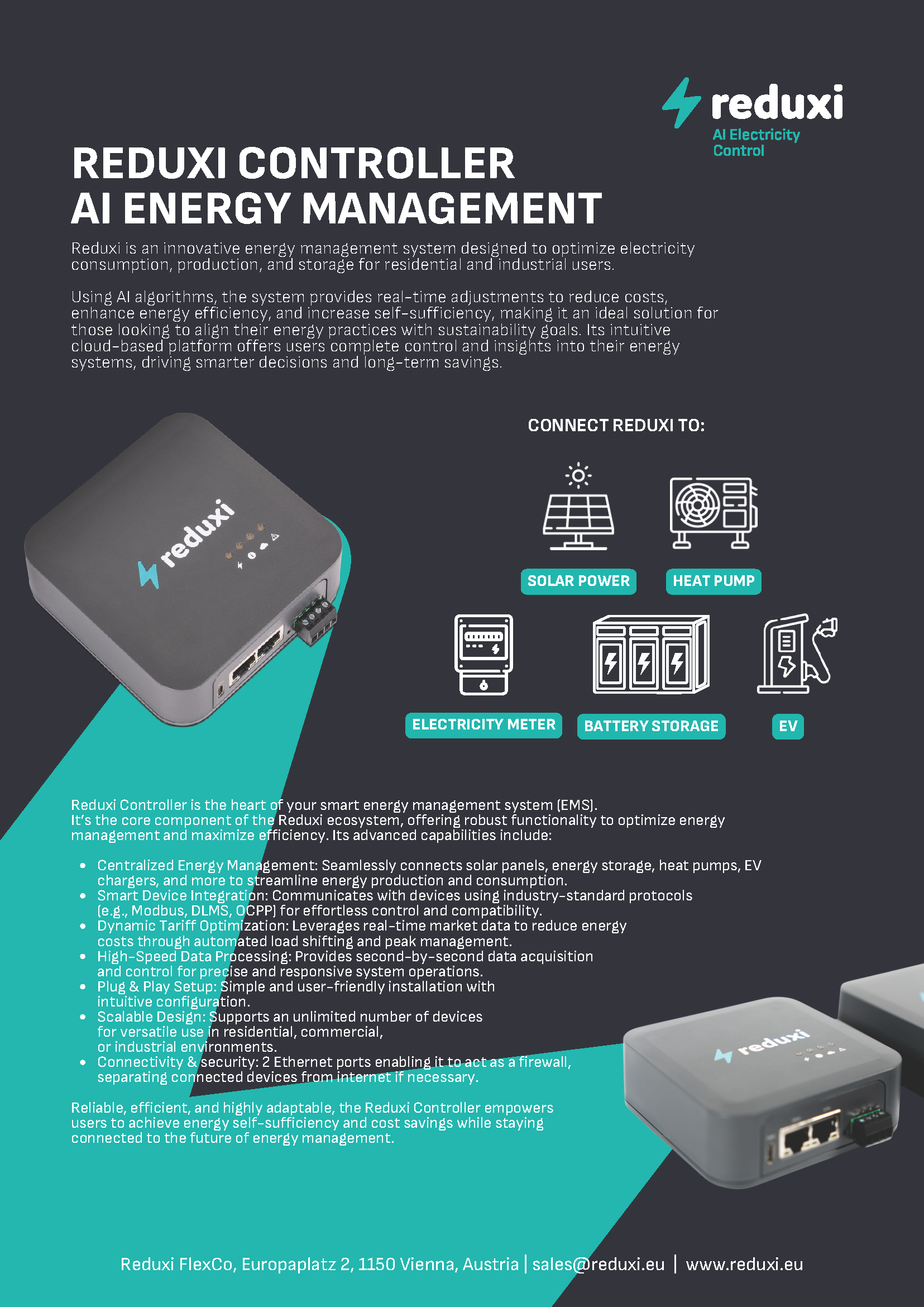

1. ÚVOD

Vitajte vo svete Reduxi, ktorý vám umožní prevziať kontrolu nad nákladmi na energiu a efektívnym využívaním elektrickej energie pre udržateľný rozvoj. Hlavné vlastnosti:

• RIADENIE ŠPIČKOVÉHO VÝKONU,
• RIADENIE VÝROBY SOLÁRNYCH ELEKTRÁRNÍ,
• OPTIMALIZÁCIA SPOTREBY ELEKTRICKEJ ENERGIE.

Náklady na energiu vo vašej domácnosti alebo v priemysle možno znížiť len presným meraním. Na to potrebujete správnu technológiu. Inovatívny systém Reduxi na základe pokročilých algoritmov meria a analyzuje spotrebu elektrickej energie za vás. Vďaka pokročilým funkciám Reduxi znižuje náklady na spotrebu a zvyšuje energetickú účinnosť.

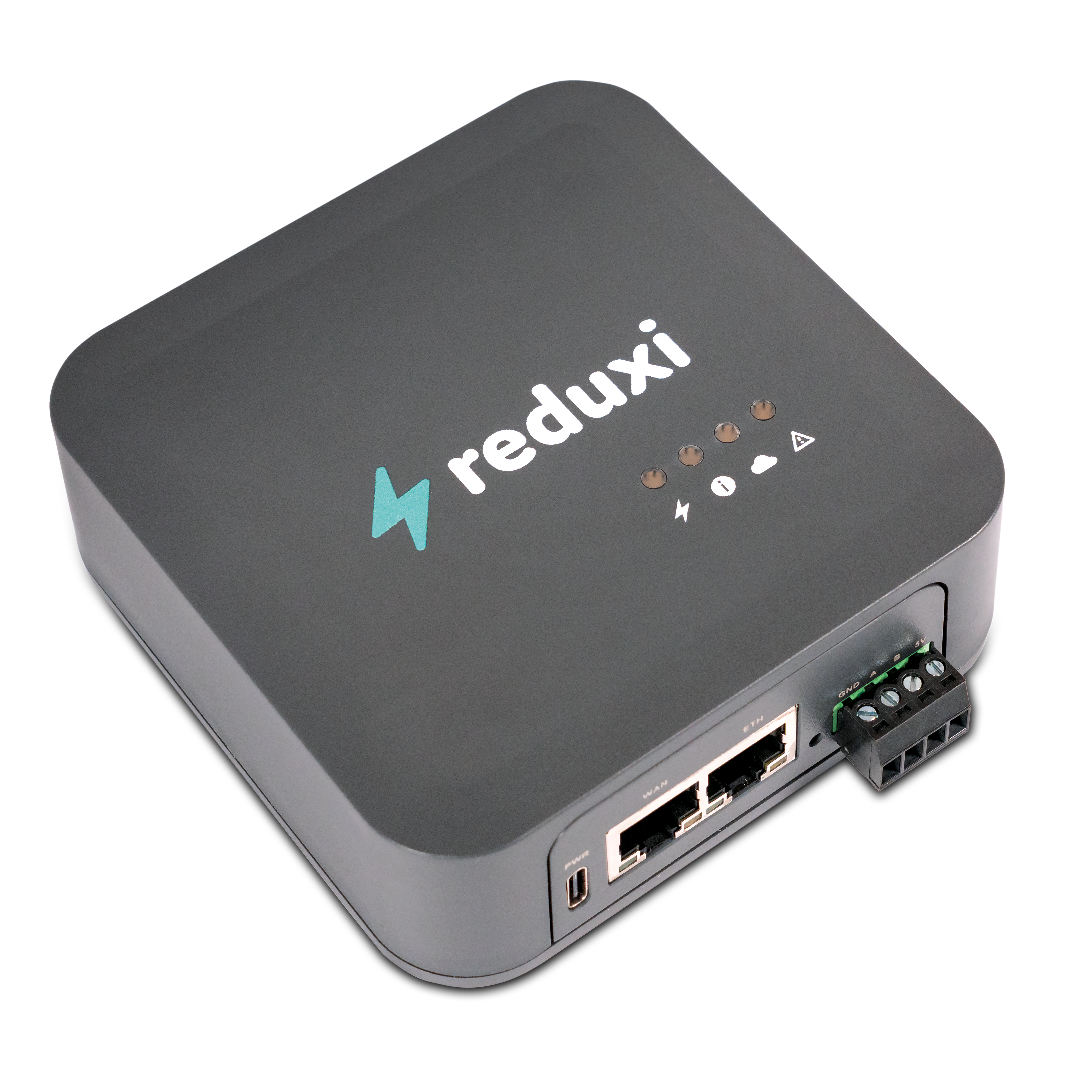

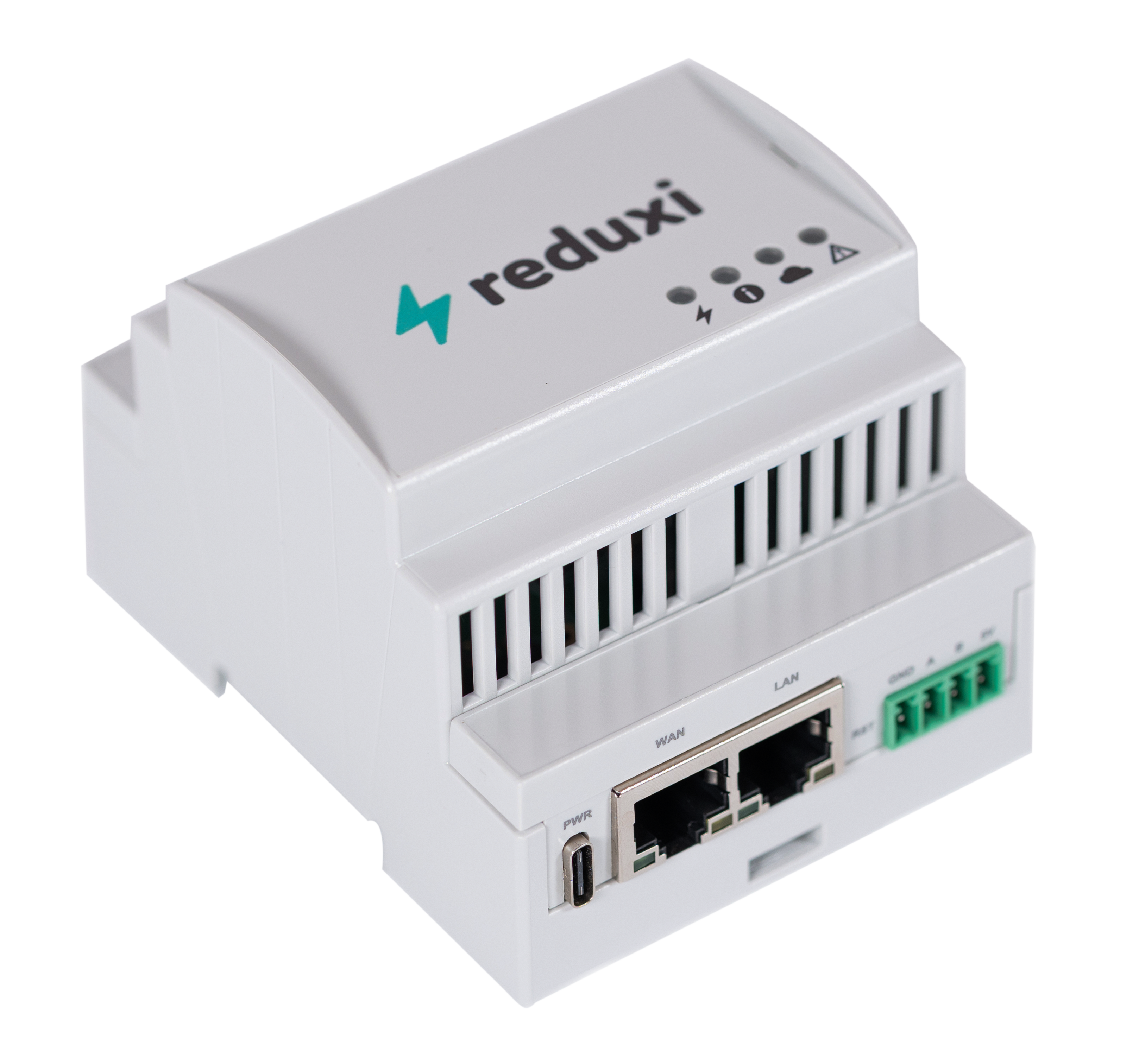

Ovládač Reduxi

Reduxi Controller je hlavnou súčasťou systému Reduxi. Riadiaca jednotka pripája solárne elektrárne, systémy skladovania energie, tepelné čerpadlá a elektrické nabíjačky k systému Reduxi. Riadi výrobu a spotrebu elektrickej energie, upravuje spotrebu energie zo siete a využíva pokročilé algoritmy na zabezpečenie hospodárneho využívania energie a maximálnej sebestačnosti.

Reduxi Controller je kľúčovou a povinnou súčasťou každého systému Reduxi.

Každý ovládač Reduxi sa dodáva so zabudovaným softvérom Configurator, ktorý poznáte podľa pozadia a jednoduchého používateľského rozhrania (pozri Reduxi Configurator).



2. INFORMÁCIE O INŠTALÁCII A PRIPOJENÍ

• Pripojte AC-DC adaptér k DC konektoru Reduxi a zapojte ho do elektrickej zásuvky; prvá horná LED dióda by sa mala rozsvietiť - zelené svetlo.



• Ovládač funguje ako hotspot, ktorý vám umožňuje pripojiť sa k nemu. Druhá blikajúca LED dióda zhora signalizuje, že hotspot je aktívny
• Prejdite na siete WiFi pomocou telefónu alebo počítača a pripojte sa k sieti WiFi s názvom "Reduxi XYXY", kde XYXY predstavuje posledné 4 číslice sériového čísla Reduxi viditeľné na nálepke na zadnej strane zariadenia Reduxi.

• Otvorte prehliadač a prejdite na stránku http://reduxi.local.
  • Kroky na riešenie problémov:
    • Ak používate mobilný telefón a nemôžete otvoriť stránku http://reduxi.local, odpojte sa od mobilných dát a pokúste sa znova pripojiť.
• Nakonfigurujte káblovú alebo bezdrôtovú sieť a pripojte Reduxi k miestnej sieti (odporúčame nastaviť statickú IP adresu Reduxi).
  • Ak na pripojenie Reduxi k miestnej sieti používate ethernetový kábel, nakonfigurujte káblovú sieť.
  • Ak používate sieť WiFi na pripojenie Reduxi k miestnej sieti, nakonfigurujte bezdrôtovú sieť.

• • Kroky na riešenie problémov:
    • V prípade, že sa pomýlite pri zadávaní hesla Wi-Fi, budete musieť hotspot znova aktivovať (pozri nižšie)
    • V systéme Windows počítač často stratí pripojenie WiFi s ovládačom Reduxi a automaticky sa pripojí späť k domácej sieti. Pravidelne kontrolujte, či ste stále pripojení k sieti Reduxi, a ak nie, znovu sa pripojte.
• Keď je všetko nakonfigurované, kliknite na tlačidlo Uložiť a pripojte ovládač Reduxi k domácej sieti. Teraz sa pripojte pomocou mobilného telefónu alebo počítača k tej istej káblovej alebo WiFi lokálnej sieti, ku ktorej ste sa práve pripojili pomocou Reduxi.
• Otvorte prehliadač a prejdite na stránku http://reduxi.local
  • Kroky na riešenie problémov:
    • Dvakrát skontrolujte, či je riadiaca jednotka Reduxi pripojená k rovnakej miestnej sieti ako počítač/telefón, ktorý sa používa na prístup k nej.
    • V prípade, že nemôžete otvoriť stránku http://reduxi.local, môžete skúsiť otvoriť IP adresu, ktorú ste nakonfigurovali alebo ktorá bola automaticky pridelená pre Reduxi. IP adresu môžete získať podľa nasledujúcich krokov Ako zistiť automaticky pridelenú IP adresu (protokol DHCP) radiča Reduxi?
• Dostanete sa na prihlasovaciu stránku ovládača Reduxi. Na prihlásenie použite predvolené používateľské meno (admin) a heslo (admin).
• Teraz môžete začať pridávať zariadenia (inteligentné merače energie, nabíjacie stanice, solárne striedače atď.) do Reduxi. Pozrite si Konfigurátor Reduxi. Ak zariadenie nemôžete nájsť, napíšte nám žiadosť prostredníctvom služby Pošlite nám žiadosť s podrobným opisom zariadenia. Oslovíme vás a pomôžeme vám s podporou nového zariadenia
• Pridajte stratégie na definovanie toho, ako by mali zariadenia spolupracovať, aby sa ušetrili náklady, vyrovnala spotreba energie atď. Pozrite si Stratégie pre riadiacu jednotku Reduxi
• Hotovo, úspešne ste pripojili a nakonfigurovali riešenie Reduxi. Teraz sa môžete pripojiť k internetu a získať najlepší používateľský zážitok, ovládať správu energie v domácnosti, získať prístup k analytickým údajom atď. Všetko z webovej alebo mobilnej aplikácie, stačí si vytvoriť účet v Reduxi Cloud Reduxi Cloud

Reaktivácia Hotspotu

Ak sa vám nepodarilo nakonfigurovať sieť (napr. z dôvodu preklepu v hesle Wi-Fi) alebo ak sa zmenilo SSID siete alebo heslo, budete musieť prekonfigurovať sieť Reduxi.

Ak chcete znova aktivovať hotspot a znova sa pripojiť k ovládaču, postupujte podľa týchto krokov:

• Vložte ihlu alebo špendlík do resetovacieho tlačidla a stlačte ho – ešte neuvoľňujte.

• Podržte tlačidlo stlačené 10 – 15 sekúnd, kým nezačne blikať 2. LED dióda zhora.

• Uvoľnite tlačidlo. Druhá LED dióda stále bliká

• Hotspot bude k dispozícii na pripojenie približne do jednej minúty.

• Ak sa nevykoná žiadna akcia (napr. 1 hodinu), hotspot sa vypne a vráti sa k predchádzajúcim nastaveniam siete.

Tento proces je podobný obnoveniu výrobných nastavení, s jedným kľúčovým rozdielom: zariadenie musí zostať počas celej procedúry zapnuté.

Reduxi Cloud

Reduxi Cloud je online webová a mobilná aplikácia. Poskytuje bezproblémové monitorovanie v reálnom čase, analytické údaje a kontrolu vášho lokálneho riešenia Reduxi. Reduxi Cloud prináša používateľský zážitok na najvyššiu úroveň.

Pre prístup k výhodám cloudu Reduxi si vytvorte účet na https://reduxi.app/ alebo si nainštalujte mobilnú aplikáciu Reduxi Mobilná aplikácia

• Po vytvorení nového účtu a nastavení hesla budete požiadaní o pridanie nového ovládača Reduxi. Definujete názov a potom zaregistrujete ovládač Reduxi pomocou kódu QR na zadnej strane ovládača Reduxi alebo napísaním sériového čísla Reduxi, ktoré sa nachádza naľavo od kódov QR.
• Tým ste prepojili svoj Reduxi Controller s aplikáciou Reduxi Could.
• Teraz ste plne pripravení riadiť spotrebu energie a začať šetriť náklady.



3. ŠPECIFIKÁCIE

3.1. Rozmery

• Stolný kryt s možnosťou pripojenia na DIN lištu IEC/EN 60715 TH35.
• Rozmery: 150 x 100 x 30 mm.
• Ochrana proti vniknutiu: <IP20.
• Hmotnosť: 230 g.



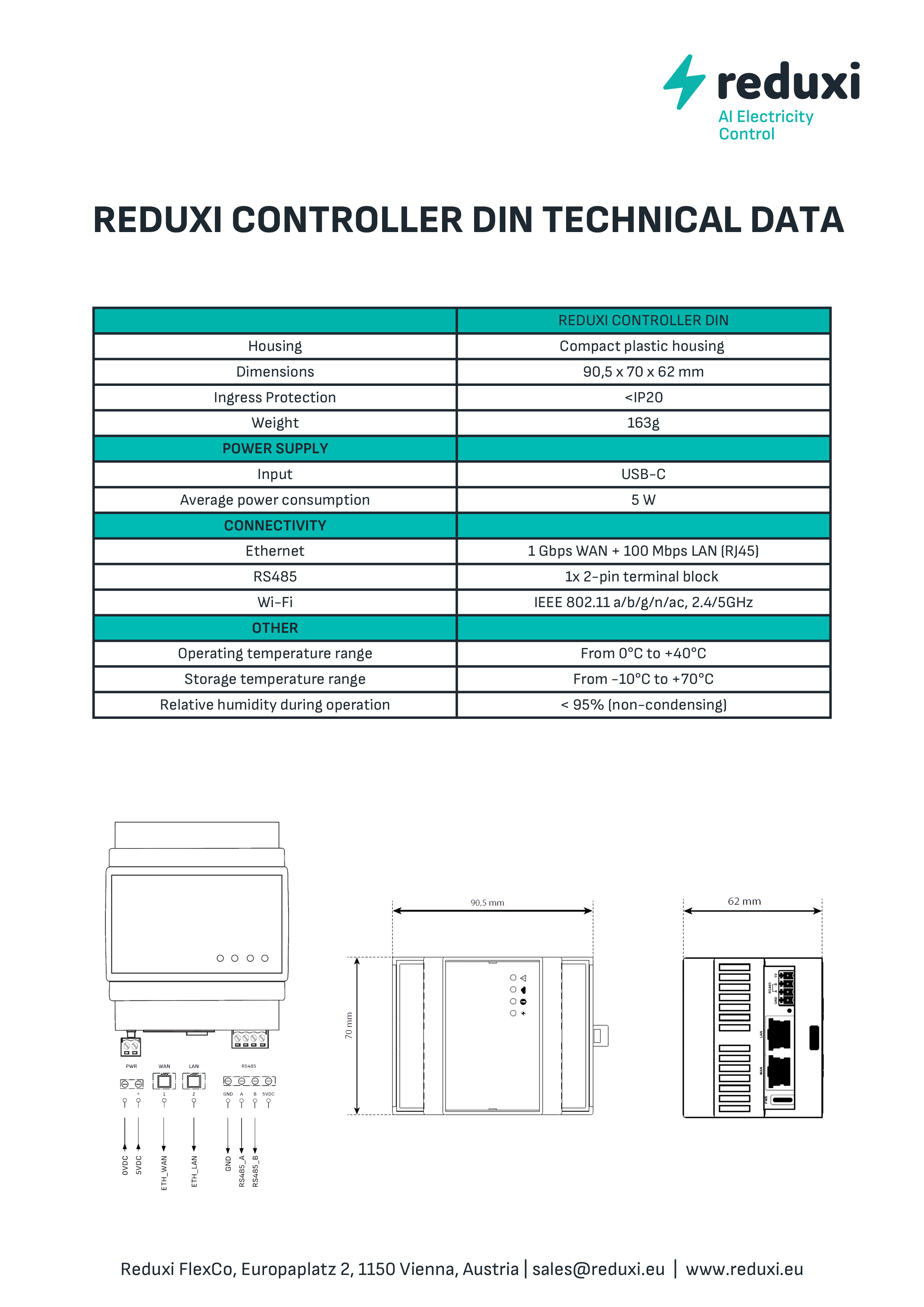

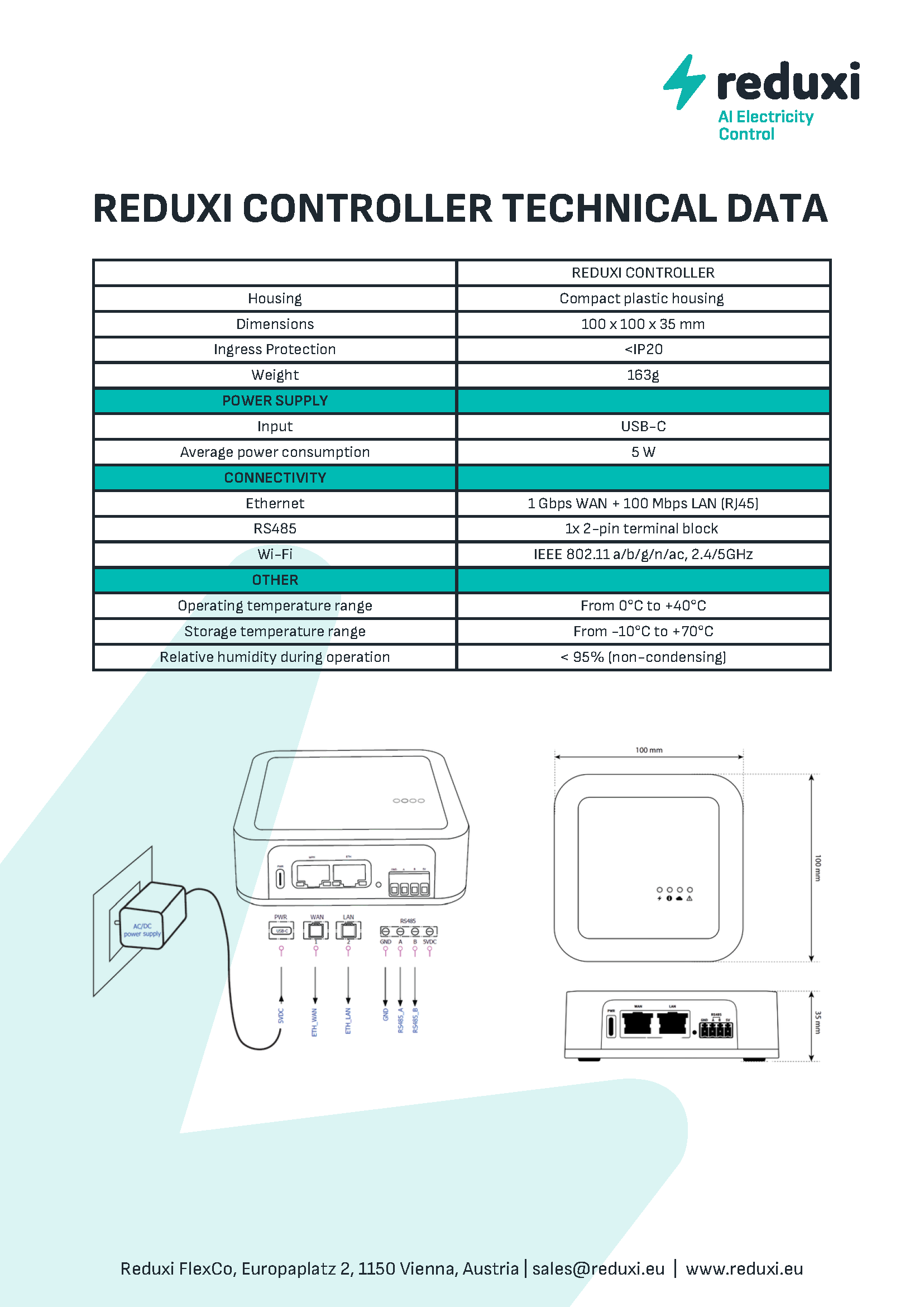

3.2. Technické údaje

NAPÁJANIE
Napájacie napätie - DC Jack	12 - 24 V DC
Priemerná spotreba energie pri 12 V DC	250 mA
Napájacie napätie - PoE	48 V
Typ PoE	IEEE 802.3 pri type 1



PINS
Napájanie	2-pinový konektor DC
Ethernet	RJ45 10/100 Mbps (polovičný/plný duplex)
RS485	2x 2-pinová svorkovnica



KONEKTIVITA
Ethernet	10/100 Mbps
Wi-Fi	IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485	2x 921600 BAUD polovičný duplex



INÉ
Rozsah prevádzkových teplôt	Od 0 °C do +40 °C
Rozsah skladovacích teplôt	Od -10 °C do +70 °C
Relatívna vlhkosť počas prevádzky	< 95 % (bez kondenzácie)
Ochrana proti vniknutiu	< IP20



3.3. Pripojenie vývodov

3.3.1. Tlačidlo Reset

Nasledujúcim postupom môžete obnoviť továrenské nastavenie zariadenia Reduxi.

• Odpojte zariadenie Reduxi od napájania.
• Stlačte tlačidlo resetovania ihlou a podržte ho (neuvoľňujte ho).
• Pripojte zariadenie Reduxi k napájaniu.
• Pokračujte v stláčaní resetovacieho tlačidla s ihlou po dobu 30-60 sekúnd, kým nezačnú blikať kontrolky LED.
• Po tom, ako začnú blikať kontrolky LED, uvoľnite tlačidlo resetovania.
• Počkajte 3-5 minút, kým Reduxi obnoví všetko do továrenských nastavení.

Varovanie: V prípade obnovenia výrobných nastavení sa budete musieť pripojiť k ovládaču Reduxi od začiatku. Všetky údaje sa stratia.

3.3.2. Napájanie

Obrázok 1: Rozloženie napájacích vývodov (označené ako číslo 1)

Zariadenie musí byť napájané obmedzeným výkonom alebo napájacím zdrojom spĺňajúcim požiadavky PS2 podľa IEC 62368-1.



3.3.3. Ethernet - RJ45

Obrázok 2: Vývody siete Ethernet (označené číslom 2)



PIN č.	Funkcia	Rýchlosť prenosu dát: 10/100 Mbps.  Kategória: CAT5.  Zelené svetlo signalizuje pripojenie.  Oranžové svetlo signalizuje premávku .  Automatický crossover.
1	TX+
2	TX-
3	RX+
4	PoE
5	PoE
6	RX-
7	PoE
8	PoE

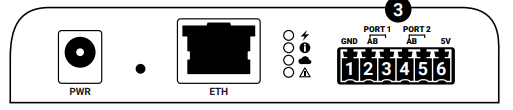

3.3.4. Komunikačné rozhrania RS485

Obrázok 3: Vývody komunikačných rozhraní (označené číslom 3).



Spoločný základ  A + (port 1)  B - (port 1)

4. A + (port 2) 5. B - (port 2) 6. Pomocný výstup +5 V DC

• Rýchlosť prenosu dát: 921600 BAUD.
• Polovičný duplex.
• Úroveň napätia: 0 V - 5 V.

K dispozícii sú aj ďalšie adaptéry na podporu komunikácie tretích strán. Pre zoznam aktuálne dostupných doplnkov a cien nás prosím kontaktujte.



3.3.5. Indikačné svetlá LED

Najprv z hornej LED diódy - zelené svetlo: Napájanie je aktívne.  Druhá LED dióda zhora – zelené svetlo: (svieti – systém je spustený, bliká – hotspot je aktívny); Červené svetlo: Chyba.  Tretia LED dióda zhora - zelené svetlo: (vypnuté - žiadne pripojenie, zelené - pripojenie v poriadku, blikajúce zelené - chyba v pripojení). Štvrtá zhora LED - Červené svetlo: bliká červeno - chyba v niektorom z pridaných zariadení.





4. VŠEOBECNÉ POKYNY NA POUŽÍVANIE

• Používaním tohto zariadenia akceptujete zásady ochrany osobných údajov a zmluvné podmienky
• Prečítajte si tieto pokyny a uschovajte si ich pre budúce použitie. Dodržiavajte všetky upozornenia a pokyny.
• Umiestnenie: Uistite sa, že výrobok je umiestnený na stabilnom, nevibrujúcom povrchu.
• Rozbaľovanie: Pred pripojením výrobku k zdroju napájania odstráňte všetky obalové materiály.
• Vetranie: Ventilačné otvory udržiavajte voľné; na výrobok neklaďte žiadne predmety.
• Vlhkosť a kvapaliny: Chráňte výrobok pred pôsobením kvapalín, dažďa alebo vlhkosti.
• Čistenie: Pred čistením výrobok vždy odpojte od elektrickej siete. Používajte len mäkkú, suchú handričku; vyhnite sa tekutým čistiacim prostriedkom alebo čistiacim prostriedkom v spreji.
• Otvorené pracovné miesta: Do otvorov nevkladajte žiadne predmety.
• Opravy a úpravy: Nepokúšajte sa výrobok sami otvárať alebo opravovať, pretože tým stratíte záruku. Opravy by mali vykonávať len kvalifikovaní servisní technici.
• Premiestnenie: Pred premiestnením výrobku ho odpojte od napájania.
• Štítky: Všetky pôvodné etikety uchovávajte neporušené a neodstraňujte ich z výrobku.
• Zdroje tepla: Vyhnite sa inštalácii výrobku v blízkosti zdrojov tepla, ako sú radiátory, ohrievače alebo iné zariadenia, ktoré vytvárajú teplo.
• Napájací kábel: Napájací kábel: bezpečne nainštalujte a zabezpečte, aby nehrozilo nebezpečenstvo zakopnutia alebo aby nebol vystavený potenciálnemu poškodeniu predmetmi, ktoré by ho mohli stlačiť alebo skrútiť.
• Príslušenstvo: Používajte len príslušenstvo alebo ďalšie vybavenie odporúčané výrobcom.
• Odpojenie od siete: Odpojte výrobok od zdroja napájania počas elektrických búrok alebo ak ho nebudete dlhší čas používať.
• Požiadavky na napätie: Pripojte výrobok len k zásuvke, ktorá zodpovedá požiadavkám na napätie uvedeným v tomto návode.
• Prístup k napájaniu: Zabezpečte, aby bol vstup napájania na zariadení vždy prístupný a funkčný.
• Elektrické zaťaženie: Nepreťažujte elektrické zásuvky, predlžovacie káble ani panely s ističmi.

5. VYHLÁSENIE O ZHODE

Spoločnosť Amibit týmto vyhlasuje, že výrobok REDUXI Controller, verzia 1.2 je v súlade so smernicou 2014/53/EÚ. Úplné znenie vyhlásenia o zhode je k dispozícii na tejto webovej adrese: link.

6. EÚ - LIKVIDÁCIA A RECYKLÁCIA

Symbol označuje, že výrobok by mal byť zlikvidovaný v súlade s miestnymi zákonmi a predpismi. Vyradené zariadenie odneste do príslušného zberného strediska odpadu. Vhodnou likvidáciou odpadových zariadení pomáhate chrániť prírodné zdroje a zabezpečujete udržateľný rozvoj životného prostredia.



Výrobca

Názov: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikačné číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefón: +386 (0)3 777 01 40



Dokument

Účel: Reduxi Controler - používateľská príručka

Verzia: V2.0 11.2024



Autorské práva

© 2022 AMIBIT d.o.o.

Všetky práva vyhradené. Žiadna časť tohto dokumentu nesmie byť reprodukovaná, uložená v pamäťovom a vyhľadávacom systéme alebo v akejkoľvek inej forme, elektronickej, elektrostatickej, na magnetickej páske, fotokopírovaná alebo inak bez predchádzajúceho písomného súhlasu spoločnosti AMIBIT d.o.o.
