REDUXI GATEWAY

Používateľská príručka

Verzia V2.0 11.2024

www.reduxi.eu


1. Úvod

Brána Reduxi je rozširujúca jednotka systému Reduxi, ktorá umožňuje prevod sériových signálov RS485 na internetový protokol TCP/IP. Je určený na použitie v prípadoch, keď počet sériových vstupov (2x RS485) na riadiacej jednotke Reduxi nepostačuje potrebám používateľa, pokiaľ ide o pripojenie zariadení k portom RS485. Slúži aj ako pomocné zariadenie v situáciách, keď je vzdialenosť medzi zariadením a riadiacou jednotkou Reduxi príliš veľká na priame káblové pripojenie k portom RS485.

Brána Reduxi sa používa aj v prípadoch, keď sú na reguláciu zariadenia potrebné dva reléové výstupy, napríklad pri riadení tepelného čerpadla prostredníctvom funkcie SmartGrid Ready (SG Ready).

Okrem toho môže brána Reduxi slúžiť ako meracie zariadenie na monitorovanie elektrických prúdov. V tomto prípade sú prúdové kliešte pripojené k prúdovým vstupom brány Reduxi, čo umožňuje zber údajov o spotrebe. Údaje o napätí sa potom získavajú priamo z riadiacej jednotky Reduxi.


2. Informácie o pripojení inštalácie

  • Pripojte adaptér AC-DC k bráne Reduxi a potom zapojte adaptér do elektrickej zásuvky. Prvá kontrolka LED zhora by mala začať svietiť na zeleno.
  • Prejdite do sieťových nastavení sietí WiFi v mobilnom zariadení alebo počítači a pripojte sa k prístupovému bodu zariadenia Gateway.
  • Ak sa vyskakovacie okno nezobrazí automaticky, otvorte prehliadač a prejdite na http://gateway.local.
  • Na prihlásenie použite používateľské meno "admin" a heslo "admin".
  • Nastavte káblovú alebo bezdrôtovú sieť a pripojte zariadenie Reduxi k miestnej sieti (odporúča sa nastaviť statickú IP adresu).
  • Kliknite na tlačidlo "uložiť" a teraz pripojte mobilný telefón alebo počítač k rovnakej káblovej alebo bezdrôtovej lokálnej sieti, ku ktorej ste predtým pripojili bránu Reduxi.
  • Riadiaca jednotka Reduxi by už mala byť pripojená k miestnej internetovej sieti (Reduxi Controller).
  • Postupujte podľa ďalších častí týkajúcich sa pripojenia reléových výstupov a inštalácie snímačov prúdu.
  • Ďalšie informácie o konfigurácii/inštalácii softvéru nájdete na webovej stránke s najnovšou dokumentáciou: https://support.reduxi.eu.

Informácie o konfigurácii/inštalácii softvéru nájdete v online príručke Reduxi Local support.reduxi.eu.


3. Špecifikácie

3.1. Rozmer

  • Stolný kryt s možnosťou pripojenia na lištu DIN IEC/EN 60715 TH35.
  • Rozmery: 100 x 100 x 35 mm.
  • Ochrana proti vniknutiu: <IP20.
  • Hmotnosť: 230 g.




3.2. Technické údaje



NAPÁJANIE
Napájacie napätie - DC Jack  12 - 24 V DC
Maximálny prúd pri 12 V DC  200 mA



PINS
Napájanie  2-pinový konektor DC
Ethernet  RJ45 10/100 Mbps (polovičný/plný duplex)
RS485

2x 2-pinová svorkovnica
Vstupný prúd snímača

3x 3,5 mm (CT1, CT2, CT3) 0-1 V
Reléové výstupy

2x DO(NO/COM/NC) - max. 5A



KONEKTIVITA
Ethernet  10/100 Mbps
Wi-Fi  IEEE 802.11 a/b/g/n/ac, 2,4/5GHz
RS485  2x 921600 BAUD polovičný duplex



INÉ
Rozsah prevádzkových teplôt  Od 0 °C do +40 °C
Rozsah skladovacích teplôt  Od -10 °C do +70 °C
Relatívna vlhkosť počas prevádzky  < 95 % (bez kondenzácie)
Ochrana proti vniknutiu  < IP20



3.3. Pripojenie vývodov

3.3.1. Tlačidlo Reset




Nasledujúcim postupom môžete obnoviť továrenské nastavenie brány Reduxi:

  • Stlačte ihlu a nepúšťajte ju (pokračujte v stláčaní).
  • Pokračujte v stláčaní resetovacej ihly viac ako 7 sekúnd, kým sa nerozsvietia všetky kontrolky LED.

  • Keď sa rozsvietia kontrolky LED, uvoľnite tlačidlo.

  • Počkajte 30 sekúnd, kým Reduxi Gateway obnoví všetko do továrenských nastavení.



3.3.2. Napájanie


Obrázok 1: Rozloženie napájacích vývodov (označené ako
číslo 1)


Zariadenie sa napája s obmedzeným výkonom
alebo napájacím zdrojom, ktorý je v súlade s PS2
podľa IEC 62368-1.



3.3.3. Ethernet - RJ45 a RS485

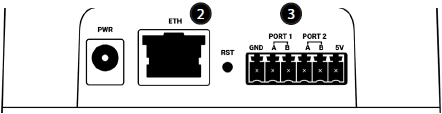

Obrázok 2: Ethernetový port (označený číslom 2) a komunikačné porty RS485 (označené číslom 3).

Ethernetový port (označený číslom 2):

PIN č.  Funkcia
  • Rýchlosť prenosu dát: 10/100 Mbps.
  • Kategória: CAT5.
  • Zelené svetlo signalizuje pripojenie.
  • Oranžové svetlo signalizuje premávku.
  • Automatický crossover.
1  TX+
2  TX-
3  RX+
6  RX-

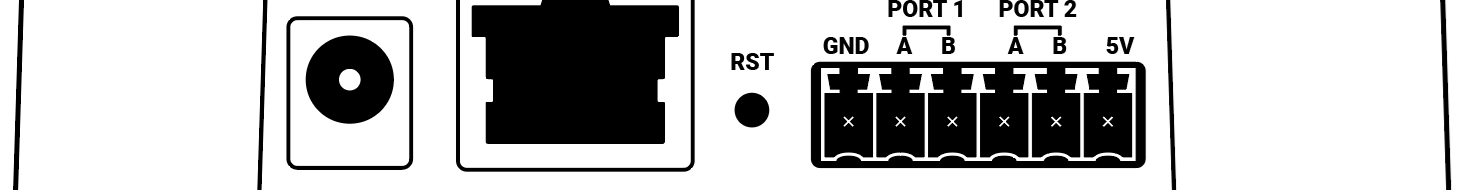

Komunikačné porty RS485 (označené číslom 3):

  1. GND
  2. A + (port 1)
  3. B - (port 1)
  4. A + (port 2)
  5. B - (port 2)
  6. Výstup +5 V DC
  • Rýchlosť prenosu dát: 921600 BAUD.
  • Polovičný duplex.
  • Úroveň napätia: 0 V - 5 V.

K dispozícii sú aj ďalšie komunikačné moduly pre externé zariadenia. Pre aktuálny zoznam modulov a cenník nás prosím kontaktujte.

3.3.4. Komunikačné rozhrania

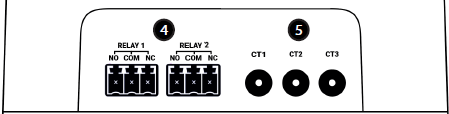

Reléový výstup (označený číslom 4):

  • max. 5A AC/DC

Vstupy snímača prúdu (označené číslom 5):

  • 3x3,5 mm (I1, I2, I3) - 0-1 V

3.3.5. Indikačné svetlá LED


Prvé svetlo LED:

  • zelená: napájanie je zapnuté.
  • modrá: internetové pripojenie je aktívne.
  • červená: chyba.
  • biela: aktualizácia/reset

Druhé svetlo LED:

  • zelená bliká: čítanie PORT1.
  • modré blikanie: zápis PORT1.

Tretie svetlo LED:

  • zelená bliká: čítanie PORT2.
  • modré blikanie: zápis PORT2.
  • žltá: MODUS komunikácia.

Štvrté svetlo LED:

  • zelená: relé 1 zapnuté.
  • modrá: relé 2 zapnuté.
  • turki: relé 1 a relé 2 zapnuté.



4. Všeobecné pokyny na používanie

  • Používaním tohto zariadenia akceptujete Zásady ochrany osobných údajov a Podmienky používania.
  • Prečítajte si tieto pokyny a uschovajte si ich pre budúce použitie. Dodržiavajte všetky upozornenia a pokyny.
  • Umiestnenie: Uistite sa, že výrobok je umiestnený na stabilnom, nevibrujúcom povrchu.
  • Rozbaľovanie: Pred pripojením výrobku k zdroju napájania odstráňte všetky obalové materiály.
  • Vetranie: Ventilačné otvory udržiavajte voľné; na výrobok neklaďte žiadne predmety.
  • Vlhkosť a kvapaliny: Chráňte výrobok pred pôsobením kvapalín, dažďa alebo vlhkosti.
  • Čistenie: Pred čistením výrobok vždy odpojte od elektrickej siete. Používajte len mäkkú, suchú handričku; vyhnite sa tekutým čistiacim prostriedkom alebo čistiacim prostriedkom v spreji.
  • Otvorené pracovné miesta: Do otvorov nevkladajte žiadne predmety.
  • Opravy a úpravy: Nepokúšajte sa výrobok sami otvárať alebo opravovať, pretože tým stratíte záruku. Opravy by mali vykonávať len kvalifikovaní servisní technici.
  • Premiestnenie: Pred premiestnením výrobku ho odpojte od napájania.
  • Štítky: Všetky pôvodné etikety uchovávajte neporušené a neodstraňujte ich z výrobku.
  • Zdroje tepla: Vyhnite sa inštalácii výrobku v blízkosti zdrojov tepla, ako sú radiátory, ohrievače alebo iné zariadenia, ktoré vytvárajú teplo.
  • Napájací kábel: Napájací kábel: bezpečne nainštalujte a zabezpečte, aby nehrozilo nebezpečenstvo zakopnutia alebo aby nebol vystavený potenciálnemu poškodeniu predmetmi, ktoré by ho mohli stlačiť alebo skrútiť.
  • Príslušenstvo: Používajte len príslušenstvo alebo ďalšie vybavenie odporúčané výrobcom.
  • Odpojenie od siete: Odpojte výrobok od zdroja napájania počas elektrických búrok alebo ak ho nebudete dlhší čas používať.
  • Požiadavky na napätie: Pripojte výrobok len k zásuvke, ktorá zodpovedá požiadavkám na napätie uvedeným v tomto návode.
  • Prístup k napájaniu: Zabezpečte, aby bol vstup napájania na zariadení vždy prístupný a funkčný.
  • Elektrické zaťaženie: Nepreťažujte elektrické zásuvky, predlžovacie káble ani panely s ističmi.
