Reduxi Gateway
REDUXI GATEWAY
Používateľská príručka
Verzia V3.0 09.2025
Textový popis tohto obrázka
Čiarový nákres puzdra zariadenia Reduxi Gateway v perspektíve, čierny obrys na bielom, bez textu. Plochý štvorcový obal so zaoblenými rohmi a šikmou hornou stranou. Na prednej strane je zapustený panel s malou čiernou bodkou vľavo a zvislým stĺpcom štyroch malých prázdnych kruhov (LED) vpravo od nej.
1 Úvod
2
Informácie o inštalácii a pripojení
- Pripojte adaptér AC-DC k Reduxi Gateway a potom adaptér zapojte do zásuvky. Prvá LED dióda zhora by sa mala rozsvietiť nazeleno.
- Na konfiguráciu brány použite mobilnú aplikáciu Reduxi
- Bránu môžete nakonfigurovať aj podľa nasledujúcich krokov
- Prejdite do nastavení siete Wi-Fi na mobilnom zariadení alebo počítači a pripojte sa k prístupovému bodu zariadenia Gateway.
Softvérovú konfiguráciu a inštaláciu nájdete v online príručke Reduxi Local na support.reduxi.eu.
3
Špecifikácie
3.1. Rozmery
Stolové puzdro s možnosťou upevnenia na lištu DIN podľa IEC/EN 60715 TH35.
Rozmery: 100 x 100 x 35 mm.
Stupeň krytia: <IP20.
Hmotnosť: 230 g.
Textový popis tohto obrázka
Technický čiarový výkres zariadenia Reduxi Gateway na bielom pozadí, dva pohľady. Pohľad zhora: štvorec so zaoblenými rohmi a menším zaobleným štvorcom vo vnútri, s rozmerovými šípkami: šírka 100 mm (hore) a výška 100 mm (pravá strana). Pod ním pohľad spredu na stranu s konektormi s rozmerom výšky 35 mm (pravá strana). Pohľad spredu ukazuje zľava doprava: okrúhly napájací konektor s popisom PWR; ethernetový port RJ45 s popisom ETH; dve skupiny skrutkovacích svoriek s popismi PORT1 a PORT2. Pod puzdrom sú vidieť dve malé nožičky.
3.2. Technické údaje
| POWER SUPPLY | |
| Napájacie napätie – konektor DC | 12 – 24 V DC |
| Maximálny prúd pri 12 V DC | 200 mA |
| PINS | |
| Napájanie | 2-pólový konektor DC |
| Ethernet | RJ45 10/100 Mbps (half / full duplex) |
| RS485 |
2x 2-pólová svorkovnica |
| Vstupný prúd snímača (verzia 1) |
3x 3,5mm (CT1, CT2, CT3) 0-1V |
| Vstupný prúd snímača (verzia 2) |
Konektor RJ12 pre (CT1, CT2, CT3) 0-1V |
| Reléové výstupy (verzia 1) |
2x DO(NO/COM/NC) - max. 5A |
| Reléové výstupy (verzia 2) |
3x DO(NO/COM/NC) - max. 5A |
| CONNECTIVITY | |
| Ethernet | 10/100 Mbps |
| Wi-Fi | IEEE 802.11 a/b/g/n/ac, 2.4/5GHz |
| RS485 | 2x 921600 BAUD half duplex |
| OTHER | |
| Rozsah prevádzkových teplôt | Od 0 °C do +40 °C |
| Rozsah skladovacích teplôt | Od -10 °C do +70 °C |
| Relatívna vlhkosť počas prevádzky | < 95 % (bez kondenzácie) |
| Stupeň krytia | < IP20 |
3.3. Zapojenie konektorov

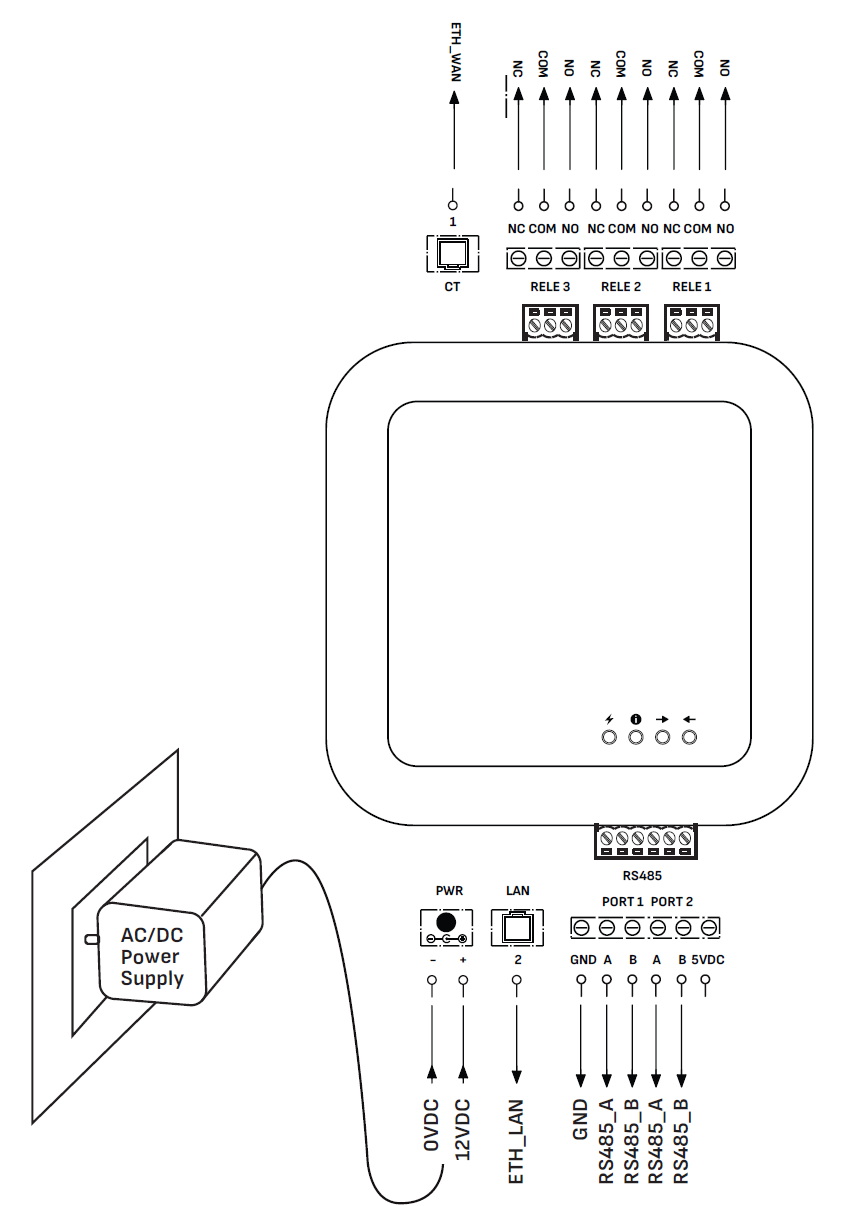

3.3.1. Schéma zapojenia (verzia 2)
Textový popis tohto obrázka
Čiernobiela schéma zapojenia (verzia 2) zariadenia Reduxi Gateway, pohľad zhora na zaoblené štvorcové puzdro s menším zaobleným štvorcom vo vnútri. Horný okraj: tri trojpólové skrutkovacie svorkovnice s popisom RELE 3, RELE 2 a RELE 1 (zľava doprava). Každá má piny NC, COM, NO so šípkami nahor k popisom NC, COM, NO pri každom relé. Vľavo od nich konektor s popisom CT s číslom 1 a šípkou nahor k popisu ETH_WAN. Predný okraj puzdra: štyri kruhy LED so symbolmi (blesk, ikona informácií, šípka doprava, šípka doľava). Pod puzdrom: šesťpólová skrutkovacia svorka s popisom RS485 s PORT 1 a PORT 2 nad pinmi. Popisy pinov zľava doprava: GND, A, B, A, B, 5VDC. Šípky vedú od GND, A, B, A, B nadol k popisom GND, RS485_A, RS485_B, RS485_A, RS485_B (5VDC nemá šípku). Ďalej vľavo: okrúhly napájací konektor PWR so značkami - a +; šípky od popisov 0VDC a 12VDC ukazujú nahor na piny - a +. Od konektora vedie kábel k napájaciemu zdroju AC/DC zapojenému do nástennej zásuvky nakreslenej vľavo. Vedľa PWR: port LAN RJ45 s číslom 2 a šípkou nadol k popisu ETH_LAN.
3.3.2. Tlačidlo reset
Textový popis tohto obrázka
Detailný čiarový nákres strany s konektormi zariadenia Reduxi Gateway, čierny na bielom, hore orezaný. Zľava doprava: okrúhly napájací konektor; ethernetový port RJ45; malé okrúhle čierne tlačidlo s popisom RST (reset); šesťpólová skrutkovacia svorka. Popisy nad svorkou: GND, A, B (A a B spojené zátvorkou pod PORT 1), A, B (spojené zátvorkou pod PORT 2), 5V.
Podľa nasledujúceho postupu môžete Reduxi Gateway obnoviť na továrenské nastavenia:
Stlačte ihlu a nepúšťajte ju (stále tlačte).
Tlačte resetovaciu ihlu viac ako 7 sekúnd, kým sa nerozsvietia všetky LED diódy.
Počkajte 30 sekúnd, kým Reduxi Gateway obnoví všetko na továrenské nastavenia.
3.3.3. Napájanie
Textový popis tohto obrázkaČierny čiarový nákres na bielom pozadí ľavej časti strany s konektormi kontroléra Reduxi, orezaný. Štvorcová zásuvka s čiernym číselným odznakom 1 vo vnútri je pod sebou označená PWR. Vpravo od nej je malá čierna bodka a potom ľavý okraj čierneho portu RJ45, odrezaný okrajom obrázka. Obrys puzdra má zaoblený ľavý horný roh. Obrázok 1: Zapojenie napájania (označené ako |
Textový popis tohto obrázkaČierny nákres symbolu na bielom pozadí s nadpisom 1. DC jack. Symbol je okrúhla zásuvka napájania DC so znamienkom mínus v kruhu vľavo, kruhom zásuvky s vyplneným stredom v strede a znamienkom plus v kruhu vpravo, spojenými krátkymi čiarami. Zariadenie sa musí napájať z obmedzeného zdroja |
3.3.4. Ethernet – RJ45 a RS485
Textový popis tohto obrázka
Čiarový nákres strany s konektormi zariadenia Reduxi Gateway, čierny na bielom. Zľava doprava: okrúhly napájací konektor s popisom PWR; ethernetový port RJ45 s popisom ETH s čiernym okrúhlym odznakom 2; malé okrúhle tlačidlo reset s popisom RST; šesťpólová skrutkovacia svorka s čiernym okrúhlym odznakom 3. Popisy pinov: GND, A, B (zoskupené pod PORT 1), A, B (zoskupené pod PORT 2), 5V.
Obrázok 2: Ethernetový port (označený číslom 2) a komunikačné porty RS485 (označené číslom 3).
Ethernetový port (označený číslom 2):
| PIN no. | Funkcia |
|
| 1 | TX+ | |
| 2 | TX- | |
| 3 | RX+ | |
| 6 | RX- |
Komunikačné porty RS485 (označené číslom 3):
GND
A + (port 1)
B – (port 1)
A + (port 2)
B – (port 2)
Výstup +5 V DC
- Rýchlosť prenosu údajov: 921600 BAUD.
- Half duplex.
- Úroveň napätia: 0 V - 5 V.
K dispozícii sú aj ďalšie komunikačné moduly pre externé zariadenia. Aktuálny zoznam modulov a cenník vám poskytneme na požiadanie.
3.3.5. Komunikačné rozhrania
Verzia 1
Textový popis tohto obrázka
Čiarový nákres strany s relé a CT zariadenia Reduxi Gateway, čierny na bielom (orezaný výrez prednej strany puzdra). Ľavá skupina s čiernym okrúhlym odznakom 4: dve trojpólové skrutkovacie svorkovnice. RELAY 1 s pinmi s popisom NO, COM, NC; RELAY 2 s pinmi s popisom NO, COM, NC. Pravá skupina s čiernym okrúhlym odznakom 5: tri okrúhle čierne zásuvky (vstupy CT) s popisom CT1, CT2, CT3.

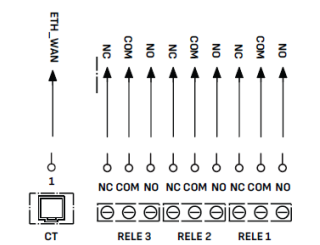

Verzia 2
Textový popis tohto obrázka
Čiernobiely detail zapojenia konektorov relé a CT zariadenia Reduxi Gateway. Vľavo konektor s popisom CT s číslom 1 a zvislou šípkou nahor k popisu ETH_WAN. Vedľa neho tri trojpólové skrutkovacie svorkovnice s popisom RELE 3, RELE 2 a RELE 1 (zľava doprava). Každá svorkovnica má piny s popisom NC, COM, NO. Od každého z deviatich pinov ukazuje zvislá šípka nahor na otočený popis NC, COM, NO.
Reléový výstup (označený číslom 4):
- max. 5A AC/DC
Vstupy prúdových snímačov (označené číslom 5):
- 3x3.5mm(I1, I2, I3) - 0-1V (verzia 1)
- 1x RJ45 - 0-1V (verzia 2)
3.3.5. Indikačné LED diódy
Textový popis tohto obrázka
Schéma štyroch pozícií indikačných LED diód zariadenia Reduxi Gateway, čierny čiarový nákres na bielom. Štyri prázdne (nesvietiace) kruhy v rade, každý so symbolom nad sebou: 1) blesk (napájanie); 2) dve protiľahlé šípky s číslom 1 nad nimi (prenos údajov, port 1); 3) dve protiľahlé šípky s číslom 2 nad nimi (prenos údajov, port 2); 4) symbol relé (obdĺžnik s uhlopriečkou). Žiadne farby ani text okrem čísel 1 a 2.
|
Prvá LED dióda:
Druhá LED dióda:
Tretia LED dióda:
Štvrtá LED dióda:
|
4 Všeobecné pokyny na používanie
- Používaním tohto zariadenia súhlasíte so zásadami Privacy policy a s podmienkami Terms and conditions
- Prečítajte si tieto pokyny a uschovajte ich na neskoršie použitie. Dodržiavajte všetky upozornenia a pokyny.
- Umiestnenie: Produkt umiestnite na stabilný povrch bez vibrácií.
- Rozbalenie: Pred pripojením produktu k napájaniu odstráňte všetok obalový materiál.
- Vetranie: Vetracie otvory nezakrývajte; na produkt nič nekladte.
- Vlhkosť a kvapaliny: Chráňte produkt pred kvapalinami, dažďom a vlhkosťou.
- Čistenie: Pred čistením produkt vždy odpojte zo zásuvky. Používajte iba mäkkú, suchú handričku; nepoužívajte tekuté čistiace prostriedky ani spreje.
- Otvory: Do otvorov nevkladajte žiadne predmety.
- Opravy a úpravy: Produkt sa nepokúšajte otvárať ani opravovať sami, pretože tým zanikne záruka. Opravy smú vykonávať iba kvalifikovaní servisní technici.
- Premiestnenie: Pred premiestnením produkt odpojte od napájania.
- Štítky: Všetky pôvodné štítky nechajte neporušené a neodstraňujte ich z produktu.
- Zdroje tepla: Produkt neinštalujte v blízkosti zdrojov tepla, ako sú radiátory, ohrievače alebo iné spotrebiče, ktoré produkujú teplo.
- Napájací kábel: Napájací kábel uložte bezpečne tak, aby o neho nikto nezakopol a aby ho predmety nemohli privrieť alebo skrútiť a poškodiť.
- Príslušenstvo: Používajte iba príslušenstvo alebo ďalšie zariadenia odporúčané výrobcom.
- Odpojenie: Produkt odpojte od zdroja napájania počas búrky alebo ak ho dlhší čas nebudete používať.
- Požiadavky na napätie: Produkt pripájajte iba do zásuvky, ktorá zodpovedá požiadavkám na napätie uvedeným v týchto pokynoch.
- Prístup k napájaniu: Dbajte na to, aby bol napájací vstup zariadenia vždy prístupný a funkčný.
- Elektrické zaťaženie: Nepreťažujte elektrické zásuvky, predlžovacie káble ani rozvádzače s ističmi.
