1. Fyzické pripojenie

Pripojte RS485 k modulu CM-v-3. Identifikácia modulu sa líši podľa voliteľného doplnku, ktorý merač energie podporuje (RS485, CS, GSM-GPRS, UMTS(3G), MODBUS TCP/IP Current loop, ETHERNET).

#1 Prvá možnosť - pripojenie PINS na voliteľnej karte

Pripojte PINS voliteľnej karty - nastavenia merača energie Iskraemeco - kanál 3
27: A
29: B
28: GND

#2 Druhá možnosť - pripojenie PINS priamo na merači energie - nastavenia merača energie Iskraemeco - kanál 1

Od spoločnosti Elektro Ljubljana sme dostali informáciu, že tento port je vždy aktívny a nevyžaduje dodatočnú konfiguráciu.

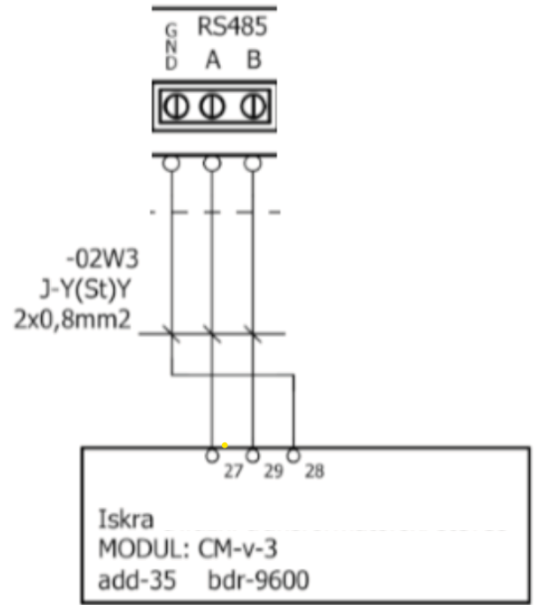

Pripojenie Iskraemecto MT880 k RS485

Reduxi -> Iskra MT880
PIN A -> PIN 27
PIN B -> PIN 29
PIN GND -> PIN 28

2. Získajte sériové číslo merača energie

Sériové číslo možno vyčítať z merača energie. Pozrite si obrázok nižšie. Červený štvorec zobrazuje posledné štyri číslice sériového čísla. Ďalšia časť sériového čísla je z bezpečnostných dôvodov skrytá. Vo vašom prípade prečítajte z merača energie celé sériové číslo.

3. Získanie adresy fyzického zariadenia (HDLC adresa)

Adresa sú posledné dve čísla merača energie zo sériového čísla.

Napríklad vyššie uvedené sériové číslo je 59.

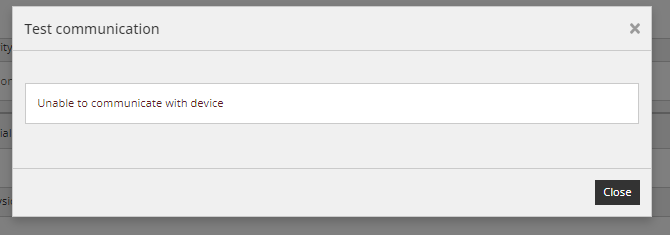

Ak táto adresa nefunguje, musíme k sériovému číslu pridať 16. Napríklad: 59 + 16 = 75

Explanation of the process and another example:

4. Pridanie zariadenia do Reduxi Configurator

Najprv sa môžete prihlásiť do Reduxi Configurator pomocou Reduxi Configurator cez prehliadač.

1. Kliknite na položku Pridať zariadenie

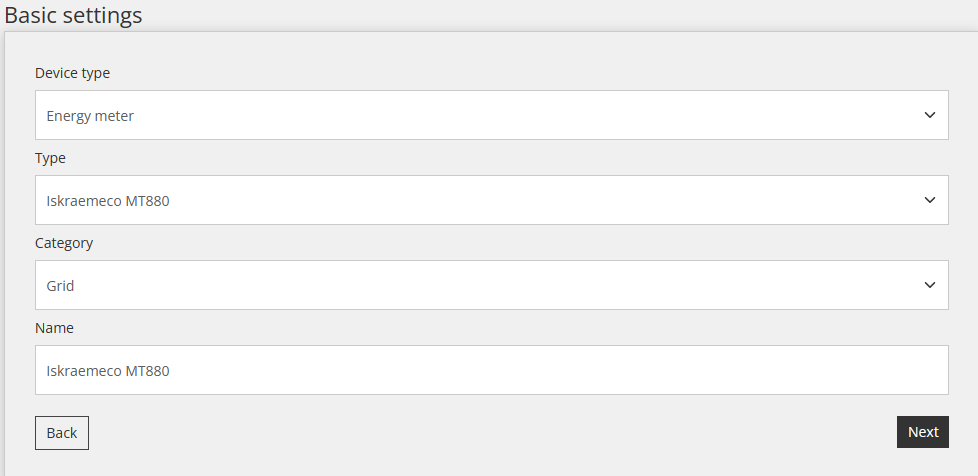

2. Zadajte základné nastavenia

3. Vyberte komunikačný kanál

4. Zadajte konfiguráciu zariadenia

Sériové číslo = odčítajte ho z merača energie Iskraemeco

Fyzická adresa zariadenia: pozri vyššie

Adresa fyzického zariadenia: pozri vyššie

Adresa klienta = 1 (predvolené nastavenie)

Heslo= o heslo požiadajte svojho poskytovateľa služieb

Externý pomer CT = pomer prúdov - ak máte 250A/5A, výsledok je 50

Externý pomer VT = pomer vysokého napätia. Len v prípade, že je počítadlo na strednom napätí namiesto na 230 V

5. Zadajte a vyberte položku Advance settings (Predbežné nastavenia)
