1. Ako psychicky pripojiť Landis+Gyr E570 ZMY S2 k Reduxi Controller?

Pre pripojenie cez RS485 si pozrite obrázok nižšie.

2. Získanie adresy fyzického zariadenia (HDLC adresa)

Napríklad:

Číslo Serila: 73852799
Adresa zariadenia HDLC: 2799+1000=3799

3. Pridanie zariadenia do Reduxi Configurator

Najprv sa môžete prihlásiť do Reduxi Configurator pomocou Reduxi Configurator cez prehliadač.

1. Kliknite na položku Pridať zariadenie

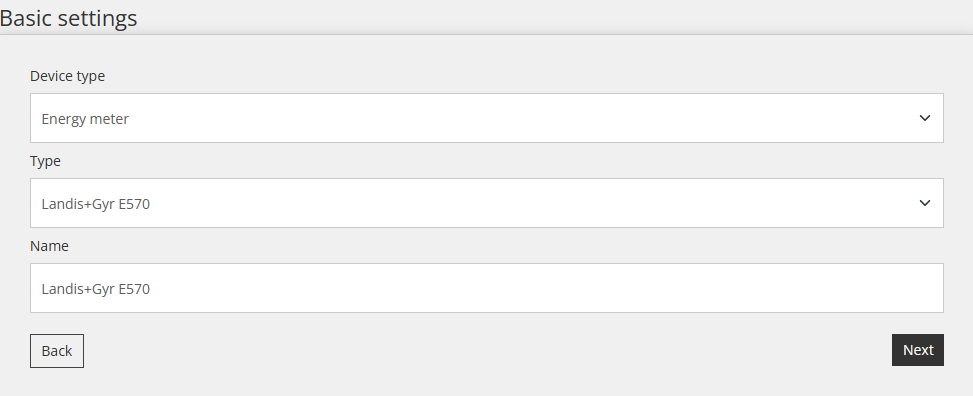

2. Zadajte základné nastavenia

3. Vyberte komunikačný kanál

Poznámka. V závislosti od konfigurácie merača energie musíte zvoliť správnu paritu. Otestujte medzi rôznymi kombináciami parity, aby ste našli funkčné nastavenie.

4. Zadajte konfiguráciu zariadenia

Sériové číslo = prečítajte ho z merača energie Iskraemeco

Fyzická adresa zariadenia: pozri vyššie

Logické ID zariadenia = 1 (predvolené)

Adresa klienta = 1 (predvolené nastavenie)

Heslo = o heslo požiadajte svojho poskytovateľa služieb

Pomer externého CT = pomer prúdov - ak máte 250A/5A, výsledok je 5

Pomer externého VT = pomer vysokého napätia. Len v prípade, že je počítadlo na strednom napätí namiesto na 230V

5. Zadajte a vyberte nastavenia Advance
