1. Ako nastaviť rozhranie M-Bus na merači Landis+Gyr E350?

Ak chcete nakonfigurovať elektromer, postupujte podľa článku Ako nakonfigurovať Landis+Gyr E350 ali E450 v nástroji MAP120.

2. Fyzické pripojenie

Pripojte M-BUS na merači energie priamo k Reduxi Landis Converter RS485-M-BUS. Prvé štyri kolíky na elektromere sú k dispozícii pre M-BUS. Obrázok nižšie ukazuje, že môžete použiť prvé dva kolíky vľavo alebo 3. a 4. kolíky vľavo.

Zo strany prevodníka Reduxi Landis RS485 sa pripojte k ovládaču Reduxi alebo bráne Reduxi a vyberte port jedna alebo port dva:

A->A

B->B

GND->GND

Na rozhraní sa objavilo zelené svetlo a blikajúca žltá farba. Ak žltá farba nebliká, elektromer nie je nastavený z elektrorozvodu a údaje neposiela.

3. Získajte sériové číslo elektromera

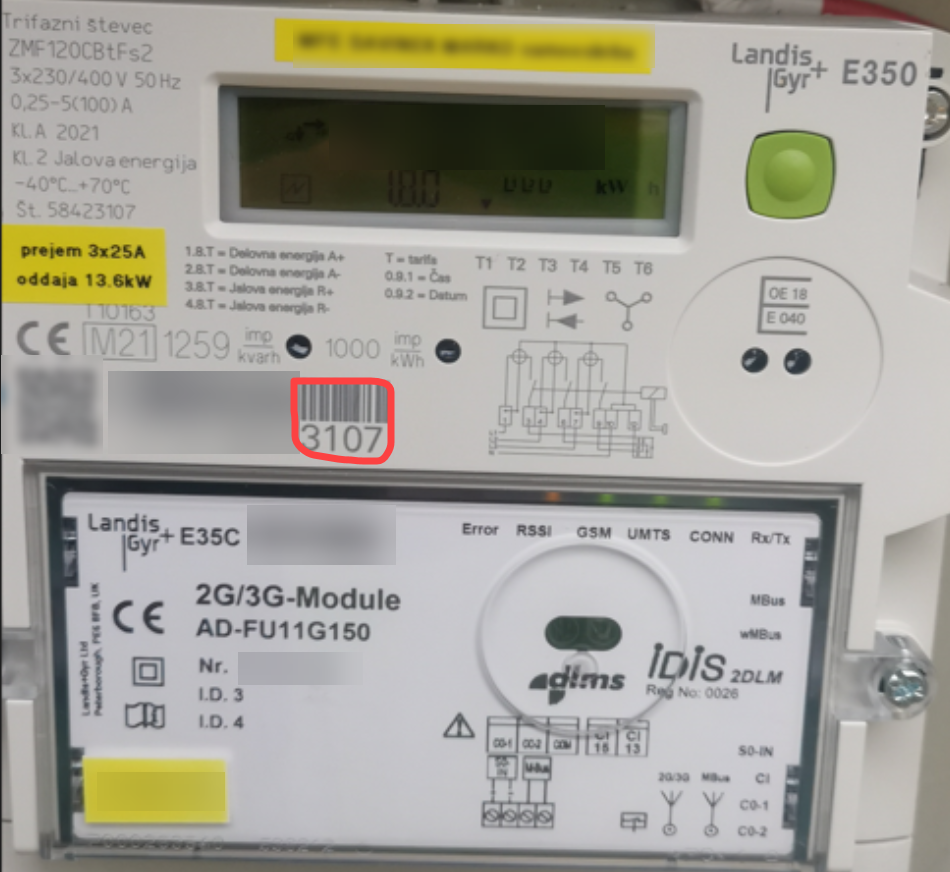

Sériové číslo je možné odčítať z elektromera. Pozrite sa prosím na obrázok nižšie. Červený štvorec zobrazuje posledné štyri číslice seriálu. Ďalší diel seriálu je z bezpečnostných dôvodov skrytý. Vo vašom prípade si prosím prečítajte celý seriál z merača energie.

4. ZískajteAdresa fyzického zariadenia (HDLC adresa)

Adresa sú posledné štyri čísla sériového čísla elektromera.

Napríklad vyššie uvedené sériové číslo je 3107+1000=4107.

5. Pridajte zariadenie do konfigurátora Reduxi

Najprv sa môžete prihlásiť do Reduxi Configurator pomocou Reduxi Configurator cez prehliadač.

1. Kliknite na Pridať zariadenie

2. Zadajte základné nastavenia

3. Vyberte komunikačný kanál

4. Vyberte položku Konfigurácia zariadenia

5. Otestujte komunikáciu

5. Zadajte a vyberte Rozšírené nastavenia
