1. Úvod

Vitajte vo svete Reduxi, ktorý vám umožní prevziať kontrolu nad nákladmi na energiu a efektívnym využívaním elektrickej energie pre udržateľný rozvoj. Hlavné vlastnosti:

  • Riadenie špičkového výkonu,
  • Riadenie výroby solárnych elektrární,
  • Optimalizácia spotreby elektrickej energie.

Presné meranie a analýza spotreby energie sú prvými krokmi k zníženiu spotreby energie. Na dosiahnutie tohto cieľa potrebujete správnu technológiu. Reduxi Converter umožňuje pripojenie merača Landis+Gyr E350, 450 k systému Reduxi prostredníctvom zariadenia Reduxi Controller alebo Reduxi Gateway.

reduxi_pretvornik_all_connectors-Landis_M-bus (1).jpg

2. Pokyny na pripojenie

Pri prvej konfigurácii je potrebné pripojiť Reduxi Converter k Reduxi Controller alebo Reduxi Gateway k portu RS485. Na pripojenie odporúčame použiť dvojito izolovaný krútený pár s opletením (tienený kábel).



  • Dvojito izolovaný krútený pár musí byť pripojený nasledujúcim spôsobom: Prvý vodič na meniči A je pripojený k Reduxi vodič A. Druhý vodič na meniči B je pripojený k Reduxi vodič B. Opletený kábel (tienený kábel) pripojte k GND.
  • Pripojenie Landis+Gyr E350, 450 metrov s dvojvodičovým káblom k prevodníku Reduxi
  • Zelená LED dióda zhora by mala začať svietiť.



Informácie o konfigurácii/inštalácii softvéru nájdete na webovej lokalite, kde nájdete najnovšiu dokumentáciu:

support.reduxi.eu.


3. Špecifikácie

3.1. Rozmery

  • Puzdro stola, ktoré možno pripojiť.
  • Rozmery: 35,4 x 70,4 x 22 mm.
  • Ochrana: <IP20.
  • Hmotnosť: 30 g.

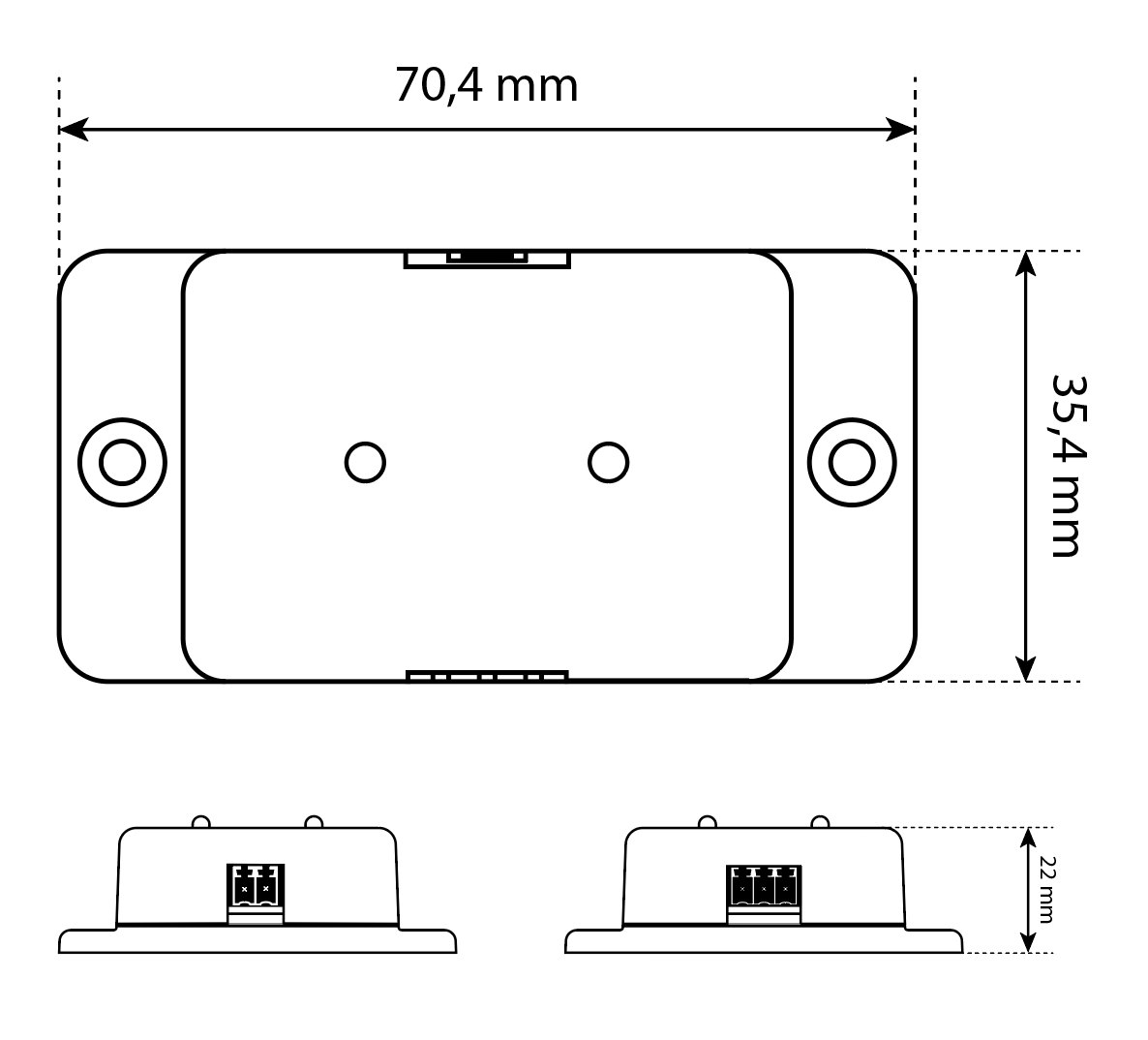

Dĺžka: 35,4 mm Šírka: 70,4 mm Výška: 22 mm



3.2. Technické údaje

POWER DODÁVKA

Napájanie

Landis+Gyr E350, 450 metrov



PINS

Landis+Gyr E350, 450 metrov

1x 2-pinový konektor

RS485

1x 3-pinový konektor



KONEKTIVITA

RS485

V závislosti od nastavení na merači (príklad: 1x 115200 BAUD half duplex)

Landis+Gyr E350, 450 metrov

M-BUS



OSTATNÉ

Rozsah prevádzkových teplôt

Od 0 °C do +40 °C

Rozsah skladovacích teplôt

Od -10 °C do +70 °C

Relatívna vlhkosť počas prevádzky

< 95% (nekondenzuje)

Ochrana

< IP20



3.3. Pripojovacie zástrčky

3.3.1. Zástrčky RS485

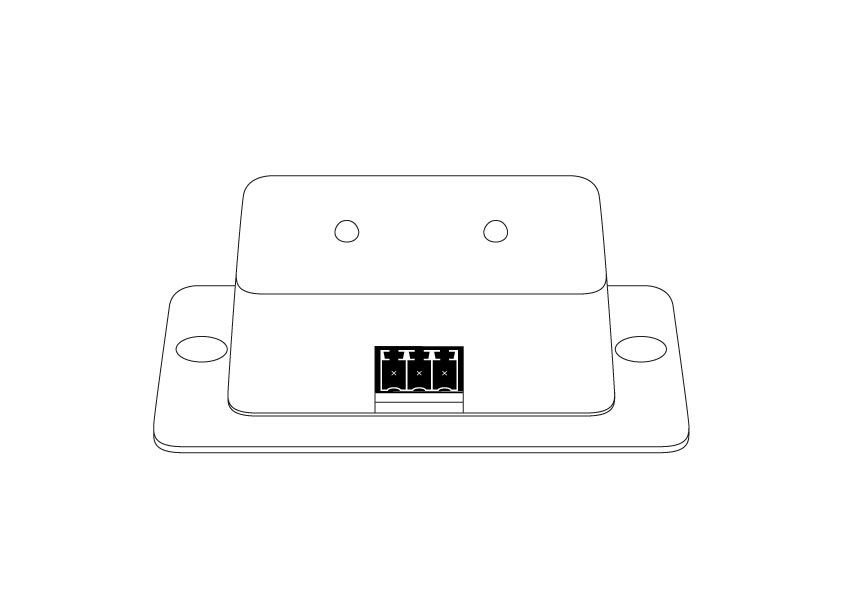

Obrázok 1: Komunikačné konektory RS485 (označené číslom 1).

  • Maximálna rýchlosť prenosu údajov: 921600 BAUD.

  • Polovičný duplex.

  • Úroveň napätia: 0 V - 5 V.



3.3.2. M-BUS

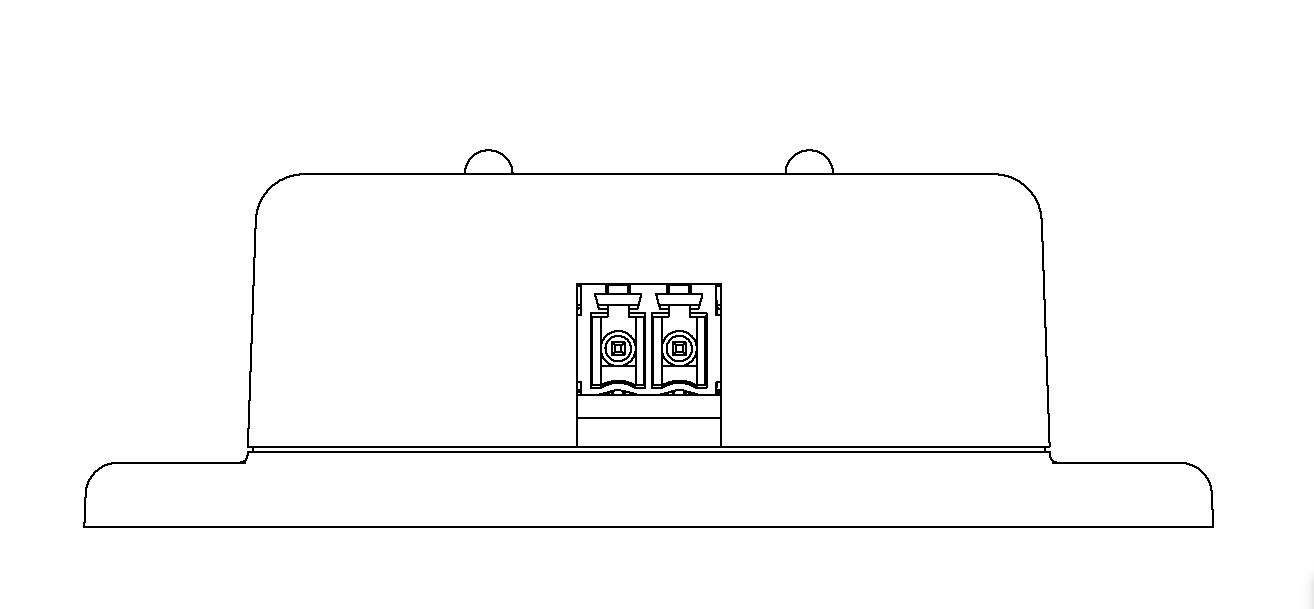

Obrázok 2: Komunikačné konektory 1x 2-pinový konektor (označený číslom 2).

  1. M-BUS
  2. M-BUS
  • Komunikácia cez výstup M-BUS.
  • Úroveň napätia: 12 V - 38 V.



3.3.3. Indikátory LED


Zelená LED: napájanie je aktívne.

Žltá LED: bliká počas prenosu údajov.



4. Všeobecné pokyny na používanie

  • Používaním tohto zariadenia akceptujete Zásady ochrany osobných údajov a Podmienky používania.
  • Prečítajte si tieto pokyny a uschovajte si ich pre budúce použitie. Dodržiavajte všetky upozornenia a pokyny.
  • Umiestnenie: Uistite sa, že výrobok je umiestnený na stabilnom, nevibrujúcom povrchu.
  • Rozbaľovanie: Pred pripojením výrobku k zdroju napájania odstráňte všetky obalové materiály.
  • Vetranie: Ventilačné otvory udržiavajte voľné; na výrobok neklaďte žiadne predmety.
  • Vlhkosť a kvapaliny: Chráňte výrobok pred pôsobením kvapalín, dažďa alebo vlhkosti.
  • Čistenie: Pred čistením výrobok vždy odpojte od elektrickej siete. Používajte len mäkkú, suchú handričku; vyhnite sa tekutým čistiacim prostriedkom alebo čistiacim prostriedkom v spreji.
  • Otvorené pracovné miesta: Do otvorov nevkladajte žiadne predmety.
  • Opravy a úpravy: Nepokúšajte sa výrobok sami otvárať alebo opravovať, pretože tým stratíte záruku. Opravy by mali vykonávať len kvalifikovaní servisní technici.
  • Premiestnenie: Pred premiestnením výrobku ho odpojte od napájania.
  • Štítky: Všetky pôvodné etikety uchovávajte neporušené a neodstraňujte ich z výrobku.
  • Zdroje tepla: Vyhnite sa inštalácii výrobku v blízkosti zdrojov tepla, ako sú radiátory, ohrievače alebo iné zariadenia, ktoré vytvárajú teplo.
  • Napájací kábel: Napájací kábel: bezpečne nainštalujte a zabezpečte, aby nehrozilo nebezpečenstvo zakopnutia alebo aby nebol vystavený potenciálnemu poškodeniu predmetmi, ktoré by ho mohli stlačiť alebo skrútiť.
  • Príslušenstvo: Používajte len príslušenstvo alebo ďalšie vybavenie odporúčané výrobcom.
  • Odpojenie od siete: Odpojte výrobok od zdroja napájania počas elektrických búrok alebo ak ho nebudete dlhší čas používať.
  • Požiadavky na napätie: Pripojte výrobok len k zásuvke, ktorá zodpovedá požiadavkám na napätie uvedeným v tomto návode.
  • Prístup k napájaniu: Zabezpečte, aby bol vstup napájania na zariadení vždy prístupný a funkčný.
  • Elektrické zaťaženie: Nepreťažujte elektrické zásuvky, predlžovacie káble ani panely s ističmi.



Výrobca

Názov: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikačné číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefón: +386 (0)3 777 01 40



Dokument

Účel: Prevodník Reduxi pre Landis+Gyr E350, 450 meter

Verzia: V1.0 12.2022



Autorské práva

© 2022 AMIBIT d.o.o.

Všetky práva vyhradené. Žiadna časť tohto dokumentu nesmie byť reprodukovaná, uložená v pamäťovom a vyhľadávacom systéme alebo v akejkoľvek inej forme, elektronickej, elektrostatickej, na magnetickej páske, fotokopírovaná alebo inak bez predchádzajúceho písomného súhlasu spoločnosti AMIBIT d.o.o.
