1. Nastavenie nabíjacej stanice ABB Terra

Ak chceme, aby bol Reduxi Controller pripojený k nabíjacej stanici ABB Terra, je potrebné upraviť konkrétne nastavenia v samotnej nabíjacej stanici.

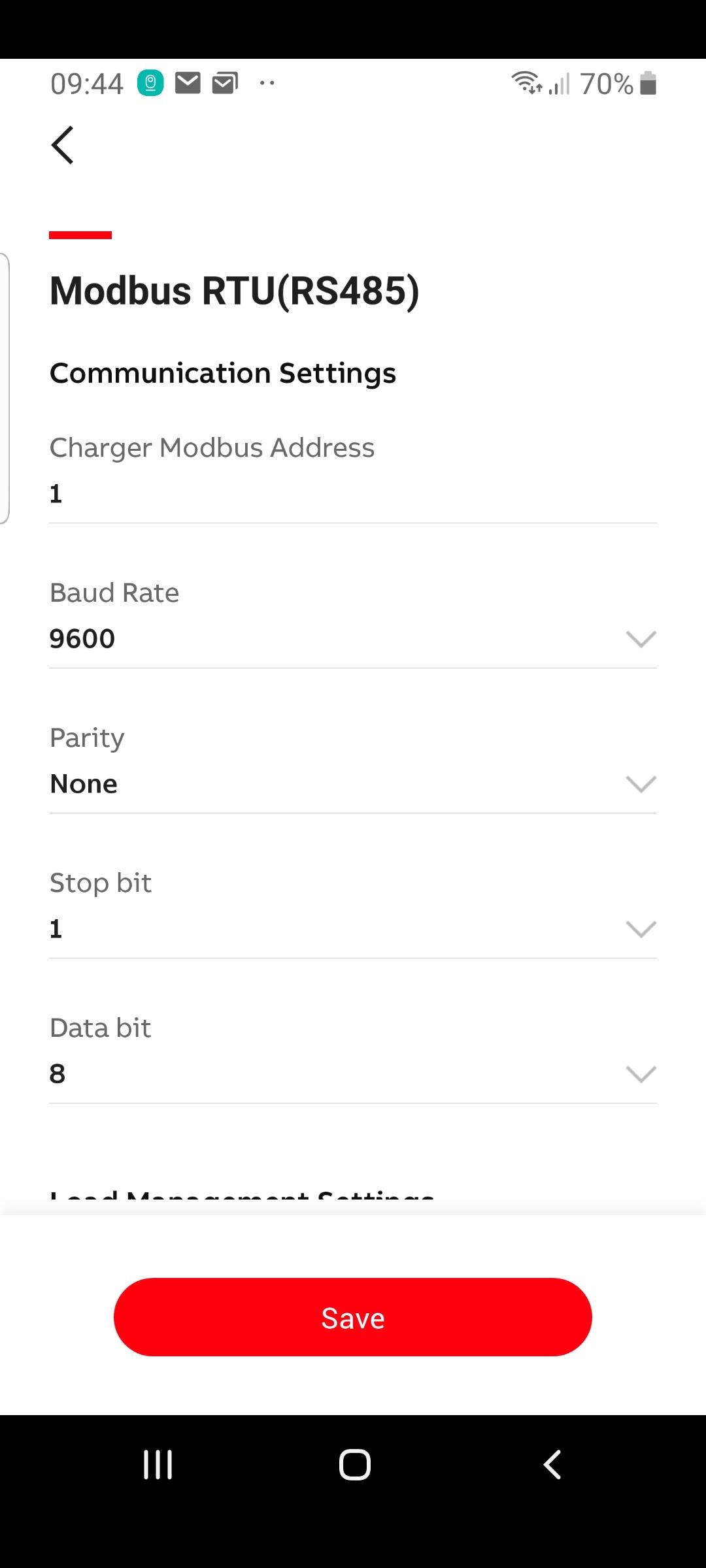

V konfigurácii zariadenia je potrebné nastaviť Modbus komunikáciu na slave.

2. Pridanie zariadenia do Reduxi

Keď je nabíjacia stanica ABB Terra EV správne nakonfigurovaná a pripojená k ovládaču Reduxi, možno ju pridať k ovládaču Reduxi. Pokyny pre prístup k ovládaču sú dostupné na odkaze Reduxi Controller.

Po prihlásení do konfigurátora Reduxi sa zobrazí palubná doska. Ak chcete pridať zariadenia, vyberte možnosť Pridať zariadenie v ľavom dolnom okne.

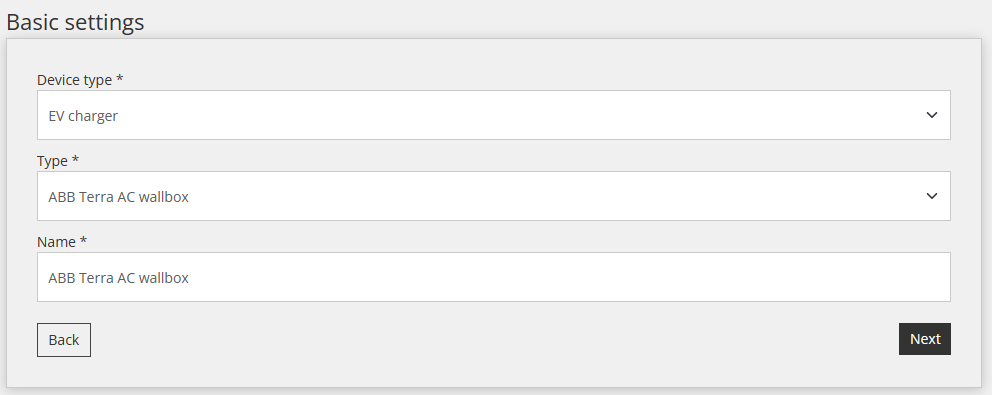

V ďalšom kroku vyberte typ zariadenia, typ a zadajte názov pridaného zariadenia. V našom prípade pri pridávaní nabíjacej stanice ABB Terra zvolíme:

• v poli typ zariadenia: Nabíjačka do auta,
• v krabici typ: ABB Terra AC wallbox a
• v poli Názov: zadajte ľubovoľný názov (napríklad nabíjacia stanica ABB Terra, nabíjacia stanica).

Po zadaní informácií kliknite na možnosť vpravo dole Ďalej.

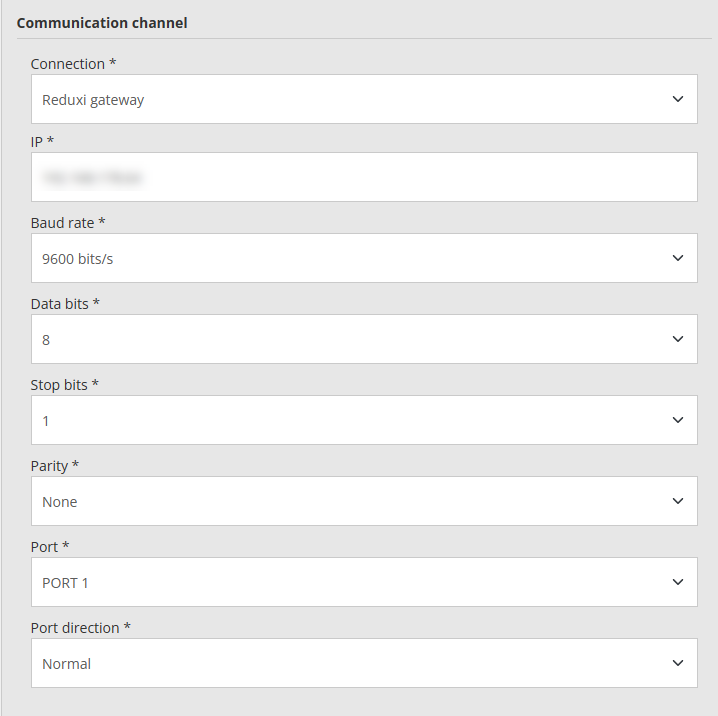

V ďalšom okne definujeme komunikačný kanál a nakonfigurujeme zariadenie. Na obrázku nižšie je zobrazený konfigurátor pre pripojenie cez Reduxi Gateway.

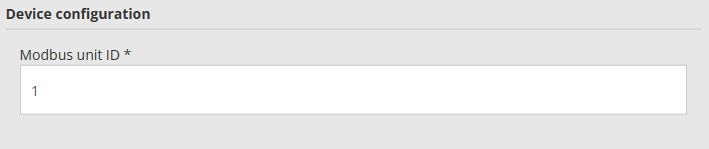

Normálne je ID jednotky Modbus nastavené na 1.

Pomocou tlačidla otestovať komunikáciu skontrolujte, či je komunikácia zariadenia nastavená správne.

Keď dostaneme odpoveď, že obe zariadenia spolu úspešne komunikujú, môžeme zvoliť možnosť Ďalej.

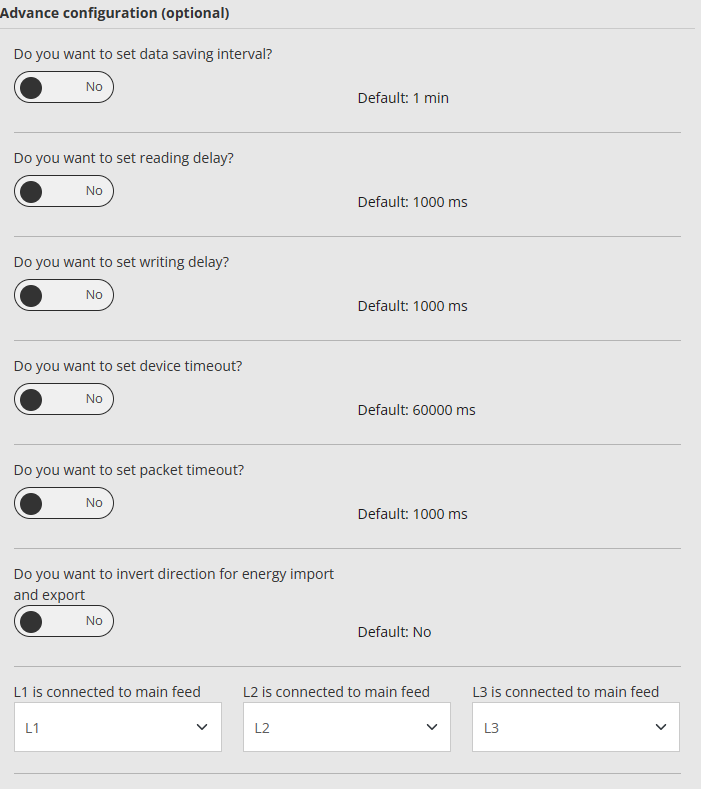

V poslednom okne pridania nabíjacej stanice Schrack si môžete upraviť určité nastavenia podľa vlastných potrieb.

3. Zobrazenie údajov z nabíjacej stanice pre elektromobily ABB Terra

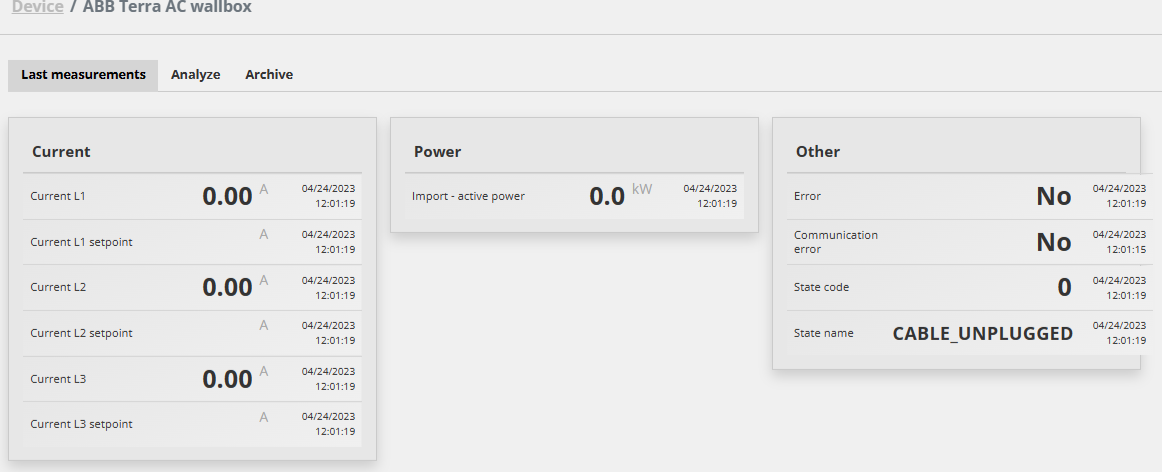

Po úspešnom pridaní nabíjacej stanice ABB Terra EV ju nájdete medzi pridanými zariadeniami. Ak ju vyberieme, zobrazia sa posledné merania z nabíjacej stanice.

Tento článok bol napísaný v spolupráci s E-ING.
