1. Ako nakonfigurovať invertor solárnej elektrárne SolarEdge, aby umožňoval komunikáciu Modbus TCP s regulátorom Reduxi?

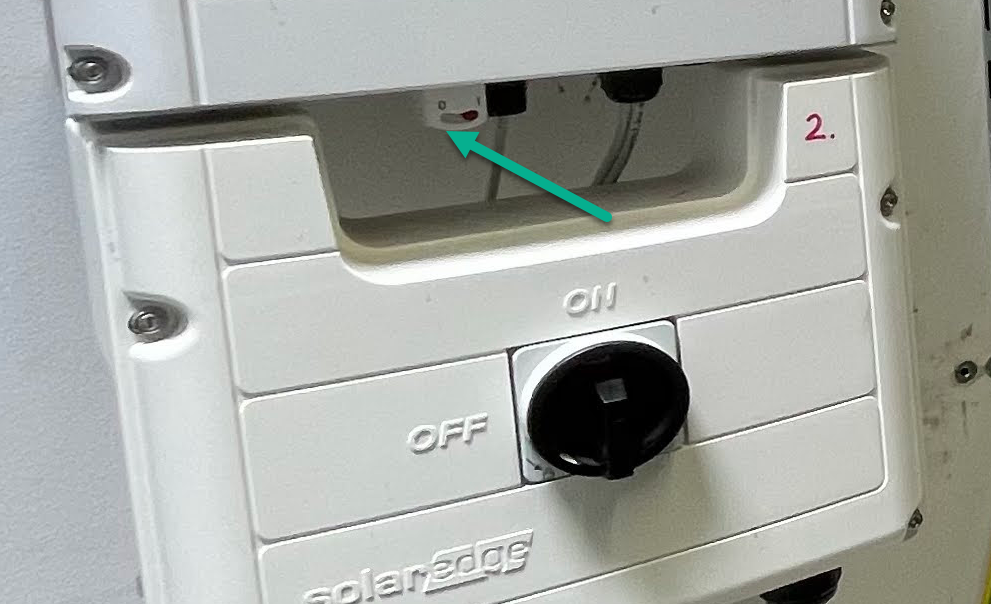

1.1 Vypnite menič

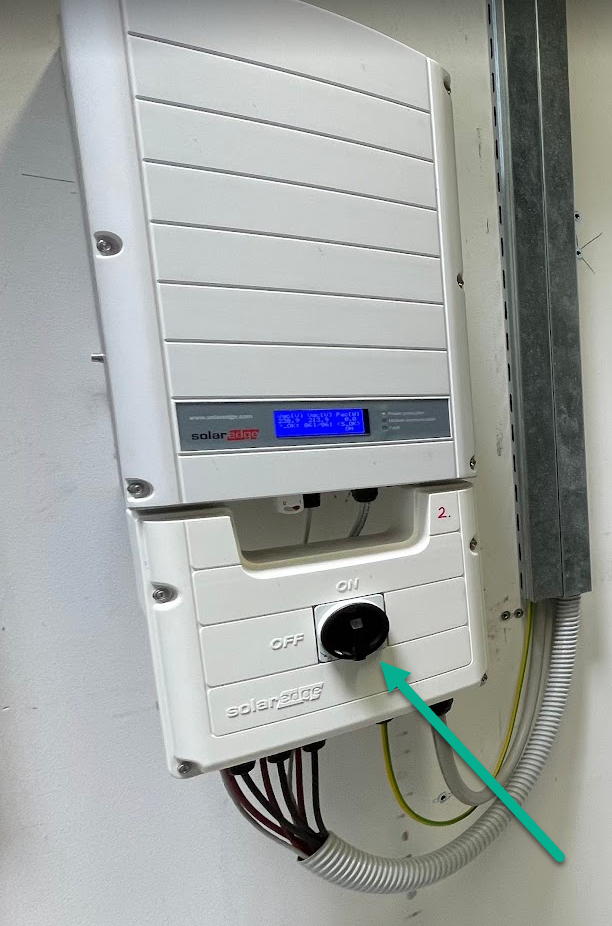

Vypnite menič pomocou spínača v spodnej časti predného panela. Posuňte prepínač z 1 na 0.

Počkajte, kým produkcia energie meniča klesne na 0 W.
Prepnite tiež hlavný vypínač z polohy ON do polohy OFF.

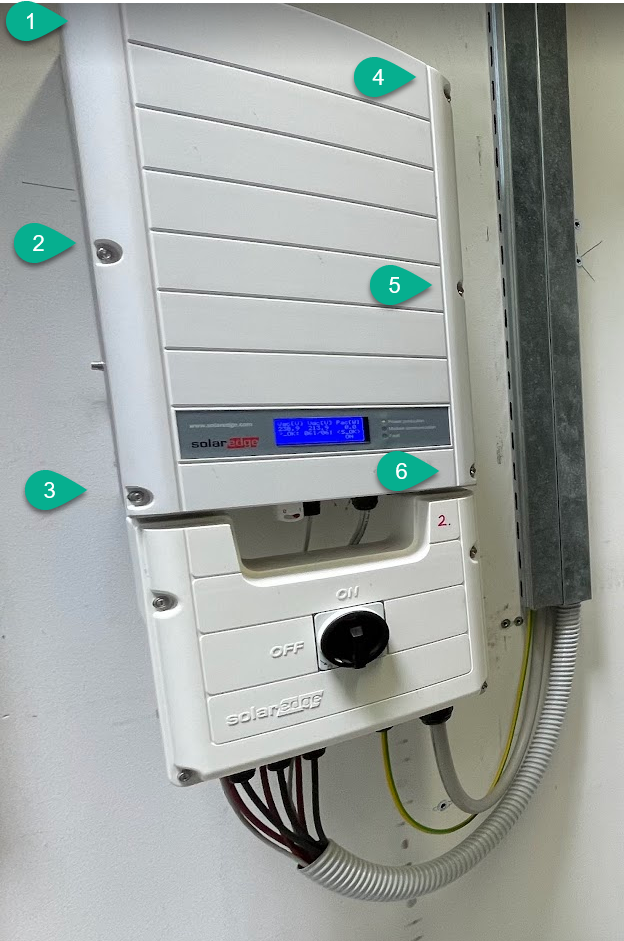

1.1 Odskrutkujte 6x skrutky na prednom kryte

1.2 Povoliť konfiguráciu režimu zobrazenia

Prejdite na zobrazovaciu jednotku, kde nájdete štyri malé tlačidlá a stlačte a podržte to pravé na 4 sekundy.

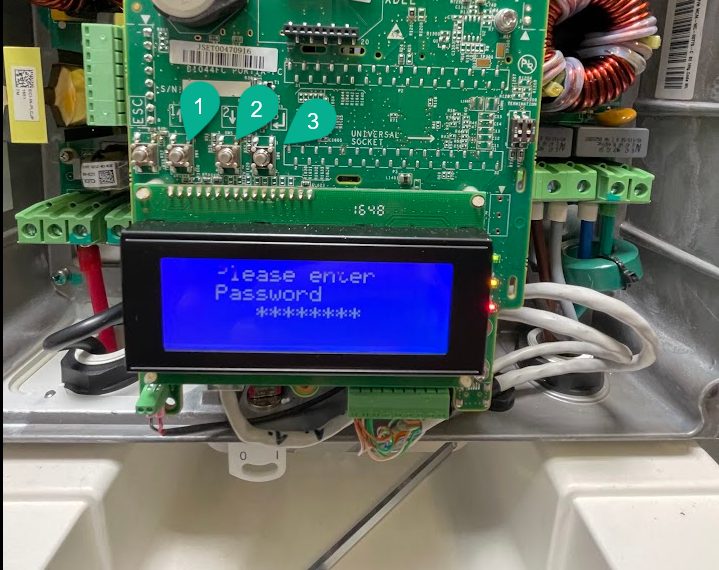

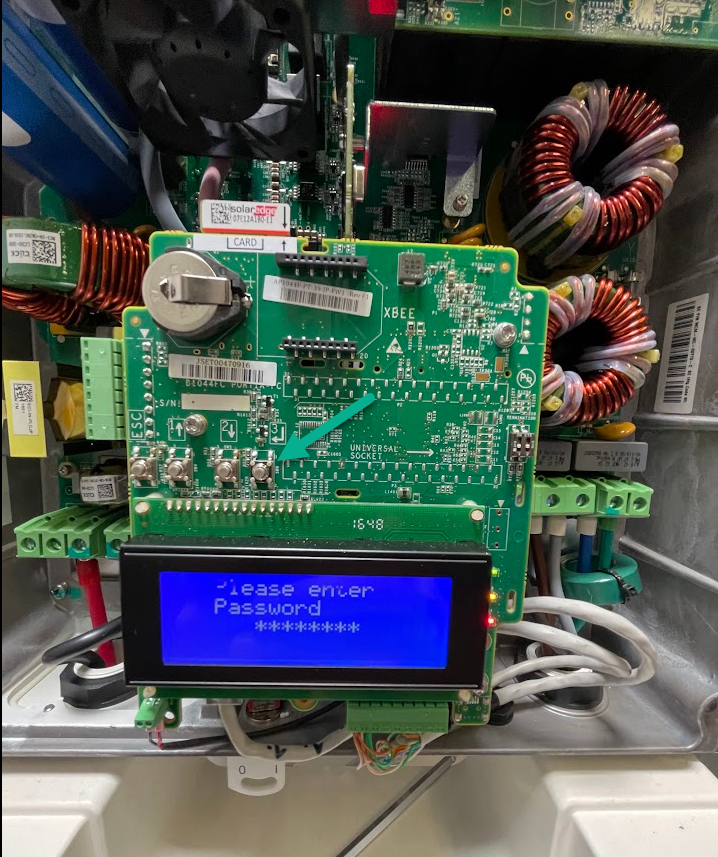

1.3 Budete musieť zadať heslo

Predvolené heslo je „12312312“ (nájdete ho v dokumentácii SolarEdge) stlačením rôznych tlačidiel. Druhé tlačidlo je pre číslo 1, tretie je pre číslo 2 a štvrté je pre číslo 3.

Po vložení správneho hesla automaticky prejde do ďalšej ponuky.

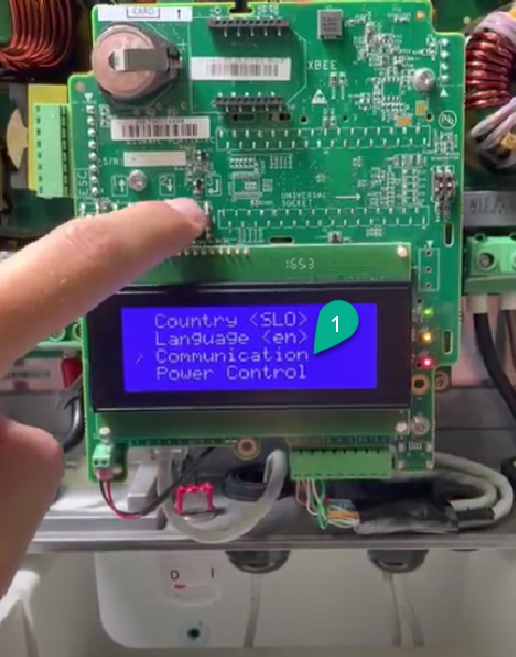

1.4 Nastavte správnu komunikáciu

Stlačením tretieho tlačidla prejdete v ponuke nadol. Stlačte tretie tlačidlo toľkokrát, že znak „>“ bude na pozícii „Komunikácia“ a stlačením štvrtého tlačidla vstúpite do tohto menu Komunikácia.

1.5 Nastavenie pripojenia TCP

Skontrolujte konfiguráciu LAN a povoľte komunikáciu Modbus TCP. Nastavte port Modbus TCP a definujte statickú sieťovú IP (odporúča sa).

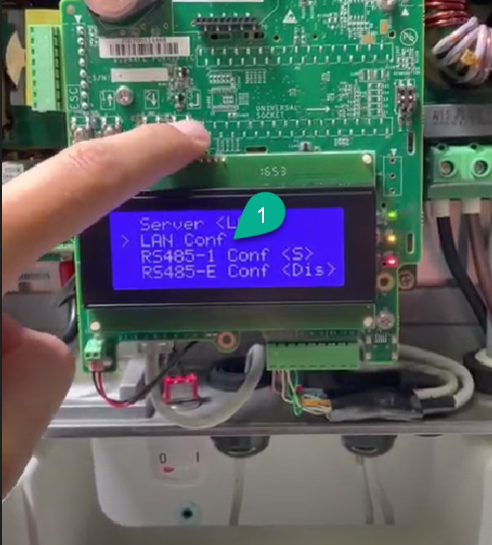

1.5.1 Vyberte LAN Con.f menu

Opäť stlačte tretie tlačidlo, aby ste sa dostali dolu v rámci ponuky, aby ste vybrali „LAN Conf“ a štvrté tlačidlo, aby ste vstúpili do ponuky „LAN Conf“.

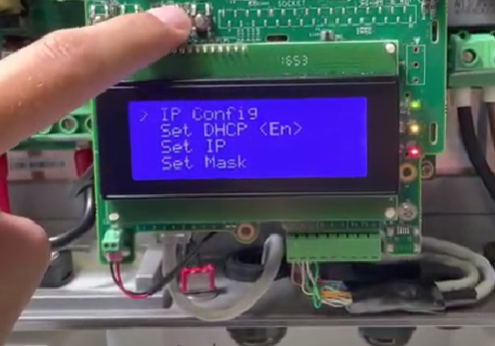

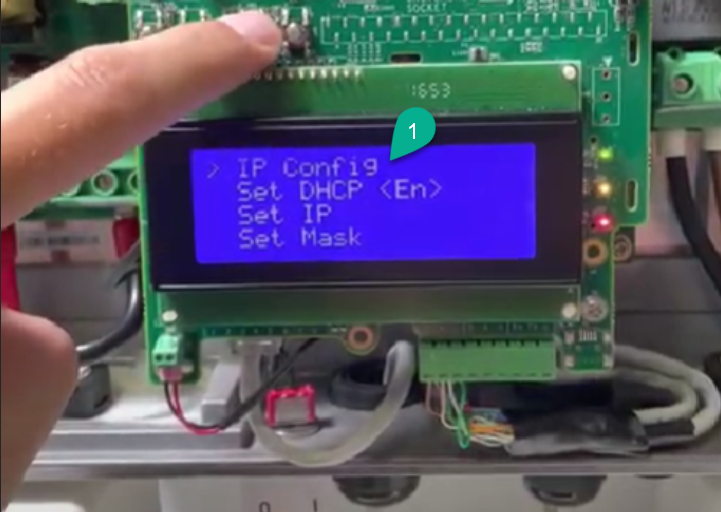

1.5.2 Vyberte ponuku Konfigurácia IP

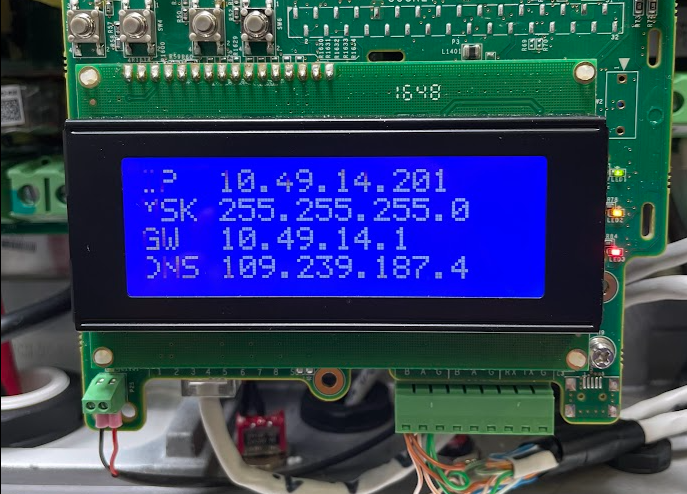

1.5.2 Konfigurácia nastavení IP Config

Vložte statickú "IP adresu", masku, GW a DNS (voliteľné).

Stlačte štvrté tlačidlo a podržte ho, aby ste potvrdili nastavenia vloženia.

1.6 Vráťte sa späť do hlavnej ponuky

Vráťte sa do ponuky stlačením prvého tlačidla.

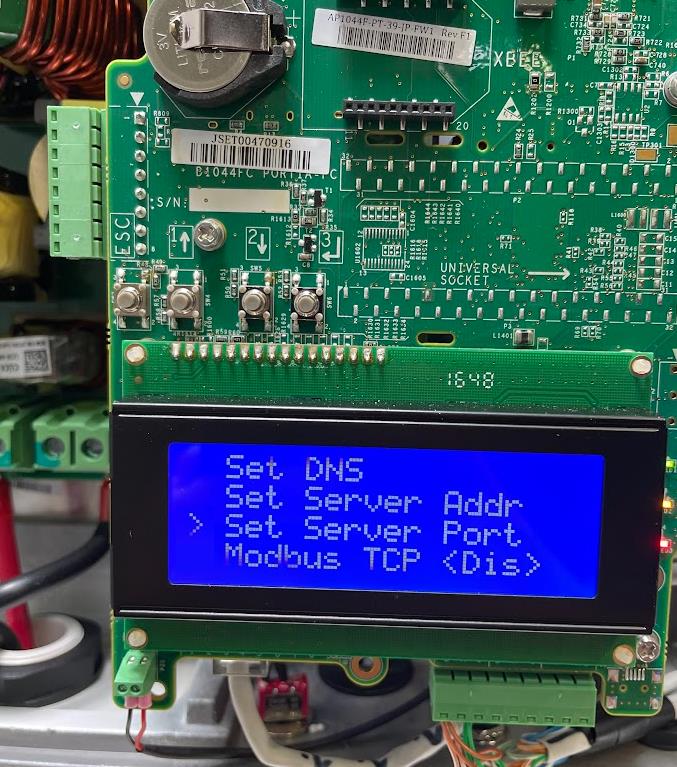

1.7 Nastavte port servera

Stlačte tretie tlačidlo, prejdite do ponuky „Set Server Addr“ a vložte ID jednotky Modbus. Po vložení podržte štvrté tlačidlo, počkajte, kým sa nezobrazí informácia „Applied“ (Použité), a potom ho uvoľnite.

Vráťte sa do ponuky popísanej stlačením prvého tlačidla.

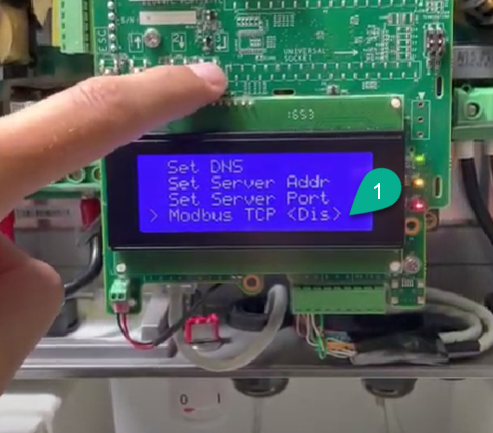

1.8 Nastavte Modbus TCP <Dis>

Stlačením tretieho tlačidla prejdite nadol v ponuke a stlačením štvrtého tlačidla vyberte „Modbus TCP <Dis>“.

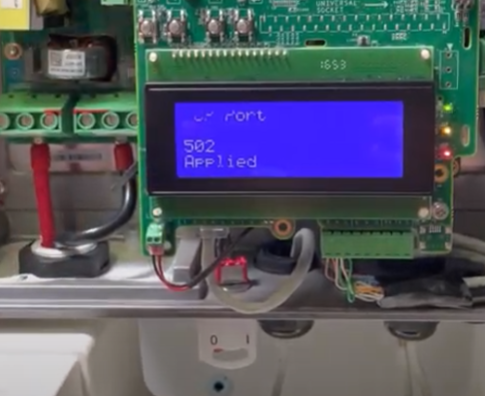

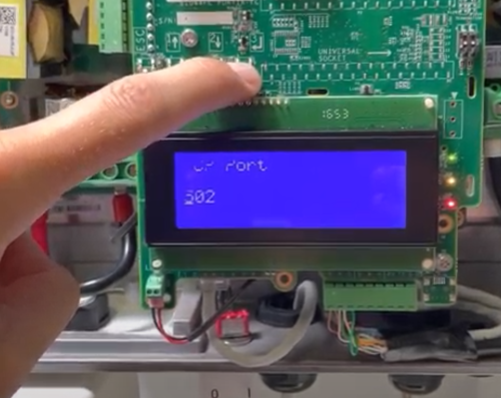

1.8.1 Nastavte číslo portu

Zadajte číslo portu (predvolené je 502). Môžete to zmeniť stlačením druhého a tretieho tlačidla alebo opustením portu číslo 502 a podržaním štvrtého tlačidla, kým sa nezobrazí upozornenie „použité“. Keď uvidíte túto správu, uvoľnite štvrté tlačidlo.

1.8.2 Uzamknutie obrazovky

Stlačením prvého tlačidla sa vrátite do ponuky a uzamknete obrazovku.
Ak ho nezamknete ručne, automaticky sa zamkne displej späť o 10-15 minút a vypne sa jeho podsvietenie.

1.9 Zhromažďovanie informácií pre Reduxi Configurator

Teraz ste skončili s konfiguráciou a môžete pridať menič do riadiacej jednotky pomocou statickej IP adresy, portu a ID jednotky Modbus, ktoré ste zadali.

2. Pridajte zariadenie do konfigurátora Reduxi

Najprv sa môžete prihlásiť do Reduxi Configurator pomocouReduxi Configurator cez prehliadač.

1. Kliknite na Pridať zariadenie

2. Zadajte základné nastavenia

3. Vyberte komunikačný kanál

Zadajte nastavenia, ktoré ste použili v časti Konfigurácia ethernetovej konektivity webového rozhrania pre menič SolarEdge.

4. Zadajte konfiguráciu zariadenia

ID jednotky Modbus – Normálne sa používa jedna.

5. Zadajte a vyberte Rozšírené nastavenia
