Výrobca Solar Edege poskytuje podrobné informácie o tom, ako pripojiť viacero meničov s rôznymi možnosťami na odkaze: https://knowledge-center.solaredge.com/sites/kc/files/solaredge-communication_options_application_note_v2_250_and_above.pdf.

1.1 Fyzické prepojenie medzi Reduxi a meničom

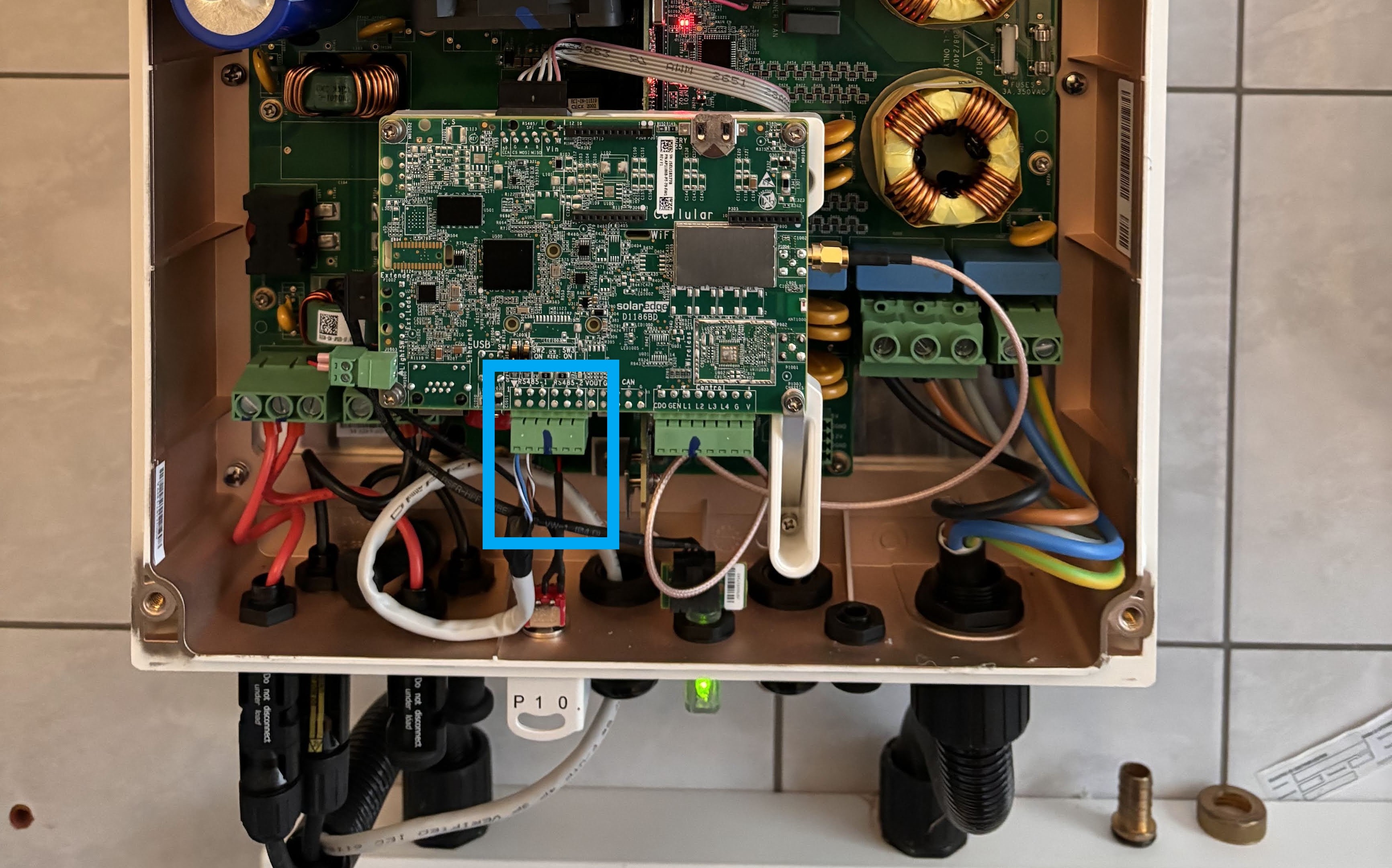

Pripojte regulátor Reduxi ku kontaktom na obvode meniča, ako je znázornené na obrázku nižšie:

2. BUS (sériový) pripojenie konfigurácia pre master a slave meniče

Tento príklad slúži na zjednodušenie používateľskej skúsenosti pri vytváraní sériového spojenia medzi rôznymi invertormi, kde jeden funguje ako hlavný a ostatní ako podriadené a

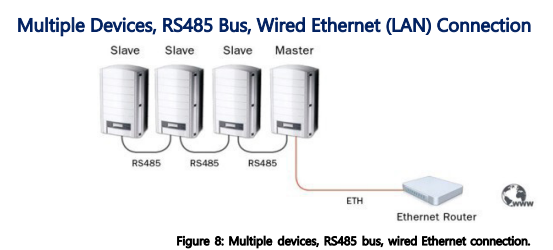

Obrázok nižšie zobrazuje jedno BUS spojenie s RS485 z slave na master, ktorý je sekundárne pripojený k internetu.

2.1 Nastavenia pre podradené zariadenia

Po vytvorení fyzických spojení sa musia definovať adresy pre salve. Nasledujúce obrázky poskytujú pokyny na nastavenie adresy uloženia:

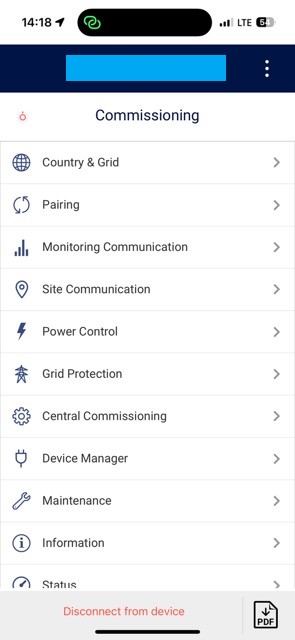

• Otvorte rozhranie meniča

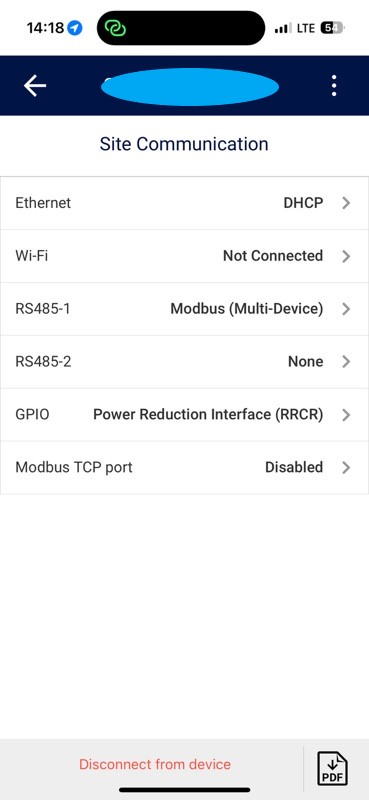

• Otvorená komunikácia na stránke

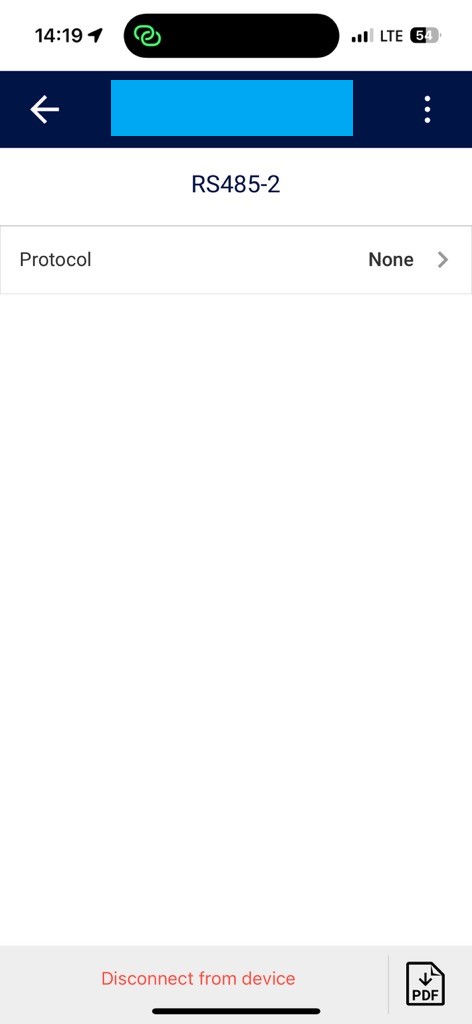

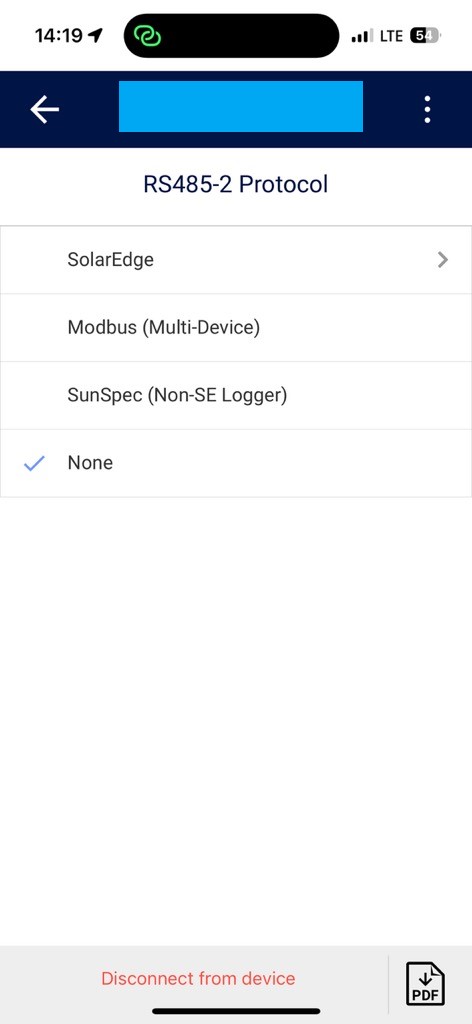

• Otvorte RS485-2

• Otvorte protokol

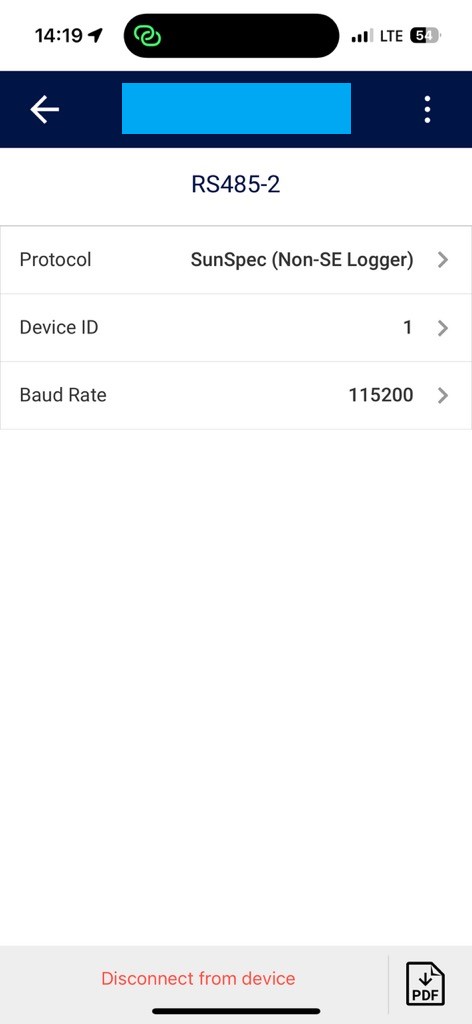

• Vyberte SunSpec (zapisovač mimo SE a definujte ID zariadenia

3. Pripojenie hlavného meniča k riadiacej jednotke Reduxi cez TCP

Informácie o tom, ako pripojiť hlavný invertor cez Modbsu TCP s definovanou IP adresou k ovládaču Reduxi, nájdete na odkaze: SolarEdge Master Configuration.

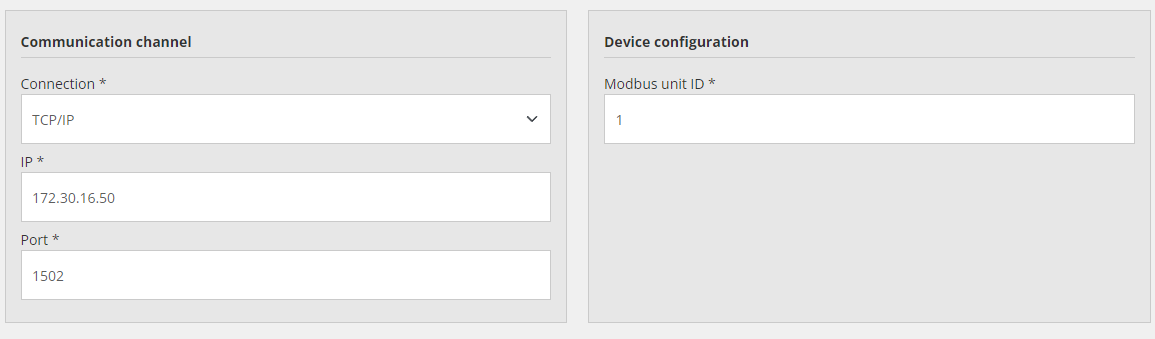

Obrázok príkladu nastavenia Modbus TCP na mieste regulátora Reduxi:

4. Pripojenie hlavného meniča k regulátoru Reduxi cez RTU.

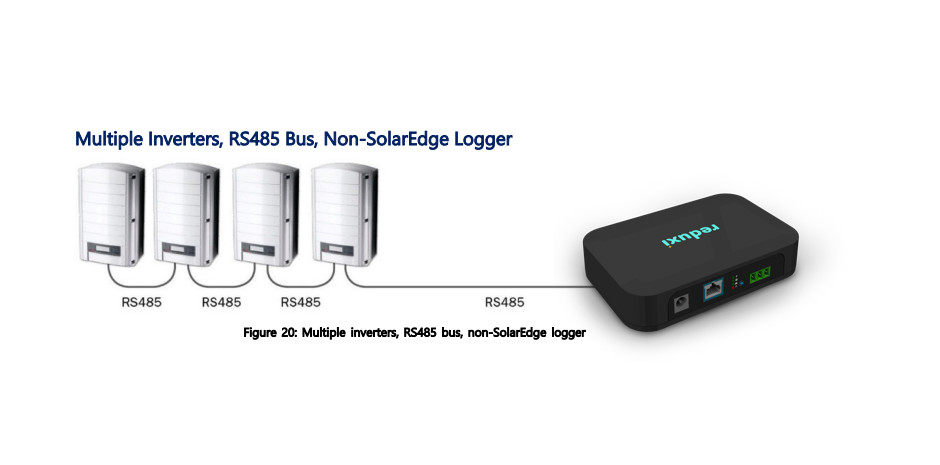

Spojenie z Master meniča s regulátorom Reduxi je možné vytvoriť aj cez sériové pripojenie (Modbus RTU).

Konfigurácia pomocných meničov je rovnaká ako v bode 2.1 Nastavenia pre slave zariadenia.

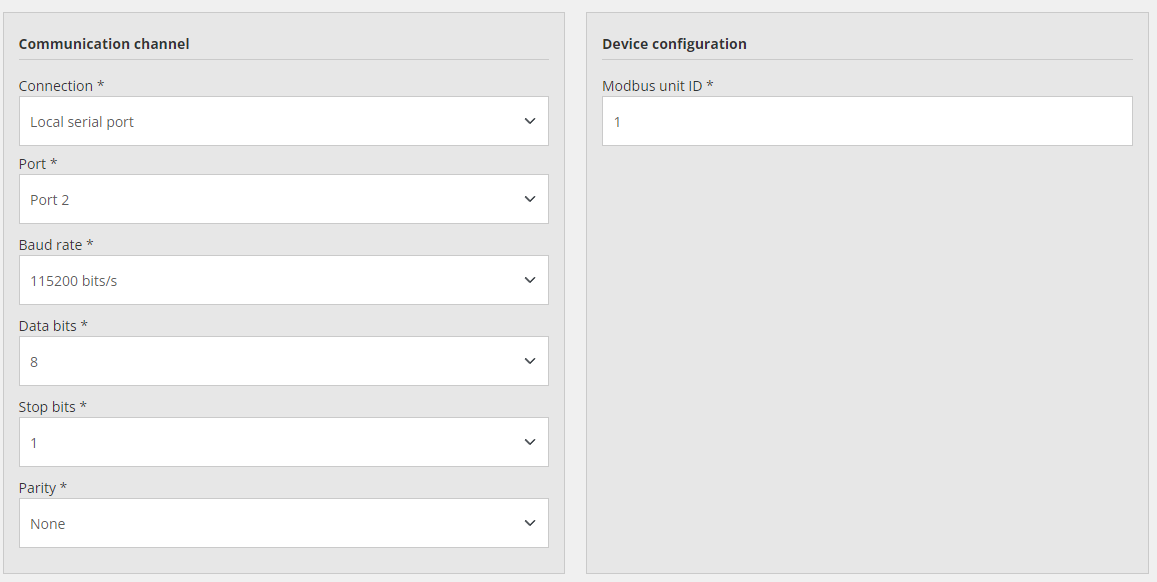

Obrázok príkladu nastavenia Modbus RTU na mieste regulátora Reduxi:

Ďalšie informácie o konfigurácii zariadenia v Reduxi nájdete na: Reduxi Configurator

Ďalšie informácie o tom, ako používať cloudovú aplikáciu pre Reduxi, nájdete na: Reduxi Cloud
