Ako pripojiť merač energie Carlo Gavazzi EM300/ET300 k Reduxi Controller
Pripojte merač energie Carlo Gavazzi EM300/ET300 k Reduxi Controller.

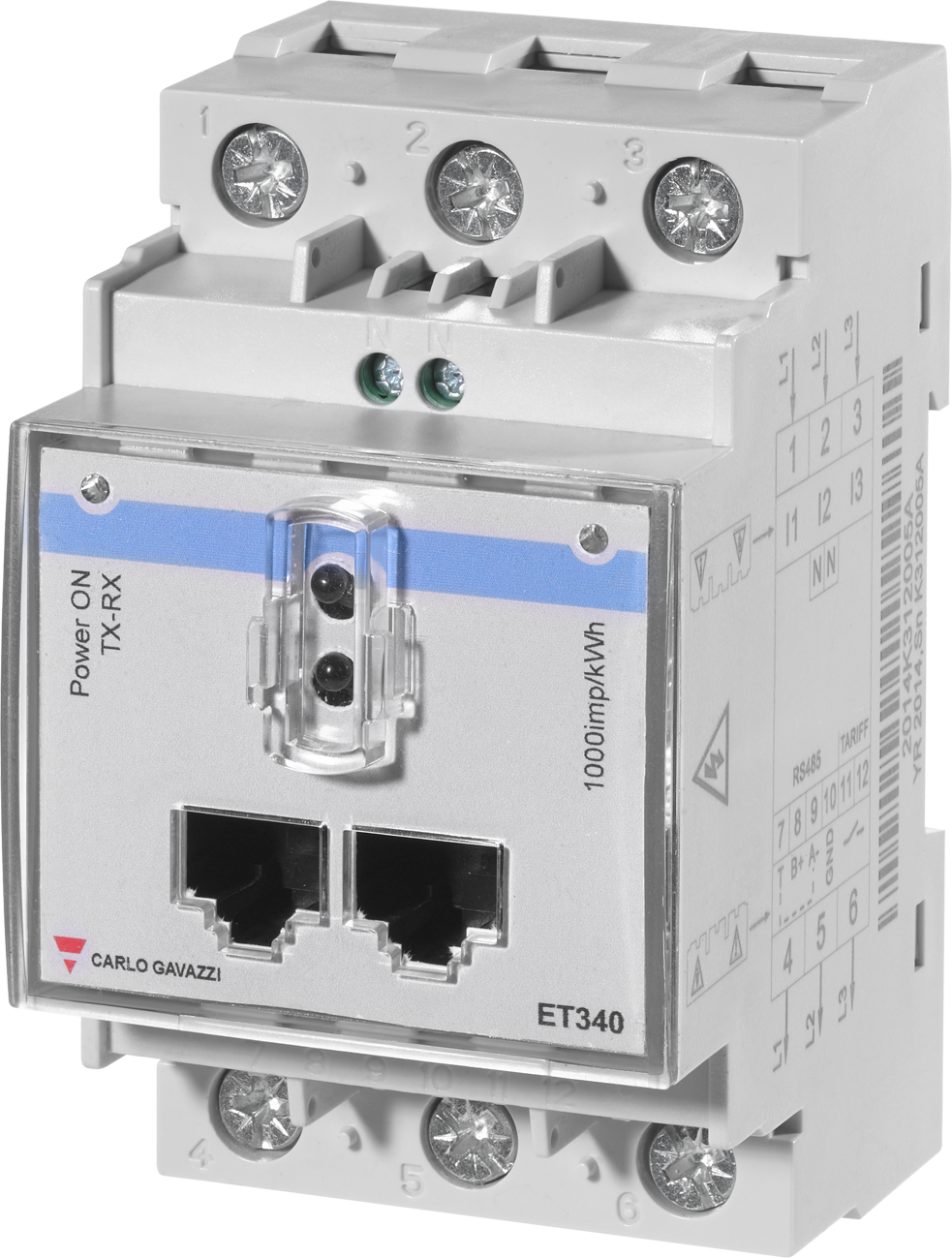

Textový popis tohto obrázka
Fotografia svetlosivého merača energie na lištu DIN, produktový záber na bielom pozadí, pohľad mierne zhora a zľava. Na prednej strane vytlačené: 'CARLO GAVAZZI' s logom v tvare červeného trojuholníka, model 'ET340', označenia LED 'Power' a 'TX' (čiastočne odrezané), '1000imp/kWh', modrý pruh cez hornú časť čela, priehľadné plastové optické okienko LED a dve zásuvky v štýle RJ45 na prednej strane. Horný svorkovnicový blok s tromi skrutkovými svorkami očíslovanými 1, 2, 3 a dvoma malými skrutkami so zeleným prstencom označenými N a N. Dolný svorkovnicový blok s tromi skrutkovými svorkami očíslovanými 4, 5, 6 a malými číslami 7 až 12 nad nimi. Bočný štítok so schémou zapojenia: šípky L1, L2, L3 nad svorkami 1, 2, 3; I1, I2, I3 a N N; svorky RS485 7, 8, 9, 10 s označením 'T', 'B+', 'A-', 'GND'; svorky TARIFF 11, 12 so symbolom spínača; svorky 4, 5, 6 so šípkami L1, L2, L3. Na boku je čiarový kód so zvislým textom '2005A', 'K312005A' a '2014 K3...'. Spodná tretina obrázka je prázdne biele pozadie.
1 Technická dokumentácia
Dokumenty výrobcu pre série Carlo Gavazzi EM300 a ET300 (EM330, EM340, ET330, ET340):
- EM300 Series and ET300 Series Communication Protocol – Parametre Modbus RTU, funkčné kódy a tabuľky registrov.
- Communication protocol (Carlo Gavazzi Sweden) – Pokyny na webovej stránke výrobcu, ako boli odkazované v predchádzajúcej verzii tohto návodu.
- EM330 instruction manual – Schémy zapojenia a menu parametrov.
- ET340 instruction manual – Schémy zapojenia a menu parametrov.
- ET340 datasheet – Špecifikácie ET340.
2 Potrebné vybavenie
- Merač energie Carlo Gavazzi série EM300 alebo ET300 s rozhraním Modbus RS485, nainštalovaný kvalifikovaným elektrikárom
- Kábel RS485
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie a nastavenie merača
Pokyny na pripojenie a nastavenie merača nájdete v dokumentoch v bode 1.
3.1 Pripojenie RS485
- Rozhranie RS485 používa vedenia A-, B+, GND a T.
- Zbernicu ukončite iba na poslednom zariadení: na tomto zariadení prepojte A- a T.
- Pri vedeniach dlhších ako 1000 m použite opakovač signálu.
- Kábel podľa komunikačného protokolu: symetrický pár AWG24 a tretí vodič pre GND.
3.2 Nastavenia Modbus na merači
Parametre Modbus nastavte v menu parametrov merača. Hodnoty komunikačného protokolu Modbus RTU:
| Parameter | Hodnoty |
|---|---|
| Adresa Modbus | 1 až 247. Predvolene: 1
|
| Rýchlosť (baud rate) | 9.6 (predvolene), 19.2, 38.4, 57.6 alebo 115.2 kbps |
| Parity | Žiadna (predvolene) alebo párna |
| Stop bits | 1 (predvolene). 2 iba pri parite žiadna. |
Adresu Modbus merača potrebujete v Reduxi Configurator. Zvyčajne sa používa 1.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie merača do Reduxi
Pomocou týchto krokov pridáte nový elektromer alebo upravíte existujúci.
5.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozrite bod 4) a kliknite na Add device.
V prvom kroku zadajte základné nastavenia zariadenia. Potom kliknite na Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Potom zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Modbus unit ID | Zvyčajne 1
|
Potom zadajte a vyberte rozšírené nastavenia. Sériové parametre, ak sa vyžadujú, sa musia zhodovať s nastaveniami merača (pozri bod 3).
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z merača Carlo Gavazzi a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices v Reduxi Configurator. Reduxi merač iba číta.
✓ Zhrnutie
Príprava (body 1–2): Prečítajte si dokumenty Carlo Gavazzi a pripravte vybavenie.
Merač Carlo Gavazzi (bod 3): Pripojte merač cez RS485. Nastavte parametre Modbus a poznačte si adresu Modbus.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte merač s jeho Modbus unit ID a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte namerané hodnoty. Reduxi merač číta.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či sa Modbus unit ID v Reduxi rovná adrese Modbus merača (1 až 247, predvolene 1). Skontrolujte, či sa sériové parametre zhodujú. |
| Merač neodpovedá na zbernici RS485 | Skontrolujte vedenia RS485 A-, B+ a GND. Ukončite posledné zariadenie na zbernici: prepojte A- a T. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
