Ako pripojiť merač energie Algodue UPM209 k Reduxi Controller
Pripojte trojfázový sieťový analyzátor Algodue UPM209 k Reduxi Controller.
Textový popis tohto obrázka

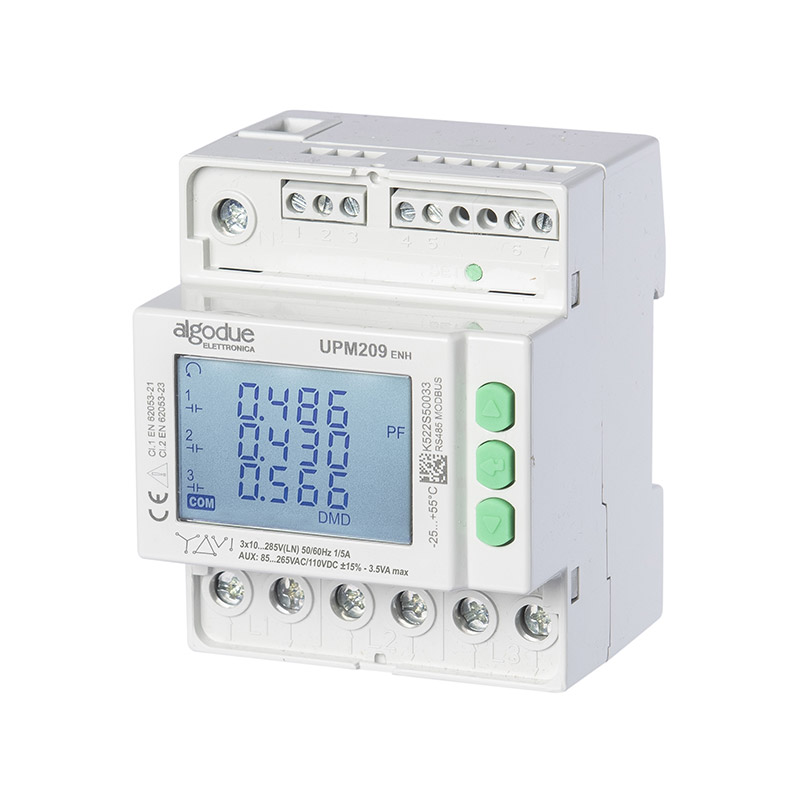

Fotografia bieleho trojfázového merača energie na lištu DIN na bielom pozadí. Štítok na prednej strane: logo 'algodue ELETTRONICA' a model 'UPM209 ENH'. LCD s modrým podsvietením zobrazuje tri riadky hodnôt 0.486, 0.430 a 0.566 s označeniami PF a DMD vpravo, značkami fáz 1, 2, 3 vľavo a symbolom 'COM'. Tri zelené tlačidlá na pravej strane čela. Drobný text: 'CE', '3x10...285V(LN) 50/60Hz 1/5A', 'AUX: 85...265VAC/110VDC +/-15% - 3.5VA max', QR kód a 'RS485 MODBUS'. Skrutkové svorky: blok troch a blok piatich hore, šesť skrutkových svoriek dole a zelená indikačná LED hore.
1 Technická dokumentácia
Dokumenty výrobcu pre Algodue UPM209:
- Algodue UPM209 product page – Technické špecifikácie a kontakt pre ďalšie nastavenia.
- UPM209 datasheet (PDF) – Špecifikácie, verzie a objednávacie kódy.
- WintoolNET software – Konfiguračný softvér pre UPM209 a UPM309.
2 Potrebné vybavenie
- Trojfázový sieťový analyzátor Algodue UPM209, nainštalovaný kvalifikovaným elektrikárom
- Kábel pre komunikačný port merača: RS485 alebo Ethernet (RJ45), podľa modelu
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie a nastavenie merača
Pokyny na pripojenie a nastavenie merača nájdete na stránke výrobcu: Algodue UPM209.
3.1 Komunikačný port
UPM209 má jeden z dvoch komunikačných portov, podľa modelu:
| Port | Protokol | Podrobnosti |
|---|---|---|
| RS485 (optoizolované) | Modbus RTU/ASCII | 300 až 57600 bps |
| Ethernet (RJ45) | Modbus TCP | 10/100 Mbps; tiež HTTP, NTP a DHCP |
3.2 Modbus unit ID
Modbus unit ID merača potrebujete v Reduxi Configurator. Zvyčajne sa používa 1.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie merača do Reduxi
Pomocou týchto krokov pridáte nový elektromer alebo upravíte existujúci.
5.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozrite bod 4) a kliknite na Add device.
V prvom kroku zadajte základné nastavenia zariadenia. Potom kliknite na Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál, ktorý zodpovedá portu vášho merača. Potom zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Modbus unit ID | Zvyčajne 1
|
Potom zadajte a vyberte rozšírené nastavenia.
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z Algodue UPM209 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices v Reduxi Configurator. Reduxi merač iba číta.
✓ Zhrnutie
Príprava (body 1–2): Prečítajte si dokumenty Algodue a pripravte vybavenie.
Algodue UPM209 (bod 3): Pripojte merač cez port RS485 alebo Ethernet. Poznačte si Modbus unit ID.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte merač s jeho Modbus unit ID a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte namerané hodnoty. Reduxi merač číta.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či sa Modbus unit ID v Reduxi rovná unit ID merača. Zvyčajne je to 1. |
| Merač neodpovedá | Vyberte komunikačný kanál, ktorý zodpovedá portu vášho merača: RS485 (Modbus RTU/ASCII) alebo Ethernet (Modbus TCP). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
