Ako pripojiť merač energie GARO série GNM3D/T k Reduxi Controller
Pridajte merač energie GARO GNM3D alebo GNM3T do Reduxi Controller cez Modbus RS485.
Textový popis tohto obrázka

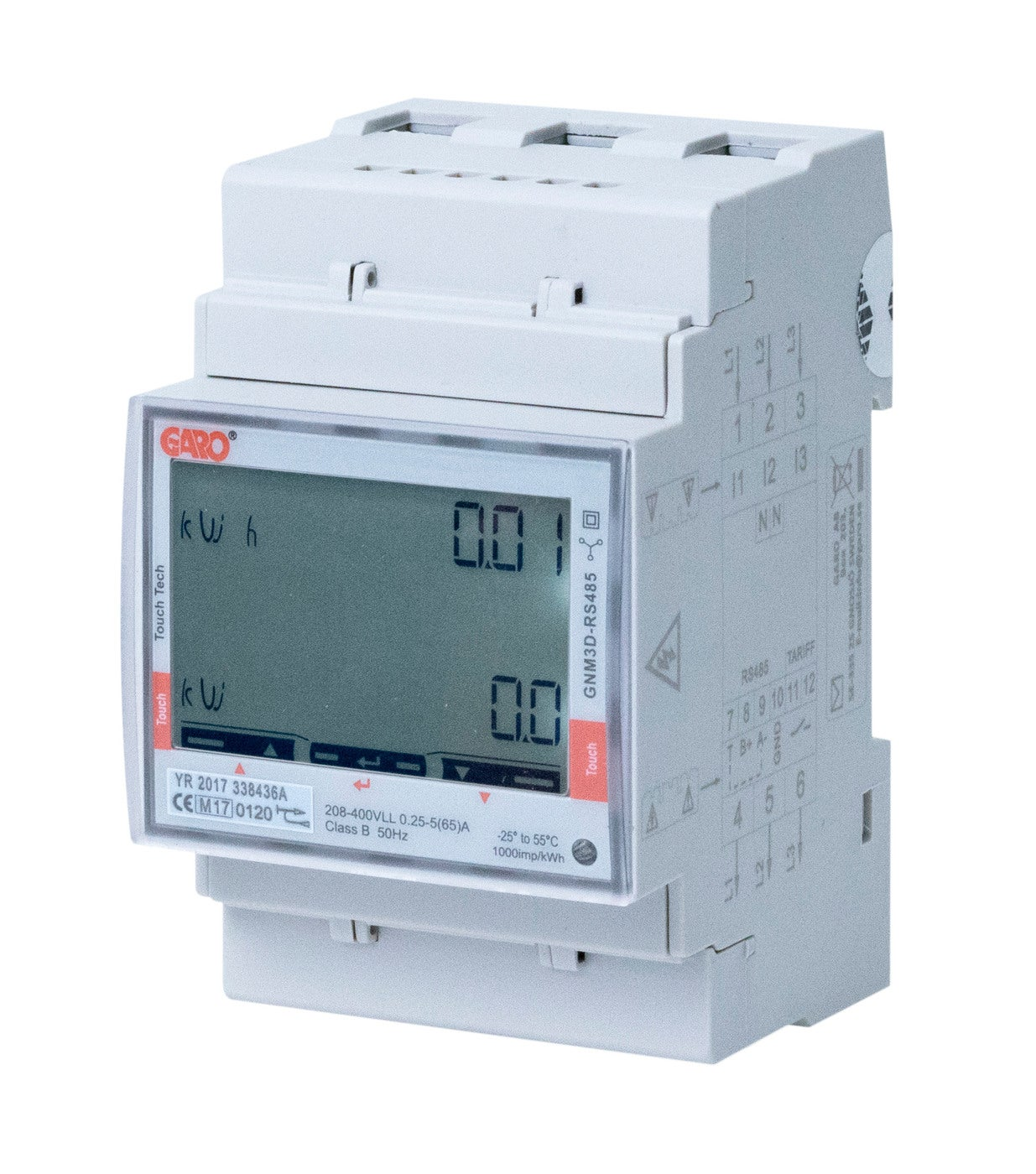

Fotografia svetlosivého trojfázového merača energie na lištu DIN na bielom pozadí. Vpredu: červené logo 'GARO' vľavo hore, zvislý text 'GNM3D-RS485' vpravo, LCD s jednotkou 'kWh' (horný riadok, hodnota 0.01) a 'kW' (druhý riadok, hodnota 0.0), červené dotykové plochy 'Touch' na ľavom a pravom okraji, pod displejom tri dotykové tlačidlá so šípkami (nahor, Enter, nadol). Pás so štítkom: 'YR 2017 338436A', 'CE M17 0120', '208-400VL-L 0.25-5(65)A, Class B 50Hz', '-25 C to 55 C', '1000imp/kWh' a malá LED vpravo dole. Bočný štítok s číslami svoriek 1 až 3, 11 až 13, N, 4 až 6, 7 až 12 a symbolom zapojenia. Skrutkové svorky hore a dole.
1 Technická dokumentácia
Pokyny na pripojenie a nastavenie merača nájdete na webovej stránke výrobcu.
- GARO: GNM3D search – Odkaz z pôvodného článku.
- GARO: Disc.ENERGYMETER 3P MODBUS RS485 (GNM3D) – Stránka produktu trojfázového priameho merača s Modbus RS485.
- GARO: GNM3D-RS485 manual (EN) – Príručka s pripojením RS485 a nastaveniami komunikácie merača.
- GARO: GNM3T-LP RS485 N manual (EN) – Príručka variantu GNM3T pripájaného cez prúdové transformátory.
- GARO: GNM3D and GNM3T Modbus protocol (EN) – Tabuľky registrov Modbus RTU a sériové nastavenia.
2 Potrebné vybavenie
- Reduxi Controller
- Merač energie GARO GNM3D alebo GNM3T s rozhraním RS485 (Modbus)
- Kábel RS485 medzi meračom a Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Nastavenia komunikácie merača
3.1 Predvolené nastavenia
Merač komunikuje cez RS485 s protokolom Modbus RTU. Dokument protokolu od výrobcu uvádza tieto predvolené nastavenia:
| Parameter | Predvolená hodnota |
|---|---|
| Protokol | Modbus RTU cez RS485 |
| Adresa Modbus |
1 (rozsah 1 až 247) |
| Rýchlosť (baud rate) |
9.6 kbps |
| Parity | None |
| Stop bits | 1 |
3.2 Nastavenie adresy Modbus na merači
Tento postup použite iba vtedy, ak sa adresa, prenosová rýchlosť alebo parita na merači líšia od hodnôt, ktoré potrebujete. Kroky vychádzajú z príručky GNM3D-RS485 a využívajú dotykové plochy na prednej strane merača:
9.6. Klikajte vľavo, kým sa nezobrazí PArIty, a vyberte no. Potvrďte stop bit 1.4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie elektromera do Reduxi
Pomocou týchto krokov pridáte nový elektromer alebo upravíte existujúci.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 4) a kliknite na + Add device. Potom zadajte základné nastavenia.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Potom zadajte konfiguráciu zariadenia.
| Parameter | Hodnota |
|---|---|
| Modbus unit ID | Zvyčajne sa používa 1. Musí sa zhodovať s adresou nastavenou na merači (bod 3). |
5.3 Pokročilé nastavenia
Zadajte a vyberte pokročilé nastavenia.
5.4 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z merača energie a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte ako dodatočný test hodnoty merača energie v časti Devices v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumenty výrobcu a pripravte Reduxi Controller, kábel RS485 a notebook.
Merač energie (bod 3): Skontrolujte adresu Modbus, prenosovú rýchlosť a paritu na merači.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte zariadenie a spustite Test communication.
Spustenie (bod 6): Skontrolujte namerané hodnoty merača v časti Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či sa Modbus unit ID, prenosová rýchlosť a parita v Reduxi zhodujú s nastaveniami merača (body 3 a 5.2). Skontrolujte zapojenie RS485. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
