Ako pripojiť merač energie Iskra WM3x6 k Reduxi Controller
Pripojte trojfázový merač energie Iskra WM3x6 k Reduxi Controller cez Modbus RTU (RS485).
Textový popis tohto obrázka

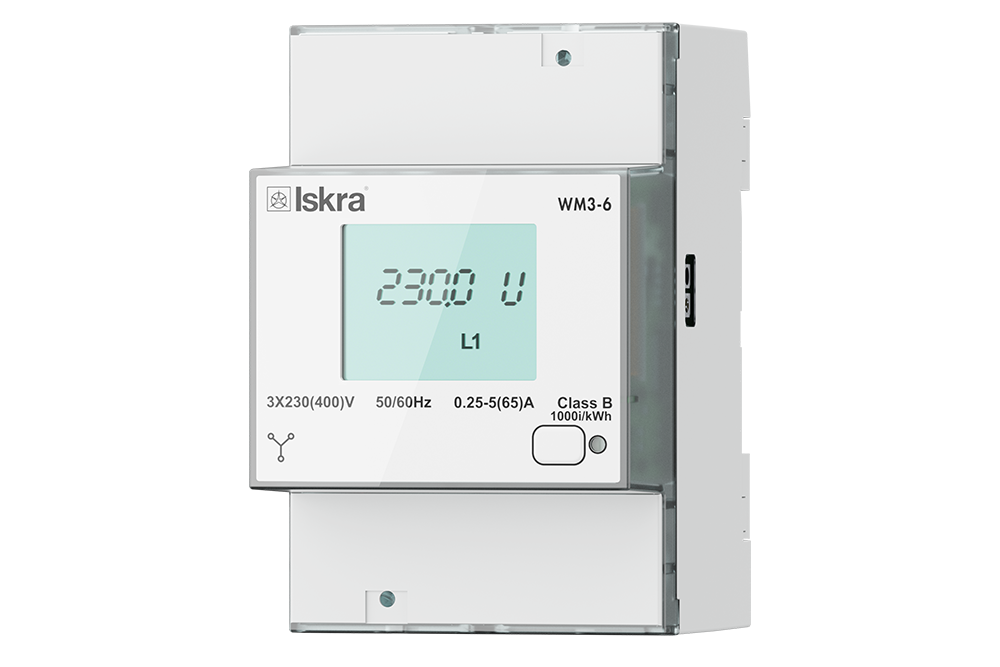

Fotografia bieleho merača energie na lištu DIN na bielom pozadí. Vpredu: logo 'Iskra' vľavo hore, model 'WM3-6' vpravo hore, LCD zobrazuje 230.0 V a 'L1'. Pod tým: '3X230(400)V', '50/60Hz', '0.25-5(65)A', 'Class B', '1000/kWh', vľavo symbol trojfázového zapojenia a vpravo LED so zaobleným obdĺžnikom. Malá zelená LED je hore a malá LED vľavo dole na kryte.
1 Technická dokumentácia
Pokyny na pripojenie a nastavenie merača nájdete na webovej stránke výrobcu: https://www.iskra.eu/en/Smart-energy-meters/energy-meter-WM3/
- Iskra WM3x6 product page – Varianty, rozhrania a súbory na stiahnutie
- Users manual WM3x6 – Pripojenie, nastavenia komunikácie a registre Modbus
- Data sheet WM3x6 – Technické údaje a objednávacie kódy
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Reduxi Controller
- Merač energie Iskra WM3-6 alebo WM3M6 s voliteľným RS485
- Kábel RS485 medzi meračom a Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
022433920003 (WM3-6 230DB) a 022433920103 (WM3M6 230DB, MID).3 Pripojenie merača k Reduxi Controller
3.1 Svorky RS485 na merači
Vedenie RS485 je na pomocných svorkách 15 a 16, v dokumentácii výrobcu označených B a A. Svorky pojmú vodič 1 až 2,5 mm² (skrutky M3, odporúčaný uťahovací moment 0,7 Nm). Výrobca odporúča feritové jadro s dvoma závitmi na vedení RS485.
4 Nastavenie komunikačných parametrov na merači
Merač používa Modbus RTU na RS485. Výrobné nastavenia z dokumentácie výrobcu:
| Parameter | Výrobné nastavenie |
|---|---|
| Protokol | Modbus RTU |
| Rámec |
8, N, 2 (8 dátových bitov, bez parity, 2 stop bity) |
| Adresa Modbus | 33 |
| Rýchlosť | 1200 až 19200 bit/s |
Nastavenia zmeňte v softvéri Iskra MiQen (sériové pripojenie alebo adaptér WM-USB). Adresu môžete nastaviť aj na merači: podržte predné tlačidlo dlhšie ako 6 sekúnd. Merač potom odpovedá na adrese 149, kým adresu nezmeníte.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie elektromera do Reduxi
Pomocou týchto krokov pridáte nový elektromer alebo upravíte existujúci.
6.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozrite bod 5), kliknite na + Add device a zadajte základné nastavenia elektromera.
6.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Modbus unit ID | Zvyčajne sa používa 1. Hodnota sa musí zhodovať s adresou Modbus nastavenou na merači. |
Potom zadajte a vyberte rozšírené nastavenia.
6.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z Iskra WM3x6 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Iskra WM3x6 v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumentáciu výrobcu. Pripravte kontrolér, merač s voliteľným RS485, kábel RS485 a notebook alebo tablet.
Iskra WM3x6 (body 3–4): Zapojte svorky RS485 15 a 16. Skontrolujte adresu, rýchlosť a rámec na merači.
Pridanie do Reduxi (body 5–6): Prihláste sa do Reduxi Configurator. Pridajte zariadenie, zadajte Modbus unit ID a otestujte komunikáciu.
Spustenie ostrej prevádzky (bod 7): Skontrolujte posledné merania v Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Žiadne údaje z elektromera | Skontrolujte, či má merač voliteľné RS485 (štítok na boku merača). Modbus unit ID a nastavenia komunikácie v Reduxi sa musia zhodovať s meračom. |
| Viac meračov na jednom vedení RS485 | Každý merač potrebuje jedinečnú adresu Modbus. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
