Ako pripojiť inteligentný merač energie Iskra IE38Mx k Reduxi Controller
Pripojte inteligentný merač energie Iskra IE38Mx k Reduxi Controller cez Modbus RTU (RS485).

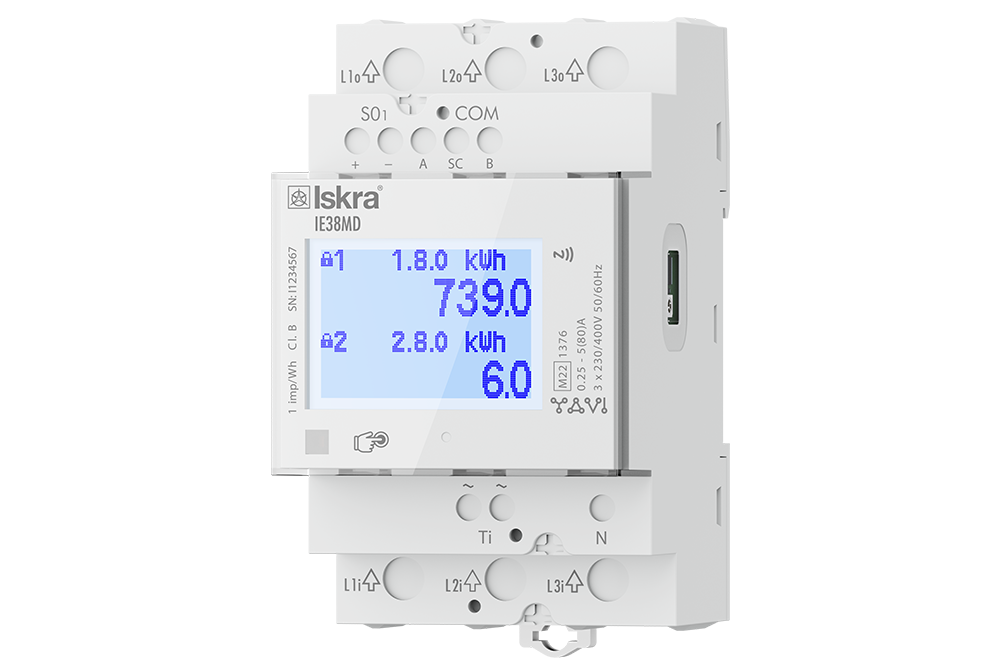

Textový popis tohto obrázka
Fotografia bieleho merača energie na lištu DIN na bielom pozadí. Hore: svorky L1o, L2o, L3o (výstupy), rad označený 'S0', '+', '-', 'COM', 'A', 'SC', 'B'. Vpredu: logo 'Iskra', model 'IE38MD', modrý LCD s dvoma riadkami: symbol zámku '1' 1.8.0 kWh, hodnota 739.0; symbol zámku '2' 2.8.0 kWh, hodnota 6.0. Vľavo zvislý text '1 imp/Wh, Cl. B, SN' so sériovým číslom (malé); vpravo symbol bezdrôtovej komunikácie, logo 'YAVI' a drobný text o 3 x 230/400V 50/60Hz. Vľavo dole na prednej strane je sivý štvorec a symbol ruky alebo dotyku. Dole: svorky Ti, N, L1i, L2i, L3i.
1 Technická dokumentácia
Pokyny na pripojenie a nastavenie merača nájdete na webovej stránke výrobcu: https://www.iskra.eu/en/Smart-energy-meters/Energy_meter_IE38Mx_1/
- Iskra IE38Mx product page – Varianty IE38MS, IE38MM, IE38MD a IE38MF, rozhrania a súbory na stiahnutie
- Users manual IE38Mx – Pripojenie, nastavenia komunikácie a komunikačný protokol Modbus (príloha A)
- Data sheet IE38Mx – Technické údaje
- Smart Meter IE38Mx (brochure) – Prehľad produktu
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Reduxi Controller
- Merač energie Iskra IE38MD (variant IE38Mx s rozhraním Modbus RS485)
- Kábel RS485 medzi meračom a Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie merača k Reduxi Controller
3.1 Svorky RS485 na merači
Pripojenie RS485 na IE38MD je v príručke výrobcu označené A, SC (tienenie) a B. Schéma zapojenia je v používateľskej príručke (pozri bod 1).
4 Kontrola nastavení komunikácie na merači
IE38MD používa Modbus RTU na RS485. Výrobné nastavenia z príručky výrobcu:
| Parameter | Výrobné nastavenie |
|---|---|
| Protokol | Modbus RTU |
| Rýchlosť |
115200 bit/s (možné 1200 až 115200 bit/s) |
| Rámec |
8, N, 2 (8 dátových bitov, bez parity, 2 stop bity) |
Adresu, rýchlosť, paritu a stop bity môžete zmeniť na displeji merača (Settings – Communication) alebo v softvéri Iskra MiQen (verzia 2.1 alebo vyššia).
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie elektromera do Reduxi
Pomocou týchto krokov pridáte nový elektromer alebo upravíte existujúci.
6.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozrite bod 5), kliknite na + Add device a zadajte základné nastavenia elektromera.
6.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Modbus unit ID | Zvyčajne sa používa 1. Hodnota sa musí zhodovať s adresou Modbus nastavenou na merači. |
Potom zadajte a vyberte rozšírené nastavenia.
6.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z Iskra IE38Mx a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Iskra IE38Mx v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumentáciu výrobcu. Pripravte kontrolér, merač IE38MD, kábel RS485 a notebook alebo tablet.
Iskra IE38MD (body 3–4): Zapojte svorky RS485 A a B. Skontrolujte adresu, rýchlosť, paritu a stop bity na merači.
Pridanie do Reduxi (body 5–6): Prihláste sa do Reduxi Configurator. Pridajte zariadenie, zadajte Modbus unit ID a otestujte komunikáciu.
Spustenie ostrej prevádzky (bod 7): Skontrolujte posledné merania v Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Žiadne údaje z elektromera | Modbus unit ID, rýchlosť, parita a stop bity v Reduxi sa musia zhodovať s nastaveniami na merači. |
| Viac meračov na jednom vedení RS485 | Každý merač potrebuje jedinečnú adresu Modbus. Nenastavené merače majú spoločnú výrobnú adresu 33. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
