Ako pripojiť analyzátor kvality elektriny Iskra iMC784 k Reduxi Controller
Pripojte analyzátor kvality elektriny Iskra MC784 / iMC784 k Reduxi Controller.
Textový popis tohto obrázka

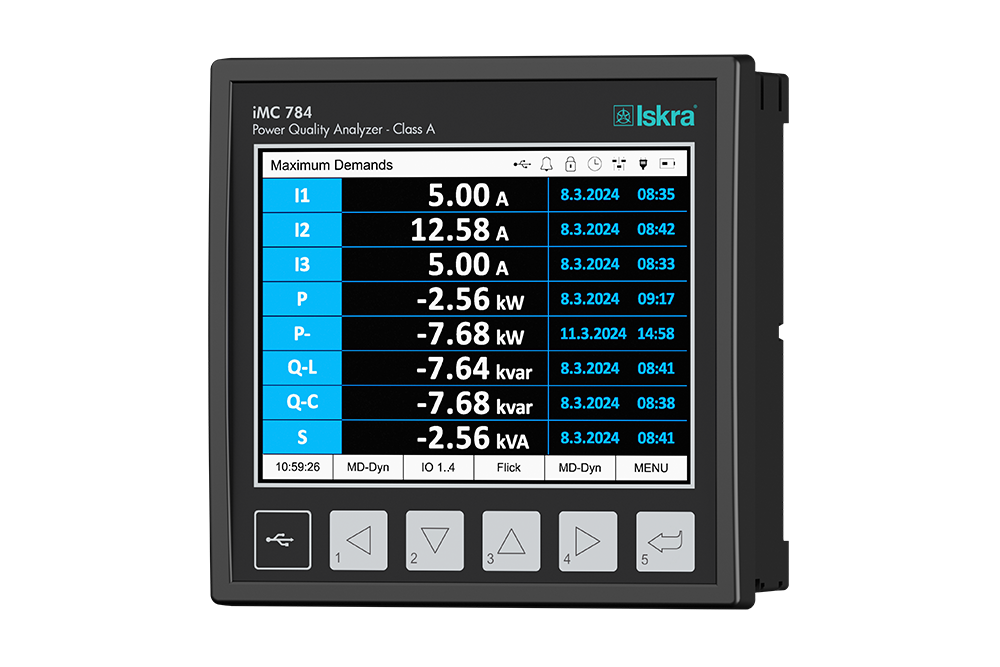

Fotografia čierneho štvorcového analyzátora kvality elektriny na montáž do panela na bielom pozadí. Text v hlavičke: 'iMC 784', 'Power Quality Analyzer - Class A', logo 'Iskra'. Farebný displej s nadpisom 'Maximum Demands' a stavovými ikonami. Riadky tabuľky (označenie, hodnota, dátum, čas): I1 5.00 A 8.3.2024 08:35; I2 12.58 A 8.3.2024 08:42; I3 5.00 A 8.3.2024 08:33; P -2.56 kW 8.3.2024 09:17; P- -7.68 kW 11.3.2024 14:58; Q-L -7.64 kvar 8.3.2024 08:41; Q-C -7.68 kvar 8.3.2024 08:38; S -2.56 kVA 8.3.2024 08:41. Spodná lišta menu: 10:58:26, MD-Dyn, IO 1..4, Flick, MD-Dyn, MENU. Pod displejom: tlačidlo USB a štyri tlačidlá so šípkami (vľavo, nadol, nahor, vpravo) očíslované 1 až 4 a tlačidlo Enter s číslom 5.
1 Technická dokumentácia
Pokyny na pripojenie a nastavenie analyzátora nájdete na webovej stránke výrobcu Iskra. Dokumenty výrobcu pre Iskra MC784 / iMC784:
- Advanced Power Quality Analyser MC784 / iMC784 – Stránka produktu s popisom a dokumentmi.
- Data sheet iMC784 / MC784 (PDF) – Komunikácia, napájanie, montáž a svorky.
- Users manual iMC784 / MC784 (PDF) – Inštalácia a nastavenie.
- Leaflet iMC784 (PDF) – Prehľad produktu.
2 Potrebné vybavenie
- Analyzátor kvality elektriny Iskra MC784 alebo iMC784, nainštalovaný kvalifikovaným elektrikárom
- Kábel pre komunikačné rozhranie: kábel RS485 alebo kábel Ethernet
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie a nastavenie analyzátora
Pokyny na pripojenie a nastavenie analyzátora nájdete v dokumentoch v bode 1.
3.1 Rozhrania a svorky
MC784 / iMC784 je analyzátor kvality elektriny triedy A podľa IEC 61000-4-30 Ed. 3. Má tieto komunikačné rozhrania:
| Rozhranie | Description |
|---|---|
| COM1 | Ethernet (RJ-45, 10/100BASE-TX) a USB 2.0 typ B |
| COM2 | RS232 or RS485 |
| RS485 na I/O module C | Svorka 54 (A) a svorka 55 (B) |
Protokoly sú Modbus RTU, Modbus TCP, DNP3 a MQTT. IEC 61850 je voliteľný.
| Pripojenie | Svorky |
|---|---|
| Napájanie | L na 13, N na 14, ochranné uzemnenie na 12. Uzemnenie vždy pripojte. |
| Napäťové vstupy | UL1 on 2, UL2 on 5, UL3 on 8, UN on 11
|
| Prúdové vstupy | IL1 na 1/3, IL2 na 4/6, IL3 na 7/9, nulový prúd na 26/27
|
3.2 Nastavenia komunikácie na analyzátore
Nastavte komunikáciu podľa používateľskej príručky (pozri bod 1). Výrobca na to poskytuje bezplatný konfiguračný softvér Miqen.
Modbus unit ID analyzátora potrebujete v Reduxi Configurator. Zvyčajne sa používa 1.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie analyzátora do Reduxi
Podľa týchto krokov pridáte nový analyzátor alebo upravíte existujúci.
5.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozrite bod 4) a kliknite na Add device.
V prvom kroku zadajte základné nastavenia zariadenia. Potom kliknite na Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Potom zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Modbus unit ID | Zvyčajne 1
|
Potom zadajte a vyberte rozšírené nastavenia. Sériové parametre, ak sa vyžadujú, sa musia zhodovať s nastaveniami analyzátora (pozri bod 3).
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z Iskra MC784 / iMC784 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices v Reduxi Configurator. Reduxi analyzátor iba číta.
✓ Zhrnutie
Príprava (body 1–2): Prečítajte si dokumenty Iskra a pripravte vybavenie.
Analyzátor Iskra (bod 3): Pripojte analyzátor cez RS485 alebo Ethernet. Nastavte komunikačné parametre a poznačte si Modbus unit ID.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte analyzátor s jeho Modbus unit ID a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte namerané hodnoty. Reduxi analyzátor číta.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či sa Modbus unit ID v Reduxi rovná adrese Modbus nastavenej na analyzátore. Skontrolujte, či sa sériové parametre zhodujú. |
| Analyzátor neodpovedá na zbernici RS485 | Skontrolujte svorky RS485 54 (A) a 55 (B) a nastavenia komunikácie na analyzátore. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
