Ako pripojiť merač energie Lovato Electric série DMG k Reduxi Controller
Pripojte merač Lovato Electric DMG k Reduxi Controller cez Modbus.

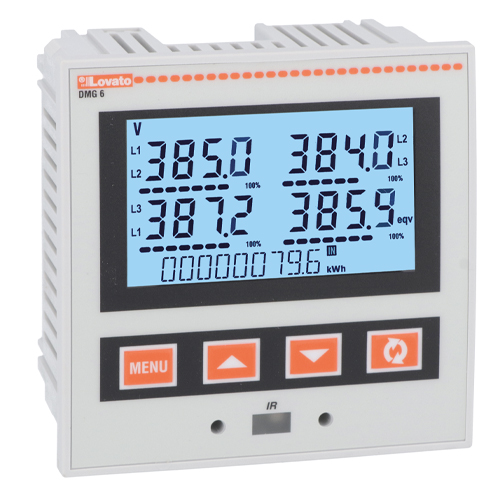

Textový popis tohto obrázka
Fotografia svetlosivého štvorcového multimetra na montáž do panela na bielom pozadí. Vľavo hore: oranžové logo 'Lovato'; model 'DMG 6'. Modro podsvietený LCD s 'V' a označeniami fáz: L1-L2 385.0 (100 %), L2-L3 384.0 (100 %), L3-L1 387.2 (100 %) a 385.9 s označením 'eqv' (100 %); spodný riadok 0000000 79.6 kWh so značkou 'IN'. Pod displejom štyri oranžové tlačidlá: MENU, šípka nahor, šípka nadol a symbol kruhovej šípky. Dole je infračervené okienko označené 'IR' s dvoma malými okrúhlymi otvormi vedľa neho. Vetracie štrbiny po stranách a hore.
1 Technická dokumentácia
Séria Lovato Electric DMG sú digitálne multimetre a analyzátory výkonu na meranie energie. Modely sa líšia možnosťami komunikácie. Reduxi číta údaje z merača cez Modbus.
| Model | Komunikácia (podľa Lovato Electric) |
|---|---|
| DMG110, DMG210 | Vstavané RS485 |
| DMG610, DMG611, DMG615 | Vstavané RS485; rozširujúce moduly pre RS485 alebo Ethernet |
| DMG620 | Vstavaný Ethernet; rozširujúce moduly pre RS485 alebo Ethernet |
| DMG600 | Bez vstavaného portu; rozširujúci modul pre RS485 (EXP1012) alebo Ethernet (EXP1013) |
| DMG100, DMG200 | Bez vstavaného komunikačného portu |
Dokumenty výrobcu:
- Lovato Electric catalogue: DMG series – Pokyny na pripojenie a nastavenie merača
- DMG multimeters and power analyzers – Modely, funkcie a možnosti komunikácie
- Manual DMG600 / DMG610 – Menu nastavenia, rozhranie RS485 a parametre Modbus
2 Potrebné vybavenie
- Merač Lovato Electric DMG s rozhraním RS485 (vstavaným alebo cez rozširujúci modul)
- Dátový kábel medzi meračom a Reduxi Controller
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Nastavenie zariadenia na merači
3.1 Nastavenia Modbus
Nastavte parametre Modbus na merači. Modbus unit ID je zvyčajne 1. Poznačte si nastavenia. Rovnaké hodnoty zadáte v Reduxi (pozri bod 5).
Predvolené hodnoty zariadenia DMG610 na vstavanom porte RS485 COM1 podľa príručky Lovato Electric:
| Parameter | Default |
|---|---|
| Protokol | Modbus RTU |
| Adresa uzla | 01 |
| Rýchlosť (baud rate) |
9600 bps |
| Formát údajov |
8 bitov, bez parity |
| Stop bits | 1 |
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie merača Lovato Electric DMG do Reduxi
5.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozri bod 4).
- Kliknite na + Add device.
- Zadajte základné nastavenia: typ zariadenia
Energy meter, typLovato Electric DMG seriesa ľubovoľný názov. - Stlačte Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Komunikačný kanál | Kanál, ku ktorému je merač pripojený |
| Modbus unit ID | Zvyčajne 1. Použite adresu uzla nastavenú na merači. |
| Sériové parametre | Rovnaké hodnoty ako na merači (pozri bod 3) |
| Advanced settings | Zadajte ich a vyberte podľa potreby |
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje z Lovato Electric DMG a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Lovato Electric DMG v Reduxi Configurator.
6.2 Použitie merača v stratégii
Ak chcete použiť namerané hodnoty v stratégii Reduxi, definujte stratégiu podľa postupu v článku Stratégie pre Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Skontrolujte, či má váš model DMG rozhranie RS485. Pripravte kábel, kontrolér a notebook alebo tablet.
Lovato DMG (bod 3): Nastavte parametre Modbus na merači. Modbus unit ID je zvyčajne 1.
Pridanie do Reduxi (body 4–5): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie ako Energy meter, typ Lovato Electric DMG series. Otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte posledné merania a použite merač vo svojej stratégii.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte Modbus unit ID (zvyčajne 1) a či sa sériové parametre v Reduxi zhodujú s meračom. Skontrolujte kábel. Skontrolujte, či má váš model rozhranie RS485. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
