Ako pripojiť merač energie Schrack NA96 k Reduxi Controller
Pripojte sieťový analyzátor Schrack NA96 k Reduxi Controller cez Modbus RS485.
Textový popis tohto obrázka

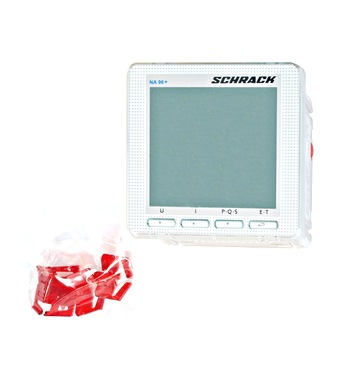

Fotografia bieleho štvorcového sieťového analyzátora na montáž do panela na bielom pozadí. Vpredu: logo 'SCHRACK' vpravo hore, 'NA 96 +' vľavo hore, prázdny sivozelený LCD displej (bez hodnôt) a pod ním štyri tlačidlá označené U, I, P-Q-S a E-T. Vľavo dole je v priehľadnom vrecku malá hŕbka červených plastových svoriek alebo dielov.
1 Technická dokumentácia
Schrack NA96 je multifunkčný sieťový analyzátor na montáž do panela (96 x 96 mm, číslo artikla MGF39000). NA96+ má vyššiu presnosť a širšie rozsahy. Základná jednotka nemá komunikačné rozhranie. RS485 je dostupné ako voliteľný zásuvný modul.
Pokyny na pripojenie a nastavenie merača sú v katalógu Schrack. Dokumenty výrobcu:
- Schrack catalogue pages: network analysers – Popis, špecifikácie a údaje o module RS485 (EN)
- Operating manual NA96 (SK) – Modul RS485: programovacie menu, svorky, zapojenie
- Operating manual NA96+ (DE) – Návod na obsluhu NA96+
- Mounting manual NA96+ – Montáž zariadenia
- Schrack product page: NA96+ – Údaje o produkte a súbory na stiahnutie
2 Potrebné vybavenie
- Sieťový analyzátor Schrack NA96 so zásuvným modulom RS485
- Dátový kábel pre RS485
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Prehľad systému a zapojenie
3.1 Pripojenie RS485
Modul RS485 zariadenia NA96 má tieto svorky:
| Svorka | Funkcia |
|---|---|
3 |
Rx (+) |
4 |
Tx (-) |
5 |
GND |
Pravidlá pre zbernicu RS485:
- Zariadenia zapájajte do reťazca, od zariadenia k zariadeniu. Hviezdicová topológia nie je povolená.
- Zbernicu ukončite odporom 120 Ω na poslednom zariadení.
- Až 32 zariadení na zbernicu alebo až 255 s opakovačom RS485.
- Maximálna vzdialenosť od hlavného zariadenia (master): 1200 m.
4 Konfigurácia zariadenia na merači
4.1 Nastavenia RS485
Parametre RS485 nastavte v programovacom menu zariadenia NA96 podľa návodu na obsluhu:
PASS 0000.1000 a potvrďte tlačidlom Enter.A Addr.Addr: nastavte hodnotu od 001 do 255 a potvrďte.bAUd: vyberte 19.2k, 9.6k alebo 4.8k bit/s a potvrďte.PAr: vyberte EUEn (párna), odd (nepárna) alebo nonE (žiadna) a potvrďte.Protokol je kompatibilný s Modbus/JBUS s 8 dátovými bitmi a 1 stop bitom. Modbus unit ID je zvyčajne 1. Poznačte si nastavenia. Rovnaké hodnoty zadáte v Reduxi (pozri bod 6).
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie Schrack NA96 do Reduxi
6.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozri bod 5).
- Kliknite na + Add device.
- Zadajte základné nastavenia: typ zariadenia
Energy meter, typSchrack NA96a ľubovoľný názov. - Stlačte Next.
6.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Komunikačný kanál | Port RS485 kontroléra, ku ktorému je merač pripojený |
| Modbus unit ID | Zvyčajne 1. Použite adresu nastavenú na merači. |
| Prenosová rýchlosť a parita | Rovnaké hodnoty ako nastavené na merači (pozri bod 4) |
| Dátové bity / stop bity |
8 / 1
|
| Advanced settings | Zadajte ich a vyberte podľa potreby |
6.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje zo Schrack NA96 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
7 Kontrola nameraných hodnôt
7.1 Last measurements
Po nadviazaní komunikácie skontrolujte hodnoty v časti Devices – Schrack NA96 v Reduxi Configurator.
7.2 Použitie merača v stratégii
Ak chcete použiť namerané hodnoty v stratégii Reduxi, definujte stratégiu podľa postupu v článku Stratégie pre Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Nainštalujte zásuvný modul RS485 do zariadenia NA96. Pripravte kábel, kontrolér a notebook alebo tablet.
Schrack NA96 (body 3–4): Zapojte svorky RS485 3, 4 a 5. V programovacom menu nastavte adresu, prenosovú rýchlosť a paritu.
Pridanie do Reduxi (body 5–6): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie ako Energy meter, typ Schrack NA96. Otestujte komunikáciu.
Spustenie (bod 7): Skontrolujte posledné merania a použite merač vo svojej stratégii.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte Modbus unit ID, prenosovú rýchlosť a paritu podľa nastavení zariadenia NA96. Skontrolujte, či je modul RS485 nainštalovaný v slote A. Vymeňte vodiče RS485 A/B. |
| Viac zariadení na zbernici | Zariadenia zapájajte do reťazca a posledné zariadenie ukončite odporom 120 Ω. Nepoužívajte hviezdicovú topológiu. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
