Ako pripojiť merač energie Shelly 3EM k Reduxi Controller
Pripojte Shelly 3EM k Reduxi Controller cez miestnu sieť Wi-Fi.
Textový popis tohto obrázka

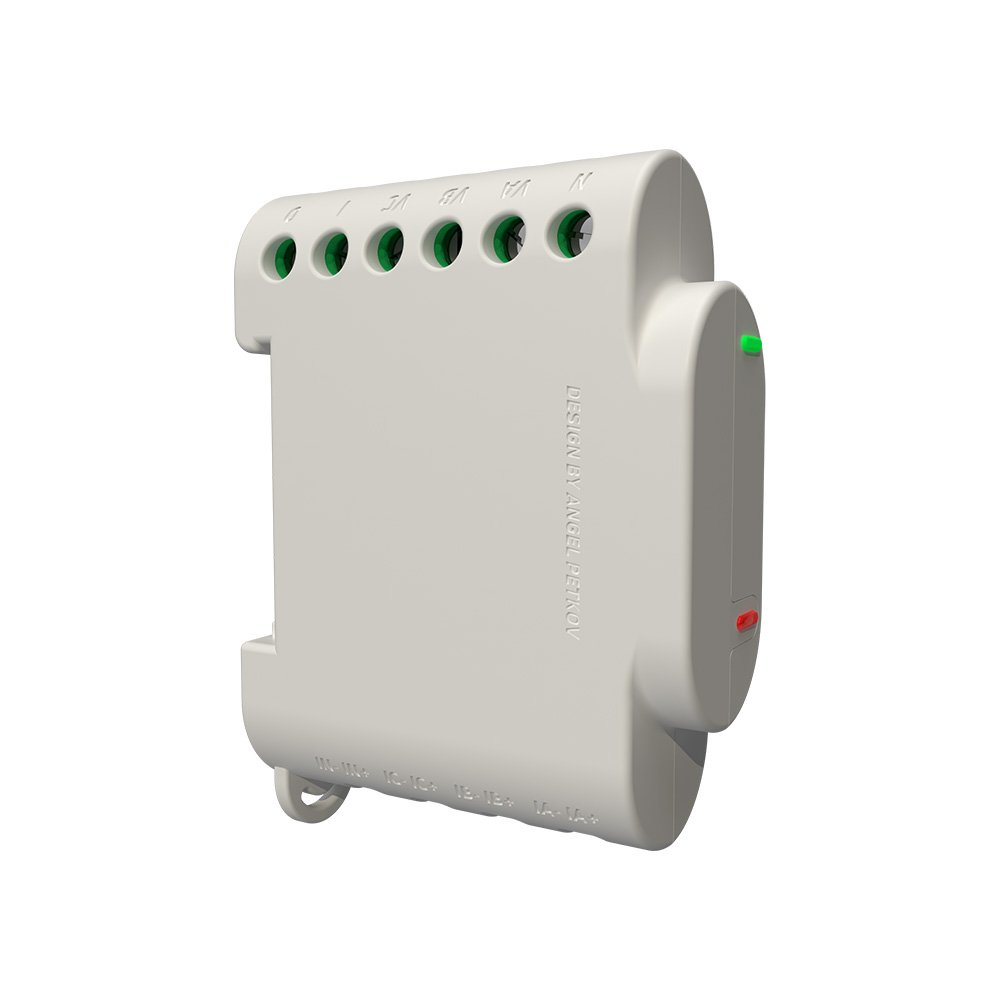

Produktový render malého krémovo-bieleho kompaktného modulu (kryt v štýle Shelly 3EM) na bielom pozadí, zobrazeného spredu a mierne zhora, v ľavej polovici obrázka. Na hornej hrane je šesť okrúhlych skrutkových otvorov so zelenými vnútornými kruhmi a vyrazenými označeniami nad nimi. Na pravej strane krytu je zelená LED a nižšie na pravej strane červená LED. Vyrazený zvislý text na prednej strane znie 'DESIGN BY ANGEL PETKOV' (čiastočne odrezaný). Na spodnej hrane sú vyrazené označenia prúdových vstupov v štyroch pároch a malé montážne očko vľavo dole. Zvyšok obrázka je prázdne biele pozadie.
1 Technická dokumentácia
Pokyny na pripojenie a nastavenie zariadenia nájdete na webovej stránke výrobcu. K Shelly 3EM patria tieto dokumenty:
- Shelly 3EM: knowledge base – Pokyny na pripojenie a nastavenie na webovej stránke výrobcu
- Shelly 3EM: User and Safety Guide – Pokyny na inštaláciu a bezpečnosť
- Shelly API documentation – Rozhrania zariadení Shelly
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Reduxi Controller
- Shelly 3EM s 3 prúdovými transformátormi (120 A, súčasť dodávky zariadenia)
- Miestna sieť Wi-Fi (802.11 b/g/n)
- Inteligentné zariadenie (telefón, počítač alebo tablet) na nastavenie Shelly
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie Shelly 3EM k sieti Wi-Fi
3.1 Pripojenie Shelly k napájaniu
Shelly 3EM sa napája napätím 110–230 V AC ±10 %, 50/60 Hz.
3.2 Pripojenie k Wi-Fi zariadenia Shelly pomocou inteligentného zariadenia (telefón, počítač, tablet)
Sieť Wi-Fi zariadenia Shelly je dostupná pri vyhľadávaní sietí Wi-Fi. Pripojte k nej svoje inteligentné zariadenie.
3.3 Otvorenie prehliadača a prechod na predvolenú adresu IP zariadenia Shelly
Predvolená adresa IP zariadenia Shelly je 192.168.1.33.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Shelly 3EM v prehliadači telefónu (tmavá téma). Stavový riadok: čas 13:48, 5G, batéria 61. Adresný riadok: 192.168.33.1. Hlavička: logo 'Shelly 3EM', červená ikona cloudu, ikona smerovača alebo Wi-Fi, červená ikona otvoreného zámku a 'Time: --:--'. Celkový výkon: -0.06kW s ikonou sťahovania. Fáza 1: 21W; VOLTAGE 220V; CURRENT 0.60A; POWER FACTOR 0.16. Fáza 2: -19W; VOLTAGE 227V; CURRENT 0.43A; POWER FACTOR -0.19. Fáza 3: -64W; VOLTAGE 225V; CURRENT 0.64A; POWER FACTOR -0.45.
3.4 Otvorenie nastavení Wi-Fi a pripojenie k miestnej sieti Wi-Fi
Otvorte Internet & Security a v časti WIFI MODE - CLIENT zapnite Connect the Shelly device to an existing WiFi Network.
Textový popis tohto obrázka
Snímka obrazovky prehliadača telefónu s webovým rozhraním Shelly (tmavá téma). Stavový riadok: čas 13:49, signál, 5G, batéria 61. Zobrazená adresa: 192.168.33.1. Horný rad dlaždíc: Timer, Weekly schedule, Internet & Security (dlaždica Internet & Security s ikonou zemegule je označená zelenou šípkou s číslom 1). Druhý rad dlaždíc: Safety, Actions, Settings. Pod nimi nadpis 'Settings' s rozbaliteľným zoznamom, každá položka má ikonu informácií a šípku nadol: POWER ON DEFAULT MODE; LED LIGHT CONTROL; FIRMWARE UPDATE; TIME ZONE AND GEO-LOCATION; DEVICE NAME. Všetky položky sú zbalené.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Shelly v prehliadači telefónu (tmavá téma), vysoký obrázok. Stavový riadok: čas 13:49, signál, E, batéria 61. Adresa: 192.168.33.1. Dlaždice: Timer, Weekly schedule, Internet & Security (prvý rad); Safety, Actions, Settings (druhý rad). Nadpis 'Internet & Security' s ikonou zemegule. Rozbalená sekcia 'WIFI MODE - CLIENT' (šípka nahor) s nezačiarknutým políčkom 'Connect the Shelly device to an existing WiFi Network'; políčko je označené zelenou šípkou s číslom 1. Nižšie zbalené sekcie, každá s ikonou zemegule a šípkou nadol: 'WIFI CLIENT AP ROAMING', 'WIFI MODE - ACCESS POINT', 'RESTRICT LOGIN', 'SNTP SERVER'. Dolná časť obrázka je prázdne biele pozadie.
Zadajte názov a heslo svojej siete Wi-Fi. Zadajte statickú adresu IP (odporúča sa). Zadajte masku a prípadne adresu predvolenej brány. Stlačte SAVE.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Shelly v prehliadači telefónu (tmavá téma), sekcia 'WIFI MODE - CLIENT' (rozbalená, šípka nahor). Stavový riadok: čas 13:49, signál, E, batéria 61. Adresa: 192.168.33.1. Začiarknuté políčko: 'Connect the Shelly device to an existing WiFi Network'. Pole názvu siete s ikonou Wi-Fi: prvé znaky, končí 137. Pole hesla s ikonou zámku: zamaskované bodky s textovým kurzorom na konci a ikonou oka vpravo. Nezačiarknuté políčko: 'Set static IP address'. Tlačidlo 'SAVE' s ikonou Wi-Fi. Pod ním zbalená sekcia 'WIFI CLIENT BACKUP' (šípka nadol). Dole panel nástrojov klávesnice telefónu so šípkami nahor a nadol a 'Done'.
3.5 Shelly sa reštartuje a je dostupné na novej adrese IP
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Shelly v prehliadači telefónu po uložení nastavení Wi-Fi. Adresa: 192.168.33.1. Biely pruh s textom 'Success' a 'Settings changed' a pod ním zelený pruh. Stlmený formulár v pozadí: pole názvu siete Wi-Fi s hodnotou BITNJE137; pole hesla s ôsmimi zamaskovanými znakmi a ikonou oka; nezačiarknuté políčko 'Set static IP address'; tlačidlo 'SAVE'. Čierne okno správy s modrým rámčekom hlása: 'The device will try to connect to BITNJE137, you can continue operating it at its new address.' (BITNJE137 je zobrazené modrou). Pod ním stlmené zbalené položky s ikonami zemegule a šípkami, medzi nimi 'WIFI MODE - ACCESS POINT' a 'RESTRICT LOGIN' (ostatné položky sú čiastočne skryté).
3.6 Pripojenie k Shelly cez miestnu sieť
Pripojte svoje inteligentné zariadenie k miestnej sieti. Do adresného riadka prehliadača zadajte adresu IP, ktorú ste nastavili na zariadení Shelly.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie Shelly 3EM do Reduxi
Podľa týchto krokov pridáte nové Shelly 3EM alebo upravíte existujúce.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozri bod 4) a stlačte tlačidlo Add device. V prvom kroku zadajte základné nastavenia zariadenia: vyberte merač energie a Shelly 3EM a zadajte ľubovoľný názov. Potom stlačte Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Zadajte pripojovacie údaje zariadenia Shelly 3EM:
| Parameter | Hodnota |
|---|---|
| Pripojenie | Miestna sieť (TCP/IP), REST API |
| IP | Adresa IP, ktorú ste nastavili na Shelly v bode 3 |
Potom zadajte a vyberte rozšírené nastavenia.
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje zo Shelly 3EM a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte ako dodatočný test hodnoty v časti Devices – Shelly 3EM v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumentáciu Shelly a pripravte vybavenie.
Shelly 3EM (bod 3): Zapnite napájanie Shelly, otvorte jeho webové rozhranie a pripojte ho k sieti Wi-Fi so statickou adresou IP.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte zariadenie s adresou IP Shelly a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte posledné merania v časti Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Webové rozhranie Shelly sa po uložení nastavení Wi-Fi neotvorí | Shelly sa reštartuje a je dostupné iba na novej adrese IP. Pripojte svoje inteligentné zariadenie k miestnej sieti a zadajte adresu IP, ktorú ste nastavili. |
| Test komunikácie zlyhá | Skontrolujte, či je adresa IP v Reduxi Configurator rovnaká ako adresa IP nastavená na Shelly. Odporúča sa statická adresa IP. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
