Ako pripojiť merač energie Shelly PRO 3EM k Reduxi Controller
Pripojte Shelly Pro 3EM k Reduxi Controller cez Modbus TCP.
Textový popis tohto obrázka

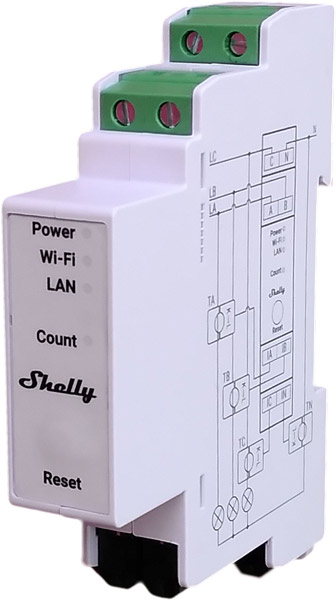

Fotografia úzkeho bielo-fialového modulu na lištu DIN na bielom pozadí, pohľad mierne zhora. Hore dva zelené bloky skrutkových svoriek, každý s dvoma skrutkami, v rôznych výškach. Vpredu: označenia LED 'Power', 'Wi-Fi', 'LAN', 'Count', logo 'Shelly' a označenie 'Reset' dole. Na kryte a na boku je vytlačená čiarová schéma zapojenia: označené bloky ako C, N, A, B, 1A, 1B, 1C, TA, TB, TC, TN so symbolmi prúdových transformátorov. Dole sú vidieť čierne konektorové svorky.
1 Technická dokumentácia
Pokyny na pripojenie a konfiguráciu zariadenia sú na webovej stránke výrobcu.
- Shelly Pro 3EM: knowledge base – Technické údaje, dokumenty a návod na pripojenie
- Shelly Pro 3EM: web interface guide – Nastavenia Wi-Fi, Ethernetu a statickej adresy IP
- Shelly Pro 3EM: user and safety guide (PDF) – Viacjazyčná tlačená príručka
- Shelly API: Modbus component – Zapnutie Modbus TCP a popis registrov
- Shelly 3EM: knowledge base – Odkaz z predchádzajúcej verzie tohto článku (starší model Shelly 3EM)
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Reduxi Controller
- Shelly Pro 3EM (SPEM-003CEBEU), Pro 3EM-3CT63 (SPEM-003CEBEU63) alebo Pro 3EM-400 (SPEM-003CEBEU400)
- Prúdové transformátory: 3 pre fázy, 1 voliteľný pre nulový vodič (CT 120 A je kompatibilný)
- Ethernetový kábel (pre pripojenie káblom) alebo miestna sieť Wi-Fi (802.11 b/g/n)
- Inteligentné zariadenie (telefón, počítač alebo tablet) na nastavenie Shelly
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Príprava Shelly Pro 3EM
3.1 Technické údaje
3.2 Pripojenie Shelly k miestnej sieti
Wi-Fi: stlačte tlačidlo a podržte ho 5 sekúnd. Tým sa aktivuje prístupový bod zariadenia. Názov siete má formát ShellyPro3EM-XXXXXX. Pripojte k nej svoje inteligentné zariadenie a otvorte webové rozhranie Shelly.
Vo webovom rozhraní prejdite do Settings > Wi-Fi. Zadajte tam názov a heslo svojej siete alebo nastavte statickú adresu IP. Po uložení sa nad nastaveniami Wi-Fi zobrazí odkaz s novou adresou IP zariadenia.
Ethernet: kábel RJ45 pripájajte iba pri vypnutom napájaní zariadenia. Vo webovom rozhraní prejdite do Settings > Network settings > Ethernet a zapnite pripojenie Ethernet. Pre statickú adresu IP zapnite túto možnosť a zadajte adresu IP, server DNS, bránu a masku siete.
3.3 Zapnutie Modbus TCP
Reduxi číta údaje zo Shelly Pro 3EM cez Modbus TCP. Port Modbus TCP zariadení Shelly je 502. Modbus zapnete metódou RPC Modbus.SetConfig. Nahraďte IP adresou IP zariadenia Shelly:
http://IP/rpc/Modbus.SetConfig?config={"enable":true}
Úspešné volanie vráti {"restart_required": false}. Nastavenie môžete skontrolovať pomocou Modbus.GetConfig alebo Modbus.GetStatus.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie Shelly Pro 3EM do Reduxi
Podľa týchto krokov pridáte nové Shelly Pro 3EM alebo upravíte existujúce.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozri bod 4) a stlačte tlačidlo Add device. V prvom kroku zadajte základné nastavenia zariadenia: vyberte merač energie a Shelly Pro 3EM a zadajte ľubovoľný názov. Potom stlačte Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Zadajte pripojovacie údaje zariadenia Shelly Pro 3EM:
| Parameter | Hodnota |
|---|---|
| Pripojenie | TCP/IP (Modbus TCP) |
| IP | Adresa IP zariadenia Shelly vo vašej miestnej sieti (pozri bod 3) |
| Port |
502 (port Modbus TCP zariadení Shelly) |
Potom zadajte a vyberte rozšírené nastavenia.
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje zo Shelly Pro 3EM a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte ako dodatočný test hodnoty v časti Devices – Shelly Pro 3EM v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumentáciu Shelly a pripravte vybavenie.
Shelly Pro 3EM (bod 3): Pripojte Shelly k sieti, nastavte statickú adresu IP a zapnite Modbus TCP.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte zariadenie s adresou IP Shelly a portom 502 a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte posledné merania v časti Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či je na Shelly zapnutý Modbus TCP (Modbus.GetStatus) a či adresa IP a port 502 v Reduxi Configurator zodpovedajú zariadeniu Shelly. |
| Adresa IP zariadenia Shelly sa zmenila | Nastavte na Shelly statickú adresu IP v časti Settings a potom zadajte novú adresu IP v Reduxi Configurator. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
