Ako pripojiť elektromer Socomec Diris A k Reduxi controller
Pripojte svoj elektromer Socomec DIRIS A k Reduxi Controller cez Modbus.
Textový popis tohto obrázka

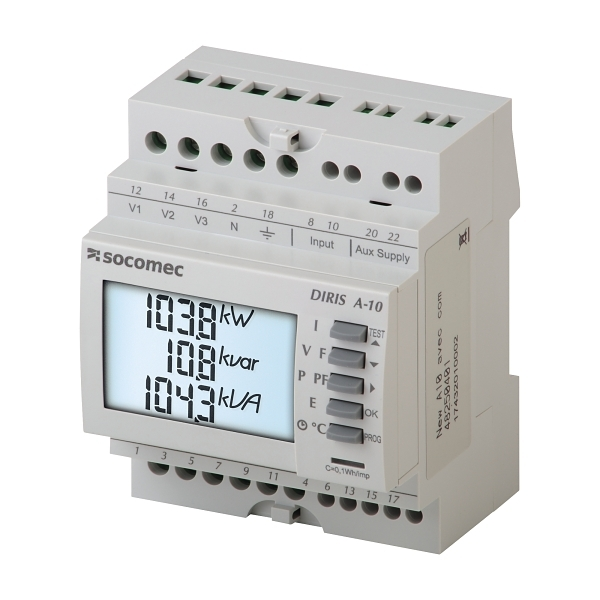

Produktová fotografia svetlosivého multifunkčného elektromera na lištu DIN na bielom pozadí, pohľad zhora a spredu. Predná strana: logo 'socomec', 'DIRIS A-10', LCD zobrazujúci tri riadky: 103.8 kW, 10.8 kvar, 104.3 kVA (číslice sa čítajú približne ako 103.8, 10.8 a 104.3). Päť sivých tlačidiel vpravo s popismi (I, V F, P PF, E, symboly hodín a stupňa C) a malé funkcie TEST, OK, PROG so symbolmi šípok. Horný rad svoriek označený V1 12, V2 14, V3 16, N 2, symbol uzemnenia 18, 'Input' 8 a 10, 'Aux Supply' 20 a 22. Dolné svorky očíslované 1, 3, 5, 7, 9, 11, 4, 6, 13, 15, 17. Bočný štítok s malým písmom.
1 Technická dokumentácia
Pokyny na pripojenie a konfiguráciu zariadenia sú na webovej stránke výrobcu.
- Zdroje Socomec – Webová stránka výrobcu s dokumentmi
- DIRIS A-10: stránka produktu – Údaje o produkte a zoznam dokumentov
- DIRIS A-10, A-20, A-30, A-41: stručný návod (PDF) – Viacjazyčný stručný návod
- DIRIS A-10: komunikačná tabuľka Modbus – Tabuľky registrov elektromera
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Reduxi Controller
- Elektromer Socomec DIRIS A (A-10 RS485, A-20, A-30, A-40, A-41)
- Kábel RS485 medzi elektromerom a Reduxi Controller alebo kábel Ethernet pre DIRIS A-40 Ethernet
- Prúdové transformátory pre prúdové vstupy
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Príprava elektromera Socomec DIRIS A
3.1 Technické údaje (DIRIS A-10 RS485)
3.2 Merané vstupy
Napäťové vstupy sú označené V1, V2, V3 a VN. Prúdové vstupy sú označené I1, I2 a I3, každý s pripojením S1 a S2. Elektromer pripojte podľa stručného návodu výrobcu (pozrite bod 1).
3.3 Nastavenie parametrov Modbus na elektromere
Komunikačné parametre sa nastavujú v konfiguračnej ponuke elektromera. Položky ponuky sú CON Adr (adresa Modbus), CON bdS (prenosová rýchlosť), CON PAr (parita) a CON St0P (stop bit). Rovnaké hodnoty použite v Reduxi Configurator (pozrite bod 5).
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie Socomec DIRIS A do Reduxi
Pomocou týchto krokov pridáte nový Socomec DIRIS A alebo upravíte existujúci.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 4) a stlačte tlačidlo Add device. V prvom kroku zadajte základné nastavenia zariadenia: vyberte elektromer a Socomec Diris A a zadajte názov podľa vášho výberu. Potom stlačte Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Pripojenie | RS485 (Modbus). TCP/IP (Modbus) pre DIRIS A-40 Ethernet. |
| Modbus unit ID | Zvyčajne sa používa 1. |
Potom zadajte a vyberte rozšírené nastavenia.
5.3 Test komunikácie
Kliknite dole v sprievodcovi na Test communication. Test raz prečíta Socomec DIRIS A a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v Devices – Socomec Diris A v Reduxi Configurator ako doplnkový test.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumentáciu Socomec a pripravte vybavenie.
Socomec DIRIS A (bod 3): Elektromer pripojte a nastavte jeho parametre Modbus.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte zariadenie s Modbus unit ID a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte posledné merania v časti Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či Modbus unit ID v Reduxi Configurator zodpovedá adrese nastavenej na merači. Zvyčajne sa používa 1. Skontrolujte, či sú sériové parametre merača a kontroléra rovnaké. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
