Ako pripojiť merač energie Shelly Plus PM k Reduxi Controller
Pripojte Shelly Plus PM Mini k Reduxi Controller cez miestnu sieť Wi-Fi.
Textový popis tohto obrázka

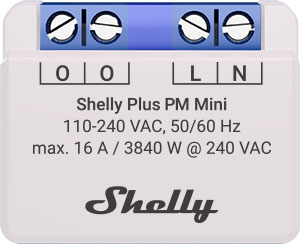

Fotografia horej časti malého bielo-fialového modulu na bielom pozadí. Hore je modrý blok s dvoma pármi svorkových skrutiek. Pod ním sú v rámčekoch označenia svoriek 'O', 'O', 'L', 'N'. Vytlačený text: 'Shelly Plus PM Mini', '110-240 VAC, 50/60 Hz', 'max. 16 A / 3840 W @ 240 VAC' a logo 'Shelly'.
1 Technická dokumentácia
Pokyny na pripojenie a konfiguráciu zariadenia sú na webovej stránke výrobcu.
- Shelly Plus PM Mini: knowledge base – Technické údaje, dokumenty a návod na pripojenie
- Shelly Plus PM Mini: user and safety guide (PDF) – Viacjazyčná tlačená príručka
- Shelly Plus PM Mini: API documentation – Komponenty a rozhrania zariadenia
- Shelly 1PM: knowledge base – Odkaz z predchádzajúcej verzie tohto článku
2 Potrebné vybavenie
Potrebujete tieto komponenty:
- Reduxi Controller
- Shelly Plus PM Mini (SNPM-001PCEU16) alebo Shelly PM Mini Gen3 (S3PM-001PCEU16)
- Miestna sieť Wi-Fi (802.11 b/g/n)
- Inteligentné zariadenie (telefón, počítač alebo tablet) na nastavenie Shelly
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Príprava Shelly Plus PM Mini
3.1 Technické údaje
3.2 Zapnutie prístupového bodu Wi-Fi na Shelly
Stlačte tlačidlo Reset a podržte ho 5 sekúnd. Tým sa zapne prístupový bod a Bluetooth. Názov siete Shelly má formát ShellyPMMini-XXXXXX. Pripojte k nej svoje inteligentné zariadenie.
3.3 Pripojenie Shelly k miestnej sieti Wi-Fi
Otvorte webové rozhranie Shelly a pripojte zariadenie k miestnej sieti Wi-Fi. Nastavte statickú adresu IP (odporúča sa). Keď je Shelly pripojené k sieti Wi-Fi, LED svieti nepretržite.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie Shelly Plus PM Mini do Reduxi
Podľa týchto krokov pridáte nové Shelly Plus PM Mini alebo upravíte existujúce.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na kontroléri (pozri bod 4) a stlačte tlačidlo Add device. V prvom kroku zadajte základné nastavenia zariadenia: vyberte merač energie a Shelly Plus PM a zadajte ľubovoľný názov. Potom stlačte Next.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál. Zadajte pripojovacie údaje zariadenia Shelly:
| Parameter | Hodnota |
|---|---|
| Pripojenie | Wi-Fi (miestna sieť), REST API |
| IP | Adresa IP zariadenia Shelly vo vašej miestnej sieti (pozri bod 3) |
Potom zadajte a vyberte rozšírené nastavenia.
5.3 Test komunikácie
Kliknite na Test communication v dolnej časti sprievodcu. Raz načíta údaje zo Shelly Plus PM a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte ako dodatočný test hodnoty v časti Devices – Shelly Plus PM v Reduxi Configurator.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumentáciu Shelly a pripravte vybavenie.
Shelly Plus PM Mini (bod 3): Tlačidlom Reset zapnite prístupový bod a pripojte Shelly k sieti Wi-Fi.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte zariadenie s adresou IP Shelly a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte posledné merania v časti Devices.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Prístupový bod Shelly nie je viditeľný | Stlačte tlačidlo Reset a podržte ho 5 sekúnd. Tým sa zapne prístupový bod. |
| Test komunikácie zlyhá | Skontrolujte, či adresa IP v Reduxi Configurator je adresou IP zariadenia Shelly vo vašej miestnej sieti. Odporúča sa statická adresa IP. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
