Ako pripojiť batériu Victron Energy MultiPlus II k Reduxi controller
Pripojte Victron Energy MultiPlus-II k Reduxi Controller.

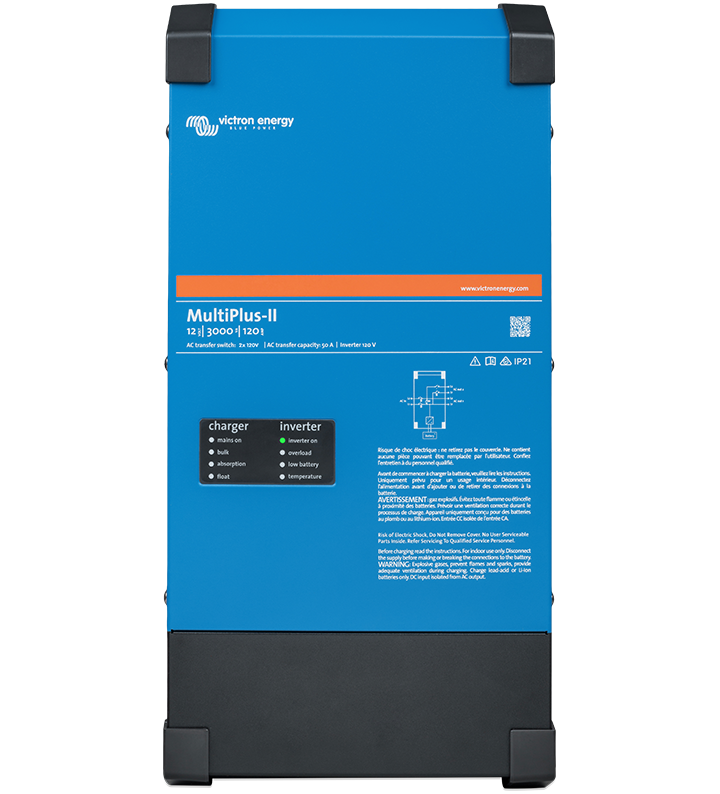

Textový popis tohto obrázka
Produktová fotografia modrého meniča/nabíjačky Victron Energy MultiPlus-II na bielom pozadí, pohľad spredu, s čiernymi plastovými rohovými krytmi hore a dole a tmavosivou podstavou dole. Predná strana: logo 'victron energy BLUE POWER' vľavo hore; oranžový pruh s 'www.victronenergy.com'; text modelu 'MultiPlus-II' s '12 | 3000 | 120' a riadok o prepínači AC a kapacite 50 A (malé písmo); kód QR vpravo; výstražné symboly a 'IP21'. Panel LED vľavo s popismi 'charger' (mains on, bulk, absorption, float) a 'inverter' (inverter on, overload, low battery, temperature); LED 'inverter on' svieti zeleno, ostatné sú zhasnuté. Malá schéma zapojenia a niekoľko riadkov výstražného textu vo francúzštine a angličtine (malé písmo) vpravo.
1 Technická dokumentácia
Pokyny na pripojenie a konfiguráciu zariadenia sú na webovej stránke Victron.
- Príručky Victron: MultiPlus-II – Pokyny výrobcu. Produkt vyberte v rozbaľovacom zozname.
- Príručka MultiPlus-II 230V (PDF) – Inštalácia, zapojenie a pripojenie VE.Bus.
- Technický list MultiPlus-II (PDF) – Modely, špecifikácie a príslušenstvo.
- Victron Modbus-TCP FAQ – Zapnutie Modbus-TCP na zariadení GX a zistenie unit ID.
- Stránka produktu MultiPlus-II – Popis produktu a súbory na stiahnutie.
2 Potrebné vybavenie
- Victron Energy MultiPlus-II
- Zariadenie GX systému Victron (funguje ako brána Modbus-TCP)
- Reduxi Controller
- Sieťové pripojenie medzi zariadením GX a Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Konfigurácia systému Victron
3.1 Zapnutie Modbus-TCP na zariadení GX
Modbus-TCP je na zariadení GX predvolene vypnutý. Na jeho zapnutie prejdite na zariadení GX do Settings – Services, posuňte sa nadol a zapnite službu Modbus-TCP.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie MultiPlus II do Reduxi
Tieto kroky použite na pridanie nového zariadenia alebo na úpravu existujúceho.
5.1 Základné nastavenia
Prihláste sa do Reduxi Configurator cez prehliadač (pozrite bod 4). Kliknite na + Add device.
Zadajte základné nastavenia zariadenia.
Textový popis tohto obrázka
Snímka obrazovky stránky Reduxi Configurator 'Basic settings'. Device type *: Battery (rozbaľovací zoznam). Type *: Victron Energy MultiPlus II (rozbaľovací zoznam). Name *: Victron Energy MultiPlus II (textové pole). Tlačidlá: Back (vľavo dole), Next (vpravo dole, tmavé).
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál zariadenia.
Textový popis tohto obrázka
Snímka obrazovky stránky Reduxi Configurator 'Communication channel and device configuration'. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.1.1 (pole je aktívne, textový kurzor na konci). Port *: 502. Tlačidlá: Back (vľavo dole), Test communication a Next (vpravo dole, Next je tmavé).
5.3 Pokročilé nastavenia
Vyberte a zadajte rozšírené nastavenia:
| Parameter | Hodnota |
|---|---|
| Oneskorenie čítania | 250 |
| Oneskorenie zápisu | 250 |
Textový popis tohto obrázka
Snímka obrazovky dialógu Reduxi Configurator s názvom "Advance settings" (tak, ako je zobrazený). Prepínače, každý s otázkou: Do you want to set data saving interval: No (nápoveda: Default: 1 min). Do you want to set reading delay: Yes, pole hodnoty 250 s jednotkou ms. Do you want to set writing delay: Yes, pole hodnoty 250 s jednotkou ms (pole je aktívne a hodnota je zvýraznená). Do you want to set maximum export power: No. Do you want to set maximum import power: No. Do you want to invert direction for energy import and export: No (nápoveda: Default: No). Do you want to exclude device from summary: No (nápoveda: Default: No). Pod nimi tri rozbaľovacie zoznamy: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3. Tlačidlá dole: Back (vľavo), Done (vpravo, tmavé).
5.4 Test komunikácie
Kliknite dole v sprievodcovi na Test communication. Test raz prečíta Victron MultiPlus II a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty zariadenia v Devices v Reduxi Configurator.
6.2 Zapnutie riadenia cez Reduxi
Ak chcete zariadenie riadiť cez Reduxi, nastavte control type zariadenia na AUTO v Devices. Iba vtedy ovplyvňujú príkazy stratégie zariadenie.
Stratégiu definujte podľa postupu v článku Stratégie pre Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Otvorte príručky Victron. Pripravte MultiPlus-II, zariadenie GX, controller a sieťové pripojenie.
Systém Victron (bod 3): Zapnite Modbus-TCP na zariadení GX. Poznačte si unit ID.
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator. Pridajte zariadenie, vyberte komunikačný kanál a nastavte oneskorenie čítania a zápisu na 250. Spustite Test communication a potom kliknite na Done.
Spustenie ostrej prevádzky (bod 6): Skontrolujte posledné merania. Nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte, či je Modbus-TCP na zariadení GX zapnutý v Settings – Services. Skontrolujte unit ID v Settings – Services – Modbus/TCP – Available services. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
