Ako pripojiť tepelné čerpadlo Bosch CW400 k Reduxi controller
Pridajte Bosch CW400 do Reduxi Controller.
Textový popis tohto obrázka

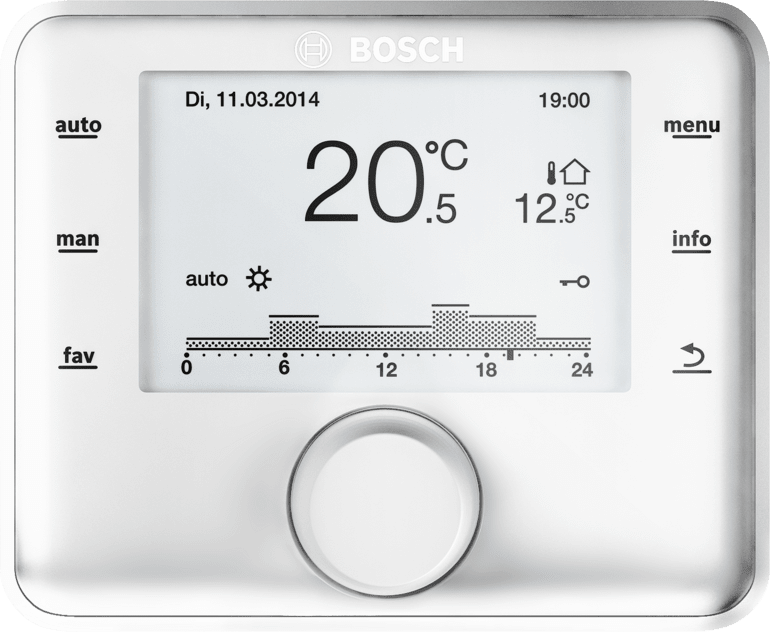

Fotografia bieleho izbového termostatu Bosch s otočným kolieskom. Displej zobrazuje: Di, 11.03.2014 [utorok, 11. marca 2014]; čas 19:00; veľkú teplotu 20,5 stupňa C; vonkajšiu teplotu 12,5 stupňa C s ikonou domu a teplomera; režim auto so symbolom slnka; symbol kľúča; pruhový graf 0 až 24 hodín so značkami pri 0, 6, 12, 18, 24. Vytlačené popisy tlačidiel vľavo: auto, man, fav. Vpravo: menu, info, šípka späť. Logo BOSCH nad displejom a okrúhle koliesko pod ním.
1 Technická dokumentácia
Pokyny na pripojenie a konfiguráciu zariadenia sú na webovej stránke výrobcu. Technický list a stránka produktu pochádzajú od Bosch Home Comfort (dánsky).
- Vyhľadávanie literatúry Worcester Bosch: CW 400 – Pokyny na pripojenie a konfiguráciu zariadenia (webová stránka výrobcu)
- Stránka produktu Bosch CW400 – Stránka produktu Bosch Home Comfort (dánsky)
- Technický list produktu CW400 – Technický list, PDF (dánsky)
2 Potrebné vybavenie
Potrebujete tieto súčasti:
- Reduxi Controller
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Pripojenie a konfigurácia zariadenia
Bosch CW400 pripojte a nakonfigurujte podľa webovej stránky výrobcu. Pozrite bod 1.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie zariadenia do Reduxi
Tieto kroky použite na pridanie nového zariadenia alebo na úpravu existujúceho.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 4) a kliknite na + Add device.
Zadajte základné nastavenia zariadenia: typ zariadenia, type a názov podľa vášho výberu, napríklad Bosch CW400.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Komunikačný kanál | Vyberte kanál, ku ktorému je zariadenie pripojené |
| Modbus unit ID | Zvyčajne 1
|
5.3 Pokročilé nastavenia
Zadajte a vyberte pokročilé nastavenia.
5.4 Test komunikácie
Kliknite dole v sprievodcovi na Test communication. Test raz prečíta Bosch CW400 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v Devices – Bosch CW400 v Reduxi Configurator ako doplnkový test.
6.2 Zapnutie riadenia cez Reduxi
Na pokročilé riadenie zaraďte zariadenie do stratégie Reduxi. V Devices – Bosch CW400 v Reduxi Configurator nastavte control type na AUTO. Iba vtedy ovplyvňujú príkazy stratégie zariadenie.
Ak chcete dosiahnuť maximálnu flexibilitu a zníženie nákladov na energiu pri dynamických cenách a dynamických tarifách, definujte stratégiu podľa postupu v Stratégie pre Reduxi Controller.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumenty Bosch. Pripravte controller a notebook alebo tablet.
Bosch CW400 (bod 3): Zariadenie pripojte a nakonfigurujte podľa pokynov Bosch.
Pridanie do Reduxi (body 4–5): Prihláste sa do webového rozhrania Reduxi. Kliknite na + Add device, zadajte základné nastavenia, komunikačný kanál, Modbus unit ID a rozšírené nastavenia. Spustite Test communication a kliknite na Done.
Spustenie ostrej prevádzky (bod 6): Skontrolujte namerané hodnoty v Devices a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte Modbus unit ID. Zvyčajne sa používa 1. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
