Ako pripojiť tepelné čerpadlo Buderus RC310 k Reduxi controller
Pridajte Buderus Logamatic RC310 do Reduxi Controller.
Textový popis tohto obrázka

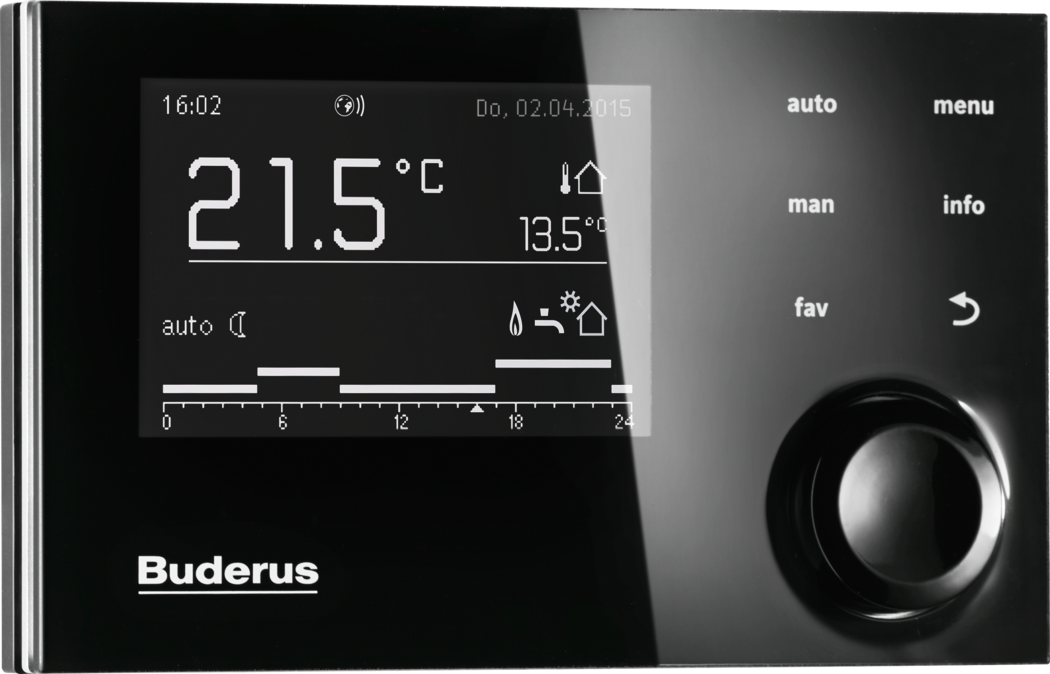

Fotografia čiernej riadiacej jednotky Buderus Logamatic RC310 s otočným kolieskom. Displej zobrazuje: čas 16:02; dátum Do, 02.04.2015 [štvrtok, 2. apríla 2015]; veľkú teplotu 21,5 stupňa C; druhú hodnotu 13,5 stupňa C s ikonou domu a teplomera; režim auto so symbolom mesiaca; ikony plameňa, kohútika a slnka s domom; pruh 0 až 24 hodín so značkami pri 0, 6, 12, 18, 24. Vytlačené popisy tlačidiel vpravo: auto, menu, man, info, fav, šípka späť. Okrúhle koliesko vpravo dole. Logo Buderus vľavo dole.
1 Technická dokumentácia
Výrobca popisuje pripojenie a konfiguráciu zariadenia vo svojej dokumentácii.
- Dokumentačný portál Buderus – Dokumentácia výrobcu, na ktorú odkazuje pôvodný článok
- Stránka produktu Logamatic RC310 – Buderus
- Návod na obsluhu Logamatic RC310 – Buderus, dokument 6720884184 (PDF, nemecky)
- Brožúra Konnektivität – Buderus, konektivita systémov Buderus (PDF, nemecky)
2 Príprava riadiacej jednotky
2.1 Potrebné vybavenie
- Reduxi Controller
- Buderus Logamatic RC310, nainštalovaný a nakonfigurovaný podľa pokynov výrobcu (pozrite bod 1)
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
2.2 O Logamatic RC310
Údaje z dokumentácie výrobcu:
- Logamatic RC310 je systémová riadiaca jednotka Buderus založená na riadiacom systéme Logamatic EMS plus. Nie je to samotné tepelné čerpadlo.
- Riadi až štyri vykurovacie okruhy so zmiešavačmi, až dva zásobníky teplej vody a solárny systém.
- Má displej s dotykovými tlačidlami a voliacim gombíkom.
- Pracuje s aplikáciou MyBuderus.
- Príručka odkazuje na komunikačný modul web KM200 na pripojenie k internetu.
3 Pripojenie a konfigurácia zariadenia
Postupujte podľa pokynov výrobcu na pripojenie a konfiguráciu (pozrite bod 1).
Majte po ruke Modbus unit ID zariadenia. Zvyčajne sa používa 1.
4 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
5 Pridanie zariadenia do Reduxi
Tieto kroky použite na pridanie nového zariadenia alebo na úpravu existujúceho.
5.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 4) a kliknite na + Add device.
Zadajte základné nastavenia: vyberte typ zariadenia a type, ktoré zodpovedajú vášmu zariadeniu, a zadajte názov podľa vášho výberu.
5.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Hodnota |
|---|---|
| Komunikačný kanál | Kanál, cez ktorý je zariadenie pripojené |
| Modbus unit ID | Zvyčajne 1
|
5.3 Pokročilé nastavenia
Zadajte a vyberte rozšírené nastavenia zariadenia.
5.4 Test komunikácie
Kliknite dole v sprievodcovi na Test communication. Test raz prečíta Logamatic RC310 a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
6 Kontrola nameraných hodnôt
6.1 Posledné merania
Po nadviazaní komunikácie skontrolujte ako dodatočný test hodnoty v časti Devices v Reduxi Configurator.
6.2 Zapnutie riadenia cez Reduxi
V Devices v Reduxi Configurator nastavte control type zariadenia na AUTO. Iba vtedy ovplyvňujú príkazy stratégie zariadenie.
Ak chcete znížiť náklady na energiu pomocou dynamických cien a dynamických tarif, definujte stratégiu podľa postupu v Strategies for Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Nájdite dokumentáciu výrobcu a pripravte zariadenie a Reduxi Controller.
Logamatic RC310 (bod 3): Zariadenie pripojte a nakonfigurujte podľa pokynov výrobcu. Poznačte si Modbus unit ID (zvyčajne 1).
Pridanie do Reduxi (body 4–5): Prihláste sa do Reduxi Configurator, pridajte zariadenie a otestujte komunikáciu.
Spustenie (bod 6): Skontrolujte namerané hodnoty a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie zlyhá | Skontrolujte Modbus unit ID zariadenia. Zvyčajne sa používa 1. Skontrolujte komunikačný kanál a pripojenie. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
