Ako pripojiť tepelné čerpadlo Nibe série S (Modbus) k Reduxi controller
Pridajte tepelné čerpadlo Nibe série S do Reduxi Controller cez Modbus a čítajte jeho hodnoty.
Textový popis tohto obrázka

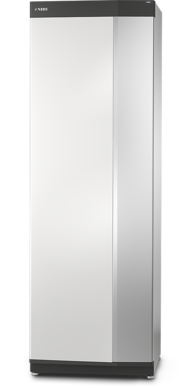

Fotografia vysokého voľne stojaceho vnútorného modulu tepelného čerpadla na bielom pozadí. Svetlosivá a strieborná skriňa s tmavšou prednou ľavou hranou, čierny sokel dole a malý tmavý znak loga vľavo hore na prednej strane. Žiadny čitateľný text.
1 Príprava pripojenia
1.1 Technická dokumentácia
Dokumenty výrobcu:
- Nibe professional: vyhľadávanie dokumentov – Pokyny na webovej stránke výrobcu
- Technical Information: Modbus S-Series (PDF, M12676EN) – Modbus TCP/IP série NIBE S: ponuky, port, tabuľky registrov
- MODBUS 40: tips and tricks (PDF) – Nastavenia a pripojenie príslušenstva MODBUS 40 (RS485)
1.2 Potrebné vybavenie
Tieto komponenty pripájajú Reduxi Controller k tepelnému čerpadlu Nibe:
- Reduxi Controller
- Tepelné čerpadlo Nibe s Modbus: séria S s integrovaným Modbus TCP/IP (softvér 2.2.1 alebo novší) alebo tepelné čerpadlo s príslušenstvom MODBUS 40 (RS485)
- Sieťové pripojenie tepelného čerpadla (Wi‑Fi alebo Ethernet) pre Modbus TCP/IP
- Kábel RS485, iba na pripojenie s MODBUS 40
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
2 Aktivácia Modbus na tepelnom čerpadle
Použite jeden z dvoch typov pripojenia. Obidva sú pri Nibe uvedené v zozname podporovaných zariadení.
2.1 Modbus TCP/IP (séria S)
502.Tepelné čerpadlo prijíma pripojenia iba z rozsahov súkromných adries (10.x.x.x, 172.16–31.x.x, 192.168.x.x). V ponuke 7.5.9 môžete obmedziť prístup na dôveryhodnú IP adresu ("IP address restriction"). Ak ju použijete, zadajte IP adresu Reduxi Controller.
2.2 Modbus RTU cez RS485 (MODBUS 40)
Príslušenstvo MODBUS 40 pripája tepelné čerpadlo cez RS485 s Modbus RTU. Predvolené nastavenia:
| Parameter | Hodnota |
|---|---|
| Rýchlosť (baud rate) | 9600 |
| Data bits | 8 |
| Parity | none |
| Stop bits | 1 |
| Slave address |
1 (0x01) pre MODBUS 40 vo verzii 7 alebo nižšej. Od verzie 10 sa dá adresa zmeniť. |
3 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
4 Pridanie tepelného čerpadla do Reduxi
Podľa týchto krokov pridáte nové tepelné čerpadlo alebo upravíte existujúce.
4.1 Základné nastavenia
Prihláste sa lokálne do Reduxi Configurator na controlleri (pozrite bod 3) a kliknite na Add device.
Textový popis tohto obrázka

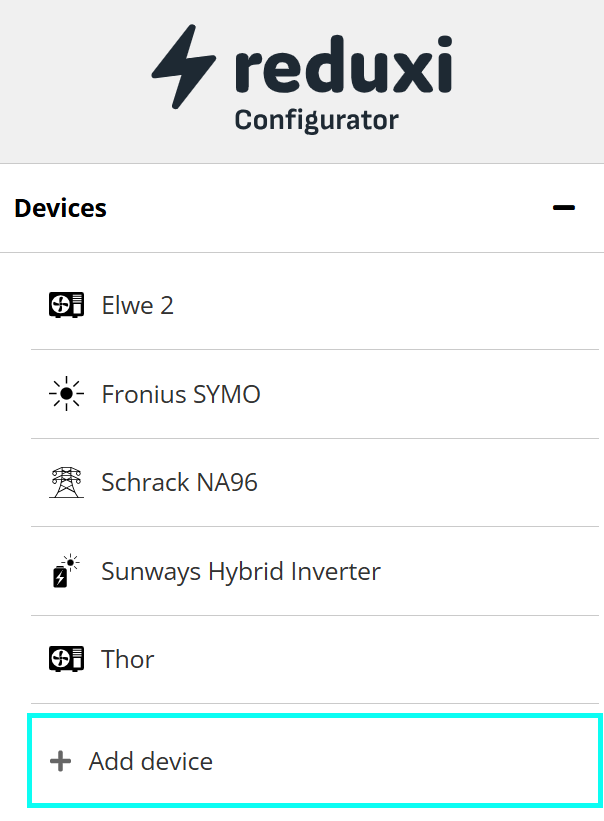

Snímka obrazovky zoznamu zariadení v Reduxi Configurator. Hlavička: logo reduxi s textom Configurator na svetlosivom pozadí. Nadpis sekcie Devices so znamienkom mínus. Položky zariadení v poradí: Elwe 2 (ikona tepelného čerpadla); Fronius SYMO (ikona slnka); Schrack NA96 (ikona stĺpa vysokého napätia); Sunways Hybrid Inverter (ikona batérie so slnkom); Thor (ikona tepelného čerpadla). Pod poslednou položkou je tlačidlo Add device s ikonou plus, označené azúrovým zvýrazňovacím rámčekom. Zvyšok obrázka vpravo je prázdny biely.
Zadajte základné nastavenia zariadenia:
- Device type:
HVAC - Type:
Nibe S-series - Name: názov podľa vášho výberu, napríklad Nibe S-series
Potom kliknite na Next.
4.2 Nastavenia komunikácie
Vyberte komunikačný kanál a zadajte konfiguráciu zariadenia:
| Parameter | Modbus TCP/IP | Modbus RTU (RS485) |
|---|---|---|
| Pripojenie | TCP/IP |
RS485 |
| IP adresu | IP adresa tepelného čerpadla (ponuka 3.1.13) | – |
| Port | 502 |
– |
| Modbus unit ID | Zvyčajne 1
|
Zvyčajne 1 (slave address modulu MODBUS 40) |
| Sériové nastavenia | – |
9600 baud, 8 dátových bitov, bez parity, 1 stop bit (predvolené hodnoty MODBUS 40) |
Potom zadajte a vyberte rozšírené nastavenia.
4.3 Test komunikácie
Kliknite dole v sprievodcovi na Test communication. Test raz prečíta tepelné čerpadlo Nibe a nič neuloží. Ak test uspeje, kliknite na Done: zariadenie vytvorí iba Done.
Textový popis tohto obrázka
Snímka obrazovky dolnej lišty tlačidiel stránky Reduxi Configurator. Vľavo: tlačidlo 'Back'. Vpravo: tlačidlo 'Test communication' (označené azúrovým rámčekom) a tmavé tlačidlo 'Done'.
Textový popis tohto obrázka
Snímka obrazovky stránky 'Communication channel and device configuration' v Reduxi Configurator. Connection *: TCP/IP (rozbaľovací zoznam). IP *: 192.168.50.243, s tlačidlom 'Scan for IP'. Port *: 502, s tlačidlom 'Test port'. Modbus unit ID *: 1. Tlačidlá dole: Back (vľavo), Test communication a Done (vpravo). Tlačidlo Done je označené azúrovým rámčekom.
5 Kontrola nameraných hodnôt
5.1 Posledné merania
Po nadviazaní komunikácie skontrolujte hodnoty v Devices – Nibe S-series v Reduxi Configurator ako doplnkový test.
5.2 Riadenie cez Reduxi
Zoznam podporovaných zariadení uvádza položky Nibe Modbus s úrovňou integrácie Read. Reduxi číta hodnoty cez Modbus. Príkazy stratégie tepelné čerpadlo cez Modbus neriadia.
Ak chcete tepelné čerpadlo Nibe riadiť prevádzkovými režimami kontaktov SG-ready, pozrite Ako pripojiť tepelné čerpadlo Nibe k Reduxi Gateway. Stratégie Reduxi sú popísané v Stratégie pre Reduxi controller.
✓ Zhrnutie
Príprava (body 1–2): Otvorte dokumenty Nibe. V sérii S aktivujte Modbus TCP/IP v ponuke 7.5.9. S príslušenstvom MODBUS 40 ho aktivujte v ponuke 5.2 a pripojte RS485.
Tepelné čerpadlo Nibe (bod 2): Poznačte si IP adresu tepelného čerpadla (ponuka 3.1.13). Tepelné čerpadlo používa port 502.
Pridanie do Reduxi (body 3–4): Prihláste sa do webového rozhrania Reduxi. Pridajte zariadenie s typom HVAC a Nibe S-series, zadajte komunikačné nastavenia a otestujte komunikáciu.
Spustenie ostrej prevádzky (bod 5): Skontrolujte posledné merania. Integrácia cez Modbus je iba na čítanie.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test komunikácie cez Modbus TCP/IP zlyháva | Skontrolujte, či je Modbus TCP/IP aktivovaný v ponuke 7.5.9 a či je softvér vo verzii 2.2.1 alebo novšej. Skontrolujte IP adresu a port 502 (pozrite bod 4). Ak používate obmedzenie IP adries, zadajte IP adresu Reduxi Controller (pozrite bod 2). |
| Žiadne údaje cez RS485 | Skontrolujte polaritu A/B (na test vymeňte A a B), sériové nastavenia a Modbus unit ID (pozrite bod 2). |
| Stratégia tepelné čerpadlo neriadi | Integrácia cez Modbus je iba na čítanie (pozrite bod 5). Na riadenie použite pripojenie SG-ready. |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
