Ako nastaviť Iskraemeco MT880 v nástroji Iskraemeco SEP2W alebo Symbiot

Nakonfigurujte elektromer Iskraemeco MT880 v SEP2W manageri alebo v nástroji Symbiot pre Reduxi Controller.

🔧 Iskraemeco MT880 · Reduxi Controller
🛠 Iskraemeco SEP2W manager alebo nástroj Symbiot
📡 Jeden telegram (štandardná štruktúra Reduxi)

📄 Stiahnuť ako PDF

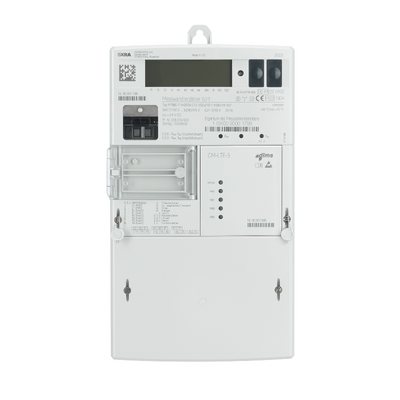

Elektromer Iskraemeco MT880, pohľad spredu
Iskraemeco MT880 (obrázok: Iskraemeco)
Textový popis tohto obrázka

Fotografia elektromera Iskraemeco MT880 na bielom pozadí, pohľad spredu. Svetlosivá skrinka so záves­ným uškom hore, LCD displejom a štítkom s čiarovým kódom v hornej časti, čiernym optickým alebo tlačidlovým modulom vľavo, priehľadným krytom svoriek na ľavej strane, radom malých kontroliek a malou modrou značkou výrobcu vpravo.

📋 V tomto článku
  1. Technická dokumentácia
  2. Potrebné vybavenie
  3. IEC local port setup channel 1
  4. IEC HDLC setup channel 1
  5. General local port readout
  6. Ďalší krok: pridanie elektromera do Reduxi
  7. Zhrnutie
  8. Časté problémy
  9. Súvisiace články

1 Technická dokumentácia

Nakonfigurujte elektromer so základnou štruktúrou z článku Štandardná štruktúra telegramu Reduxi pre Iskraemeco AM550 DLMS push na rozhraní P1. Použite Iskraemeco SEP2W manager alebo nástroj Symbiot. Potrebný je iba jeden telegram s údajmi definovanými v tejto štruktúre.

2 Potrebné vybavenie

  • Elektromer Iskraemeco MT880
  • Iskraemeco SEP2W manager alebo nástroj Symbiot
  • Reduxi Controller
  • Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi

3 IEC local port setup channel 1

Vykonajte nasledujúce kroky v nástroji Iskraemeco SEP2W manager. Začnite krokom 1, IEC local port setup channel 1.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baud rate 9600, adresa 72042282
IEC local port setup channel 1
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco), zobrazenie Cosem association pre elektromer ISKT880M72042282, stránka IEC local port setup channel 1. Karty pásu s nástrojmi: General, View, MeterView, Database, Tools; tlačidlá pásu Refresh, New Tab, Close Tab, Close All. Ľavý panel uvádza čísla elektromerov 72042273 až 72042301 (vybraný 72042282). Stredný panel so stromom: Clock, Common, Communication, s No channel specified, Channel 0, Channel 1 (IEC local port setup channel 1 zvýraznený modrou, IEC HDLC setup channel 1 s červeným štvorcovým označením, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1), Channel 2, Channel 3, Communication variant configuration; ďalej Display, GSM, Holidays, I/O configuration, I/O control, Identifiers, Image transfer; Search (1491 items). Pravý panel: IEC local port setup channel 1; Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Polia (políčka nie sú začiarknuté): Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 72042282, Read and write; Settings password: prázdne, Write only; Parametrisation password: prázdne, Write only; W5 password: prázdne, Write only. Dolný panel kariet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktívna).

4 IEC HDLC setup channel 1

Krok 2: nastavte IEC HDLC channel 1.

Iskraemeco SEP2 Manager: IEC HDLC setup channel 1, rýchlosť 9600, adresa zariadenia 41
IEC HDLC local port setup channel 1
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco) so stránkou IEC HDLC setup channel 1 v zobrazení Cosem association. Ľavý panel MeterView: zoznam čísel elektromerov 90807030 až 91404225 (rovnaký zoznam ako na druhej snímke SEP2 Manager; vybraná je posledná položka 91404225). Stredný panel: elektromer ISKT880M91404225 so stromom: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Pod Channel 1: IEC local port setup channel 1, IEC HDLC setup channel 1 (začiarknuté a zvýraznené modrou), ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Dole Search (1572 items). Nadpis pravého panela: IEC HDLC setup channel 1. Logical name: 0-1:22.0.0*255, Class ID: IEC HDLC setup class (23), Version: 1. Polia, každé začiarknuté, prístup Read and write: Communication speed: 9600; Window size transmit: 1; Window size receive: 1; Max info field length transmit: 154; Max info field length receive: 154; Inter octet time out: 50; Inactivity time out: 120; Device address: 41.

Iskraemeco SEP2 Manager: IEC local port setup channel 1, baud rate 9600, adresa 91404225
IEC local port setup channel 1 (druhá časť)
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco) so stránkou IEC local port setup channel 1 v zobrazení Cosem association. Ľavý panel MeterView: zoznam čísel elektromerov 90807030, 90807452, 90807459, 90807554, 90807677, 90807680, 90807685, 90807686, 90807687, 90807692, 90807717, 90807798, 90807864, 90807868, 90807875, 90808004, 90808005, 90808008, 90808149, 90808178, 91404137, 91404153, 91404184, 91404188, 91404194, 91404200, 91404201, 91404210, 91404225 (posledný je vybraný elektromer). Stredný panel: elektromer ISKT880M91404225 so stromom: Actual values, Alarms, Billing, Clock, Common, Communication (No channel specified, Channel 0, Channel 1, Channel 2, Channel 3, Communication variant configuration), Display (Sequences: General local port readout, General display readout). Pod Channel 1 sú položky IEC local port setup channel 1 (začiarknuté a zvýraznené modrou), IEC HDLC setup channel 1, ID serial process status channel 1, DLMS options channel 1, DLMS association restrictions channel 1, HDLC options channel 1. Dole Search (1572 items). Nadpis pravého panela: IEC local port setup channel 1. Logical name: 0-1:20.0.0*255, Class ID: IEC local port setup (19), Version: 1. Polia, každé začiarknuté: Communication mode: 1 - Protocol according to IEC 62056-46 (DLMS UA), prístup Read and write; Default baud rate: 9600, Read and write; Proposed baud rate: 9600, Read and write; Response time: 1 - 200ms, Read and write; Device address: 91404225, Read and write; Settings password: prázdne, Write only; Parametrisation password: prázdne, Write only; W5 password: prázdne, Write only.

5 General local port readout

Krok 3: nastavte general local port readout. Pre veľký počet riadkov sú snímky obrazovky rozdelené na časti. Poznačte si číslo riadka a Logical Name, aby ste zmenili správne nastavenia.

Iskraemeco SEP2 Manager: General local port readout, 66 vybraných položiek, riadky 1 až 14
General local port readout, časť 1
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco), zobrazenie Cosem association pre elektromer ISKT880M72042282, stránka General local port readout. Ľavý panel uvádza čísla elektromerov 72042273 až 72042301 (vybraný 72042282). Strom v strednom paneli: Clock, Common, Communication, Display > Sequences (General local port readout zvýraznený modrou, General display readout, Alternate display readout, Grid display readout), potom Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Pravý panel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezačiarknuté; Access mode: Read and write; Filter prázdny; Selected items 66 (1512 / 1512). Stĺpce tabuľky: Logical Name, Item, Class Id, Attribute. Zobrazené riadky: 1 0-0:97.97.0 Error register, 1 - Data, 2 - Value (zvýraznený riadok); 2 1-0:0.0.0 Electricity ID 1, 1 - Data; 3 1-0:0.9.1 Local time, 1 - Data; 4 1-0:0.9.2 Local date, 1 - Data; 5 1-0:0.4.2 Transformer ratio - current (numerator), 1 - Data; 6 1-0:0.4.5 Transformer ratio - current (denominator), 1 - Data; 7 1-0:0.4.3 Transformer ratio - voltage (numerator), 1 - Data; 8 1-0:0.4.6 Transformer ratio - voltage (denominator), 1 - Data; 9 1-0:1.4.0 Demand register - Active energy import (+A), 5 - Demand register, 2 - Curren(t) (odrezané); 10 1-0:2.4.0 Demand register - Active energy export (-A), 5 - Demand register; 11 1-0:1.6.0 Maximum demand register - Active energy import (+A), 4 - Extended register, 2 - Value; 12 1-0:1.6.1 Maximum demand register - Active energy import (+A) Rate 1, 4 - Extended register; 13 1-0:1.6.2 Maximum demand register - Active energy import (+A) Rate 2, 4 - Extended register; 14 1-0:2.6.0 Maximum demand register - Active energy export (-A), 4 - Extended register. Dolný panel kariet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktívna, oranžová).

Iskraemeco SEP2 Manager: General local port readout, 66 vybraných položiek, riadky 15 až 28
General local port readout, časť 2
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco), zobrazenie Cosem association, stránka General local port readout, pre elektromer ISKT880M72042282. Ľavý panel uvádza čísla elektromerov 72042273 až 72042301 (vybraný 72042282). Strom v strednom paneli: Clock, Common, Communication, Display > Sequences: General local port readout (zvýraznený modrou), General display readout, Alternate display readout, Grid display readout, potom Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Pravý panel: Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezačiarknuté; Access mode: Read and write; Selected items 66, 1512 / 1512. Zobrazené riadky tabuľky (stĺpce Logical Name, Item, Class Id, Attribute): 15 1-0:2.6.1 Maximum demand register - Active energy export (-A) Rate 1, 4 - Extended register, 2 - Value; 16 1-0:2.6.2 ... export (-A) Rate 2, 4 - Extended register; 17 1-0:21.6.0 Maximum demand register - Active energy import (+A) L1; 18 1-0:41.6.0 ... import (+A) L2; 19 1-0:61.6.0 ... import (+A) L3; 20 1-0:22.6.0 ... export (-A) L1; 21 1-0:42.6.0 ... export (-A) L2; 22 1-0:62.6.0 ... export (-A) L3 (riadky 17 až 22 sú 4 - Extended register); 23 1-0:1.7.0 Instantaneous active import power (+A), 3 - Register; 24 1-0:2.7.0 Instantaneous active export power (-A), 3 - Register; 25 1-0:13.7.0 Instantaneous power factor (+A/+VA), 3 - Register; 26 1-0:32.7.0 Instantaneous voltage L1; 27 1-0:52.7.0 Instantaneous voltage L2; 28 1-0:72.7.0 Instantaneous voltage L3 (čiastočne odrezané). Dolná časť okna: panel kariet s Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282 a aktívnou kartou Cosem association (oranžová). Pod ním panel Log Viewer s kartou Manager a prázdnymi hlavičkami tabuľky Time, Source, Category, User, Description; počítadlo 1000.

Iskraemeco SEP2 Manager: General local port readout, 66 vybraných položiek, riadky 29 až 42
General local port readout, časť 3
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco), zobrazenie Cosem association pre elektromer ISKT880M72042282, stránka General local port readout. Ľavý panel uvádza čísla elektromerov 72042273 až 72042301 (vybraný 72042282). Strom v strednom paneli: Clock, Common, Communication, Display > Sequences (General local port readout zvýraznený modrou, General display readout, Alternate display readout, Grid display readout), potom Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Pravý panel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezačiarknuté; Access mode: Read and write; Filter prázdny; Selected items 66 (1512 / 1512). Stĺpce tabuľky: Logical Name, Item, Class Id, Attribute. Zobrazené riadky, všetky Class Id 3 - Register, Attribute 2 - Value: 29 1-0:31.7.0 Instantaneous current L1; 30 1-0:51.7.0 Instantaneous current L2; 31 1-0:71.7.0 Instantaneous current L3; 32 1-0:14.7.0 Instantaneous net frequency: any phase; 33 1-0:81.7.1 Angle U(L2) - U(L1); 34 1-0:81.7.2 Angle U(L3) - U(L1); 35 1-0:81.7.12 Angle U(L3) - U(L2); 36 1-0:81.7.40 Angle U(L1) - I(L1); 37 1-0:81.7.51 Angle U(L2) - I(L2); 38 1-0:81.7.62 Angle U(L3) - I(L3); 39 1-0:1.8.0 Active energy import (+A); 40 1-0:1.8.1 Active energy import (+A) Rate 1; 41 1-0:1.8.2 Active energy import (+A) Rate 2; 42 1-0:2.8.0 Active energy export (-A). Dolný panel kariet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktívna, oranžová).

Iskraemeco SEP2 Manager: General local port readout, 66 vybraných položiek, riadky 43 až 56
General local port readout, časť 4
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco), zobrazenie Cosem association pre elektromer ISKT880M72042282, stránka General local port readout. Ľavý panel uvádza čísla elektromerov 72042273 až 72042301 (vybraný 72042282). Strom v strednom paneli: Clock, Common, Communication, Display > Sequences (General local port readout zvýraznený modrou, General display readout, Alternate display readout, Grid display readout), potom Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time; Search (1491 items). Pravý panel: General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; Capture objects nezačiarknuté; Access mode: Read and write; Filter prázdny; Selected items 66 (1512 / 1512). Stĺpce tabuľky: Logical Name, Item, Class Id, Attribute. Zobrazené riadky, všetky Class Id 3 - Register, Attribute 2 - Value: 43 1-0:2.8.1 Active energy export (-A) Rate 1; 44 1-0:2.8.2 Active energy export (-A) Rate 2; 45 1-0:3.8.0 Reactive energy import (+R); 46 1-0:3.8.1 Reactive energy import (+R) Rate 1; 47 1-0:3.8.2 Reactive energy import (+R) Rate 2; 48 1-0:4.8.0 Reactive energy export (-R); 49 1-0:4.8.1 Reactive energy export (-R) Rate 1; 50 1-0:4.8.2 Reactive energy export (-R) Rate 2; 51 1-0:16.8.0 Active energy combined (|+A|-|-A|); 52 1-0:16.8.1 Active energy combined (|+A|-|-A|) Rate 1; 53 1-0:16.8.2 Active energy combined (|+A|-|-A|) Rate 2; 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3. Dolný panel kariet: Commision, 77815809 - A+_T1, 76669445, 76669445 - A+_T1, Log: 72042282, Cosem association (aktívna, oranžová).

Iskraemeco SEP2 Manager: General local port readout, 66 vybraných položiek, riadky 54 až 66
General local port readout, časť 5
Textový popis tohto obrázka

Snímka obrazovky softvéru SEP2 Manager (Iskraemeco), zobrazenie Cosem association, stránka General local port readout, pre elektromer ISKT880M72042282. Karty pásu s nástrojmi: General, View, MeterView, Database, Tools; pás General zobrazuje Refresh, New Tab, Close Tab, Close All. Ľavý panel uvádza čísla elektromerov 72042273 až 72042301 (vybraný 72042282). Strom v strednom paneli: Clock, Common, Communication, Display > Sequences s General local port readout (zvýraznený modrou, políčko nezačiarknuté), General display readout, Alternate display readout, Grid display readout; nižšie: Display format for energy, Display format for demand, Display configuration, Display cursors configuration, Display unit for energy and demand, Display test mode precision for energy and demand, Display precision for voltage and current, Display backlight timeout, Display autoscroll roll time, Optical scroll key configuration, Display exit from specific mode timeout, Test mode exit time. Search (1491 items). Nadpis pravého panela General local port readout; Logical name: 0-0:21.0.0*255, Class ID: Profile generic (7), Version: 1; políčko Capture objects nezačiarknuté; Access mode: Read and write; pole Filter prázdne; Selected items 66 (1512 / 1512 available). Stĺpce tabuľky: Logical Name, Item, Class Id, Attribute. Riadky: 54 1-0:21.8.0 Active energy import (+A) L1; 55 1-0:41.8.0 Active energy import (+A) L2; 56 1-0:61.8.0 Active energy import (+A) L3; 57 1-0:22.8.0 Active energy export (-A) L1; 58 1-0:42.8.0 Active energy export (-A) L2; 59 1-0:62.8.0 Active energy export (-A) L3; 60 1-0:31.7.124 Instantaneous current L1 THD; 61 1-0:51.7.124 Instantaneous current L2 THD; 62 1-0:71.7.124 Instantaneous current L3 THD; 63 1-0:32.7.124 Instantaneous voltage L1 THD; 64 1-0:52.7.124 Instantaneous voltage L2 THD; 65 1-0:52.7.124 Instantaneous voltage L2 THD; 66 1-0:72.7.124 Instantaneous voltage L3 THD. Všetky riadky: Class Id 3 - Register, Attribute 2 - Value.

✓ Zhrnutie

Príprava (body 1–2): Použite štandardnú štruktúru telegramu Reduxi. Pripravte elektromer MT880 a SEP2W manager alebo nástroj Symbiot.

Nastavenia elektromera (body 3–5): Nastavte IEC local port setup channel 1, IEC HDLC setup channel 1 a general local port readout.

Pridanie do Reduxi (bod 6): Pridajte elektromer do Reduxi Controller podľa príručky k MT880.

Spustenie ostrej prevádzky (bod 6): Po pridaní elektromera skontrolujte namerané hodnoty v Reduxi Configurator.

→ Časté problémy

Problém Riešenie
Žiadne údaje z elektromera Skontrolujte nastavenia telegramu podľa štandardnej štruktúry telegramu Reduxi. Pri úprave readoutu si poznačte číslo riadka a Logical Name.
Open configurator sa neotvorí alebo zostane prázdny Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online.
Prihlásenie s admin sa odmietne Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje.
reduxi.local sa nenačíta Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie.
Test komunikácie zlyhá, zariadenie je offline Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol.
