1. Ako sa pripojiť a nakonfigurovať

Pokyny nájdete na webovej stránke výrobcu - https://www.worcester-bosch.co.uk/professional/support/literature/search?q=HPC410.

2. Ako nakonfigurovať fyzické pripojenie k tepelnému čerpadlu cez kontakt EVU pre podporu Smart Grid?

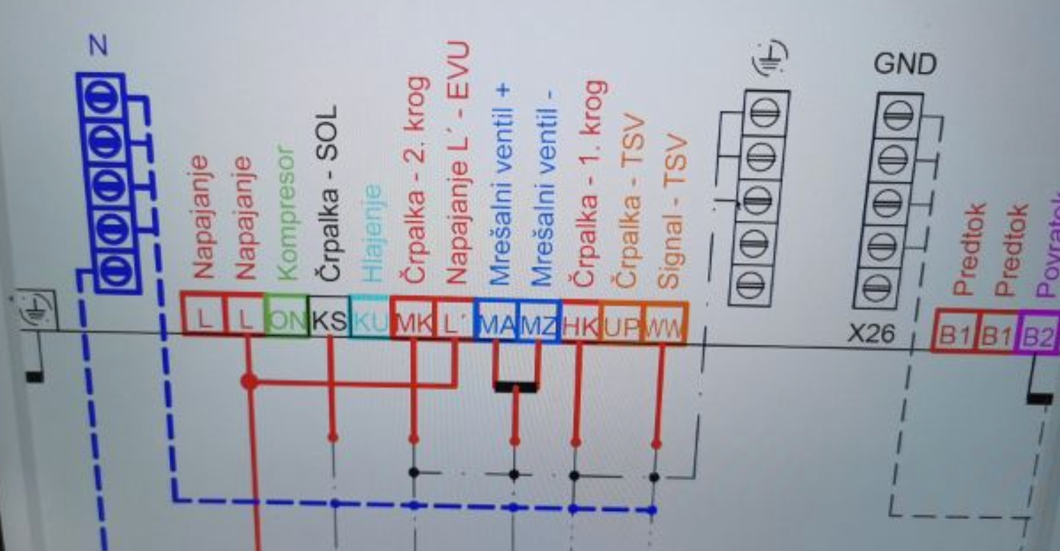

2.1 Vyhľadajte kontakt EVU v tepelnom čerpadle

Pozrite si príklad nižšie.

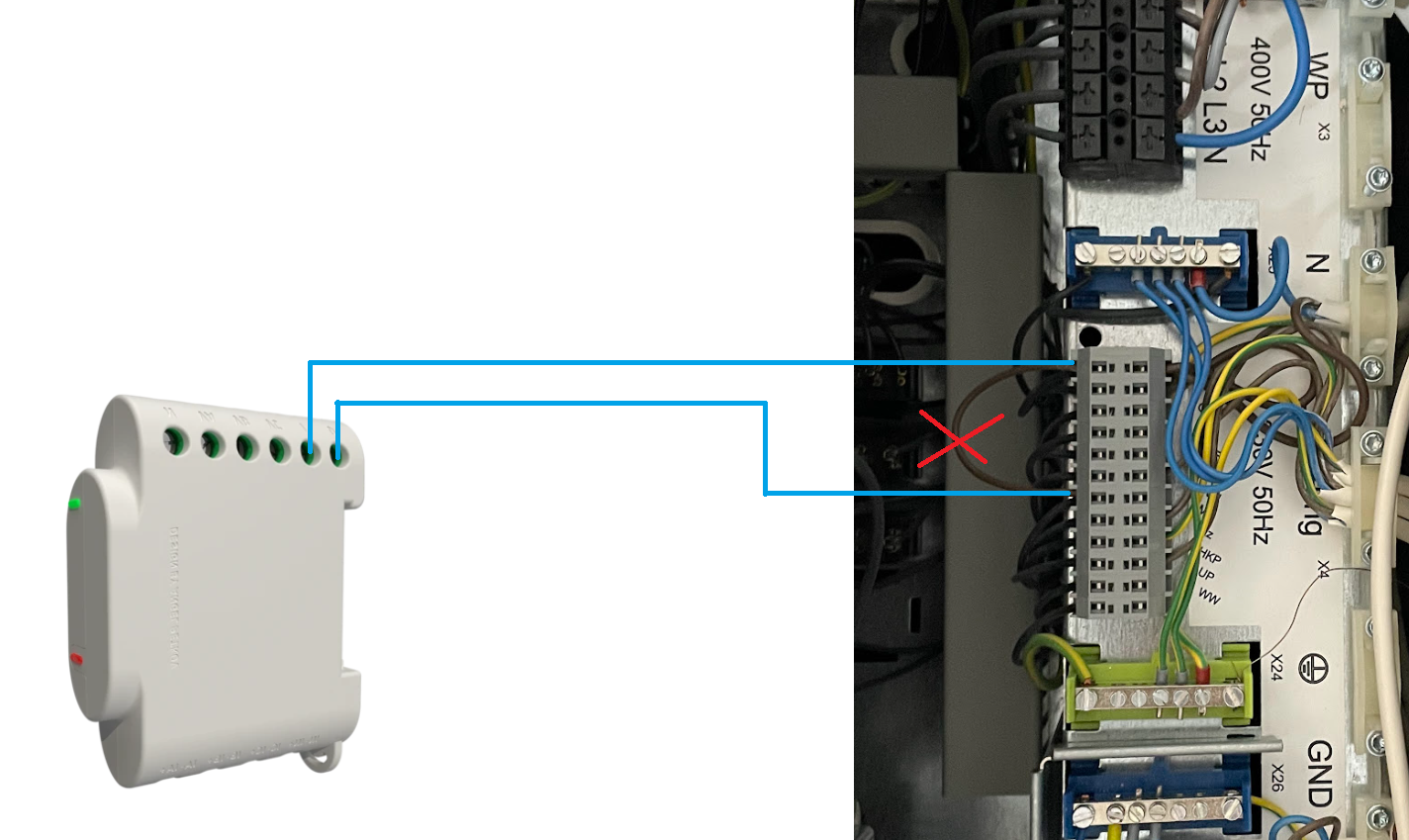

2.2 Pripojte kontakt EVU k Shelly

Vezmite vodič z kontaktu EVU a pripojte ho ku kontaktu Shelly "I" (vstup), ktorý pochádza z "L" napájacieho zdroja na Stiebel Eltron. Od „O“ (výstupného) kontaktu na Shelly veďte kábel ku kontaktu „EVU“ „L“ na tepelnom čerpadle Stiebel Eltron.

2.3. Nakonfigurujte používateľské rozhranie Shelly

Teraz stlačte tlačidlo na používateľskom rozhraní Shelly, aby ste zapli alebo vypli prepínač I/O. Skontrolujte, či je EVU aktívna, keď je normálne zatvorená alebo normálne otvorená. Stiebel Eltron predvolene nastavil tento kontakt tak, aby bol vždy zatvorený, aby zostal ÚK v prevádzke. Ak je odblokovaný, kontakt EVU sa aktivuje. To znamená, že je normálne zatvorený a toto je potrebné príslušne nastaviť v Shelly 3EM.

3. Pridajte zariadenie do konfigurátora Reduxi

Najprv sa môžete prihlásiť do Reduxi Configurator pomocouReduxi Configurator cez prehliadač.

1. Kliknite na Pridať zariadenie

2. Zadajte základné nastavenia

3. Vyberte komunikačný kanál

4. Zadajte konfiguráciu zariadenia

ID jednotky Modbus – Normálne sa používa jedna.

5. Zadajte a vyberte Rozšírené nastavenia

4. Nakonfigurujte správnu stratégiu v Reduxi Configurator

Pridajte stratégiu do ovládača Reduxi (stratégia ON/OFF) a definujte, kedy bude tento kontakt „otvorený“. Môžete určiť, že bude otvorený, keď dosiahne limit na mriežke.
