1. Úvod

Vitajte vo svete Reduxi, ktorý vám umožní prevziať kontrolu nad nákladmi na energiu a efektívnym využívaním elektrickej energie pre udržateľný rozvoj. Hlavné vlastnosti:

• Riadenie špičkového výkonu,
• Riadenie výroby solárnych elektrární,
• Optimalizácia spotreby elektrickej energie.

Presné meranie a analýza spotreby energie sú prvými krokmi k zníženiu spotreby energie. Na dosiahnutie tohto cieľa potrebujete správnu technológiu. Reduxi Converter umožňuje pripojenie meračov P1 k systému Reduxi prostredníctvom Reduxi Controller.

2. Pokyny na pripojenie

Reduxi Converter P1 WiFi musí byť najprv pripojený k sieti WiFi. Potom je potrebné pripojiť Reduxi Converter k Reduxi Controller prostredníctvom novo vytvoreného spojenia TCP/IP.

Pozri aj tento dokument: Pripojenie konvertora P1-WiFi k Reduxi

• Pripojte inteligentný merač pomocou kábla RJ12 k prevodníku Reduxi (uistite sa, že poradie vodičov v kábli RJ12 sa zhoduje na oboch stranách kábla RJ12). Súčasťou balenia je funkčný kábel.
• Zelená LED dióda na konvertore by mala začať svietiť.

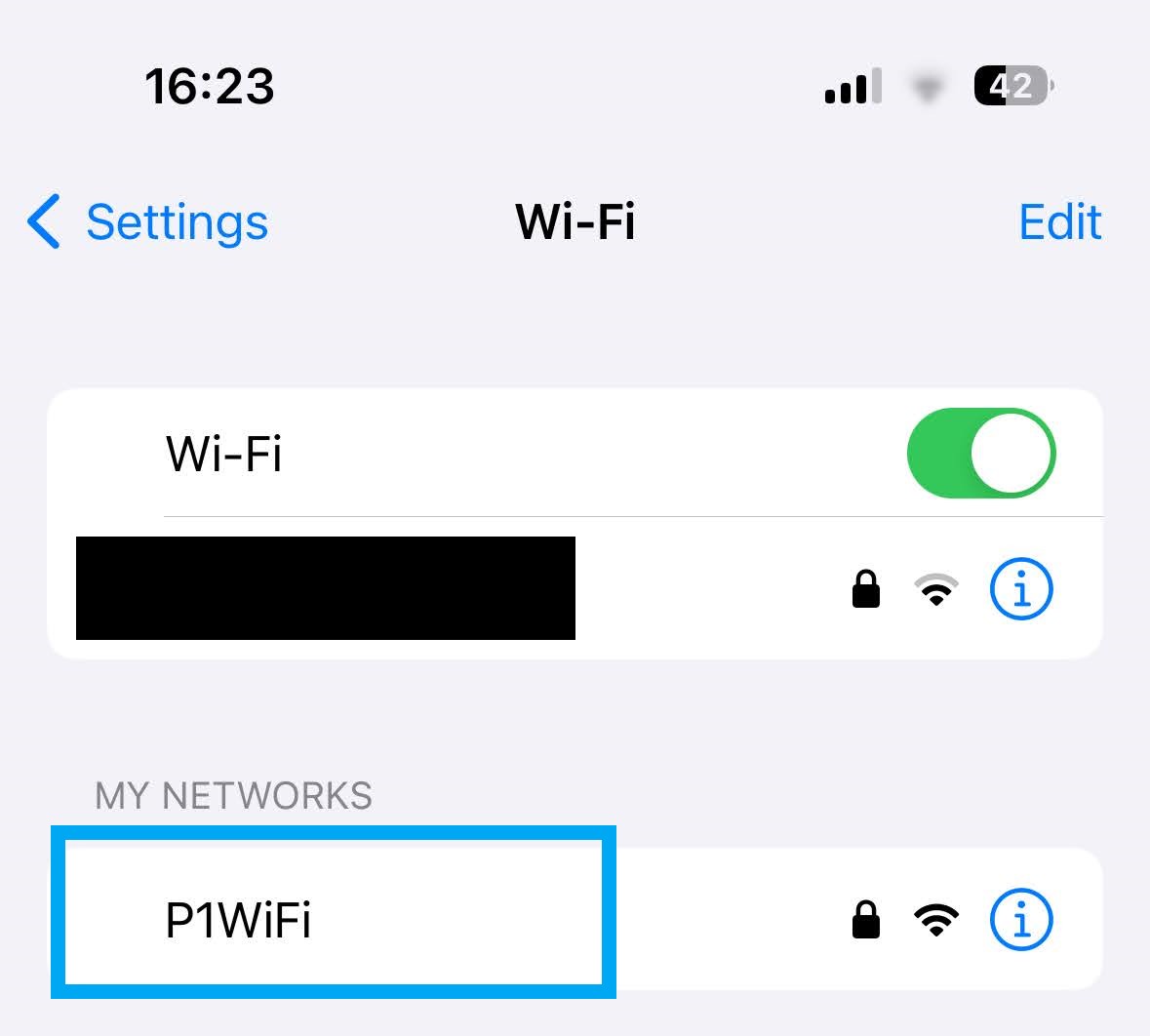

• Prejdite na siete WiFi pomocou telefónu alebo počítača a pripojte sa k sieti WiFi s názvom "P1WIFI".

• Ak sa okno nezobrazí automaticky , otvorte prehliadač a prejdite na stránku http://p1wifi.local.
• Na prihlásenie použite používateľské meno "admin" a heslo "admin".
• Pripojte konvertor k miestnej sieti WiFi konfiguráciou nastavení bezdrôtovej siete (odporúčame nastaviť statickú adresu IP).
• Kliknite na tlačidlo Uložiť a teraz sa pripojte pomocou mobilného telefónu alebo počítača k rovnakej miestnej sieti wifi, ku ktorej ste pripojili konvertor.

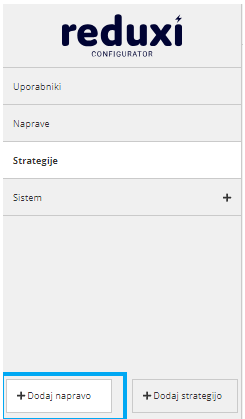

• Pripojte sa k riadiacej jednotke Reduxi tak, že prejdete na stránku http://reduxi.local, prihlásite sa a vyberiete položku "Pridať zariadenie".

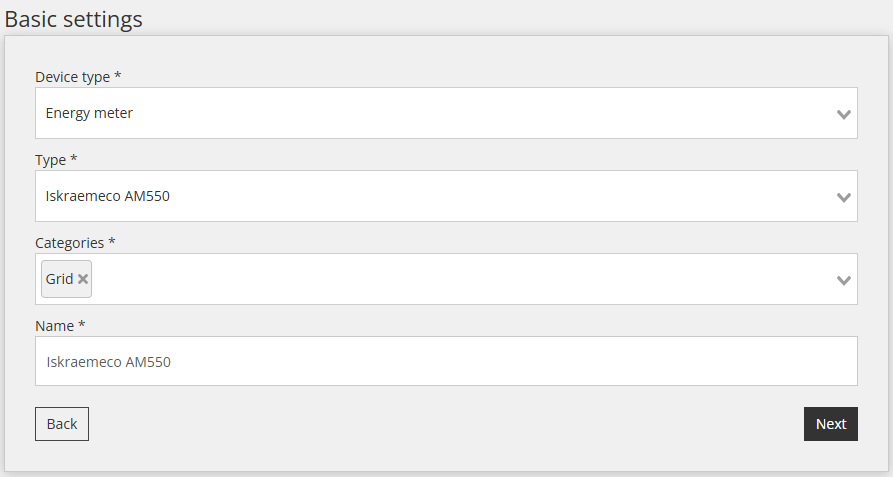

• Vyberte "Merač energie" a typ inteligentného merača s portom P1, ktorý chcete pridať (napr. Iskraemeco AM550). Ostatné polia môžete ponechať predvolené. Napríklad:
  • Vyberte typ zariadenia: Merač energie,
  • Vyberte typ: Iskraemeco AM550,
  • Vyberte kategóriu: Mriežka,
  • A definujte názov.

Upozorňujeme, že niektoré merače energie nie sú kompatibilné s protokolom P1.

• Na ďalšej obrazovke vyberte typ pripojenia: "Konvertor WiFi - P1"

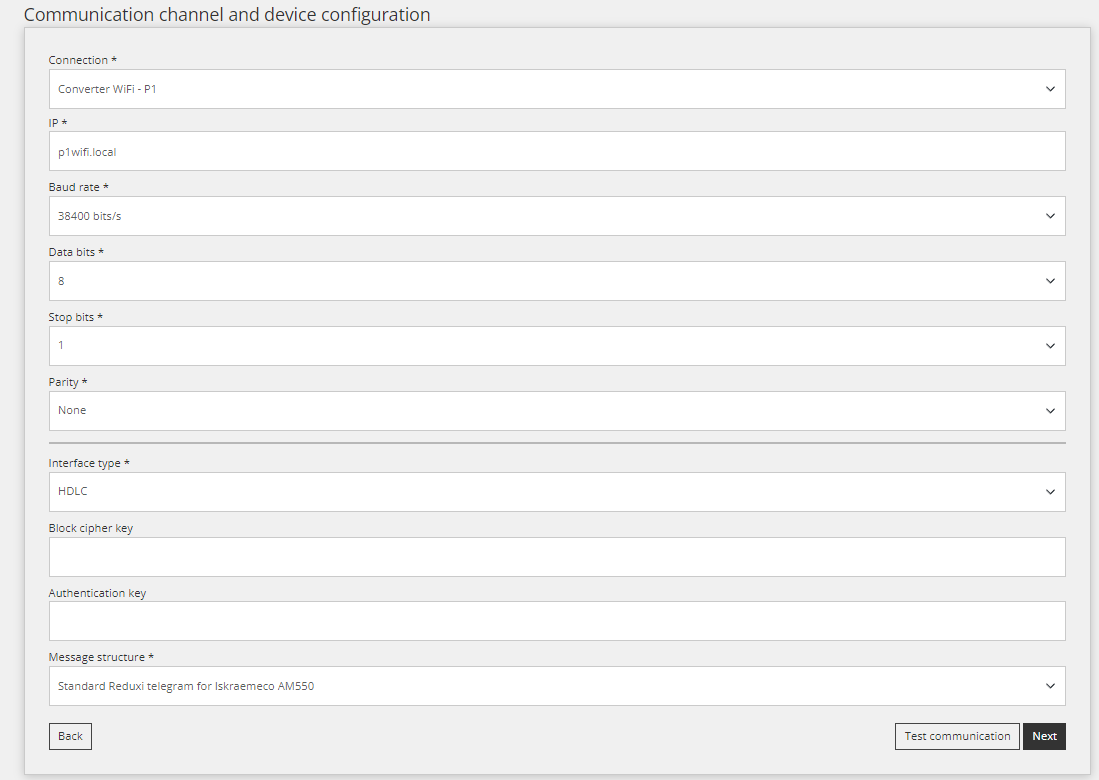

• Vložte IP adresu Reduxi Converter P1 WiFi alebo zadajte p1wifi.local. POZNÁMKA: posledný parameter "Štruktúra správy" sa môže líšiť v závislosti od toho, kde sa váš merač nachádza (napr. v inej krajine), a preto ho treba zodpovedajúcim spôsobom zmeniť. Zvyšok môžete ponechať v predvolenom nastavení.



• Testovanie komunikácie sa vykonáva pomocou tlačidla "Test komunikácie" v spodnej časti, hneď po zadaní všetkých polí komunikačného kanála.

• Existujú dva rôzne prípady komunikačnej odozvy.

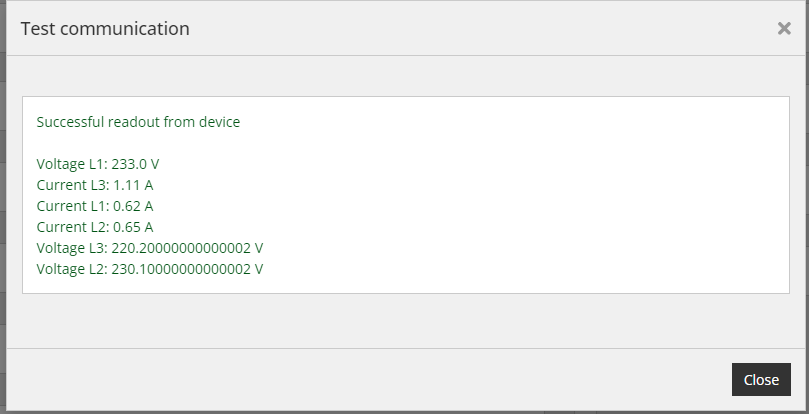

  • Prípad 1: Komunikácia funguje správne

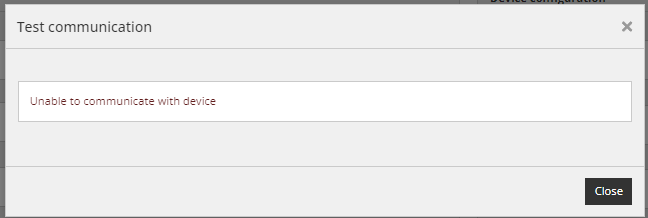

• Prípad 2: Nemožnosť komunikácie so zariadením

• Ak komunikácia funguje, vyberte možnosť "done" a zariadenie sa pridá.
• Ak komunikácia nefunguje, skúste nasledovné
  • Skontrolujte a experimentujte so "štruktúrou správy"
  • Skontrolujte, či je konvertor správne pripojený k sieti. Pomocou prehliadača sa môžete pokúsiť pripojiť ku konvertoru otvorením stránky http://p1wifi.local alebo nakonfigurovanej IP adresy.
  • Skontrolujte všetky kroky uvedené v tomto dokumente.
  • Obráťte sa na prevádzkovateľa distribučnej sústavy (DSO), aby vám príslušne nakonfiguroval elektromer. Vysvetlite, že potrebujete merač na pravidelné hlásenie meraní.

Informácie o konfigurácii/inštalácii softvéru nájdete na webovej lokalite, kde nájdete najnovšiu dokumentáciu:

support.reduxi.eu.

Kompatibilné zariadenia

Reduxi P1 WiFi Converter je kompatibilný s meračmi energie, ktoré sa riadia štandardom P1. Napríklad:

- Iskraemeco AM550

3. Špecifikácie

3.1. Rozmery

• Puzdro stola, ktoré možno pripojiť.
• Rozmery: 35,4 x 70,4 x 22 mm.
• Ochrana: <IP20.
• Hmotnosť: 30 g.

3.2. Technické údaje

3.3. Pripojovacie zástrčky

3.3.1. Konektory RJ12

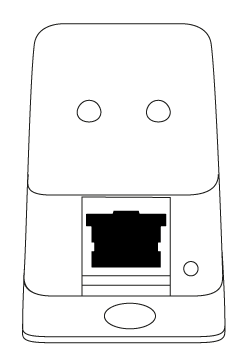

Obrázok 2: Komunikačné zástrčky RJ12 (označené číslom 2).

1. Napájanie +5 V DC.
2. Dopyt po dátovej linke - výstup.
3. Dátové GND.
4. NC - nie je pripojený.
5. Dátová linka - vstup.
6. Napájanie GND.

• Komunikácia cez výstup P1.
• Úroveň napätia: 0 V - 5 V.

3.3.2. Indikátory LED

	Zelená LED dióda: Napájanie je aktívne.
	Fialová LED bliká: Zariadenie je pripojené k domácej sieti Wi-Fi a prenášajú sa údaje.
	Bliká modrá LED dióda: Zariadenie je pripojené k domácej sieti Wi-Fi a neprenášajú sa žiadne údaje.
	Zapnutá červená LED dióda: Zariadenie NIE JE pripojené k domácej sieti Wi-Fi a prenášajú sa údaje.

4. Všeobecné pokyny na používanie

• Používaním tohto zariadenia akceptujete Zásady ochrany osobných údajov a Podmienky používania.
• Prečítajte si tieto pokyny a uschovajte si ich pre budúce použitie. Dodržiavajte všetky upozornenia a pokyny.
• Umiestnenie: Uistite sa, že výrobok je umiestnený na stabilnom, nevibrujúcom povrchu.
• Rozbaľovanie: Pred pripojením výrobku k zdroju napájania odstráňte všetky obalové materiály.
• Vetranie: Ventilačné otvory udržiavajte voľné; na výrobok neklaďte žiadne predmety.
• Vlhkosť a kvapaliny: Chráňte výrobok pred pôsobením kvapalín, dažďa alebo vlhkosti.
• Čistenie: Pred čistením výrobok vždy odpojte od elektrickej siete. Používajte len mäkkú, suchú handričku; vyhnite sa tekutým čistiacim prostriedkom alebo čistiacim prostriedkom v spreji.
• Otvorené pracovné miesta: Do otvorov nevkladajte žiadne predmety.
• Opravy a úpravy: Nepokúšajte sa výrobok sami otvárať alebo opravovať, pretože tým stratíte záruku. Opravy by mali vykonávať len kvalifikovaní servisní technici.
• Premiestnenie: Pred premiestnením výrobku ho odpojte od napájania.
• Štítky: Všetky pôvodné etikety uchovávajte neporušené a neodstraňujte ich z výrobku.
• Zdroje tepla: Vyhnite sa inštalácii výrobku v blízkosti zdrojov tepla, ako sú radiátory, ohrievače alebo iné zariadenia, ktoré vytvárajú teplo.
• Napájací kábel: Napájací kábel: bezpečne nainštalujte a zabezpečte, aby nehrozilo nebezpečenstvo zakopnutia alebo aby nebol vystavený potenciálnemu poškodeniu predmetmi, ktoré by ho mohli stlačiť alebo skrútiť.
• Príslušenstvo: Používajte len príslušenstvo alebo ďalšie vybavenie odporúčané výrobcom.
• Odpojenie od siete: Odpojte výrobok od zdroja napájania počas elektrických búrok alebo ak ho nebudete dlhší čas používať.
• Požiadavky na napätie: Pripojte výrobok len k zásuvke, ktorá zodpovedá požiadavkám na napätie uvedeným v tomto návode.
• Prístup k napájaniu: Zabezpečte, aby bol vstup napájania na zariadení vždy prístupný a funkčný.
• Elektrické zaťaženie: Nepreťažujte elektrické zásuvky, predlžovacie káble ani panely s ističmi.

Výrobca

Názov: AMIBIT d.o.o.

Adresa: Šaleška 2 a, 3320 Velenje

Identifikačné číslo: 6930808000

DIČ: SI51315831

E-mail: info@reduxi.eu

Telefón: +386 (0)3 777 01 40

Dokument

Účel: Reduxi Converter P1 WiFi

Verzia: V1.0 12.2022

Autorské práva

© 2022 AMIBIT d.o.o.

Všetky práva vyhradené. Žiadna časť tohto dokumentu nesmie byť reprodukovaná, uložená v pamäťovom a vyhľadávacom systéme alebo v akejkoľvek inej forme, elektronickej, elektrostatickej, na magnetickej páske, fotokopírovaná alebo inak bez predchádzajúceho písomného súhlasu spoločnosti AMIBIT d.o.o.
