Ako pripojiť go-e Charger Gemini flex k Reduxi controller
Pripojte svoj go-e Charger Gemini flex k Reduxi Controller cez Wi‑Fi a OCPP. Reduxi môže znížiť váš účet za elektrinu o 70 %.
Textový popis tohto obrázka

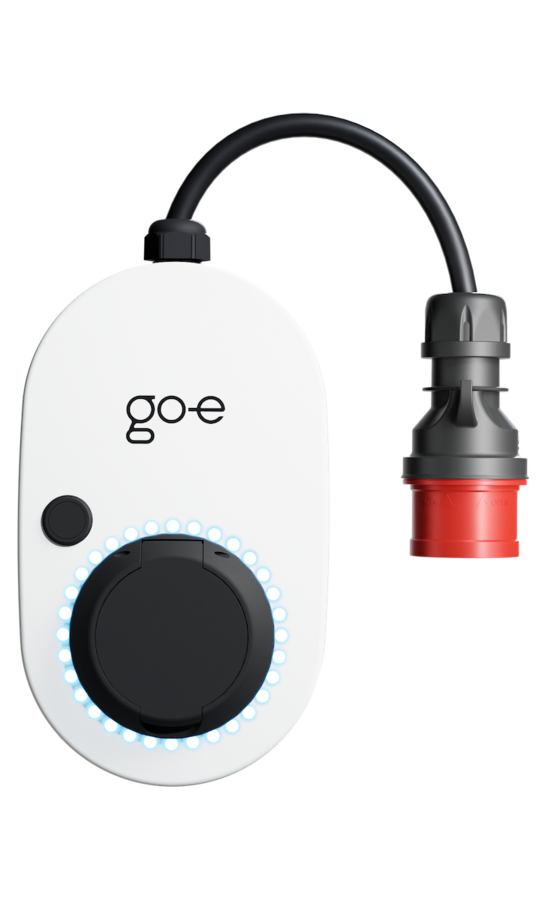

Fotografia bielej nástennej nabíjačky elektromobilov go-e na bielom pozadí. Oválna biela skrinka s čiernym logom go-e na prednej strane, malým okrúhlym čiernym tlačidlom vľavo hore a čiernou nabíjacou zásuvkou s prstencom malých svetlomodrých LED v dolnej časti. Čierny kábel vychádza z hornej časti skrinky cez káblovú priechodku, ohýba sa doprava a končí sivo-čiernym trojfázovým konektorom CEE s červeným predkom.
1 Technická dokumentácia
Dokumenty výrobcu k nabíjačke go-e:
- Technický list go-e Charger Gemini flex (holandsky) – Technické údaje variantov 11 kW a 22 kW.
- Stránka produktu go-e Charger Gemini flex – Informácie o produkte od go-e.
- Príručky a súbory na stiahnutie go-e – Zoznam príručiek go-e.
2 Potrebné vybavenie
Potrebujete:
- Reduxi Controller
- go-e Charger Gemini flex, nainštalovaný a pripojený k napájaniu
- Resetovacia karta go-e (súčasť balenia nabíjačky)
- Smartfón s aplikáciou go-e (iOS alebo Android)
- Sieť Wi‑Fi, ku ktorej sa môže pripojiť Reduxi Controller aj go-e Charger
- Notebook alebo tablet s prístupom na internet na konfiguráciu zariadenia v Reduxi
3 Inštalácia aplikácie go-e
Aplikáciu nainštalujte pomocou kódov QR alebo odkazov.
3.1 iOS
Textový popis tohto obrázka
Kód QR na modrom pozadí. V strede kódu QR je logo go-e. Pod ním je odznak Apple App Store s nemeckým textom Laden im App Store [Stiahnuť z App Store]. Kód QR vedie na aplikáciu go-e v Apple App Store.
Apple App Store: https://apps.apple.com/sg/app/go-e/id1287123220
3.2 Android
Textový popis tohto obrázka
Kód QR na modrom pozadí s logom go-e v strede. Pod ním je odznak Google Play s nemeckým textom JETZT BEI Google Play [Stiahnuť z Google Play]. Kód QR vedie na aplikáciu go-e v Google Play.
Google Play Store: https://play.google.com/store/apps/details?id=co.goe.app&hl=en_US&pli=1
4 Konfigurácia nabíjačky go-e
Po inštalácii nabíjačky a jej pripojení k napájaniu ju nastavte v aplikácii a pripojte k svojej sieti Wi‑Fi.
4.1 Pripojenie novej nabíjačky go-e Charger
Textový popis tohto obrázka

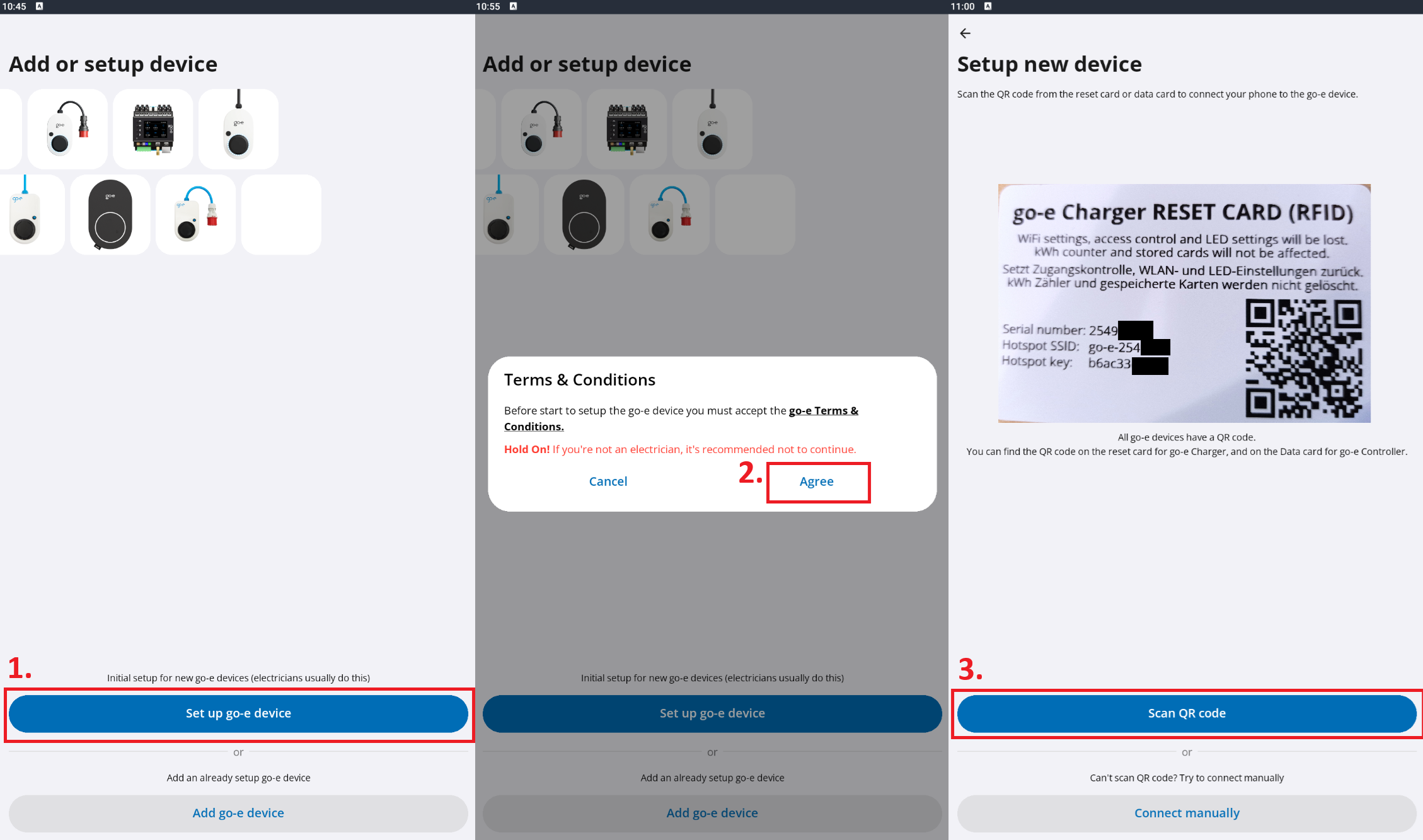

Snímka obrazovky troch obrazoviek aplikácie go-e (telefón s Androidom), zľava doprava. Obrazovka 1 (čas 10:45), názov Add or setup device: mriežka obrázkov zariadení go-e (nabíjačky wallbox s káblami, ovládač na lištu DIN s displejom, biele a čierne wallboxy); pod ňou modré tlačidlo (červený rámček, 1.) na nastavenie zariadenia go-e a sivé tlačidlo Add go-e device. Obrazovka 2 (čas 10:55, sivé pozadie): rovnaká mriežka zariadení; dialóg Terms & Conditions: Before start to setup the go-e device you must accept the go-e Terms & Conditions. Hold On! If you are not an electrician, it is recommended not to continue. Tlačidlá Cancel a Agree (Agree označené červeným rámčekom a 2.). Obrazovka 3 (čas 11:00), názov Setup new device: text Scan the QR code from the reset card or data card to connect your phone to the go-e device. Fotografia karty s názvom go-e Charger RESET CARD (RFID) s textom: WiFi settings, access control and LED settings will be lost. kWh counter and stored cards will not be affected. [po nemecky: Setzt Zugangskontrolle, WLAN- und LED-Einstellungen zurueck. kWh Zaehler und gespeicherte Karten werden nicht geloescht.] Serial number: 2549 (zvyšok začernený); Hotspot SSID: go-e-254 (zvyšok začernený); Hotspot key: b6ac33 (zvyšok začernený); vpravo kód QR. Pod kartou: All go-e devices have a QR code. You can find the QR code on the reset card for go-e Charger, and on the Data card for go-e Controller. Modré tlačidlo dole (červený rámček, 3.) na naskenovanie kódu QR.
5 Prihlásenie do webového rozhrania Reduxi
Webové rozhranie Reduxi môžete otvoriť dvoma spôsobmi:
Textový popis tohto obrázka
Snímka obrazovky troch obrazoviek mobilnej aplikácie Reduxi vedľa seba, s azúrovými rámčekmi a číselnými odznakmi 2 až 4. Ľavá obrazovka (dashboard, tmavý motív): ikona ponuky vľavo hore označená rámčekom a odznakom 2; logo 'reduxi'; karty 'Real time data' (aktívna) a 'Statistics'; cena 5.79 € a teplota 3.2 °C; schéma toku energie s domom v strede (-1.25 kW) a ikonami s hodnotami 69.0 W, 1.3 kW, 1.1 kW (červený kruh), -165.0 W s 97 % (červený kruh) a hodnotami 0.0 W dole; karty 'Power' a 'Energy'; dolná navigácia: Dashboard, Diagnostics, Device control, Settings. Stredná obrazovka (bočná ponuka): logo 'reduxi', 'Number of locations: 1233', nadpis 'Reduxi device management', položky '+ Add Reduxi location' a 'Reduxi devices' (označená rámčekom a odznakom 3), potom 'My profile' a 'About app'. Pravá obrazovka (stránka zariadenia): Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet; stav 'Connected'; karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'; karta 'Connect to configurator': 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' s tlačidlom 'Activate tunnel connection' (označené rámčekom a odznakom 4); karta 'Unit details' s poľom 'Unit ID'.
Textový popis tohto obrázka
Snímka obrazovky zložená z dvoch častí vedľa seba. Ľavá časť: obrazovka mobilnej aplikácie Reduxi na tmavom pozadí. Hore: tlačidlo Back; obrázok čierneho regulátora Reduxi s dvoma portmi Ethernet a svorkovnicou; stav 'Connected' s ikonou Wi-Fi. Karta 'Update available': 'New update is available for your Reduxi device.' s tlačidlom 'Download and install update'. Karta 'Connect to configurator' s ikonou kľúča: 'Tunnel connection enables remote access to your Reduxi configurator, without need to be connected to the same local network.' a tlačidlo 'Open configurator', označené azúrovým rámčekom a číselným odznakom 5. Pod ním: karta 'Unit details' s poľom 'Unit ID' (hodnota nie je viditeľná). Pravá časť: Reduxi Configurator otvorený v prehliadači, označený azúrovým rámom a číselným odznakom 6. Hlavička: šípka späť, 'Tunnel connection', ikona obnovenia. Ľavý bočný panel s ikonami (blesk, čip, symbol blesku, stĺpcový graf, ozubené koliesko). Stránka 'Home' so zelenou ikonou prepojenia. Zelené oznámenie: 'New patch available. Click here to apply.' so zatváracím X. Čas 09:12:56. Schéma toku energie s domom v strede (1.700 kW) a ikonami pre sieť (0.000 kW), solár (1.700 kW), batériu (zelená, 0.000 kW a 0.800 kW), zariadenie vľavo (0.900 kW), elektromobil a nabíjačku alebo zariadenie dole. Štítok 'Energy manager' dole.
http://reduxi.local. IP adresu zariadenia Controller nájdete v zozname zariadení v routeri alebo v aplikácii Reduxi v časti Reduxi devices.admin · Heslo: admin (výrobné nastavenie)Textový popis tohto obrázka
Snímka obrazovky prihlasovacej stránky Reduxi Configurator v okne prehliadača Chrome. Adresný riadok zobrazuje 'Not secure' a 'reduxi.local'; adresný riadok je označený azúrovým rámčekom a jeho zväčšená kópia (azúrový rámček, text 'Not secure reduxi.local') je zobrazená vľavo, spojená azúrovou čiarou. Pozadie stránky: svetlosivý čiarový nákres domu so solárnymi panelmi (zelené), nástennou nabíjačkou, meničom, autom a nabíjačkou. Vľavo hore: logo 'reduxi configurator'. V strede prihlasovacie okno s nadpisom 'Login', výberom jazyka (anglická vlajka, 'English'), poľom pre používateľské meno a poľom pre heslo a tmavým tlačidlom 'Login'.
Textový popis tohto obrázka
Snímka obrazovky webového rozhrania Reduxi Configurator po prihlásení, svetlá téma. Vľavo hore: logo 'reduxi configurator'. Hlavička: vľavo 'Home', vpravo hore zelený stav 'Connected'. Ľavý bočný panel: rozbalená sekcia 'Devices' so zoznamom záznamov, potom zbalené sekcie 'Manager', 'Configuration' a 'Settings'. Hlavná oblasť: diagram toku energie. V strede dom s prstencom, hodnota 24.20 kW. Ikona siete vľavo hore, 24.20 kW (červená bodka na jej čiare). Ikona solárneho systému vpravo hore, hodnota '-'. Ľavá ikona (batéria alebo zariadenie), 6.700 kW (zelená bodka na jej čiare). Pravé ikony (batériové úložisko a zariadenie), hodnoty '-'. Ikona nabíjačky elektromobilov vľavo dole, 31.00 kW. Ďalšia ikona zariadenia vpravo dole. Pod domom popis 'Energy manager'.
6 Pridanie nabíjačky do Reduxi
Vytvorte konfiguráciu OCPP medzi nabíjačkou go-e Charger a Reduxi Controller.
6.1 Základné nastavenia
Prihláste sa do lokálneho Reduxi Configurator (pozri bod 5) a kliknite na + Add device.
Textový popis tohto obrázka
Snímka obrazovky ľavého bočného panela Reduxi Configurator. Hore: logo reduxi s textom CONFIGURATOR. Zbalené sekcie: Devices (ikona plus) a Strategies (ikona plus). Pod nimi dve tlačidlá vedľa seba: Add device (ikona plus, označené modrým zvýrazňovacím rámikom) a Add strategy (ikona plus). Pod nimi dve položky: Settings a Profile. Oblasť vpravo od bočného panela je prázdna biela.
V prvom kroku vyberte základné nastavenia:
- Device type:
EV charger - Type:
OCPP 1.6 - JSON - Name: názov podľa vášho výberu
Textový popis tohto obrázka

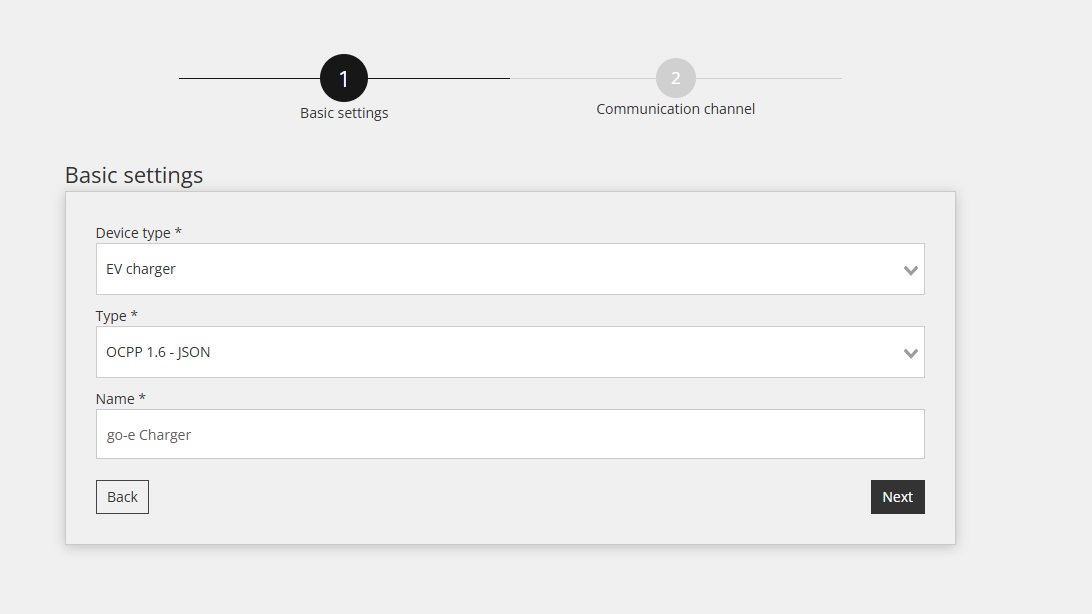

Snímka obrazovky sprievodcu Reduxi Configurator, krok 1 Basic settings. Ukazovateľ priebehu: krok 1 Basic settings (aktívny, tmavý kruh), krok 2 Communication channel (sivý). Formulár Basic settings: Device type *: EV charger (rozbaľovací zoznam); Type *: OCPP 1.6 - JSON (rozbaľovací zoznam); Name *: go-e Charger (textové pole). Tlačidlá: Back (vľavo, s obrysom) a Next (vpravo, tmavé).
6.2 Nastavenia komunikácie
Druhý krok nastavuje komunikačný kanál pre OCPP. Definujte Device identifier (podľa vášho výberu). Reduxi Controller automaticky vygeneruje URL pre OCPP JSON 1.6. Na koniec tohto URL pridajte /Device ID.
| Parameter | Hodnota |
|---|---|
| Identifikátor zariadenia | Názov podľa vášho výberu, napríklad my_station_ID1
|
| Controller OCPP JSON 1.6 URL | Vygeneruje ho controller a zobrazí sa dole na stránke. Na koniec pridajte /Device ID. Príklad: ws://192.168.1.200/ocpp/1.6/json/my_station_ID1
|
Textový popis tohto obrázka
Snímka obrazovky sprievodcu v Reduxi Configurator, krok 2 Communication channel. Indikátor priebehu: 1 Basic settings (hotovo), 2 Communication channel (aktívny), 3 Advanced settings (sivý). Názov sekcie: Communication channel and device configuration. Polia: Device identifier *: my_station_ID1 (modrý zvýrazňovací rámček); Connector *: 1; Charger type *: AC; Energy counter: Default; Allocate power to EVSE when EV is not connected to EVSE: Default; Per phase max. current *: Manual override; Per phase max. current manual override: 32 (nápoveda: In effect when manual override is selected); Forward communication to backend OCPP server: prázdne; Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.1.200/ocpp/1.6/json (len na čítanie, modrý zvýrazňovací rámček, ikona kopírovania vpravo). Tlačidlá: Back (vľavo), Test communication (s obrysom) a Next (tmavé) vpravo.
IP adresu, cestu a Device identifier potrebujete v bode 7.
7 Konfigurácia OCPP v aplikácii go-e
Vložte údaje OCPP z Reduxi Controller do nastavení OCPP v aplikácii go-e.
Textový popis tohto obrázka

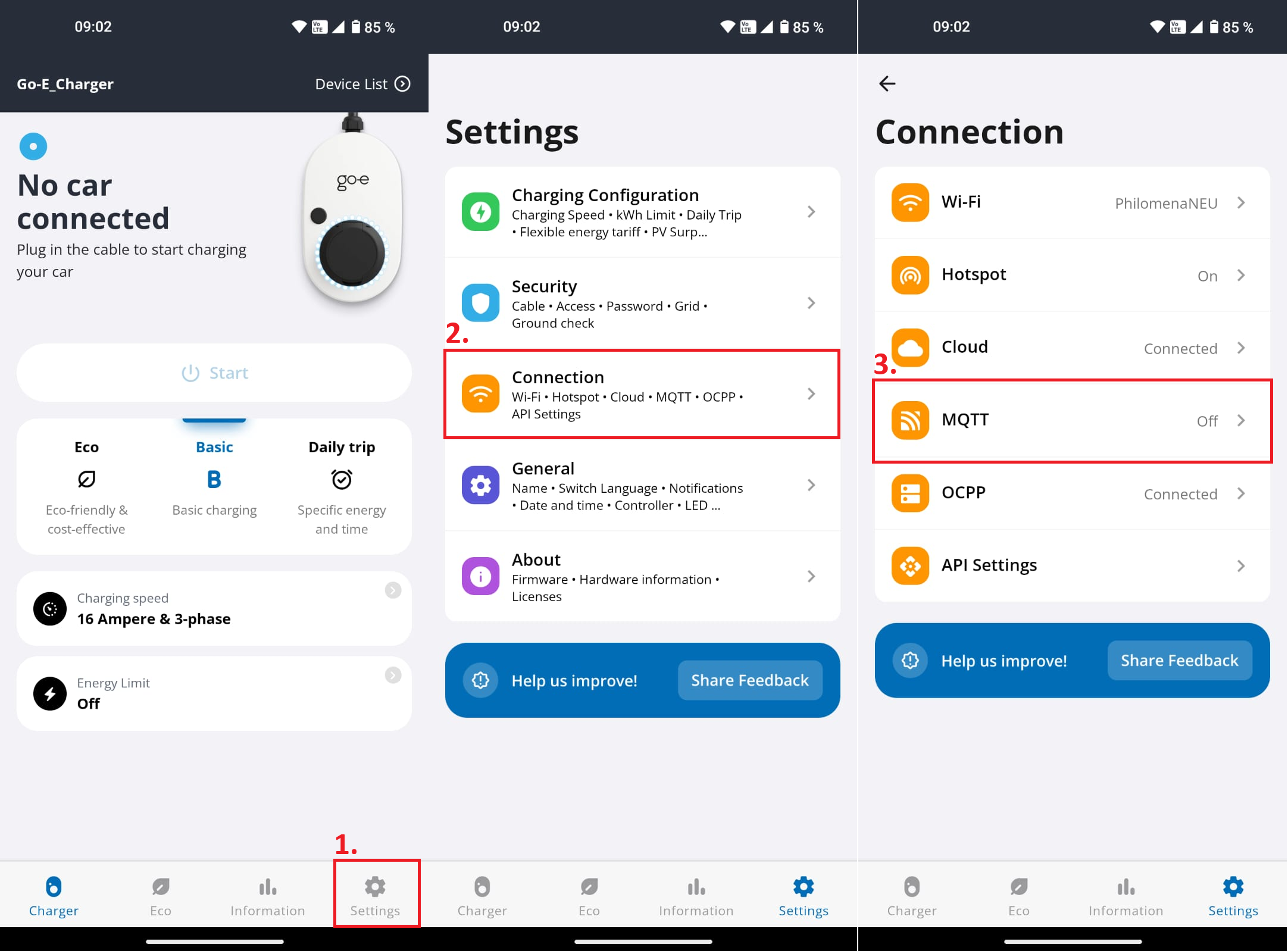

Snímka obrazovky troch obrazoviek aplikácie go-e (telefón s Androidom, stavový riadok 09:02, batéria 85 %), zľava doprava. Obrazovka 1 (karta Charger): hlavička Go-E_Charger s Device List; text No car connected, Plug in the cable to start charging your car; obrázok bielej nabíjačky go-e; tlačidlo Start (sivé); režimy Eco (Eco-friendly & cost-effective), Basic (vybraný, Basic charging), Daily trip (Specific energy and time); Charging speed: 16 Ampere & 3-phase; Energy Limit: Off. Dolné karty: Charger, Eco, Information, Settings. Červený rámček s číslom 1. označuje kartu Settings. Obrazovka 2 (Settings): položky Charging Configuration (Charging Speed, kWh Limit, Daily Trip, Flexible energy tariff, PV Surp...), Security (Cable, Access, Password, Grid, Ground check), Connection (Wi-Fi, Hotspot, Cloud, MQTT, OCPP, API Settings), General (Name, Switch Language, Notifications, Date and time, Controller, LED ...), About (Firmware, Hardware information, Licenses); modrý banner Help us improve! s tlačidlom Share Feedback. Červený rámček s 2. označuje položku Connection. Obrazovka 3 (Connection): položky Wi-Fi: (názov siete vynechaný); Hotspot: On; Cloud: Connected; MQTT: Off; OCPP: Connected; API Settings; modrý banner Help us improve! s Share Feedback. Červený rámček s 3. označuje položku MQTT (hodnota Off).
192.168.1.138
/ocpp/1.6/json/my_station_ID1Textový popis tohto obrázka

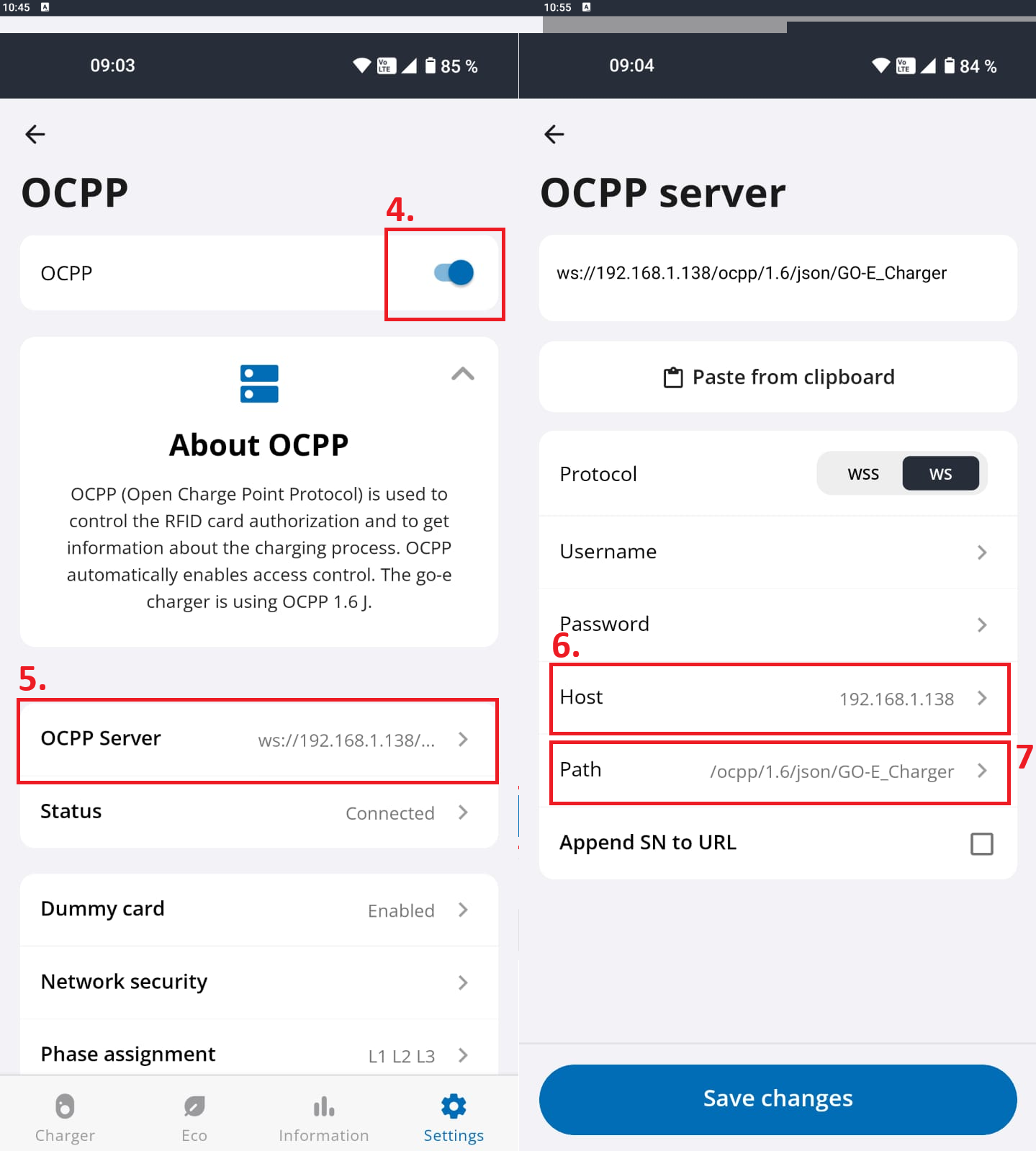

Snímka obrazovky dvoch obrazoviek aplikácie go-e (telefón s Androidom), zľava doprava. Obrazovka 1 (OCPP, čas 09:03, batéria 85 %): šípka späť a názov OCPP; prepínač OCPP: zapnutý (označený červenou 4.); sekcia About OCPP s textom: OCPP (Open Charge Point Protocol) is used to control the RFID card authorization and to get information about the charging process. OCPP automatically enables access control. The go-e charger is using OCPP 1.6 J.; položka OCPP Server: ws://192.168.1.138/... (označená červeným rámčekom a 5.); Status: Connected; Dummy card: Enabled; Network security; Phase assignment: L1 L2 L3; dolné karty Charger, Eco, Information, Settings (aktívna Settings). Obrazovka 2 (OCPP server, čas 09:04, batéria 84 %): názov OCPP server; pole URL: ws://192.168.1.138/ocpp/1.6/json/GO-E_Charger; tlačidlo Paste from clipboard; Protocol: WSS / WS (vybrané WS); Username; Password; Host: 192.168.1.138 (červený rámček, 6.); Path: /ocpp/1.6/json/GO-E_Charger (červený rámček, 7.); Append SN to URL: políčko nezačiarknuté; tlačidlo Save changes (modré).
8 Test komunikácie
Ak ste to ešte neurobili, kliknite v sprievodcovi na Done: zariadenie vytvorí iba Done. Potom spustite test komunikácie.
Textový popis tohto obrázka

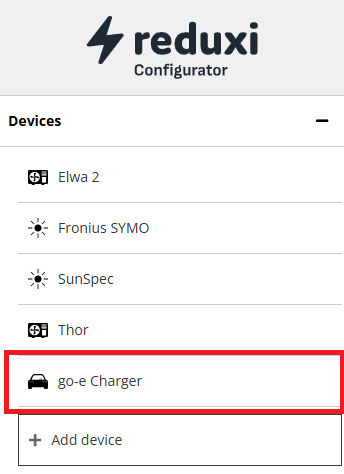

Snímka obrazovky zoznamu zariadení Reduxi Configurator. Hlavička: logo reduxi s textom Configurator. Sekcia Devices (ikona mínus). Položky: Elwa 2 (ikona tepelného čerpadla); Fronius SYMO (ikona slnka); SunSpec (ikona slnka); Thor (ikona tepelného čerpadla); go-e Charger (ikona auta, označená červeným rámčekom). Pod nimi: tlačidlo Add device s ikonou plus.
Textový popis tohto obrázka

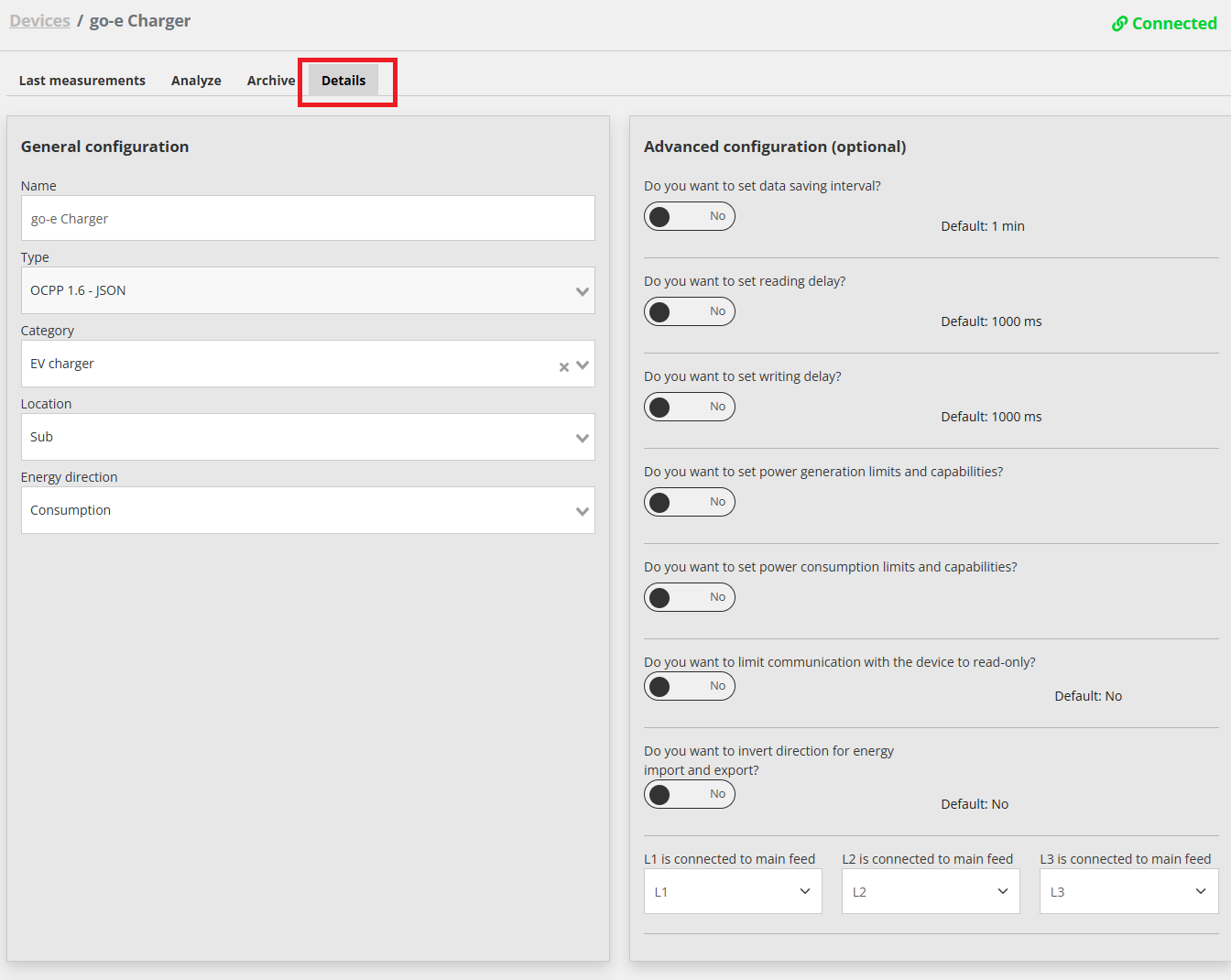

Snímka obrazovky stránky zariadenia Reduxi "Devices / go-e Charger" so zeleným stavom "Connected" vpravo hore. Karty: Last measurements, Analyze, Archive, Details; karta Details je vybraná a označená červeným rámčekom. Ľavý panel "General configuration": Name: go-e Charger; Type: OCPP 1.6 - JSON; Category: EV charger; Location: Sub; Energy direction: Consumption. Pravý panel "Advanced configuration (optional)" s prepínačmi, všetky nastavené na No: Do you want to set data-saving interval? (Default: 1 min); Do you want to set reading delay? (Default: 1000 ms); Do you want to set writing delay? (Default: 1000 ms); Do you want to set power generation limits and capabilities?; Do you want to set power consumption limits and capabilities?; Do you want to limit communication with the device to read-only? (Default: No); Do you want to invert direction for energy import and export? (Default: No). Dolný rad rozbaľovacích zoznamov: L1 is connected to main feed: L1; L2 is connected to main feed: L2; L3 is connected to main feed: L3.
Textový popis tohto obrázka

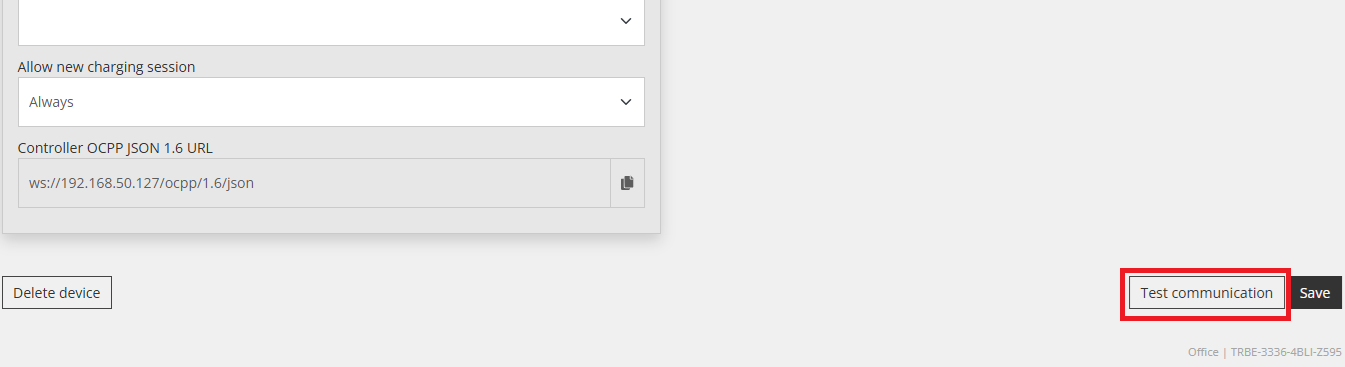

Snímka obrazovky dolnej časti karty Details zariadenia v Reduxi Configurator. Viditeľné polia: rozbaľovací zoznam (prázdny, hore odrezaný); Allow new charging session: Always; Controller OCPP JSON 1.6 URL: ws://192.168.50.127/ocpp/1.6/json (len na čítanie, ikona kopírovania). Tlačidlá dole: Delete device (vľavo, s obrysom); vpravo Test communication (s obrysom, označené červeným rámčekom) a Save (tmavé). Malý sivý text v pätičke vpravo dole: Office | TRBE-3336-4BLI-Z595.
Test môže skončiť jedným z troch výsledkov:
Textový popis tohto obrázka
Snímka obrazovky dialógu Reduxi Configurator Test communication s krížikom na zatvorenie vpravo hore. Textové pole so zelenou správou: Successful readout from device. Tlačidlo: Close (tmavé, vpravo dole). Stránka za dialógom je sivá.
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom "Test communication" s tlačidlom zatvorenia (x) vpravo hore. Prvé pole: "Unable to communicate with device." Druhé pole: "Number of devices found on OCPP - JSON 1.6: 1" a "Device identifier: my_station_ID1". Tlačidlo vpravo dole: Close.
Textový popis tohto obrázka
Snímka obrazovky dialógu s názvom "Test communication" s tlačidlom zatvorenia (x) vpravo hore nad zatienenou stránkou. Prvý rámček: "Unable to communicate with device." Druhý rámček: "Number of devices found on OCPP - JSON 1.6: 0". Tlačidlo vpravo dole: Close.
9 Kontrola nameraných hodnôt
9.1 Posledné merania
Po úspešnom teste skontrolujte namerané hodnoty v Devices – Last measurements v Reduxi Configurator.
Textový popis tohto obrázka
Snímka obrazovky zobrazenia Last measurements zariadenia v aplikácii Reduxi Configurator. Karty: Last measurements (aktívna), Analyze, Archive. Vpravo hore: rozbaľovací zoznam intervalu obnovovania Each second a tlačidlo obnovenia. Karta Control type: tlačidlá Auto (vybraté, tyrkysové), Manual, Off, Boost; časová pečiatka 10. 05. 2024 07:28:27. Karta Current: Per phase current setpoint 6.00 A; Max. current per phase 32.00 A; Current L3 0.00 A; Current L2 0.00 A; Current L1 0.00 A (časové pečiatky 10. 05. 2024 07:28:45 až 07:28:46). Karta Power: Min. active power 0.0 kW; Active power 0.0 kW; Import active power 0.0 kW. Karta Energy: Import active energy - session 4.4 kWh; Import active energy 1,848.8 kWh. Karta Other: Control type AUTO; State name AVAILABLE; Communication error OFF (časová pečiatka 07:28:42).
9.2 Sledovanie a riadenie
Po pridaní zariadenia v Reduxi Configurator ho sledujte a riaďte v cloudovej aplikácii Reduxi.
Ak chcete riadiť nabíjanie podľa dynamických cien a dynamických tarifných sadzieb, nastavte control type nabíjačky na AUTO v Devices a definujte stratégiu podľa postupu v článku Stratégie pre Reduxi controller.
✓ Zhrnutie
Príprava (body 1–4): Pripravte dokumenty a vybavenie, nainštalujte aplikáciu go-e a pripojte nabíjačku k sieti Wi‑Fi controllera.
Nabíjačka go-e (bod 7): Zapnite OCPP v aplikácii go-e a zadajte host a cestu Reduxi Controller.
Pridanie do Reduxi (body 5–6, 8): Prihláste sa, pridajte zariadenie OCPP 1.6 - JSON, definujte Device identifier a spustite Test communication.
Uvedenie do prevádzky (bod 9): Skontrolujte posledné merania a nastavte control type na AUTO.
→ Časté problémy
| Problém | Riešenie |
|---|---|
| Test communication: Unable to communicate with device 1 | Device identifier nie je nastavený alebo sa líši. Názov na konci cesty v aplikácii go-e sa musí presne zhodovať s Device identifier (bod 6.2, bod 7). |
| Test communication: No device with OCPP 1.6 communication is found | Skontrolujte, či je OCPP v aplikácii go-e zapnuté a či sú host a cesta správne (bod 7). Nabíjačka a controller musia byť v rovnakej sieti Wi‑Fi (bod 4.1). |
| Open configurator sa neotvorí alebo zostane prázdny | Tunel ešte nie je aktívny. Počkajte približne 30 sekúnd a skontrolujte, či je regulátor online. |
Prihlásenie s admin sa odmietne |
Heslo bolo zmenené pri inštalácii. Opýtajte sa montážnika. Heslo k účtu Reduxi tu nefunguje. |
reduxi.local sa nenačíta |
Vaše zariadenie nie je v rovnakej sieti ako Controller. Použite IP adresu alebo tunelové spojenie. |
| Test komunikácie zlyhá, zariadenie je offline | Skontrolujte dostupnosť, IP adresu / port / unit ID a či je na zariadení povolený protokol. |
