Pripojte Reduxi k Hybrid Inverter Deye. Komunikácia je nastavená pomocou RS-485 a využíva Protokol Modbus. Reduxi môže znížiť váš účet za elektrinu o 70 %.

Obrázok Hybrid Inverter Deye (1phase) Obrázok Hybrid Inverter Deye (3phase LV)

Obrázok Hybrid Invertor Deye (3phase HV)

Konkrétne modely:

SUN-3.6/5/6/7.6/8K-SG05LP1-EU | 3,6-8kW | Jednofázový | 2 MPPT | Hybridný menič | LV podpora batérie --> Odkaz na používateľskú príručku: Používateľská príručka | Jednofázový hybridný invertor nízkeho napätia (LV)
SUN-5/6/8/10/12K-SG04LP3-EU | 5-12kW | Trojfázové | 2 MPPT | Hybridný invertor | LV podpora batérie --> Odkaz na používateľskú príručku: Používateľská príručka | Trojfázový hybridný invertor nízkeho napätia (LV)
SUN-5/6/8/10/12/15/20/25K-SG01HP3-EU-AM2 | 5-25kW | Trojfázové | 2 MPPT | Hybridný menič | HV Battery Supported --> Odkaz na používateľskú príručku: Používateľská príručka | Vysokonapäťový trojfázový hybridný invertor (HV)

Dôležité informácie!

Ak je pre inštaláciu zvolené nízke napätie (LV), na prístup k rozhraniu Modbus je možné použiť iba pripojenie RTU.
Ak je zvolené vysoké napätie (HV), na prístup k rozhraniu Modbus je možné použiť aj Solarman Dongle s Modbus TCP/IP.

1. Fyzické prepojenie medzi Reduxi a Deye Hybrid invertorom

Ak chcete pripojiť ovládač Reduxi k hybridnému invertoru Hybrid Inverter Deye, fyzické sériové pripojenie RS-485 na oboch stranách musí byť správne nastavené.

1.1 Reduxi kontrolórová strana pripojenia RS-485

Všetky relevantné informácie o pripojení sú dostupné na stránke Reduxi Controller v bode 2.3.4 Komunikačné rozhrania.

1.2 Hybridný invertor strana sériového pripojenia RS-485

Hybrid Invertor Deye používa konektor RJ-45 na fyzické pripojenie k portu Modbus. Príručky poskytujú informácie o umiestnení portov.

Jednofázový hybridný invertor LV:

Skutočný obrázok jednofázového hybridného meniča ukazuje, kde sa nachádza port ModBUS v hybridnom meniči na doske s plošnými spojmi. Dodatočný obrázok správneho zapojenia je uvedený vpravo, DÔLEŽITÉ.

Trojfázový hybridný invertor LV:

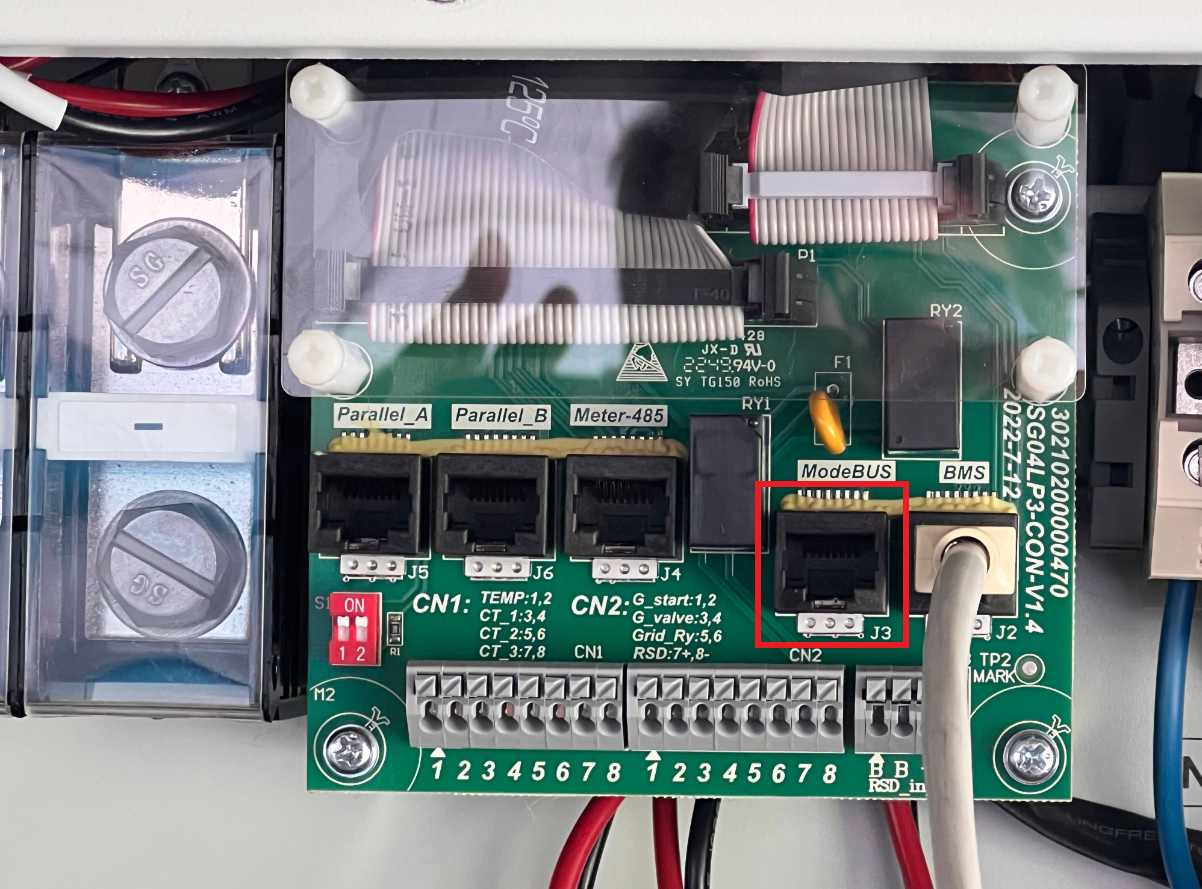

Skutočný obrázok pre trojfázový hybridný invertor LV ukazuje, kde sa nachádza port ModBUS v hybridnom meniči na doske s plošnými spojmi. Dodatočný obrázok správneho zapojenia je uvedený vpravo, DÔLEŽITÉ.

Trojfázový hybridný invertor HV:

Schematický obrázok (z manuálu) pre trojfázový VN hybridný invertor +, znázorňujúci, kde sa nachádza port ModBUS v hybridnom meniči na doske s plošnými spojmi.

2. Pridajte nové zariadenie (hybridný invertor Deye) do ovládača Reduxi

Po nastavení fyzického pripojenia na oboch stranách je možné pridávať a testovať komunikáciu hybridného meniča.

2.1 Pridať zariadenie

Najprv sa prihláste do lokálneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo Pridať zariadenie.

2.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

Vyberte typ zariadenia: Hybridný menič,
Vyberte typ: Deye Hybrid Inverter 3P alebo Deye Hybrid Inverter High Voltage 3P,
A definujte meno.

2.3 Komunikačný kanál a konfigurácia zariadenia.

V druhom kroku je potrebné správne nastaviť komunikačné parametre, ktoré sú rozdelené na dve časti.

Prvá časť je určená pre nastavenia Modbus (RTU), predvolené nastavenia sú zobrazené na obrázku nižšie.

Druhá časť je určená pre nastavenia Modbus (RTU) (ID jednotky Modbus) a pre ďalšie možnosti, zvýraznená modrým obdĺžnikom.

V dodatočnej možnosti musíte definovať:

ID jednotky Modbus: zapíšte ID podriadeného zariadenia zo zariadenia ModBUS
CT/meter: Interné/Externé CT alebo Merač
PV: áno/nie
Batéria: áno/nie

2.4 Test komunikácie

Po dokončení Komunikačný kanál a nastavenia konfigurácie zariadeniaje možné pomocou tlačidla Test komunikácie vykonať test, či komunikácia funguje.

Odpoveď možno kategorizovať do dvoch komunikačných odpovedí:

Prípad 1: Komunikácia funguje správne


Prípad 2: Komunikácia nefunguje správne

Ak komunikácia nefunguje, skúste použiť iné nastavenia Modbus alebo skontrolujte fyzické pripojenie.

2.5 Pokročilé nastavenia

Tretí krok je určený na nastavenie pokročilých nastavení podľa vášho konkrétneho nastavenia (situácia na mieste) a kliknite na tlačidlo „Hotovo“, ktoré sa nachádza vpravo dole za všetkými vstupnými políčkami.

Predvolené nastavenia pre HI.PNG

2.6 Pokročilé nastavenia podľa dielov

Vstupné pole	Vysvetlenie
Chcete nastaviť interval ukladania dát?	Definujte preferovaný interval ukladania, nastavený na ovládači Reduxi. Na základe definovaného intervalu ukladania sa dáta uložia do lokálnej databázy na Reduxi Controller. Čítanie a zápis údajov sa vykonáva na základe „Oneskorenia čítania“ a „Oneskorenia zápisu“, ktoré je štandardne nastavené na 1000 ms. Interval ukladania definuje, že za každú, tj: 1 minútu prečítaných alebo zapísaných údajov (každých 60 prečítaných alebo zapísaných údajov) sa uloží do databázy regulátora Reduxi. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
Chcete nastaviť oneskorenie čítania?	Definujte interval pre frekvenciu čítania údajov zo zariadenia. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
Chcete nastaviť oneskorenie písania?	Definujte interval frekvencie zapisovania údajov do zariadenia. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
Chcete nastaviť limity a možnosti výroby energie?	Definujte dolné a horné limity pre výrobu energie (kW). Po nastavení limitov bude menič produkovať energiu, ak je produkcia energie v rámci limitov, inak nebude invertor produkovať žiadnu energiu. Vyberte ÁNO, ak ju chcete zmeniť z predvolenej hodnoty.
Chcete nastaviť limity spotreby energie a možnosti?	Definujte spodnú a hornú hranicu spotreby energie (kW). Po nastavení limitov bude menič spotrebovávať energiu použitú na nabíjanie batérie, ak je spotreba energie v rámci limitov, v opačnom prípade menič nebude nabíjať batériu. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
Chcete nastaviť kapacitu batérie?	Kapacita batérie všetkých hybridných invertorov Deye sa získava priamo z hybridných invertorov. V tomto prípade sa automatický parameter kapacity batérie načíta z hybridného meniča a uloží sa do lokálnej databázy. Zvoľte YES, ak chcete zmeniť to, čo je napísané na meniči.
Chcete nastaviť min. batérie SOC?	Pre všetky hybridné invertory Deye min. batéria SOC sa získava priamo z hybridných invertorov. V tomto prípade je parameter min. SOC batérie sa načíta z hybridného meniča. Zmeny min. limit SOC batérie je možné ešte vykonať zmenou poľa Vstup na ÁNO a nastavením min. batérie SOC. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO. Poznámka: V prípade zmeny tohto parametra skontrolujte svoju záruku, či záruka stále platí.
Chcete nastaviť max. batérie SOC?	Pre všetky hybridné invertory Deye max. batéria SOC sa získava priamo z hybridných invertorov. V tomto prípade je parameter max. SOC batérie sa načíta z hybridného meniča. Zmeny na max. Obmedzenie SOC batérie je stále možné vykonať zmenou poľa Vstup na hodnotu ÁNO a nastavením maximálnej hodnoty SOC batérie. Vyberte ÁNO, ak ju chcete zmeniť z predvolenej hodnoty.
Chcete obmedziť komunikáciu so zariadením len na čítanie?	Komunikácia prebieha dvoma spôsobmi (ČÍTANIE, ZÁPIS), ak je pole Vstup nastavené na NIE, je povolená možnosť čítania a zápisu. V prípade, že je vstupné pole nastavené na ÁNO, je povolená iba možnosť čítania. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
Chcete zmeniť smer dovozu a vývozu energie?	V prípade, že energetický tok má nesprávny znak zobrazujúci import namiesto exportu energie, môžete tento znak prepnúť povolením tejto funkcie. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
Chcete vylúčiť zariadenie zo súhrnu?	Údaje zo zariadenia sa zobrazujú na úvodnej stránke, ktorá zobrazuje priebeh spotreby energie a výroby. Ak je vstupné pole nastavené na ÁNO, všetky údaje zobrazené na domovskej stránke budú vylúčené z vizualizácií toku energie. Napr.: FV, Batéria a v niektorých prípadoch aj Grid meter (ak nie je nainštalovaný žiadny iný Grid meter) budú vylúčené a nebudú sa zobrazovať v súhrne. Ak ju chcete zmeniť z predvolenej hodnoty, vyberte možnosť ÁNO.
L1,L2,L3 je pripojený k hlavnému prívodu	V prípade, že L1 nie je pripojený k hlavnému prívodu L1, je potrebné zvoliť správny hlavný prívod (L2 alebo L3). V prípade, že L2 nie je pripojený k hlavnému prívodu L2, je potrebné zvoliť správny hlavný prívod (L1 alebo L3). V prípade, že L3 nie je pripojený k hlavnému prívodu L3, je potrebné zvoliť správny hlavný prívod (L1 alebo L2). V prípade jednofázového zariadenia môžete vybrať nepripojené pre L2 a L3 a zvoliť správny hlavný prívod (L1,L2,L3) na L1.

3. Typ ovládania

Rôzne typy ovládania ovplyvňujú spôsob, akým ovládač Reduxi ovláda vybrané zariadenie. Typ ovládanianájdete pod stromom menu na na ľavej strane obrazovky, kde kliknete na zariadenie, rozbaľte strom ponuky a potom vyberte zariadenie. Ak má zariadenie možnosť kontroly, pod poslednou záložkou merania bude viditeľná karta typu kontroly.

V závislosti od vášho výberu v okne Typ ovládania si používateľ môže vybrať medzi automatickým alebo manuálnym režimom.

Typ ovládania:

Auto: V automatickom režime sú všetky limity výkonu (spotreba a výroba v sieti) pre menič priamo získané z užívateľom definovanej stratégie. Ak sa chcete dozvedieť, ako správne nastaviť stratégie, prečítajte si špeciálny článok dostupný tu: Ako správne nastaviť stratégie.
Manual mode: In Manual mode, all power limits for the inverter (consumption and production on the grid) are directly set by the user. Keď používateľ vyberie manuálny režim, sprístupnia sa štyri ďalšie možnosti (Max. výroba, Vlastná spotreba, Max. spotreba, Špičkové oholenie).

3.1 Max. výroby

Maximálna produkcia je určená pre situácie, keď sa používateľ rozhodne exportovať do siete čo najviac energie odoberanej buď z FV alebo z akumulátora.

Limity výkonu pre export a import zo siete sú však obmedzené nastaveniami z dvoch parametrov na pravých kartách „Limity aktívneho výkonu Export/Import siete“.

1. Prípad je, keď nie je dostatok FV výroby:

Produkcia FV je 0
alebo
Výroba FV je nižšia ako limit aktívneho výkonu exportu do siete
a
SOC skladovania batérie je nad minimom SOC

potom sa akumulátor vybije, aby sa dosiahol limit aktívneho výkonu exportu do siete.

2. Prípad je, keď je dostatok FV výroby:

Výroba FV pokrýva spotrebu budovy
a
Produkcia FV je vyššia ako limit aktívneho výkonu exportu do siete
a
SOC akumulátora je pod maximálnym SOC

potom sa akumulátor bude nabíjať prekročením výkonu, kým akumulátor nedosiahne maximálnu hodnotu SOC.

Keď úložisko batérie dosiahne maximálnu hodnotu SOC, výroba FV bude obmedzená tak, aby neprekročila limit aktívneho výkonu exportu do siete.

Po skončení dňa výroby FV opäť 1. puzdro sa používa.

Upozornenie: Pri max. V Reduxi je ako preferovaný režim zvolená výroba, fázy nemusia byť zaťažené rovnomerne, tj exportovaná energia sa líši v závislosti od fázy. Stáva sa to vtedy, keď je na mieste (budova) k dispozícii prebytočná energia a pre prevádzkový režim hybridného meniča je zvolená takzvaná možnosť „najskôr predať“. Tu by sme chceli zdôrazniť, že tento režim NEMÁ fázové vyváženie výkonu.

3.2 Vlastná spotreba

Vlastná spotreba je určená pre situácie, keď sa užívateľ snaží vyvážiť export a import tak, aby sa čistá suma rovnala nule. Regulátor Reduxi monitoruje čistú spotrebu siete a produkciu, vypočítava rozdiel medzi nimi a podľa toho koná.

Limity výkonu pre export a import zo siete sú však obmedzené nastaveniami z dvoch parametrov na pravých kartách „Limity aktívneho výkonu Export/Import siete“.

1. Prípad je, keď nie je dostatok FV výroby:

Produkcia FV je 0
alebo
Výroba FV je nižšia ako spotreba budovy
a
SOC skladovania batérie je nad minimom SOC

potom sa akumulátor vybije, aby sa dosiahla nulová hodnota aktívneho výkonu siete. Reduxi regulátor vybije batériový zásobník, aby pokryl spotrebu budovy.

2. Prípad je, keď je dostatok FV výroby:

Výroba FV zahŕňa stavebnú výrobu
a
Produkcia FV je vyššia ako limit aktívneho výkonu exportu do siete
a
SOC akumulátora je pod maximálnym SOC

potom sa bude úložisko batérie nabíjať prekročením výkonu, kým úložisko batérie nedosiahne maximálnu hodnotu SOC.

Keď úložisko batérie dosiahne maximálnu hodnotu SOC, výroba FV bude obmedzená tak, aby neprekročila limit aktívneho výkonu exportu do siete.

Po skončení dňa výroby FV opäť 1. puzdro sa používa.

3.3 Maximálna spotreba

Maximálna spotreba je určená pre situácie, kedy sa užívateľ rozhodne doviezť čo najviac energie zo siete. Tento režim sa zvyčajne používa v kombinácii s EVSE (Electric Vehicle Supply Equipment) a BSEE (Battery Storage Energy Equipment), čo umožňuje užívateľovi zvýšiť výkon na požiadanie.

Limity výkonu pre export aj import zo siete sú však obmedzené nastaveniami v dvoch parametroch na pravých kartách "Limity aktívneho výkonu exportu/importu siete".

max spotreba.PNG

1. Ide o prípad, keď je spotreba budovy nižšia ako limit aktívneho výkonu importu do siete:

Spotreba budovy je nižšia ako limit aktívneho výkonu importu do siete
alebo
SOC akumulátora je pod maximálnym SOC
alebo
EV je pripojené k EVSE, ale nenabíja sa

Potom sa úložisko batérie a EV začnú nabíjať, aby sa dosiahol limit aktívneho výkonu importu do siete, kým sa nedosiahne maximálna kapacita batérie alebo SOC batérie EV.

2. Prípad je, keď máme výrobu FV:

Produkcia FV je viac ako 0
alebo
Spotreba budovy je nižšia ako limit aktívneho výkonu importu do siete
alebo
SOC skladovania batérie je pod maximálnym SOC
alebo
EV je pripojený k EVSE, ale nenabíja sa

potom všetku energiu vyrobenú z FV najprv využije buď EVSE alebo akumulátorové úložisko. Keď sa dosiahnu obe maximálne hodnoty SOC, pošle energiu do siete, ale stále nie viac, ako je nastavený limit aktívneho výkonu Grid Export. Batériové úložisko sa vybije až tam Spotreba budovy nebude väčšia ako výroba FV.

3.4 Špičkové holenie

Špičkové oholenie je určené pre situácie, keď sa užívateľ rozhodne obmedziť aktívny výkon importu do siete pri dosiahnutí limitu. Dôležitý je limit aktívneho výkonu importu mriežky, nastavte dvoma parametrami na kartách vpravo definujúcich „Export mriežky /import limitov činného výkonu"

Limity výkonu pre export aj import zo siete sú však obmedzené nastaveniami v dvoch parametroch na pravej karte "Limity výkonu exportu/importu siete".

1. Spotreba budovy Case je nižšia ako aktívny výkon importu do siete:

Produkcia PV je menšia ako 0 alebo rovná 0
alebo
Spotreba budovy je vyššia ako limit aktívneho výkonu importu do siete
a
EV sa nabíja
a
Kapacita batérie je vyššia ako minimálna hodnota SOC

Potom sa úložisko batérie začne vybíjať, aby pokrylo energiu na nabíjanie EV, aby neprekročilo limit aktívneho výkonu importovaného do siete.

Ak nie je k dispozícii žiadna batéria, výkon nabíjačky EV sa zníži tak, aby neprekročil limit aktívneho výkonu importu do siete.

Batéria sa bude nabíjať, keď sa dosiahne limit aktívneho výkonu exportu do siete a bude dostatok fotovoltaickej produkcie.

4. Údaje zo zariadenia

Tento bod je určený na to, aby používateľ vykonal poslednú kontrolu, či zariadenie a pripojenie fungujú správne. Namerané hodnoty a tiež nastavenia sú zobrazené v časti Zariadenie/"názov zariadenia"/Posledné meranie, obrázok nižšie.

Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať a ovládať cez cloudovú aplikáciu Reduxi.
