Reduxi P1-WiFi konvertor sa používa na získavanie správ z rôznych meračov energie, ako sú Iskraemeco AM550, Sagemcom T211 a iné merače P1

Obrázok: P1 port Iskraemeco AM550 Obrázok: Kryt portu P1 Sagemcom T211

1. Fyzické pripojenie medzi portom P1 a konvertorom Reduxi

Psychické pripojenie sa vytvára pomocou kábla RJ-12, ktorý sa používa aj na napájanie konvertora P1-WiFi. Nie je potrebný žiadny ďalší zdroj napájania. Kábel RJ-12 je súčasťou dodávky konvertora P1-WiFi.

1.1 Fyzické pripojenie pre Iskraemeco AM550:

Port P1 sa nachádza v pravom hornom rohu merača energie AM550. Pripojte merač Iskraemeco AM550 pomocou kábla RJ12 k prevodníku Reduxi cez port P1. Súčasťou balenia konvertora Reduxi je kábel. Zelená LED dióda zhora by mala začať svietiť.

Všimnite si, že v praxi elektrické rozvádzače (DSO) umožňujú nešifrovanú komunikáciu. Niektoré merače energie však stále používajú šifrované pripojenie. Bez šifrovacích kľúčov môžete otestovať, či spojenie z Iskraemeco AM550 do Reduxi Controller funguje. Získate informácie o tom, či komunikácia funguje (či sa prijímajú údaje). Ak nie sú zadané tlačidlá, nie je možné previesť žiadne údaje na meranie, ale môžete aspoň zistiť, či fyzická komunikácia funguje. Kľúče môžete pridať neskôr prostredníctvom vzdialeného pripojenia k riadiacej jednotke Reduxi alebo (odporúčame) požiadaním distribútora elektrickej energie o použitie nešifrovaného pripojenia.

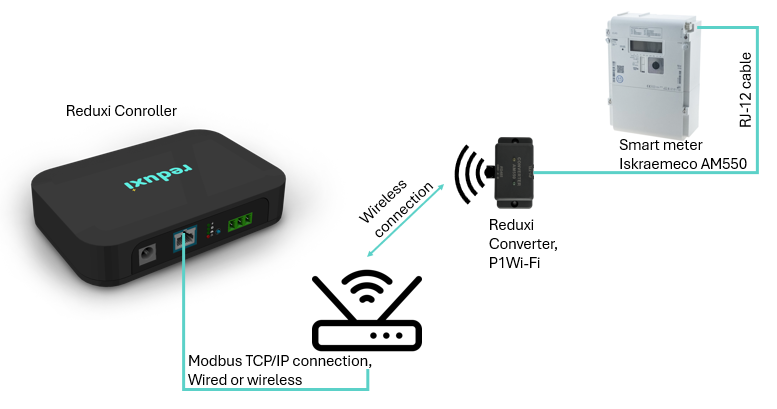

1.1.1 Bezdrôtové pripojenie k ovládaču Reduxi

Podrobnosti nájdete aj v časti Reduxi Converter P1 WiFi

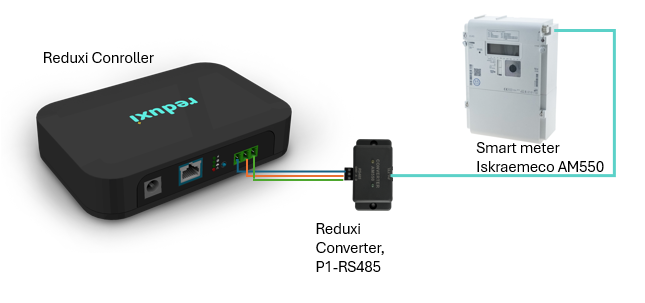

1.1.2 Káblové pripojenie priamo k Reduxi Controller

Táto možnosť sa ponúka v prípade káblového pripojenia RS485

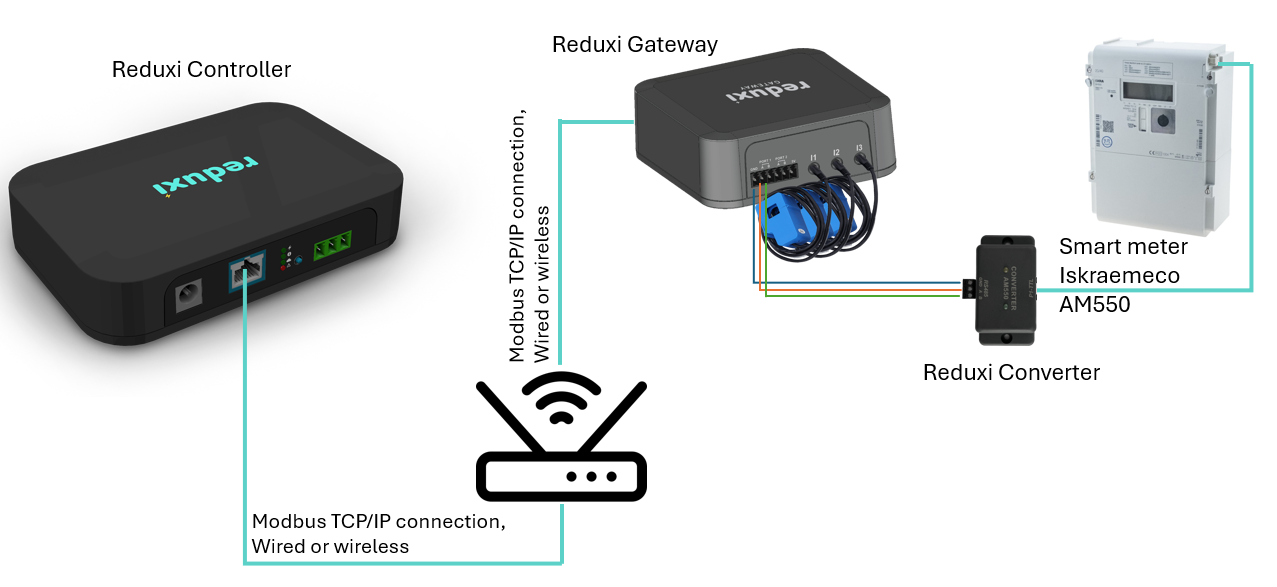

1.1.3 Fyzické pripojenie k bráne Reduxi a pripojenie cez Modbus TCP/IP k

Ovládač Reduxi

Táto možnosť sa ponúka v prípade káblového pripojenia RS485

1.2 Fyzické pripojenie pre Sagemcom T211:

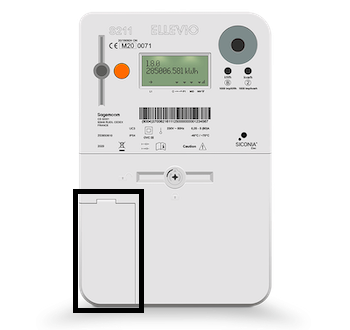

Port P1 sa nachádza v ľavom dolnom rohu pod plastovým krytom zariadenia Sagemcom T211. Pripojte port P1 merača Sagemcom T211 pomocou kábla RJ12 k prevodníku Reduxi. Súčasťou balenia konvertora Reduxi je kábel. Zelená LED dióda zhora by mala začať svietiť.

Spojenie medzi inteligentným meračom Sagemcom T211 a riadiacou jednotkou Reduxi sa vytvára rovnakým spôsobom, ako je opísané v bodoch pre Iskraemeco:

• 1.1.1 Bezdrôtové pripojenie k ovládaču Reduxi
• 1.1.2 Káblové pripojenie priamo k Reduxi Controller
• 1.1.3 Fyzické pripojenie k bráne Reduxi a pripojenie cez Modbus TCP/IP k

2. Pripojenie zariadenia P1 Wi-Fi k ovládaču Reduxi

Pri prvej konfigurácii je potrebné pripojiť Reduxi Converter k Reduxi Controller pomocou WiFi (TCP/IP). Ďalšie informácie nájdete na Reduxi Converter P1 WiFi

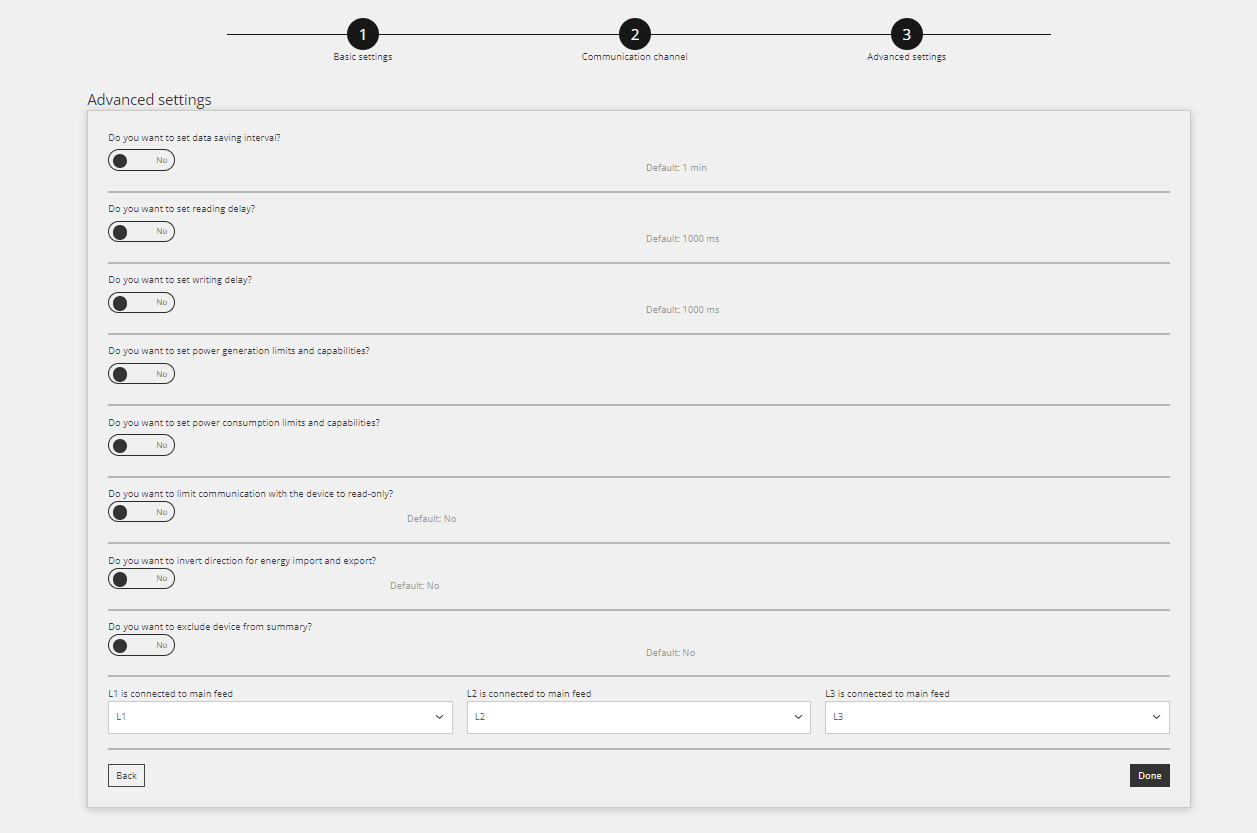

Rozšírené nastavenia

Vyplňte rozšírené nastavenia a vyberte parametre zobrazené na obrázku nižšie. Nastavenia sa môžu líšiť v závislosti od potrieb lokality. Po dokončení kliknite na tlačidlo "Hotovo" vpravo dole na obrazovke.

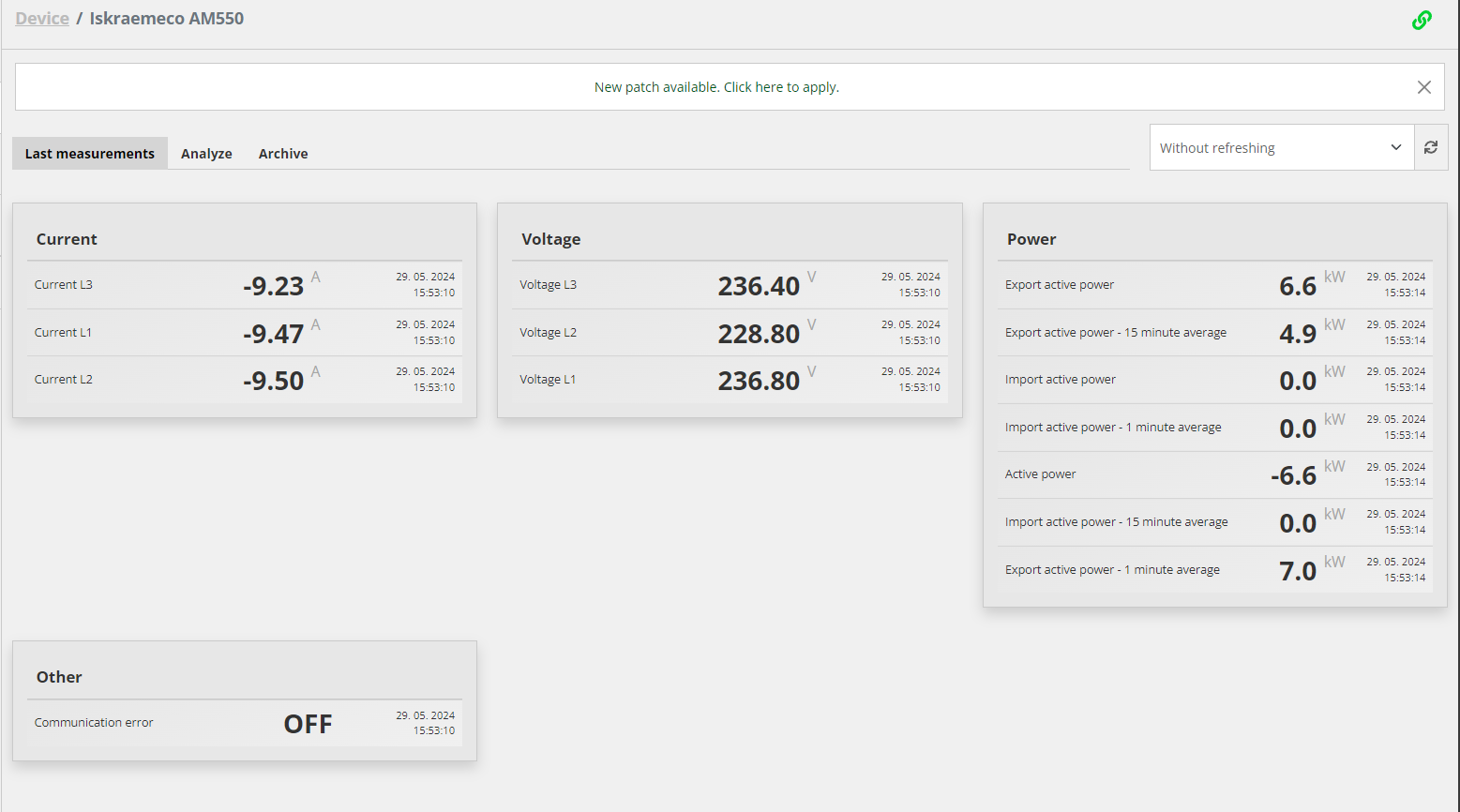

Posledné meranie

Po úspešnom nadviazaní komunikácie so zariadením môžeme vykonať ďalší test kontrolou hodnôt na zariadení. To sa vykoná kliknutím na výber zariadenia na domovskej obrazovke, kde v stromovej štruktúre vyberieme novo pridaný merač energie.

Po úspešnom pridaní zariadenia prostredníctvom konfigurátora ho možno monitorovať a ovládať prostredníctvom cloudovej aplikácie Reduxi.
