Reduxi Controller sa pripája k Huawei SUN2000 cez Modbus TCP/IP pomocou Huawei SmartLogger. Flexibilita solárnych zariadení môže znížiť náklady na elektrinu o 30 %.
1. Úvod
Systém Reduxi umožňuje komunikáciu a ovládanie meniča Huawei SUN2000. Komunikácia je povolená prostredníctvom protokolu Modbus TCP/IP. Reduxi Controller a SmartLogger musia byť pripojené k rovnakej lokálnej sieti (LAN), aby Controller mohol pristupovať k SmartLoggeru a následne k invertorom, ktoré sú prepojené so SmartLogger sériovým pripojením RS485.

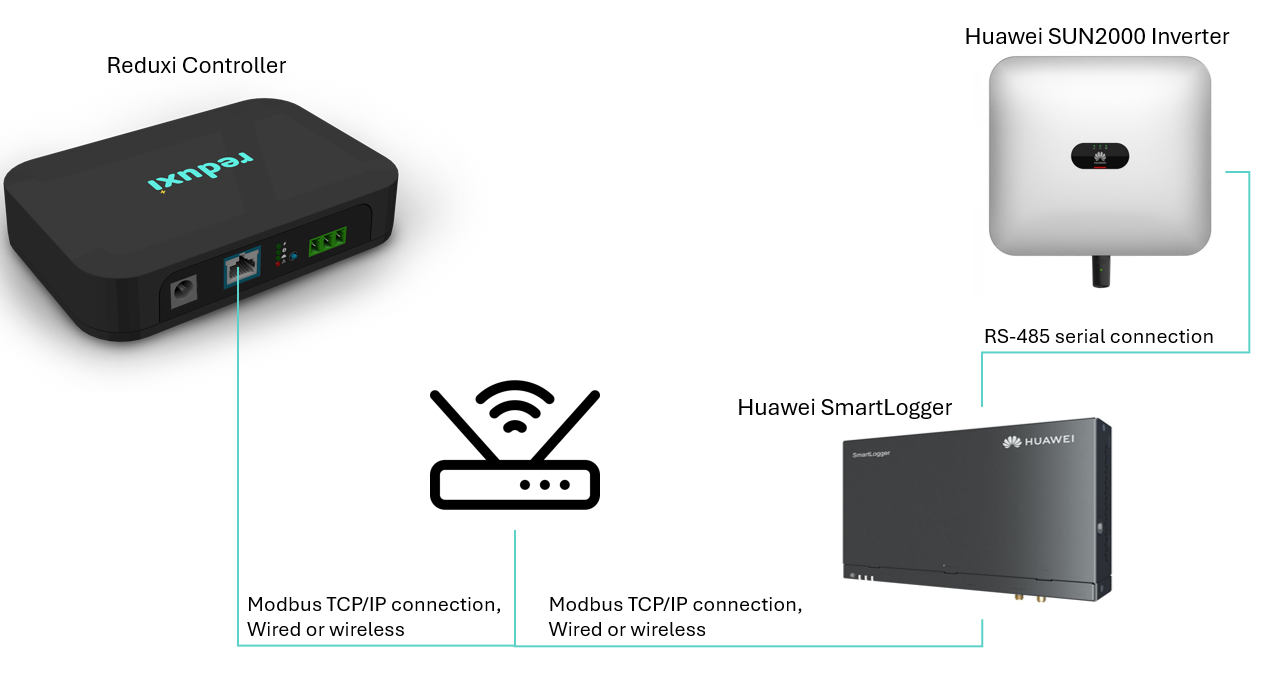

Symbolický obraz komunikácie medzi ovládačom Reduxi a invertorom Huawei SUN2000.
2. Nastavenia siete ovládača Reduxi
Informácie o tom, ako pripojiť Reduxi Controller k sieti (LAN alebo WLAN), sú dostupné na URL: Reduxi Controller.
Po pripojení k sieti sa odporúča nastaviť statickú IP tak, aby bol Redux Controller. Keď je nastavená statická IP, presné informácie o podsieti, v ktorej je Reduxi Controller dostupný.
3. Nastavenia siete Huawei SmartLogger
Po dokončení nastavenia siete Redxui Controller je potrebné vykonať rovnaký proces pre SmartLogger.
Ak chcete získať prístup k rozhraniu softvéru SmartLogge, prečítajte si pokyny v používateľskej príručke alebo ak poznáte lokálnu IP adresu SmartLogger, použite túto IP adresu a otvorte ju vo svojom prehliadači.
Keď budete prihlásení do SmartLogger:
- Nastavte IP a masku SmartLoggera, príklad je uvedený pre káblové pripojenie. V časti Ethernet2 nastavte IP a masku podsiete, obrázok nižšie:
- Nastavenia Modbus TCP/IP, kde nastavenia Link musia byť nastavené na Povoliť (neobmedzene) ako na obrázku nižšie:

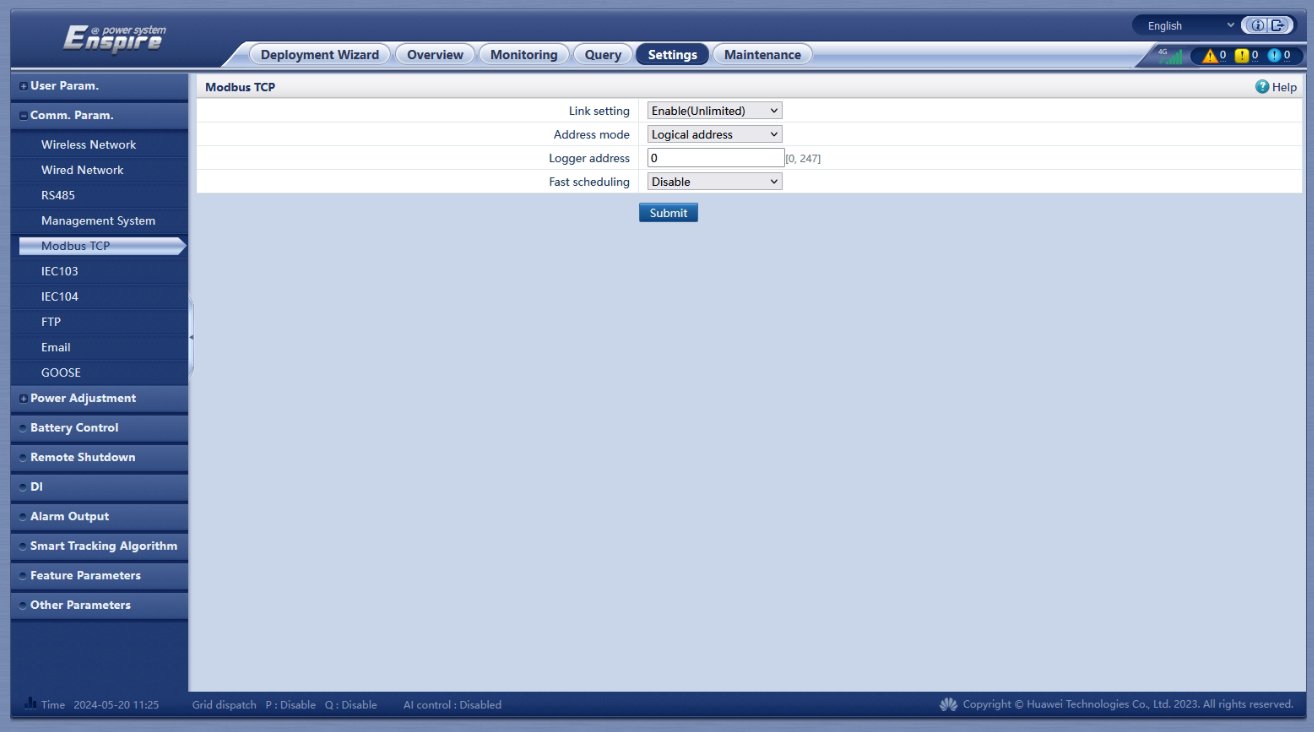

- Nastavenia Modbus TCP/IP, kde nastavujete:
- Nastavenia prepojenia. povoliť,
- Režim adresy: logická adresa,
- Adresa zapisovača: nastavte adresu logiky SmartLogger,
- Rýchle plánovanie: Zakázať.
Obrázok nižšie:

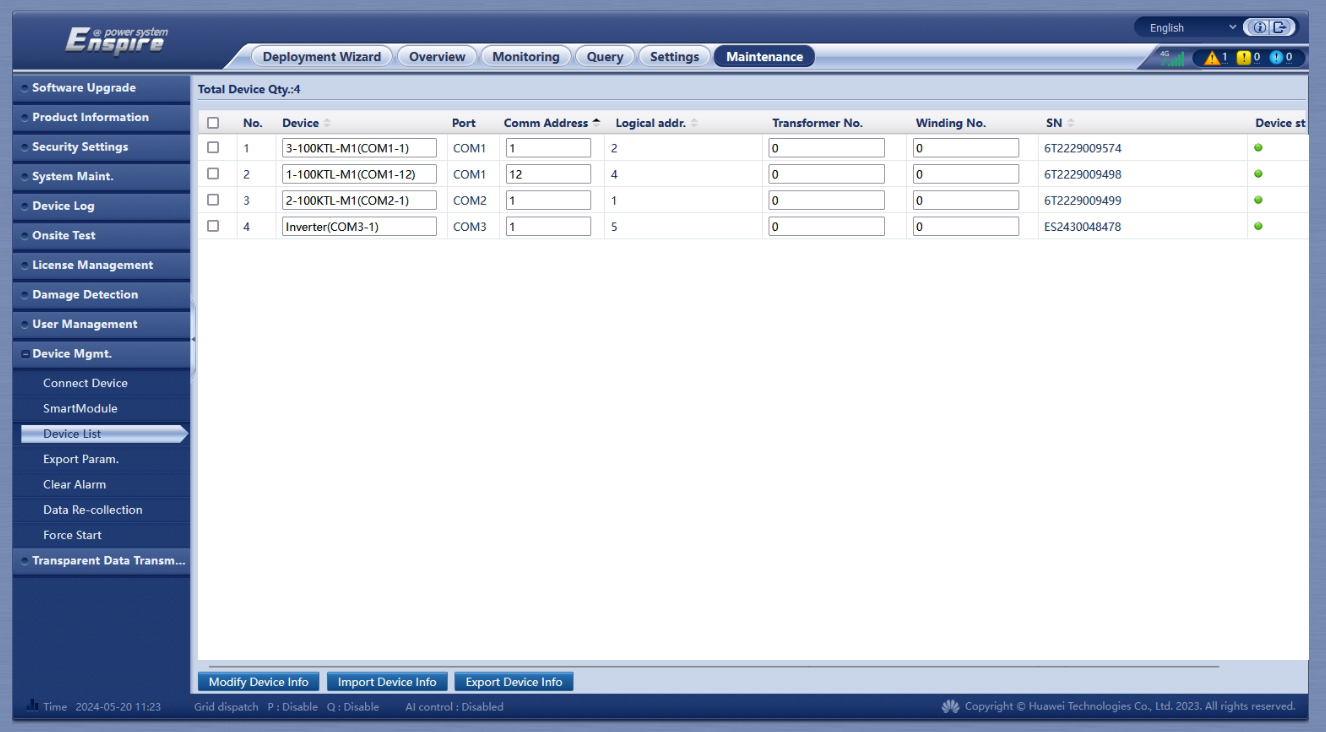

- Nastavenia údržby majú za úlohu prehľad o tom, ktoré zariadenia sú pripojené, a zobrazenie stavu a parametrov jednotlivých zariadení, obrázok nižšie:
3. Testovanie komunikácie medzi Reduxi Controllerom a SmartLoggerom
Pre úspešnú komunikáciu medzi Reduxi Controllerom a SmartLoggerom je potrebné splniť niekoľko kritérií.
Kritériá:
- Reduxi Controller a SmartLogger musia byť v rovnakej podsieti, napríklad IP ovládača Reduxi je: 192.168.1.100 a IP SmartLogger je: 192.168.1.101
- Controller a SmartLogge nemusia byť v rovnakej podsieti, tento prípad je oveľa zložitejší a zvyčajne sa nepoužíva. Tu musia byť brány firewall medzi podsieťou Controller a podsieťou SmartLogger otvorené aspoň pre nastavenú IP oboch zariadení. Okrem toho musia byť správne povolené pravidlá výnimiek brány firewall pre porty. Táto možnosť sa neodporúča.
- Port 502 na strane SmartLogger musí byť povolený pre komunikáciu Modbus TCP/IP, ktorá sa vykonáva s povoleným Modbus TCP/IP v aplikácii SmartLogger.
-
V prípade, že medzi radičom a SmartLogger je ďalší firewall, port 502 musí byť otvorený aj na firewalle.
3.1 Ping test z Reduxi Controller do SmartLogger
Akonáhle sú obe zariadenia pripojené k rovnakej sieti, je možné vykonať „pingový test“, aby ste sa uistili, že ovládač Reduxi má prístup k SmartLogger a že sú splnené ďalšie kritériá z predchádzajúceho bodu.

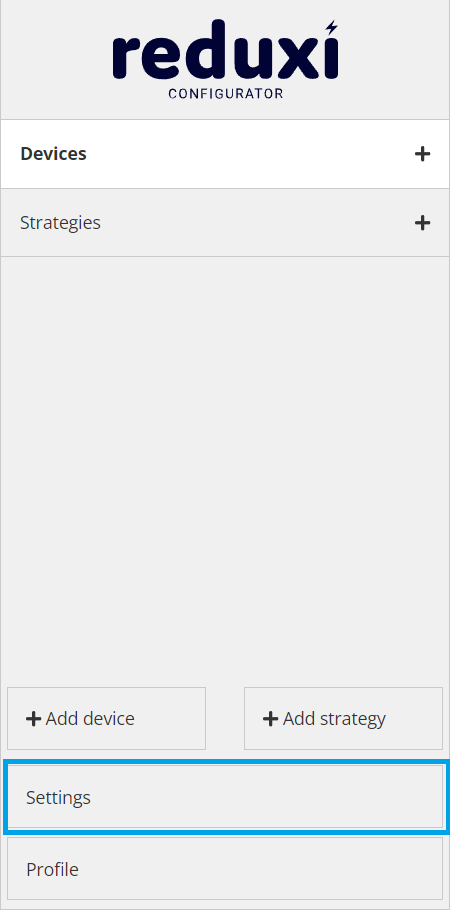

Prihláste sa do aplikácie Reduxi configurator a kliknite na tlačidlo „Nastavenie“ vľavo dole na domovskej stránke.
Pre prístup k "Ping testu" sú potrebné tri kroky (kliknutie):

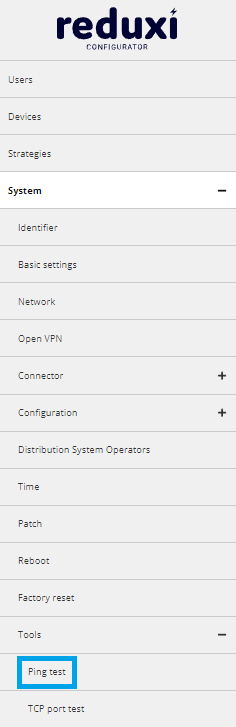

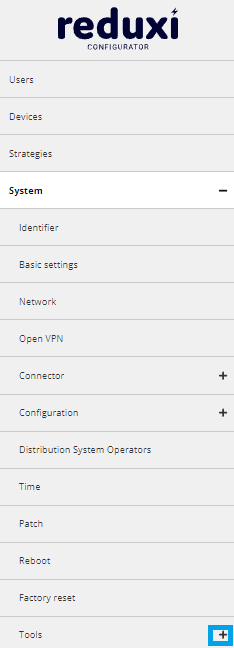

Click one: + sign System; Click two: + sign Tools; Click three: Ping test
Ping test:
Ak chcete vykonať test ping, zadajte IP adresu pre Reduxi SmartLogger a kliknite na tlačidlo „Test“.
Ping test môže mať dve odpovede:

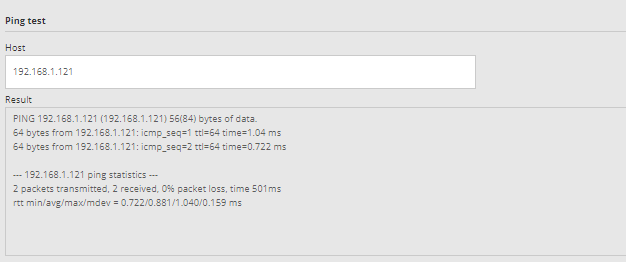

1. Ping test je úspešný:
1. Ping test zlyhal:
4. Pridanie nového zariadenia (Huawei SUN2000)
To add a new device (Huawei SUN2000) or to edit an existing one, the following points are presented.
4.1 Pridať nové zariadenie
Prihláste sa do aplikácie Reduxi konfigurátor a stlačte tlačidlo "Pridať zariadenie" .
4.2 Vyberte zariadenie, ktoré chcete pridať (Základné nastavenia)
V prvom kroku vyberte základné parametre zariadenia, ktoré chcete pridať:
- Typ zariadenia: Solárna elektráreň,
- Tip: Huawei SUN2000,
- Názov: Zadajte názov zariadenia.
4.3 Komunikačný kanál
Vyplňte parametre pre komunikáciu so SmartLoggerom, ktoré sú:
- Pripojenie: TCP/IP,
- IP: vyplňte IP zo SmartLogger,
- Port: vždy 502,
- ID jednotky Modbus: vyplňte logickú adresu pre nastavenie Modbus zariadenia SmartLogger.
4.4 Test komunikácie
Pod všetkými nastaveniami v Komunikačnom kanáli je umiestnené tlačidlo "Otestovať komunikáciu", ktoré slúži na vykonanie testu.
Komunikačný test môže vrátiť dve odpovede:
1. Komunikácia funguje správne, obrázok nižšie:

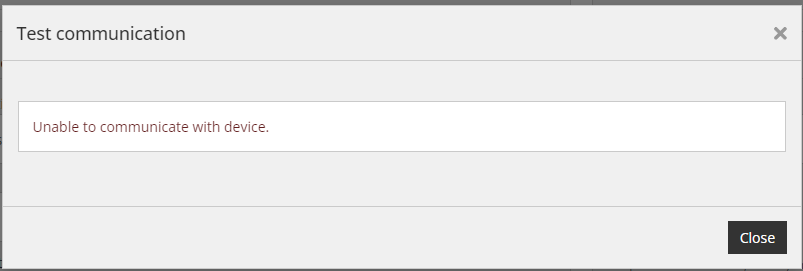

2. Komunikácia nefunguje správne, obrázok nižšie:
4.5 Rozšírené nastavenia
Pokročilé nastavenia sú ľubovoľné a závisia od špecifických potrieb miesta, kde je ovládač Reduxi nainštalovaný. Po dokončení všetkých pokročilých nastavení stlačte tlačidlo „Hotovo“ v pravej dolnej časti.
4.6 Posledné merania
Po úspešnom nadviazaní komunikácie so zariadením je možné namerané hodnoty získané zo zariadenia ešte raz skontrolovať ako dodatočný test. Kliknite na sekciu „Zariadenie“ na domovskej stránke konfigurátora Reduxi a v stromovej štruktúre vyberte novo pridaný menič Huawei SUN2000.
Ak chceme, aby bolo zariadenie riadené stratégiou, musí byť režim riadenia nastavený na „Automatic“, ak však prepneme do manuálneho režimu, môžeme testovať fungovanie rôznych stavov.
Po úspešnom pridaní zariadenia a kontrole hodnôt je možné zariadenie kontrolovať a ovládať cez aplikáciu Reduxi.
