Integrujte ovládač Reduxi s nabíjačkou GARO cez Ethernet alebo Wi-Fi pomocou protokolu OCPP. Flexibilita Reduxi umožňuje zníženie nákladov až o 30 %.

1. Nainštalovať aplikáciu GARO

1.1 Aplikácia je dostupná v obchode Google Store: https://play.google.com/store/apps/details ?id=se.garo.nxt&hl=en_US

1.2 Aplikácia je dostupná v obchode Apple App Store: https://apps.apple.com/us/app/ garo-connect/id1534289157



2. Pripojte sa k aplikácii GARO connect

Pre prvé pripojenie poskytuje nasledujúca adresa URL videonávod o tom, ako pripojiť Garo Entity:

Prvé pripojenie GARO Entity!

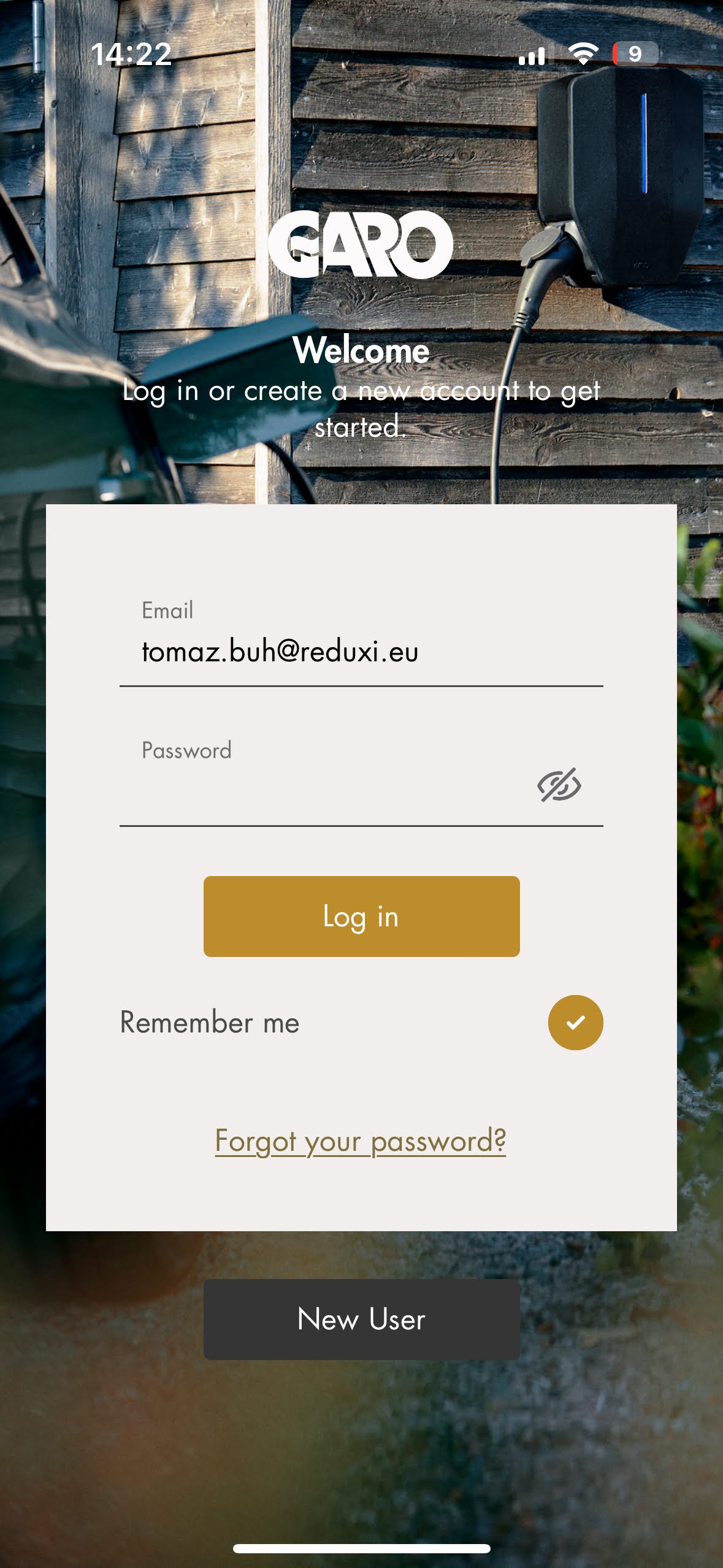

2.1 Prihlásenie/registrácia do aplikácie GARO Connect

Otvorte aplikáciu a buď sa prihláste, alebo si zaregistrujte nový účet kliknutím na tlačidlo „Nový používateľ“ a potom sa prihláste.

2.2 Pridať nové umiestnenie nabíjačky GARO

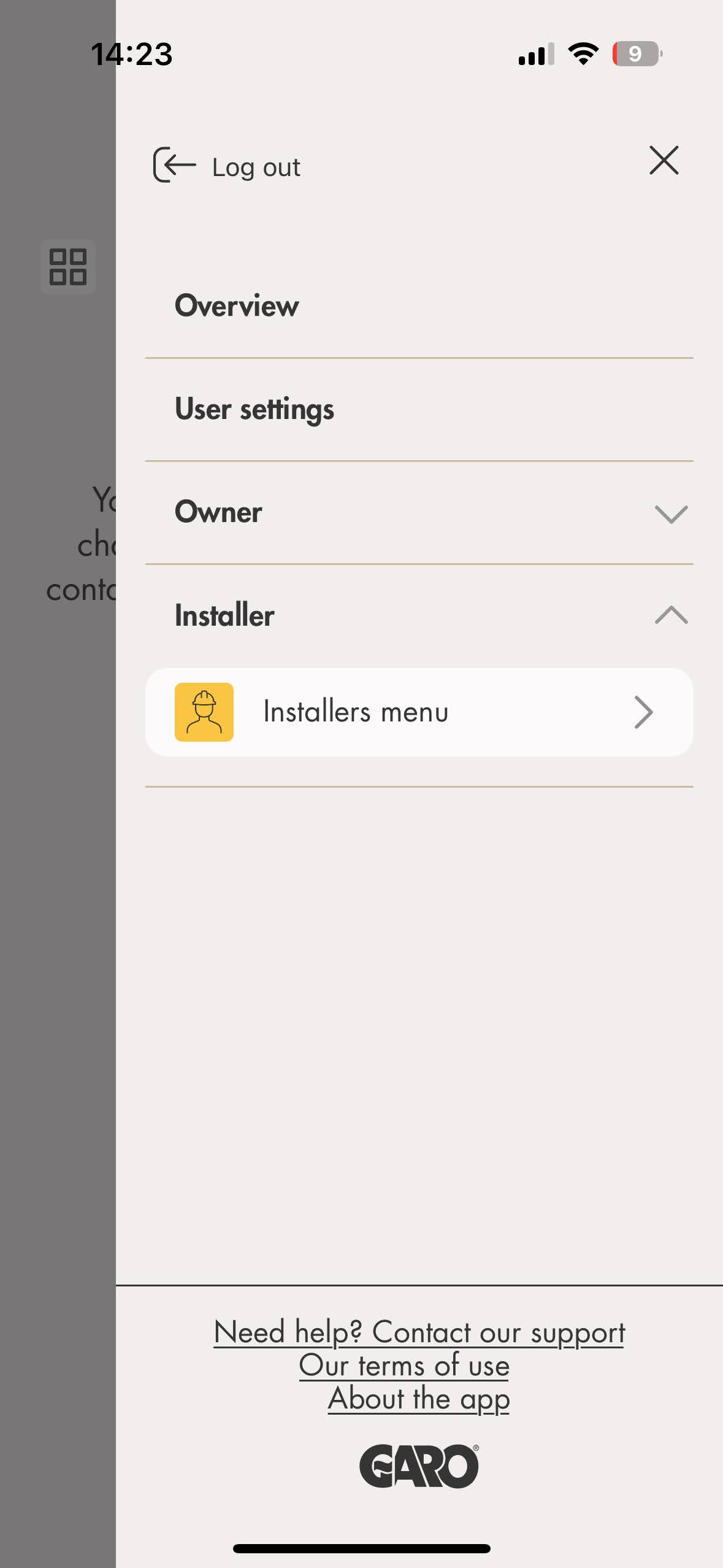

• Po otvorení aplikácie GARO Connect kliknite na ikonu ponuky v pravom hornom rohu a vyberte tlačidlo „Inštalačná ponuka“.

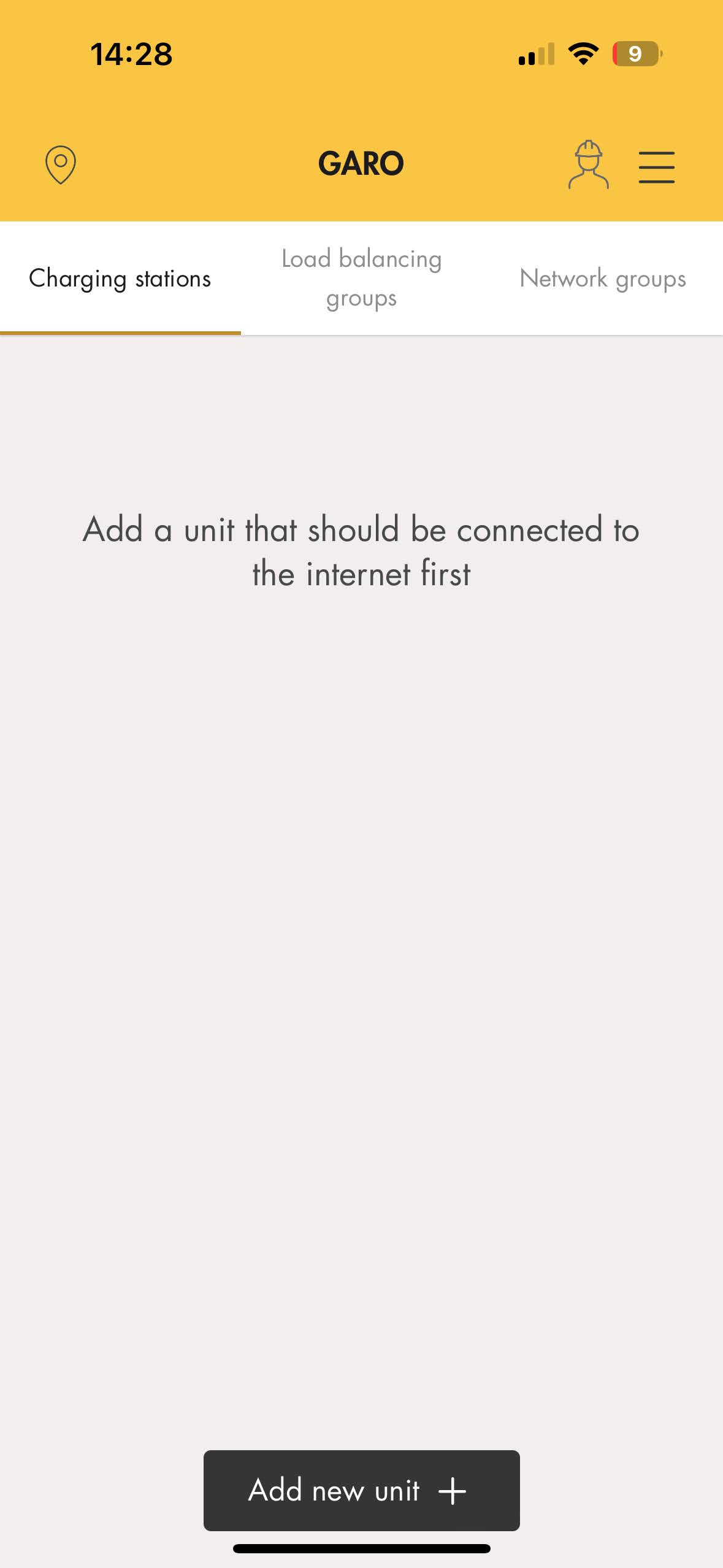

• Objaví sa nové menu. Kliknite na tlačidlo „Pridať novú jednotku“ umiestnené v strede dole.

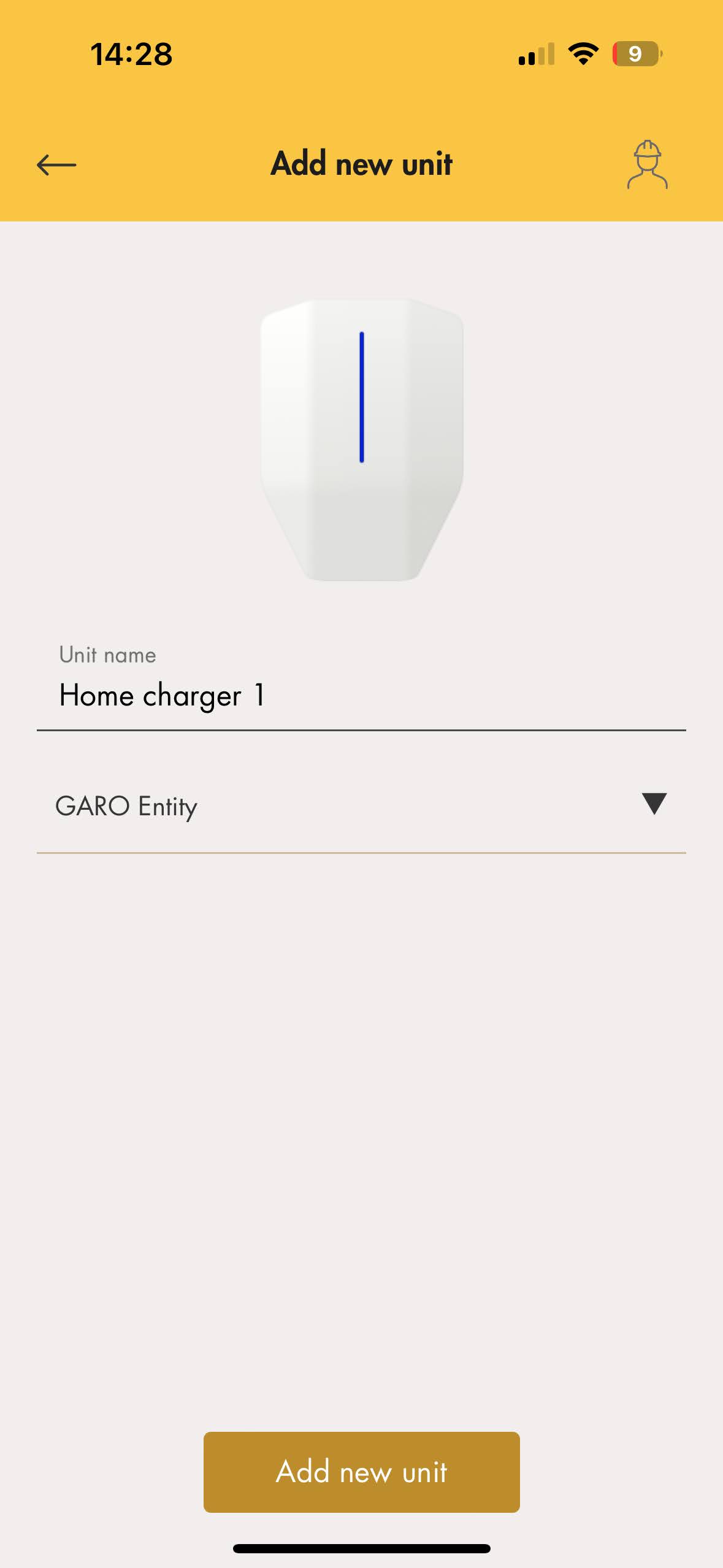

• Pomenujte svoju jednotku a z rozbaľovacej ponuky vyberte typ nabíjačky GARO (v tomto príklade je vybratá entita GARO). Potom kliknite na tlačidlo „Pridať novú jednotku“ v strede dole.

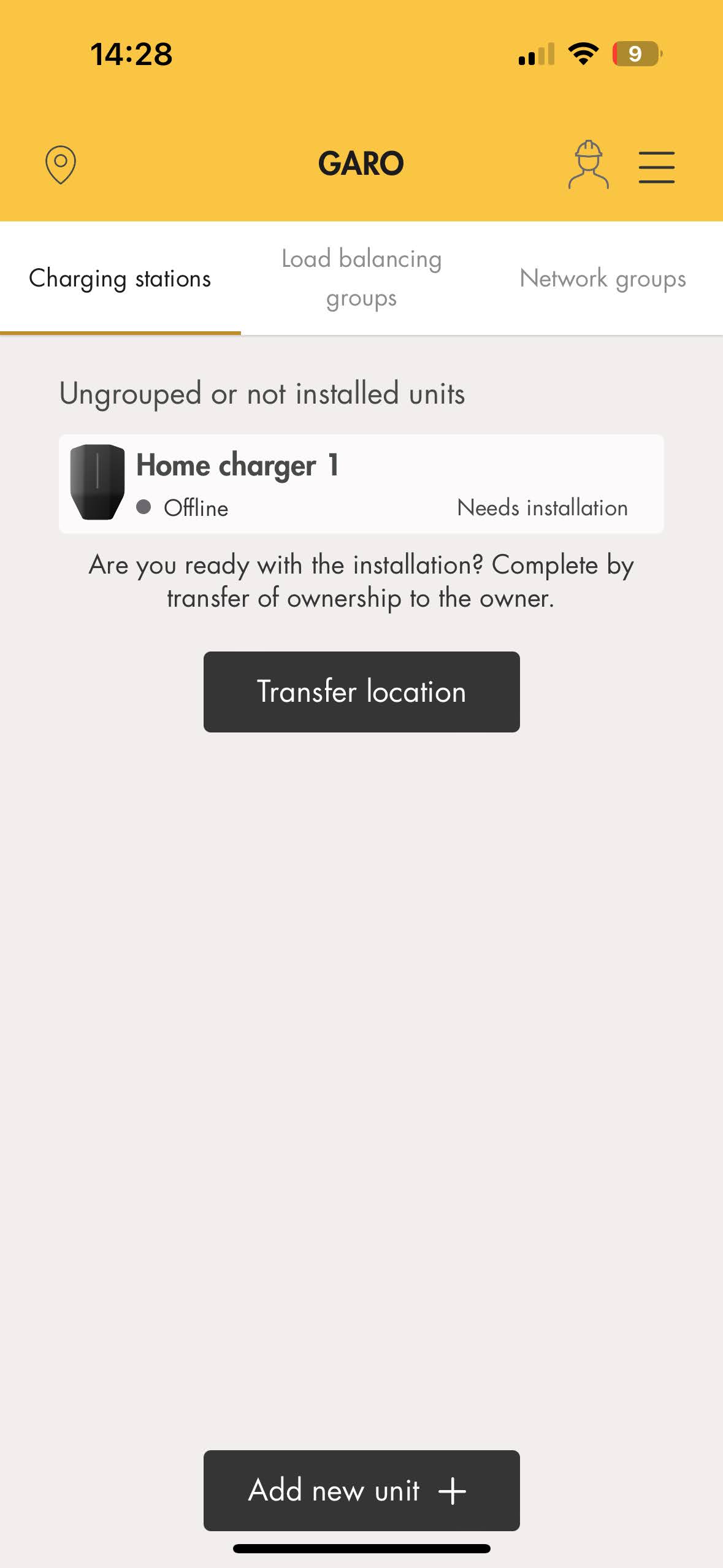

• Kliknite na novo pridané zariadenie (Vyžaduje inštaláciu offline)

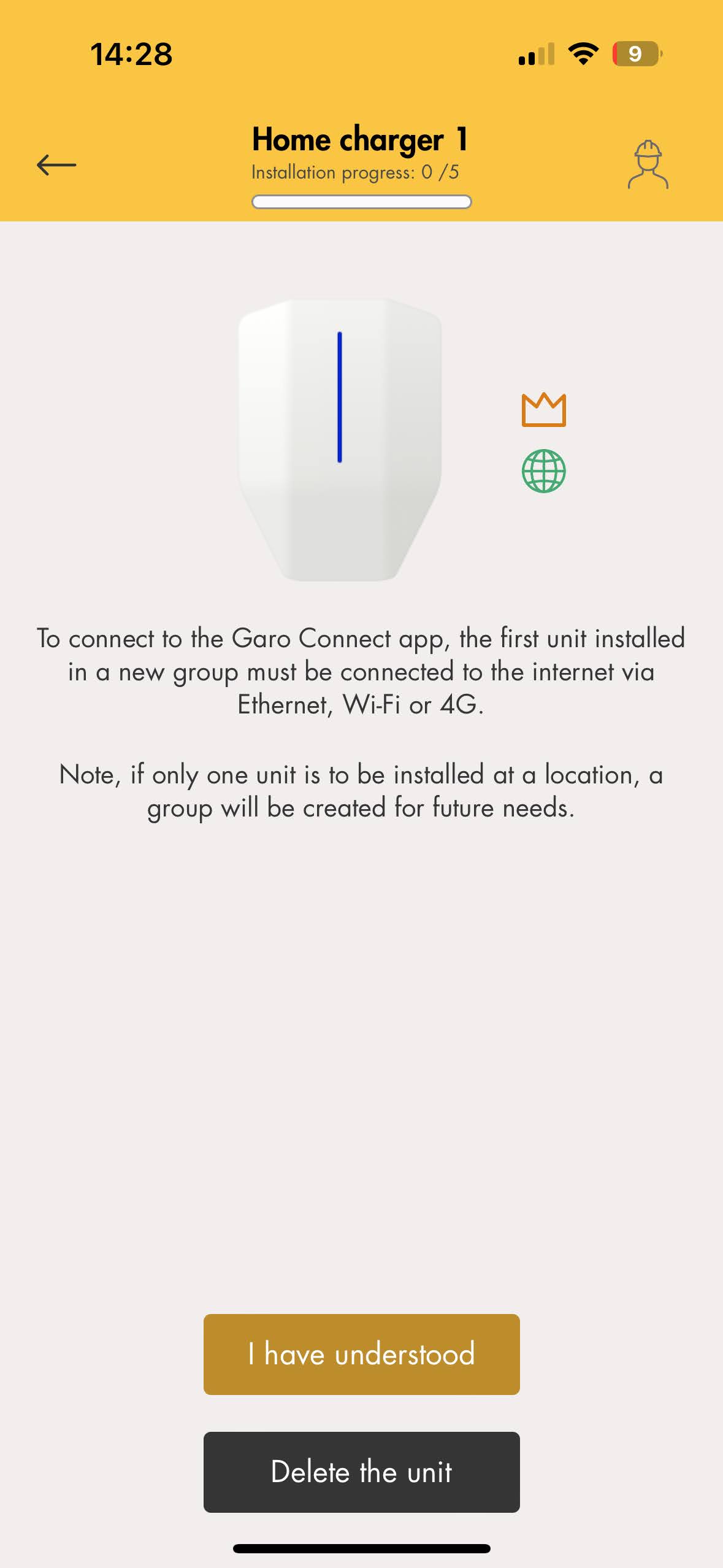

• Otvorí sa nová ponuka priebehu inštalácie (0/5), prečítajte si pokyny a kliknite na tlačidlo „Rozumiem“ v strede dole.

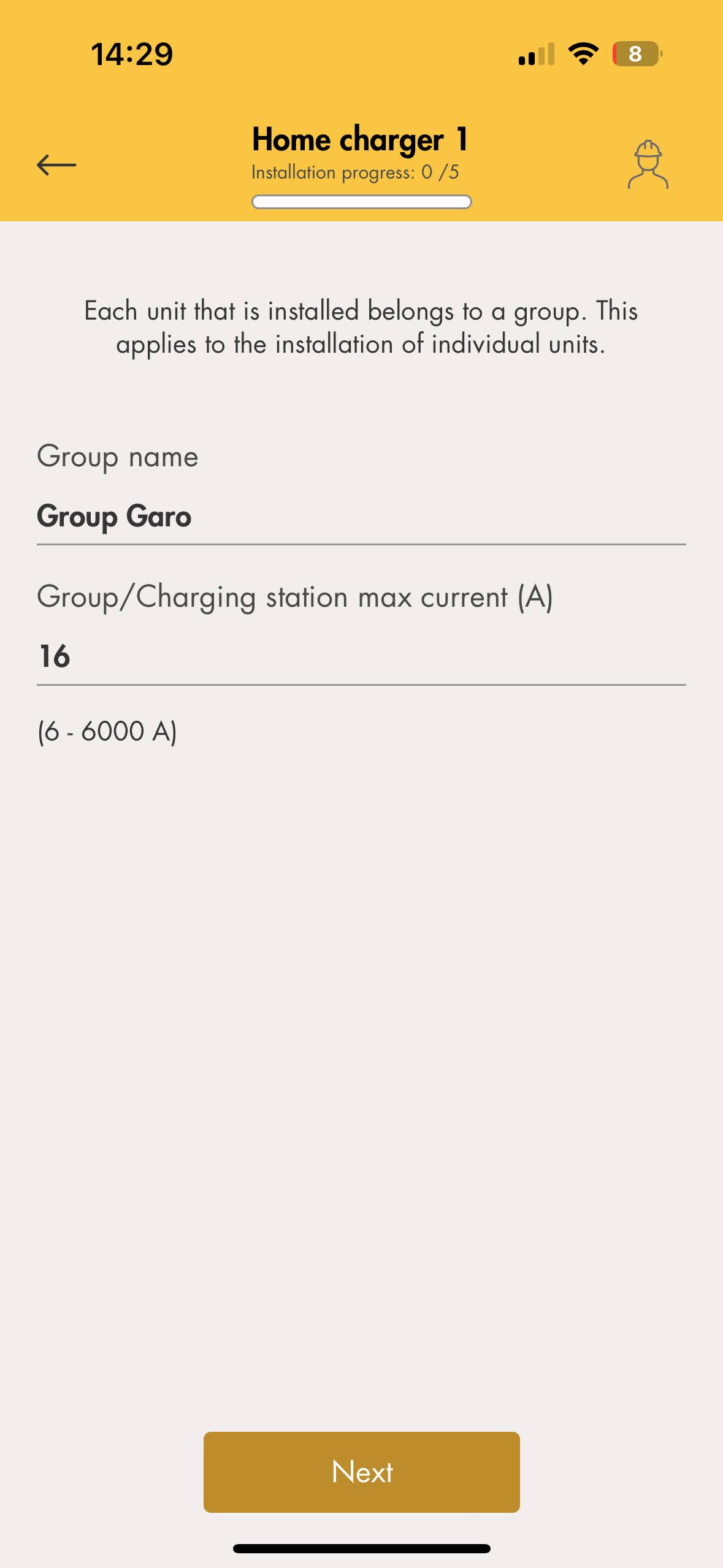

• Pomenujte skupinu a nastavte maximálny prúd na stanicu, kliknite na tlačidlo „Ďalej“ v strede dole.

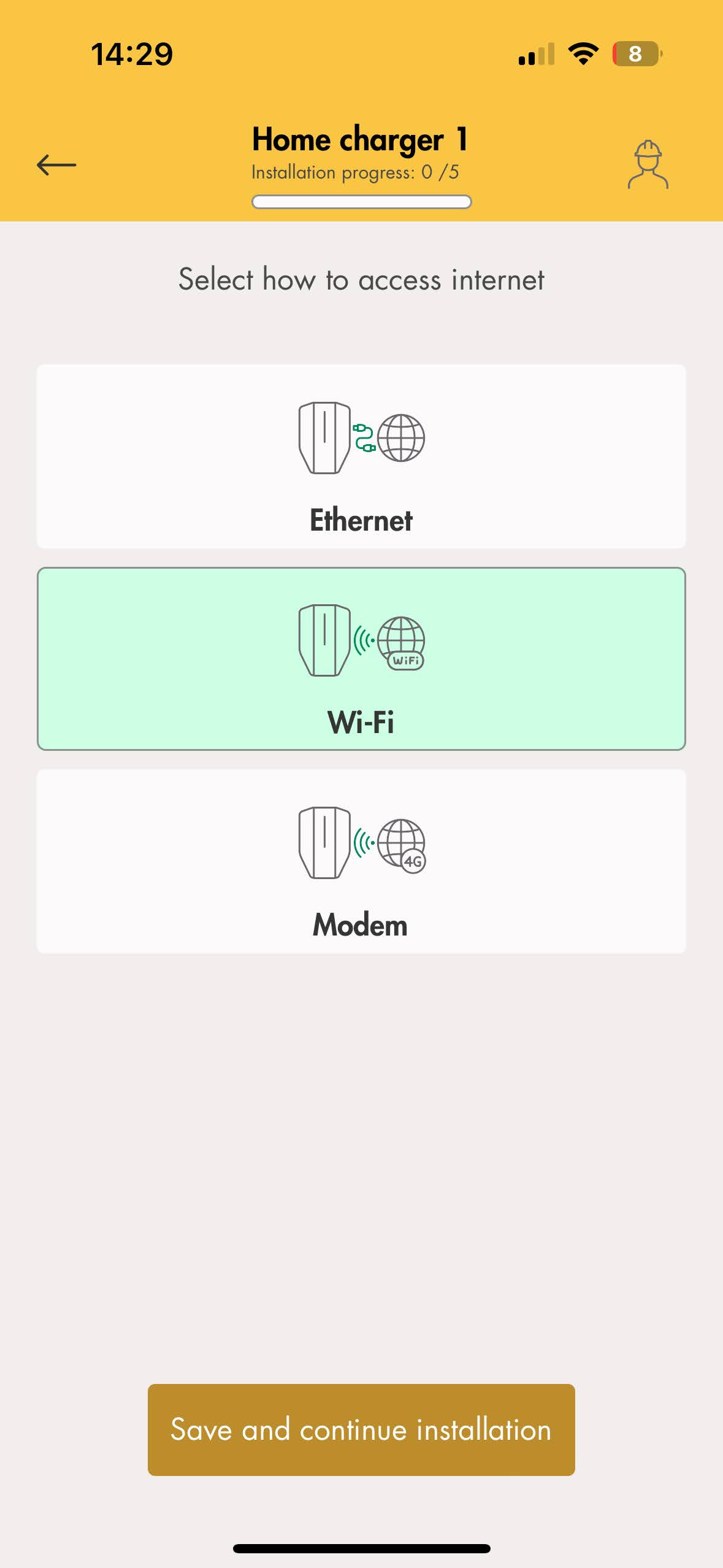

• Vyberte možnosť prístupu na internet a kliknite na tlačidlo „Uložiť a pokračovať v inštalácii“ v strede dole.

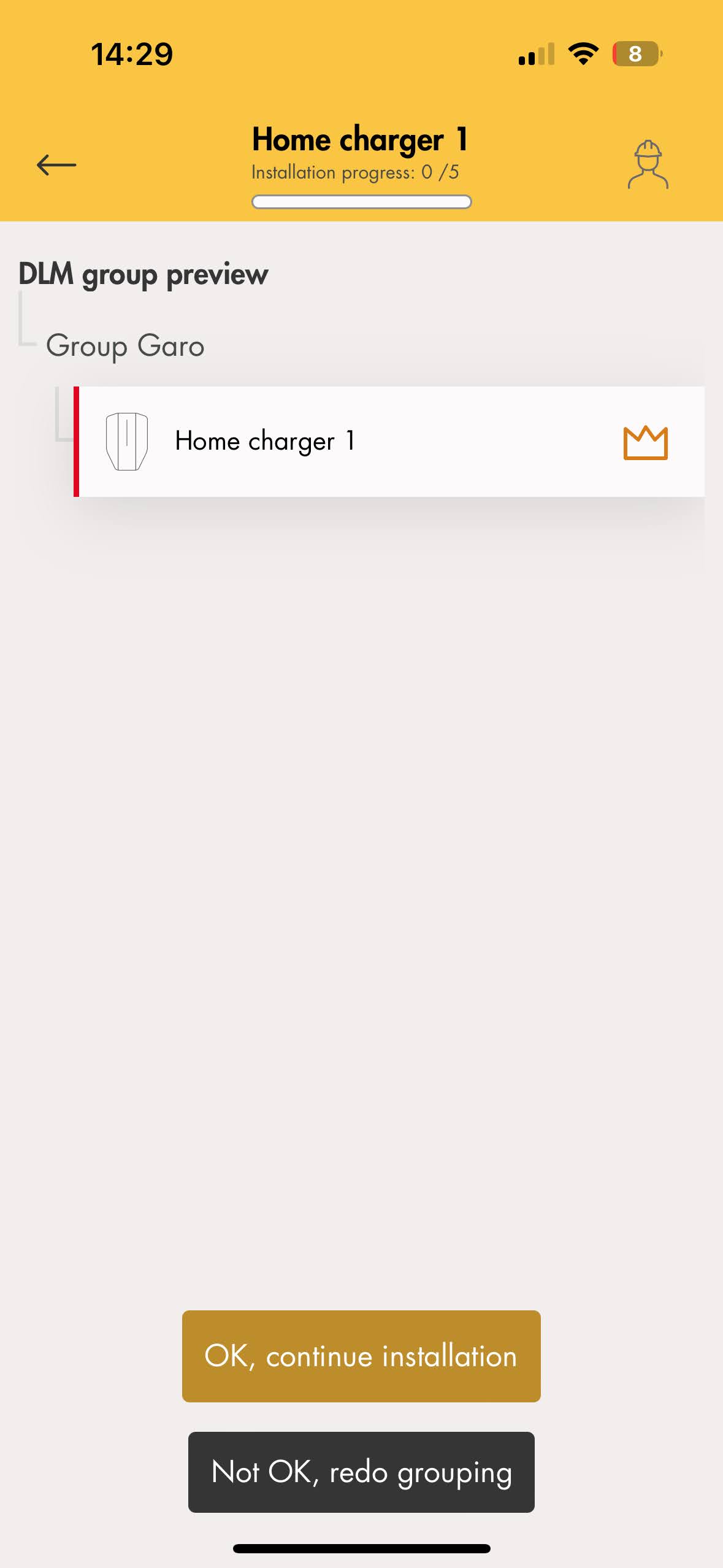

• Zobrazí sa nová ponuka zobrazujúca, kde sú nainštalované inštalačné skupiny. Kliknite na tlačidlo „OK, pokračovať v inštalácii“ v strede dole.

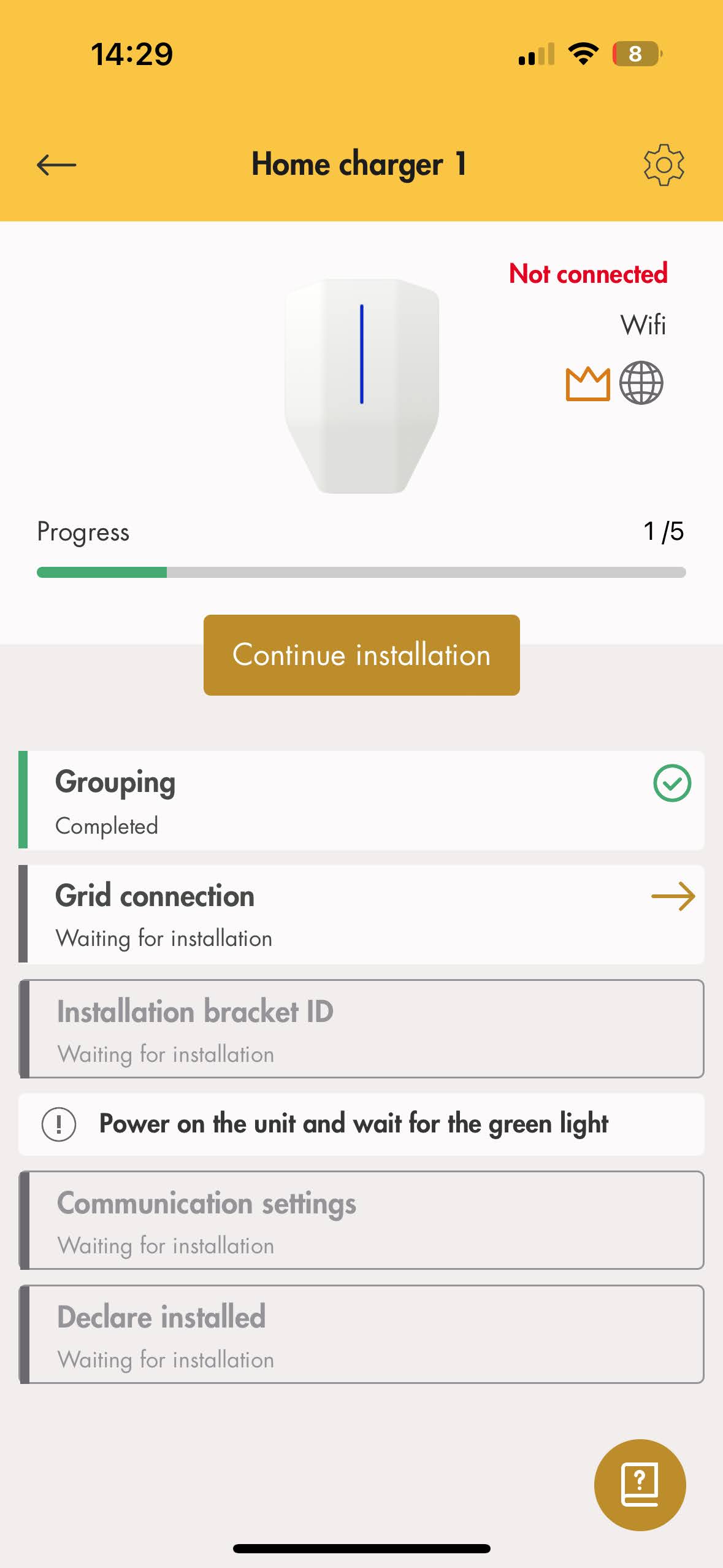

• Zobrazí sa nová ponuka, aby ste mohli pokračovať v pripojení k sieti. Kliknite na tlačidlo „Pokračovať v inštalácii“ v strede.

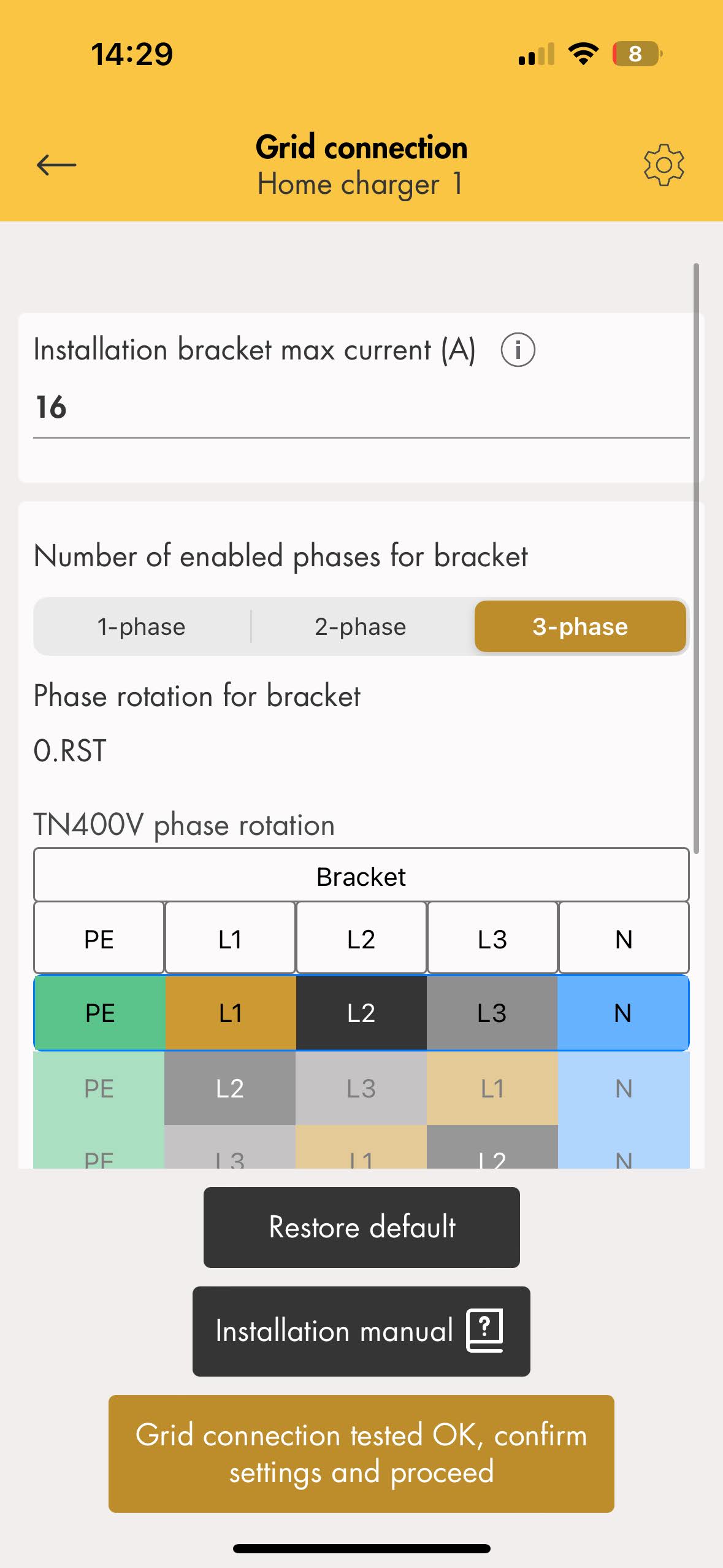

• Zadajte požadované informácie pre pripojenie k sieti podľa špecifikácií konektora GARO. Kliknite na tlačidlo 'Pripojenie k sieti testované OK, potvrďte nastavenia a pokračujte' v strede dole.

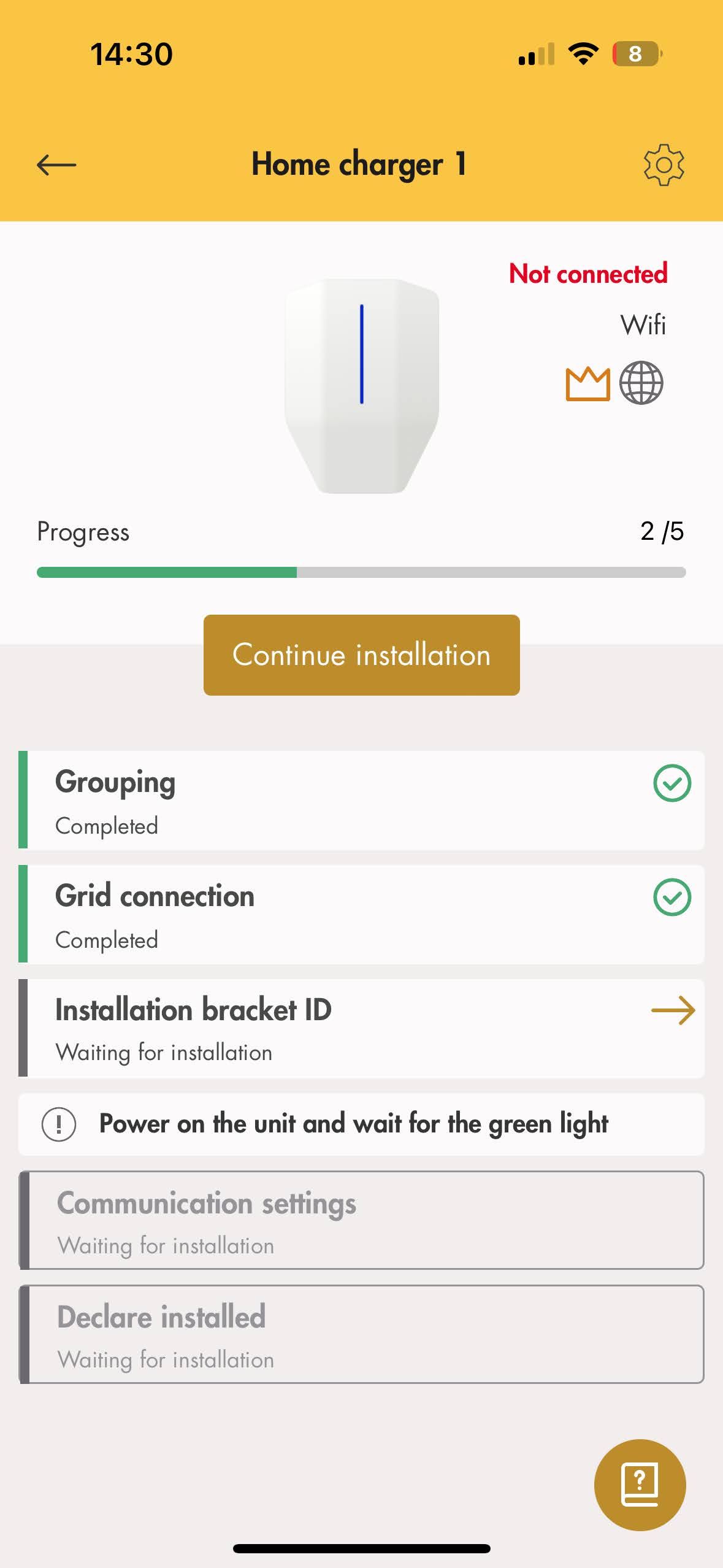

• Pokračujte na ID inštalačného držiaka. Kliknite na 'Pokračovať v inštalácii' v strede.

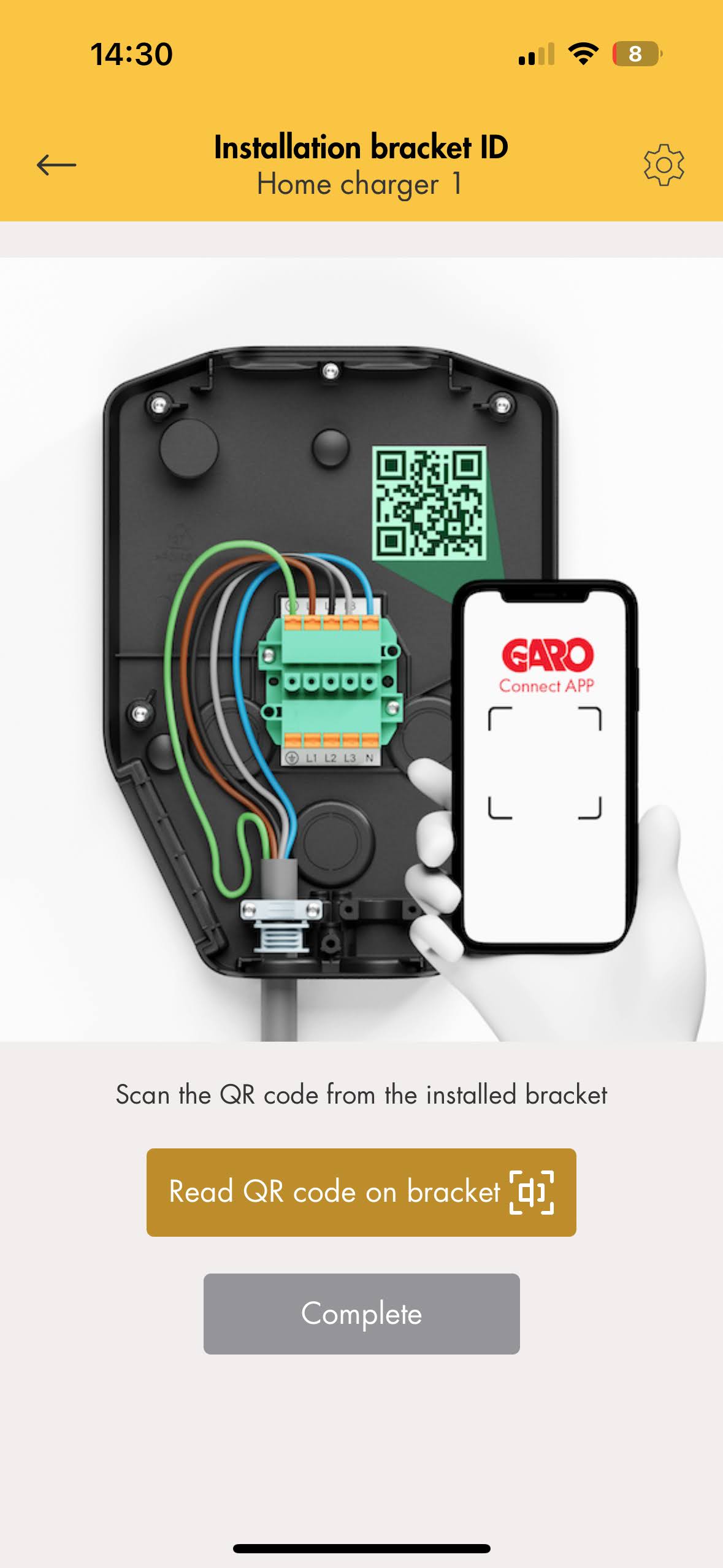

• Naskenujte QR kód na prednej strane zadnej strany nabíjačky GARO. Kliknite na tlačidlo „Prečítať QR kód na zátvorke“ v strede.

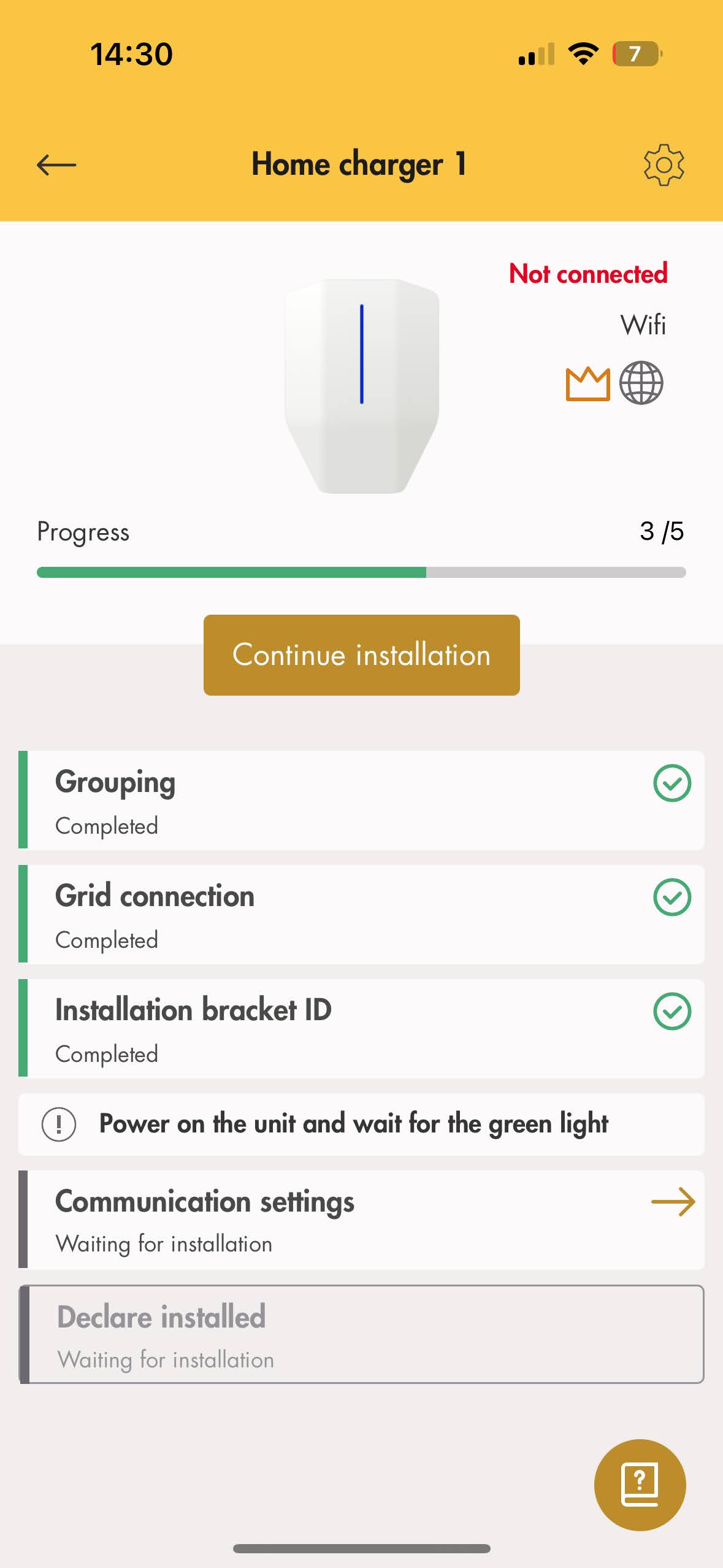

• Pokračujte na nastavenia komunikácie. Kliknite na 'Pokračovať v inštalácii' v strede.

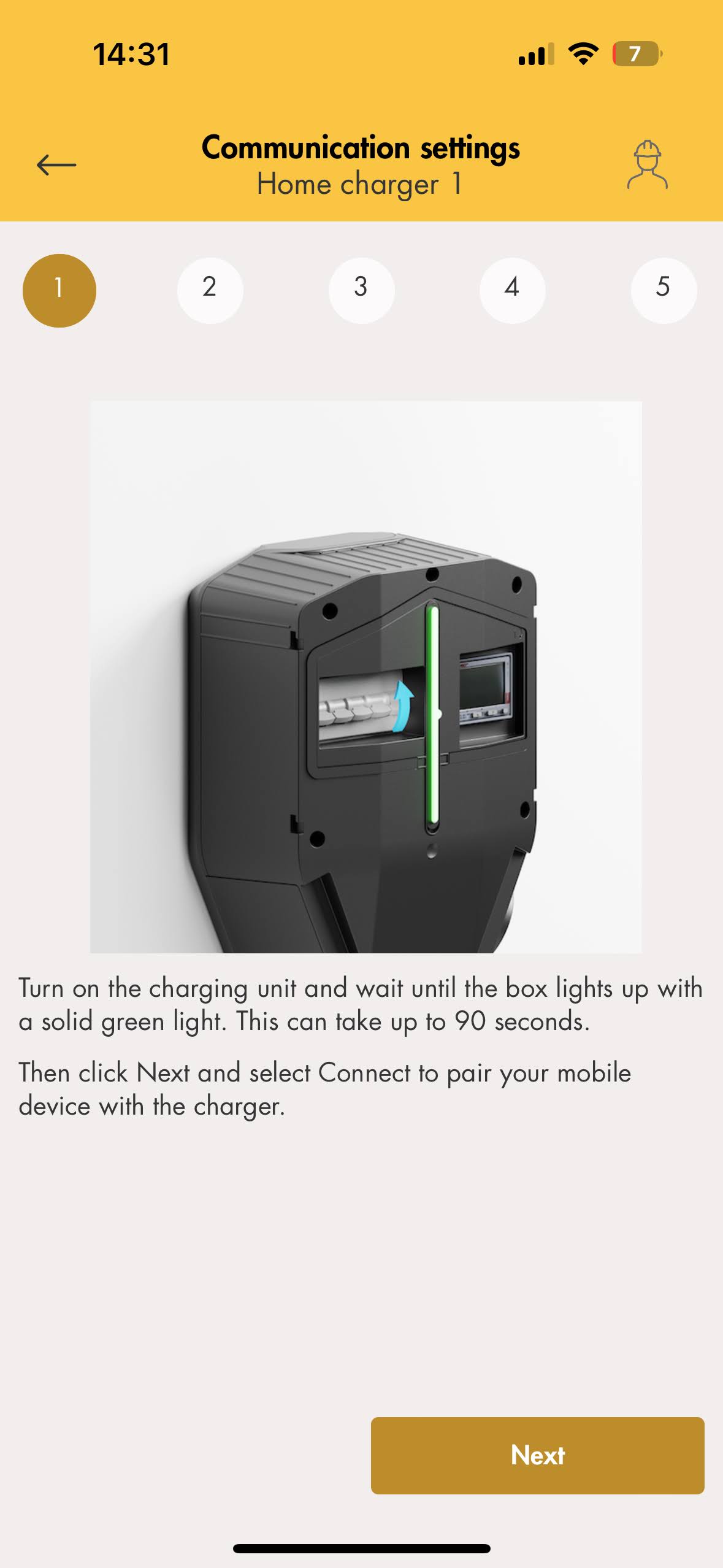

• Zapnite nabíjačku Garo a kliknite na tlačidlo „Ďalej“ vpravo.

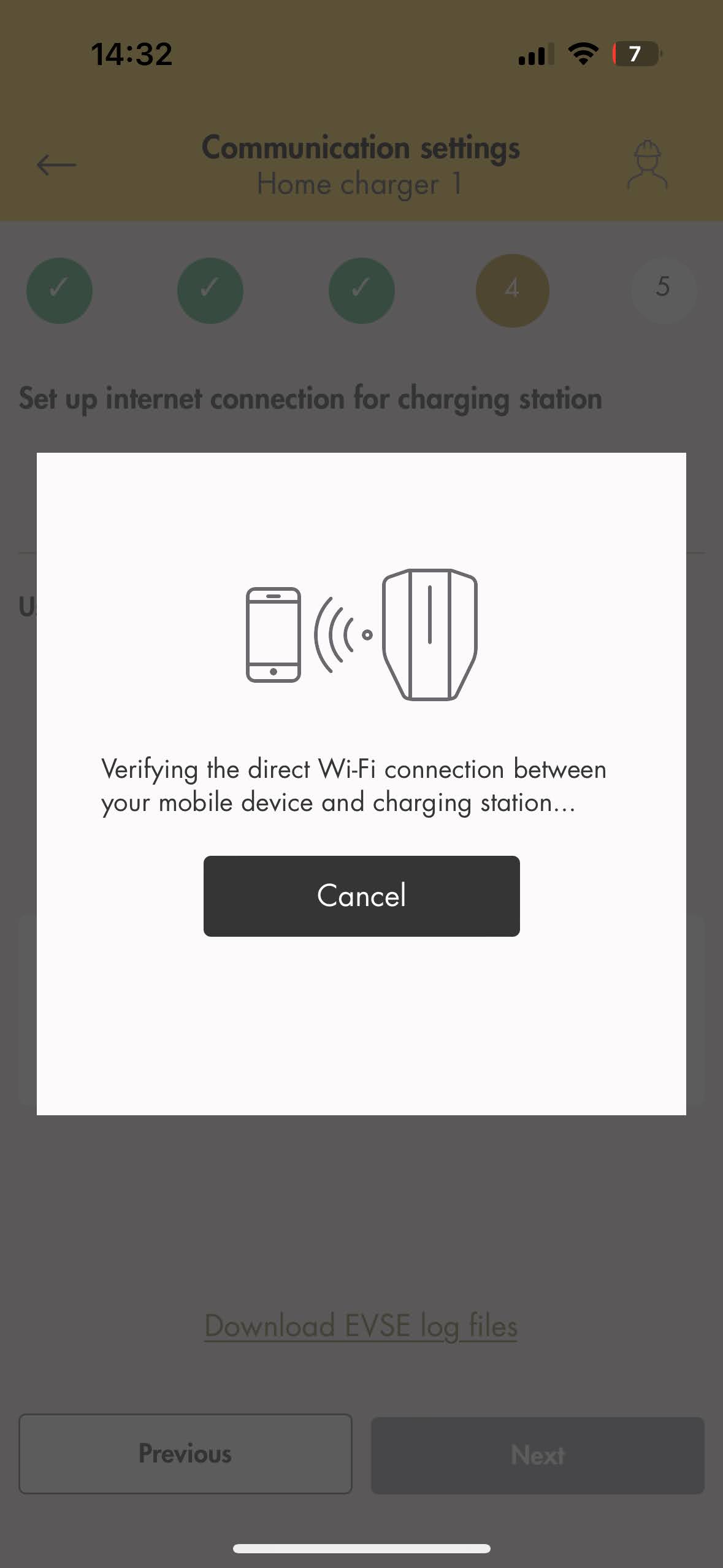

• Zobrazí sa overenie priameho pripojenia Wi-Fi.

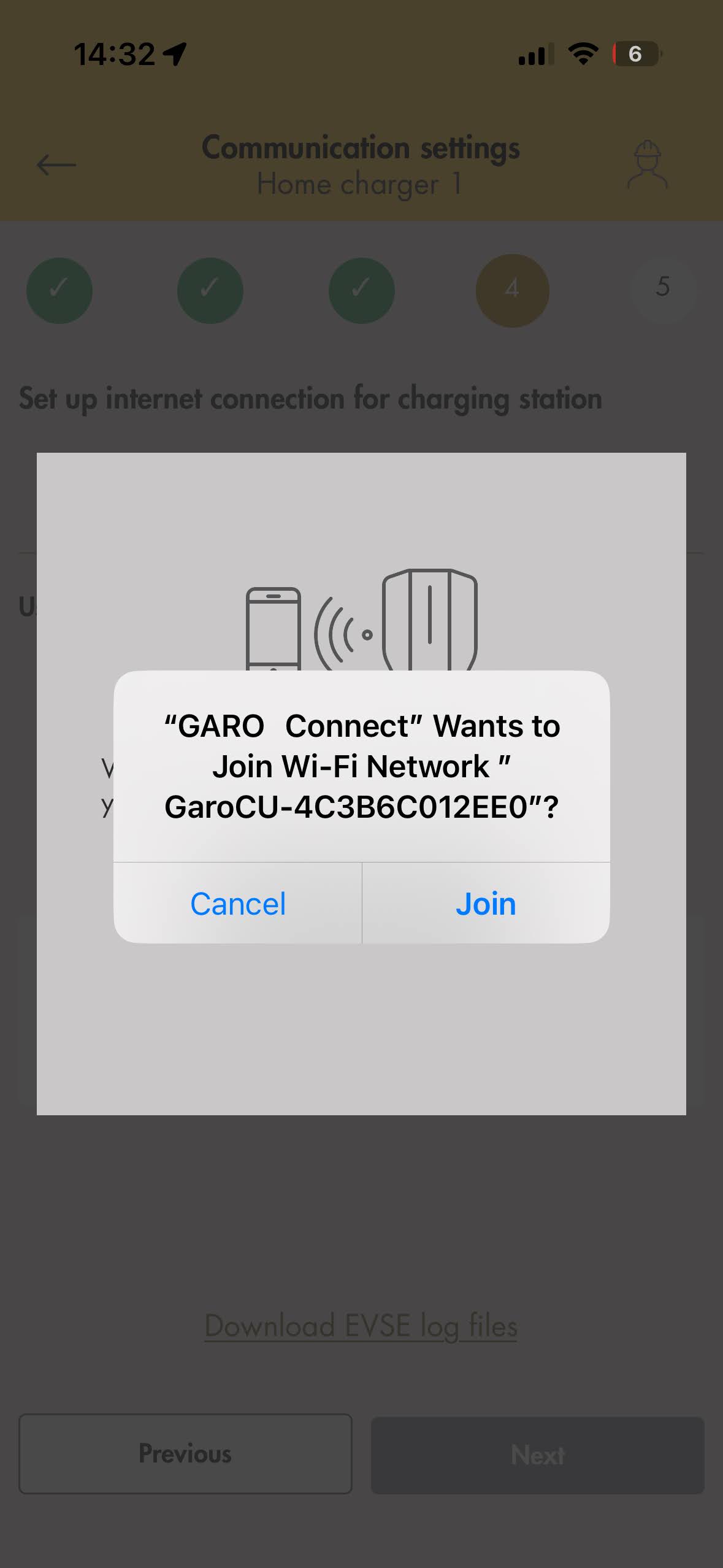

• Pripojte sa k ponúkanej sieti Wi-Fi.

• Objaví sa pripojenie k nabíjačke GARO a vlastnému telefónu.

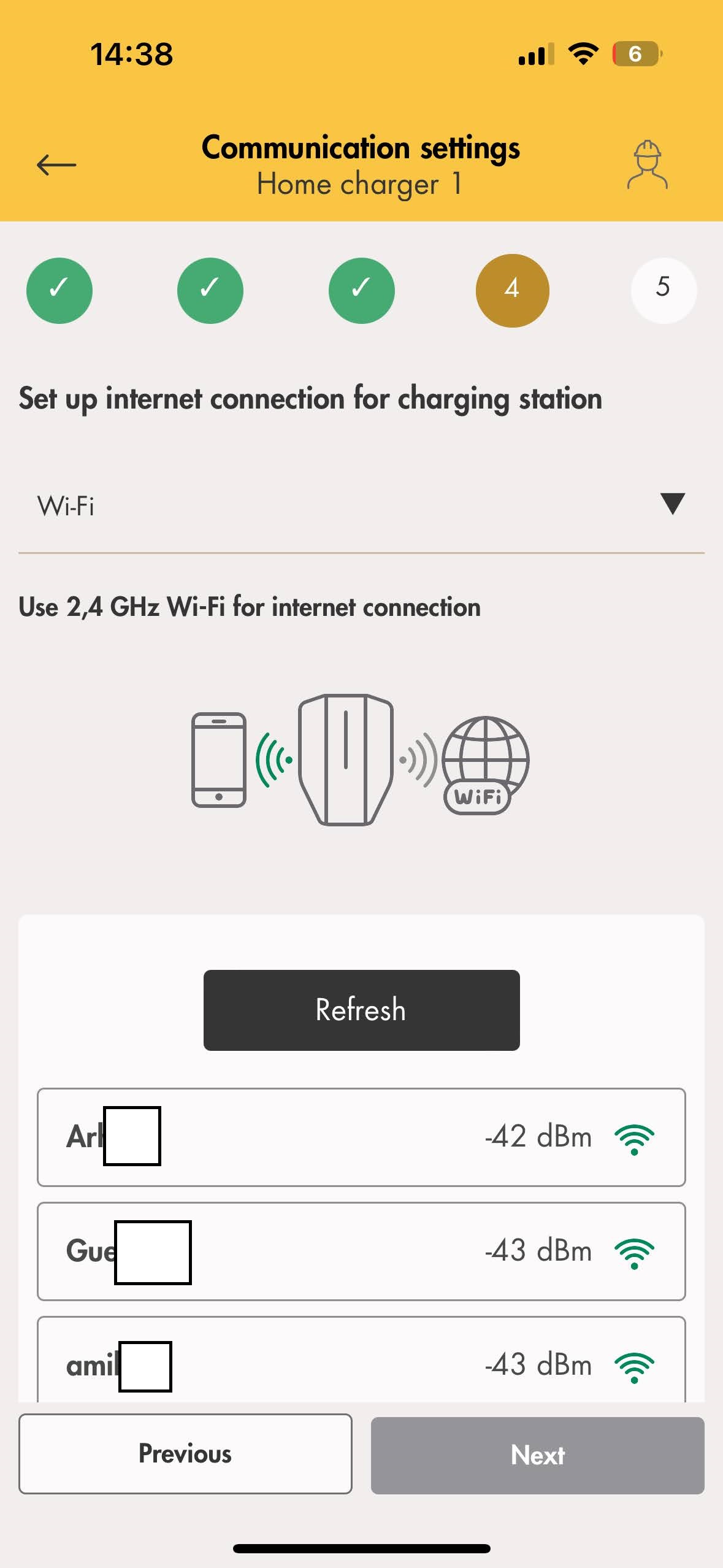

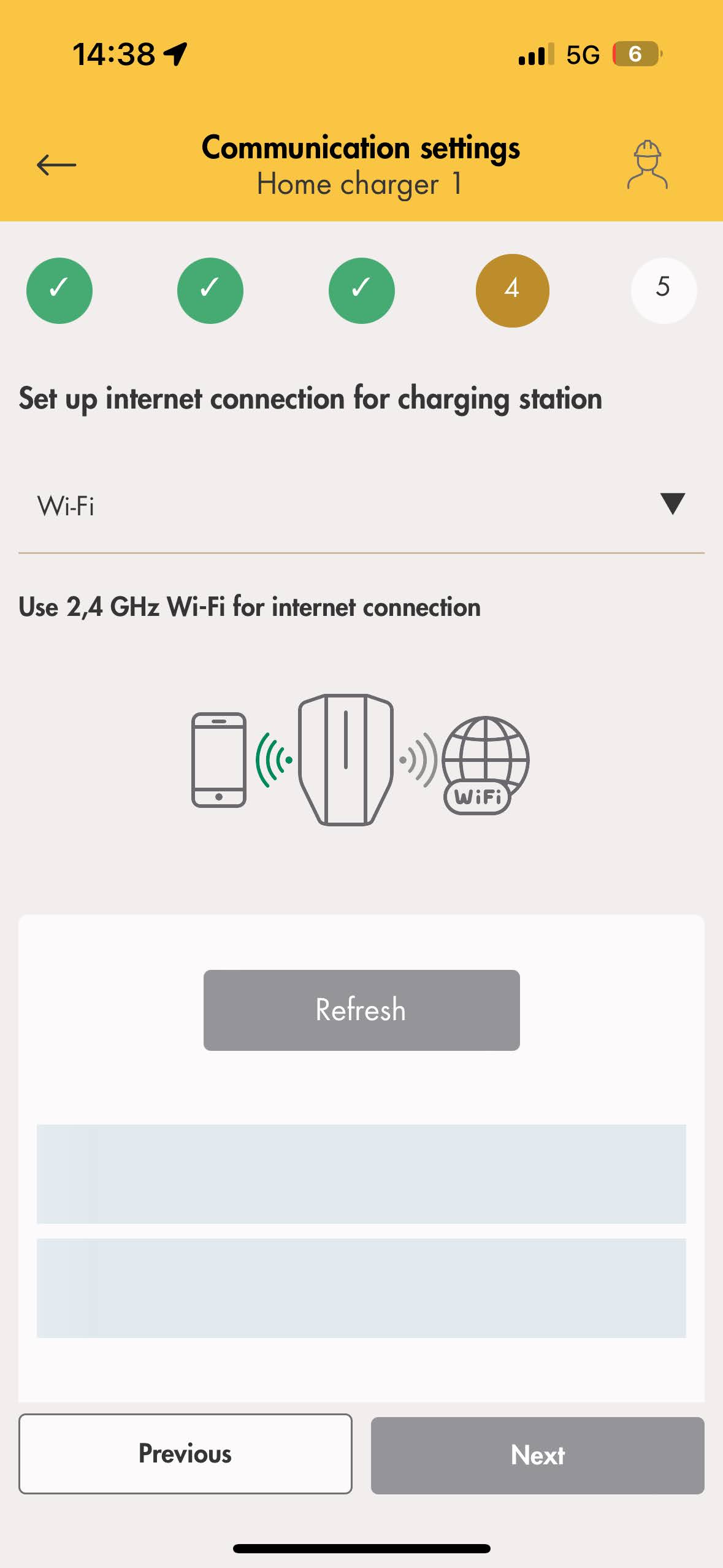

• Vyberte Wi-Fi, ku ktorému bude nabíjačka GARO pripojená, a kliknite na tlačidlo „Ďalej“ vpravo.

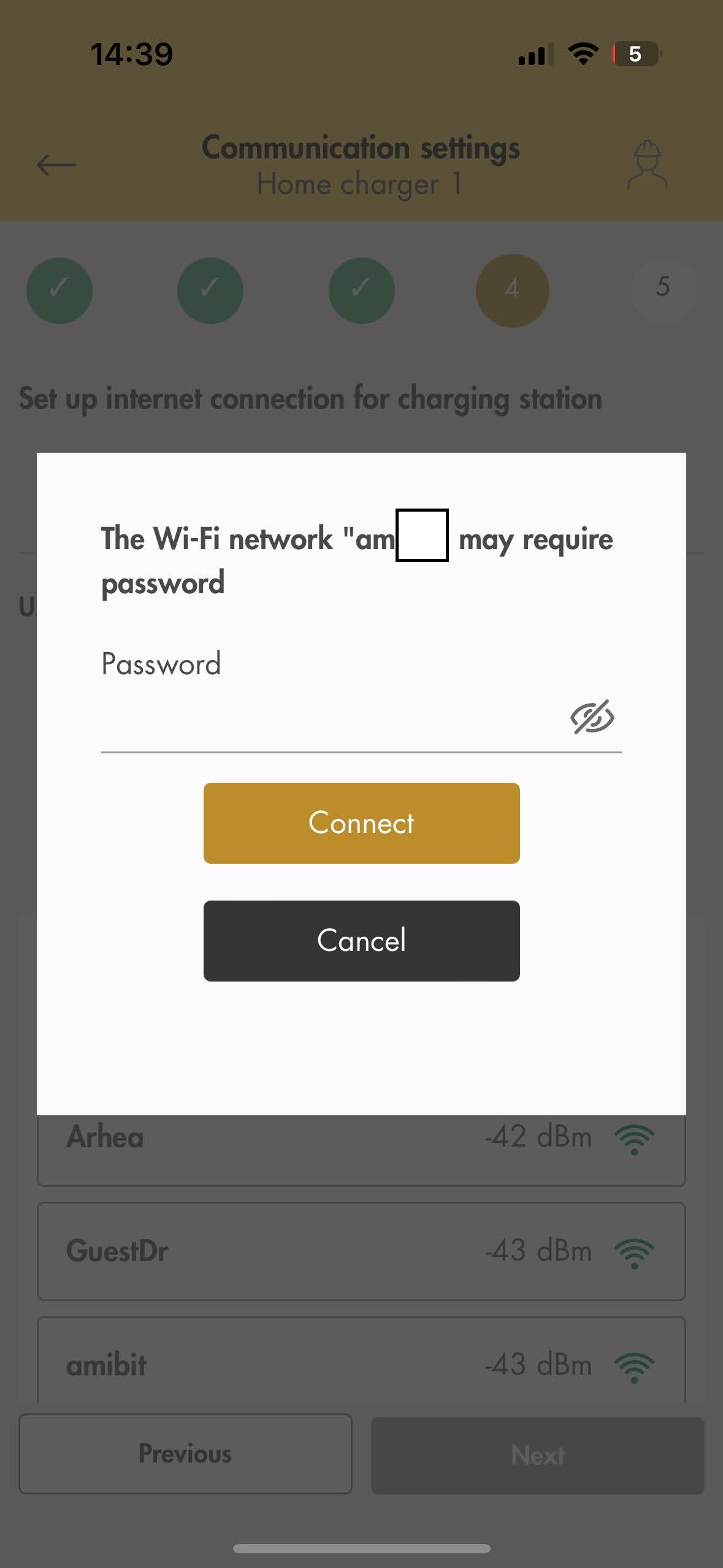

• Zadajte heslo a v strede kliknite na „Pripojiť“.

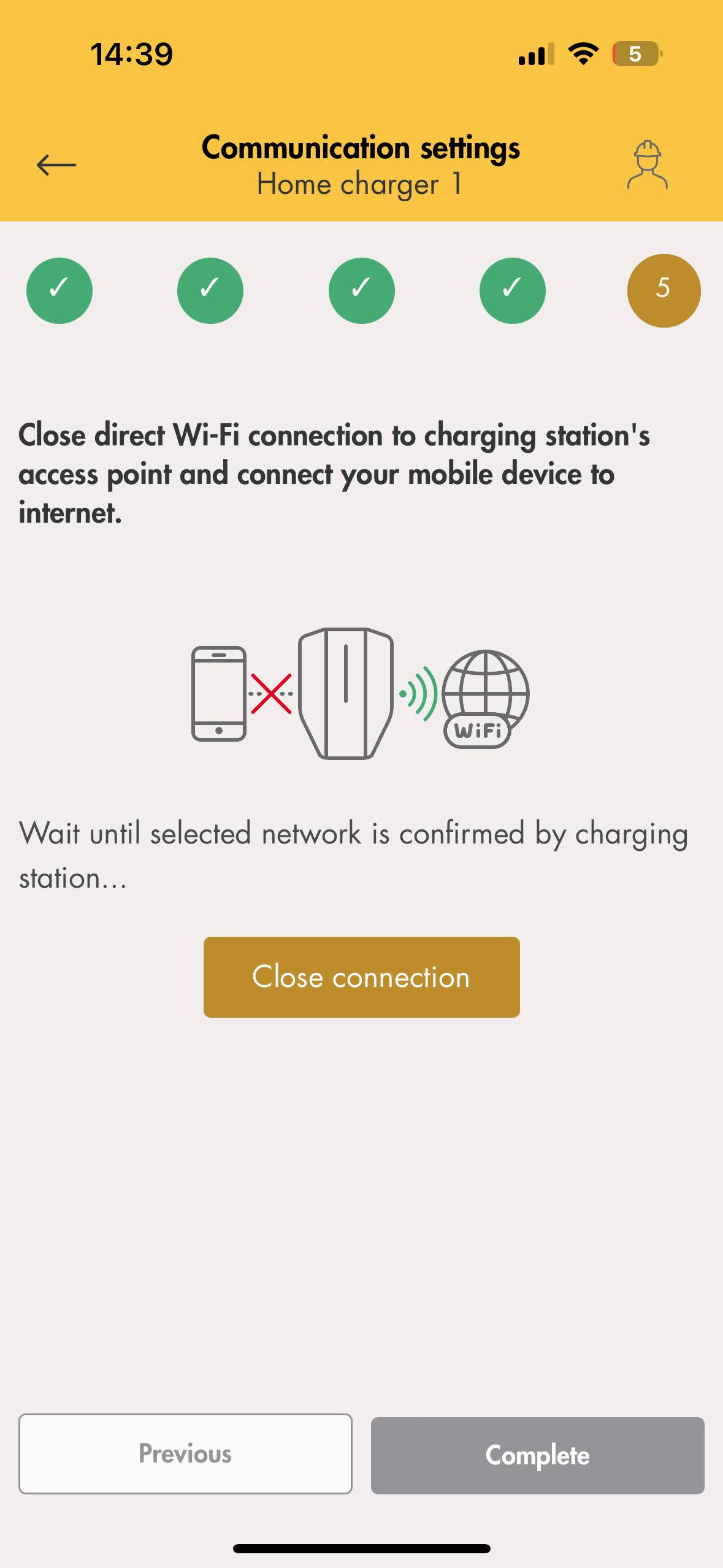

• Po zatvorení priameho pripojenia kliknite v strede na „Zatvoriť pripojenie“ a potom kliknite na tlačidlo „Dokončiť“.

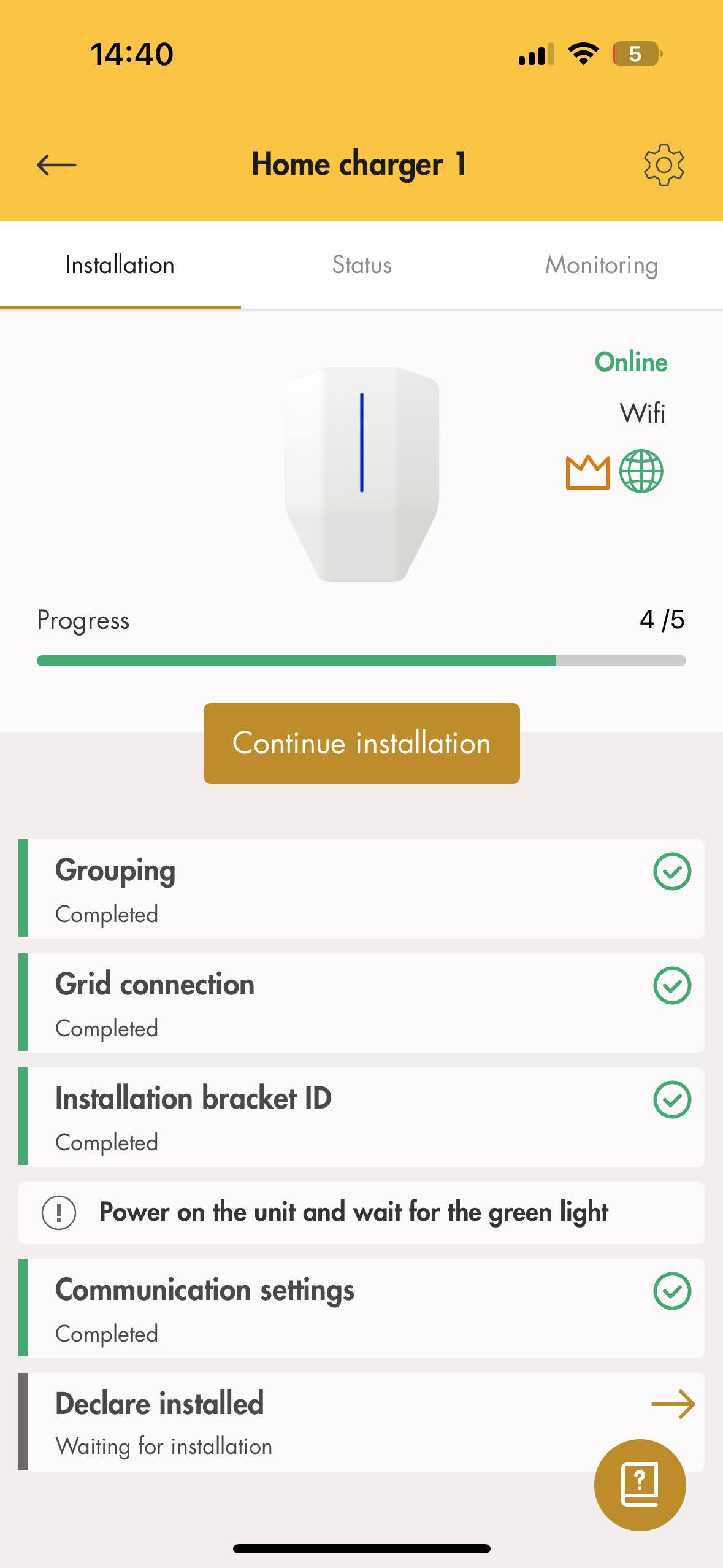

• Pokračujte v deklarovaní nainštalovaného

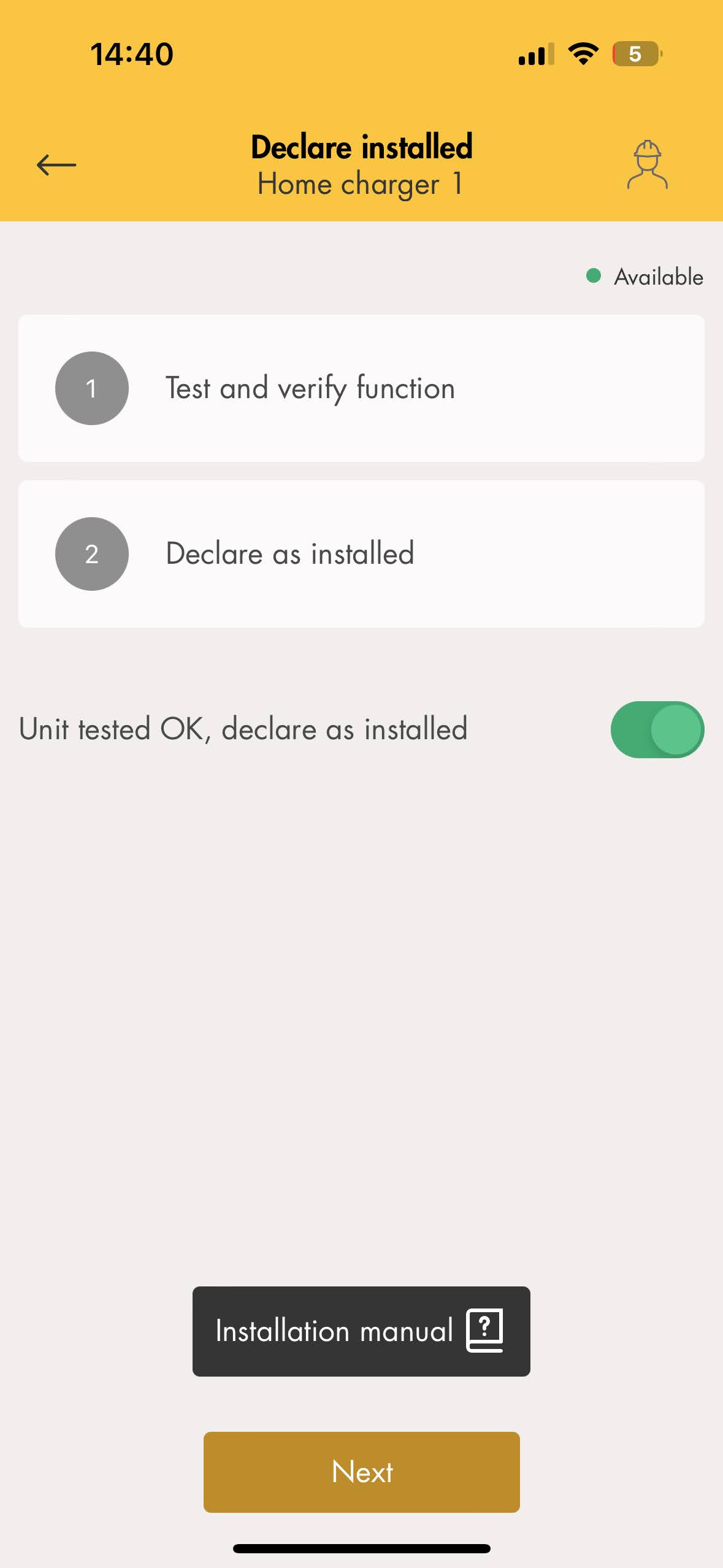

• Objaví sa nové menu, kde je dostupná funkcia Test a overenie, dostupná je aj funkcia Decalre as install. Ak sú testy v poriadku, označte nabíjačku GARO ako nainštalovanú a kliknite na tlačidlo „Ďalej“.





3. Pripojte nabíjačku GARO k rovnakej sieti Wi-Fi ako ovládač Reduxi

Pre komunikáciu medzi ovládačom Reduxi a nabíjačkou GARO musia byť obe zariadenia pripojené k rovnakej sieti. Ako je uvedené v bode 2.1, rovnaká sieť musí byť zvolená aj pre Reduxi, či už ide o LAN alebo WLAN.

Po splnení týchto kritérií prejdite na nastavenia OCPP.



4. Konfigurácia pre komunikáciu OCPP medzi nabíjačkou GARO a ovládačom Reduxi

4.1 Pridať zariadenie

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.



4.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

• Vyberte typ zariadenia: nabíjačka EV,
• Vyberte typ: OCPP 1.6 – JSON,
• A definujte názov.

4.3 Konfigurácia zariadenia pre OCPP

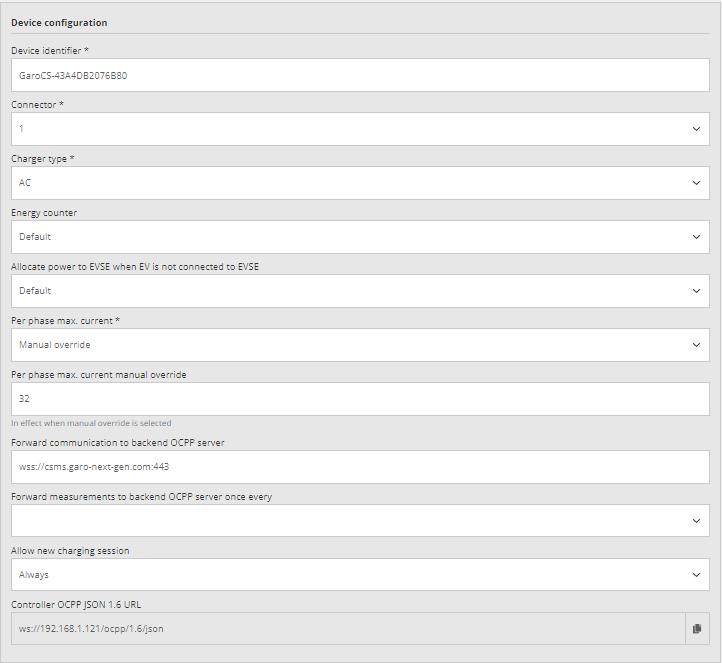

Druhý krok sa používa pre komunikačný kanál, aby komunikácia OCPP fungovala správne. Najprv vyplňte identifikátor zariadenia získaný z nabíjačky GARO.

Keď sa používa protokol OCPP JSON 1.6, je potrebná adresa URL servera OCPP vygenerovaná radičom Reduxi. URL je možné získať priamo z komunikačného kanála.

Príklad webovej adresy: ws://192.168.1.121/ocpp/1.6/json/

4.4 Nakonfigurujte nastavenia OCPP v nabíjačke GARO

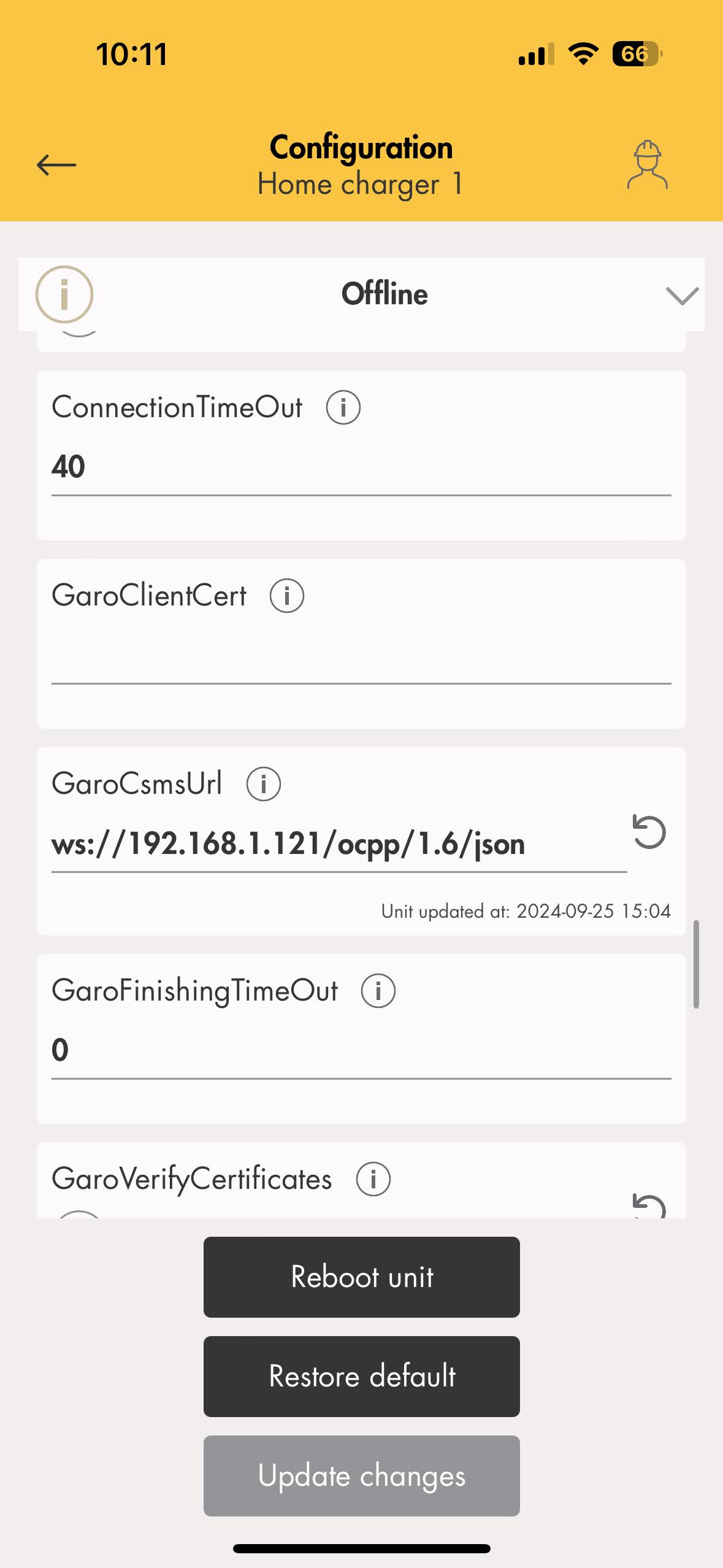

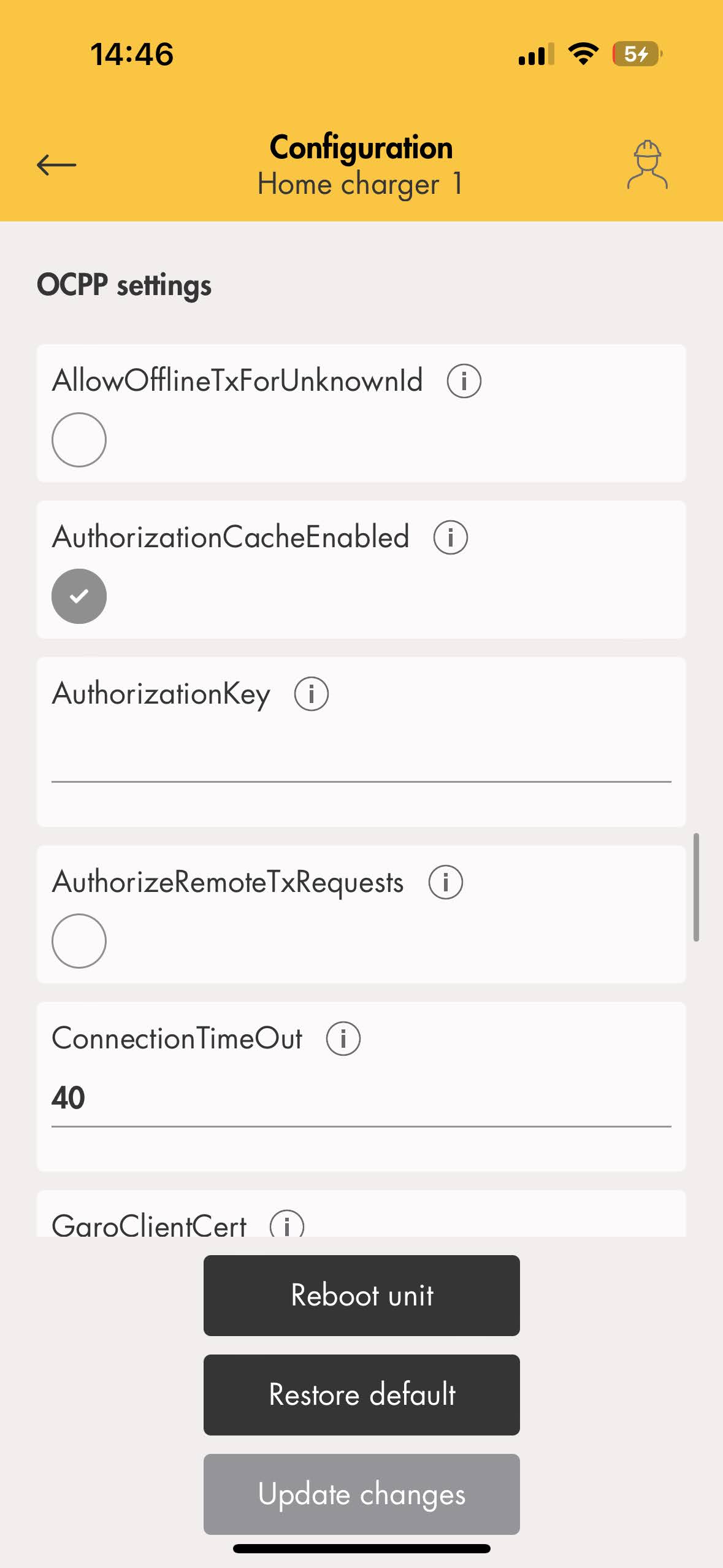

Po získaní adresy URL JSON z Reduxi je posledným krokom jej vloženie do nabíjačky GARO, aby sa vytvorilo pripojenie OCPP. Prejdite do časti GARO Charger 'Configuration', potom 'OCPP Settings, prejdite nadol na 'GaroCsmsURLa vložte URL.









4.5 Testovanie komunikácie

Aby ste sa uistili, že je nadviazaná komunikácia OCPP, je možné vykonať test komunikácie pomocou tlačidla „Test communication button“, ktoré sa nachádza vpravo dole za všetkými poľami komunikačného kanála.

Existujú tri rôzne prípady komunikačnej odozvy.

Prípad 1: Komunikácia funguje správne.

Prípad 2: Nemožno komunikovať so zariadením 1, ID zariadenia nie je nastavené alebo je iné.

Prípad 3: Nenašlo sa žiadne zariadenie s komunikáciou OCPP 1.6.

4.6 Predvolené parametre

Vyplňte rozšírené nastavenia a vyberte parametre zobrazené na obrázku nižšie. Nastavenia sa môžu líšiť v závislosti od potrieb miesta. Po dokončení kliknite na tlačidlo 'Hotovo' dole priamo na obrazovke.

4.7 Údaje zo zariadenia

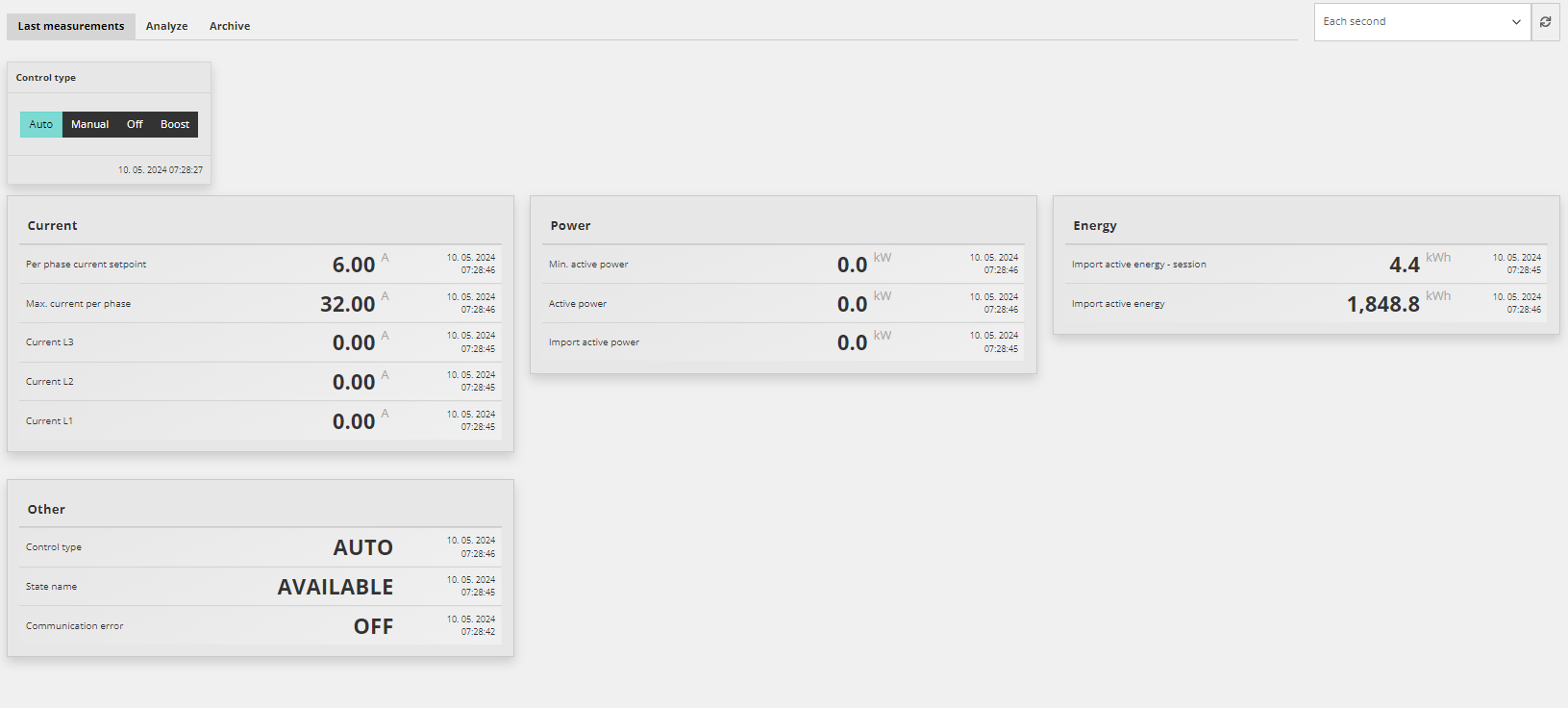

Účelom tohto bodu je ukázať, ako skontrolovať hodnoty zo zariadenia. Toto sa vykonáva v časti „Zariadenie/Posledné meranie“.

Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať cez cloudovú aplikáciu Reduxi.

4.8 Obnovenie továrenských nastavení

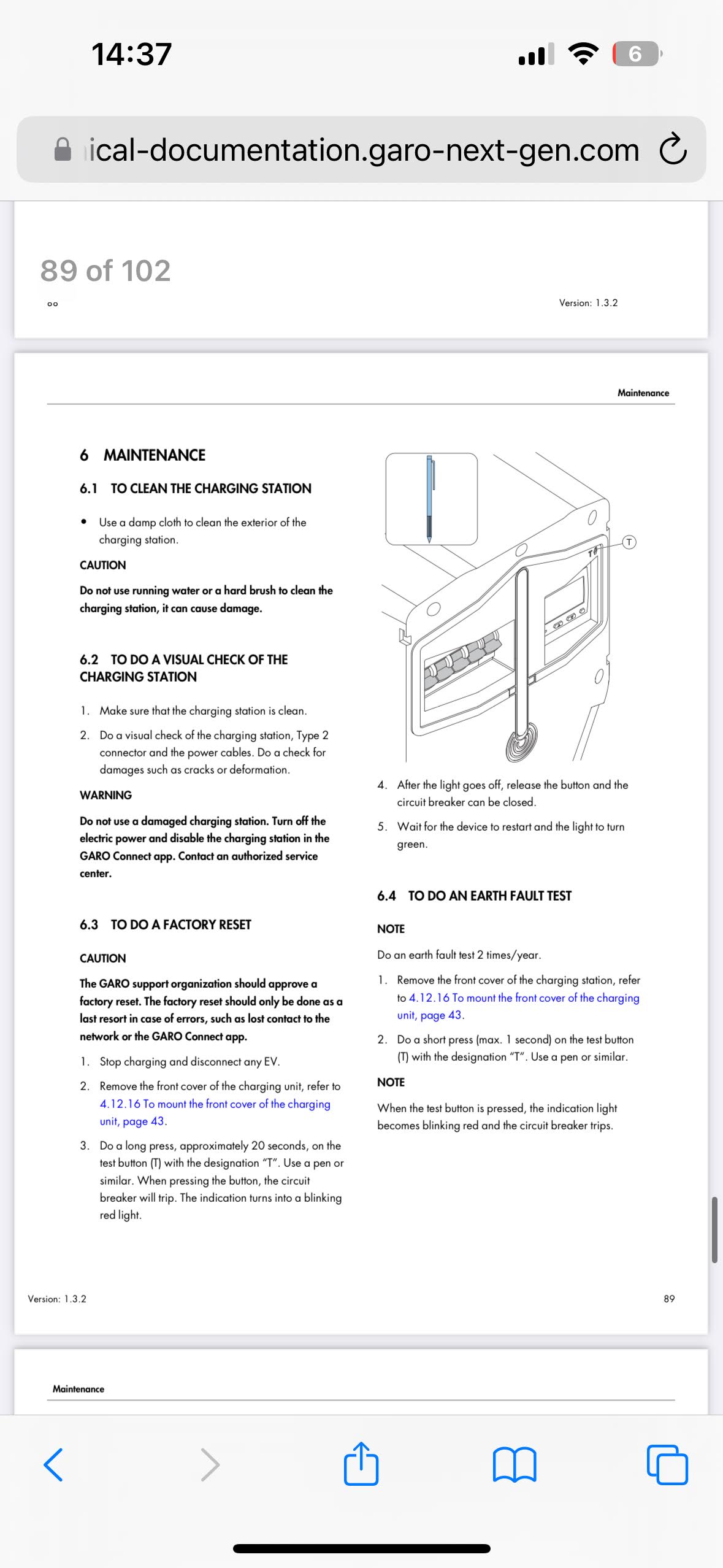

V prípadoch, keď je nabíjačka premiestnená alebo sa potrebuje pripojiť k inej sieti, môže byť potrebné obnoviť továrenské nastavenia. Ak chcete vykonať obnovenie továrenských nastavení, stlačte a podržte testovacie tlačidlo na 20 sekúnd a potom znova nakonfigurujte nabíjačku GARO.
