Integrujte Reduxi Controller s nabíjačkou DAZE cez Wi-Fi s využitím protokolu Modbus TCP. Flexibilita Reduxi umožňuje zníženie nákladov až o 30 %.

1. Nainštalujte aplikáciu DAZE

https://daze.eu/app/?srsltid=AfmBOoq5agChFczaqILrD_VeUxX6LoP94akVQBYgFT9ZeHPy9PqFh56d

1.1 Aplikácia je dostupná v obchode Google Store: https://play.google.com/store/apps/details?id=com.daze.ble

1.2 Aplikácia je dostupná na Apple App Store:

https://apps.apple.com/it/app/daze/id1616674889

2. Pripojte sa k aplikácii DAZE

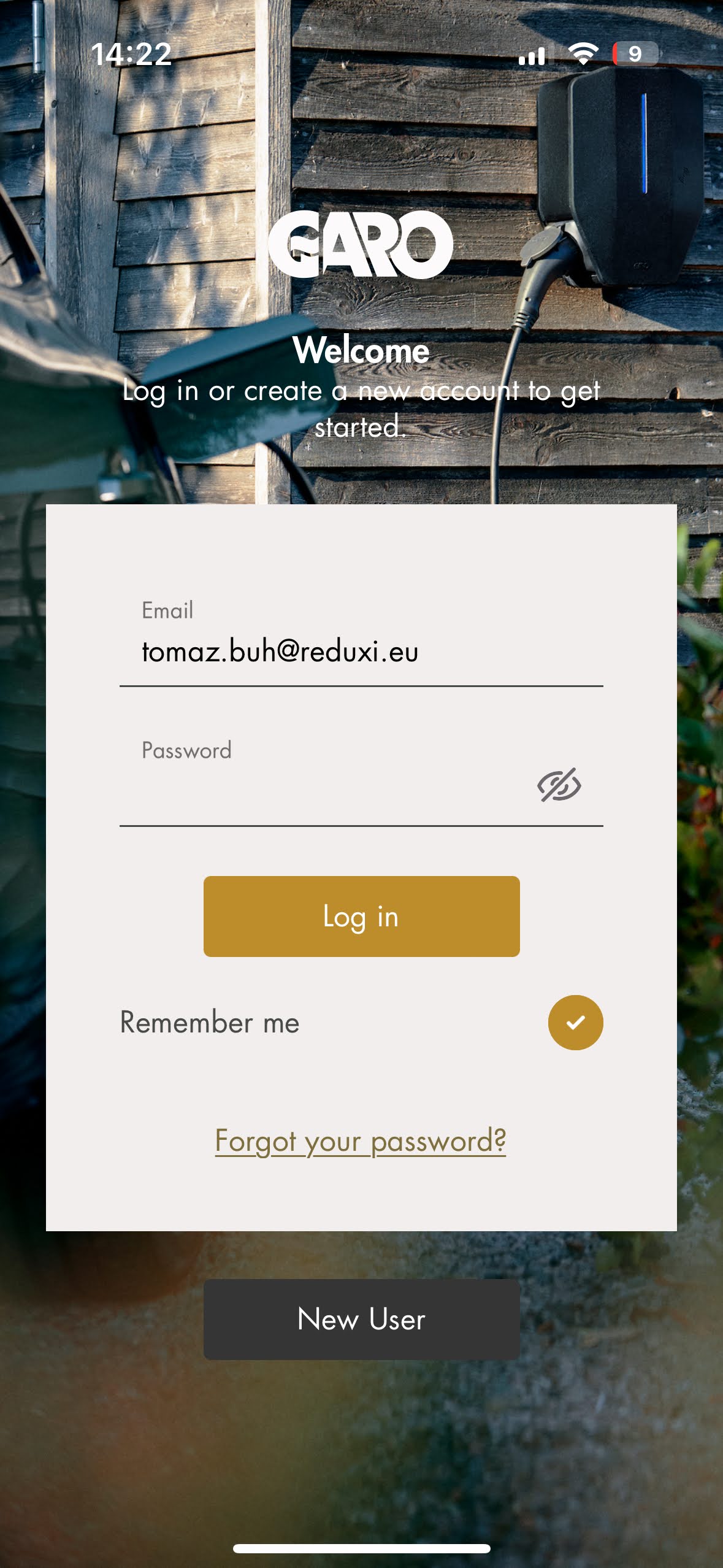

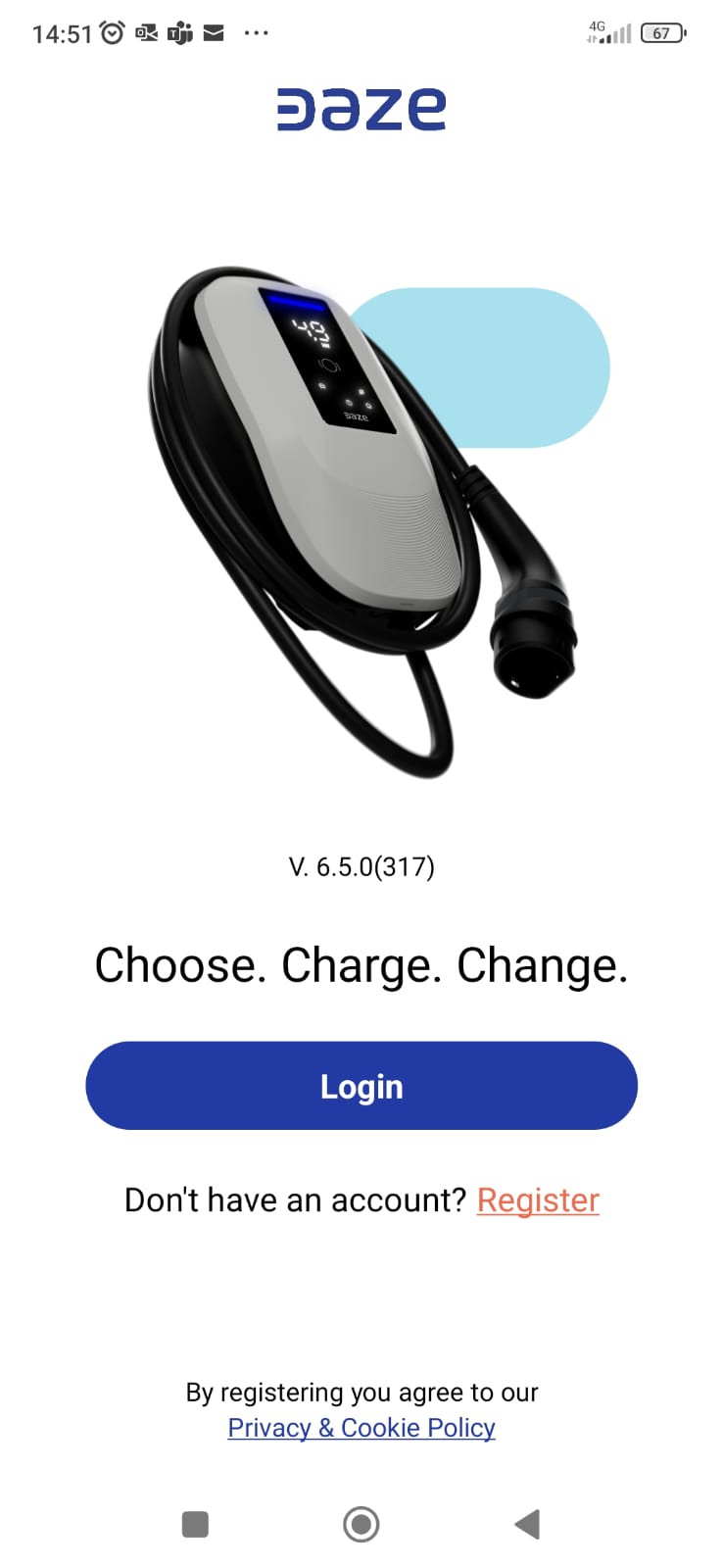

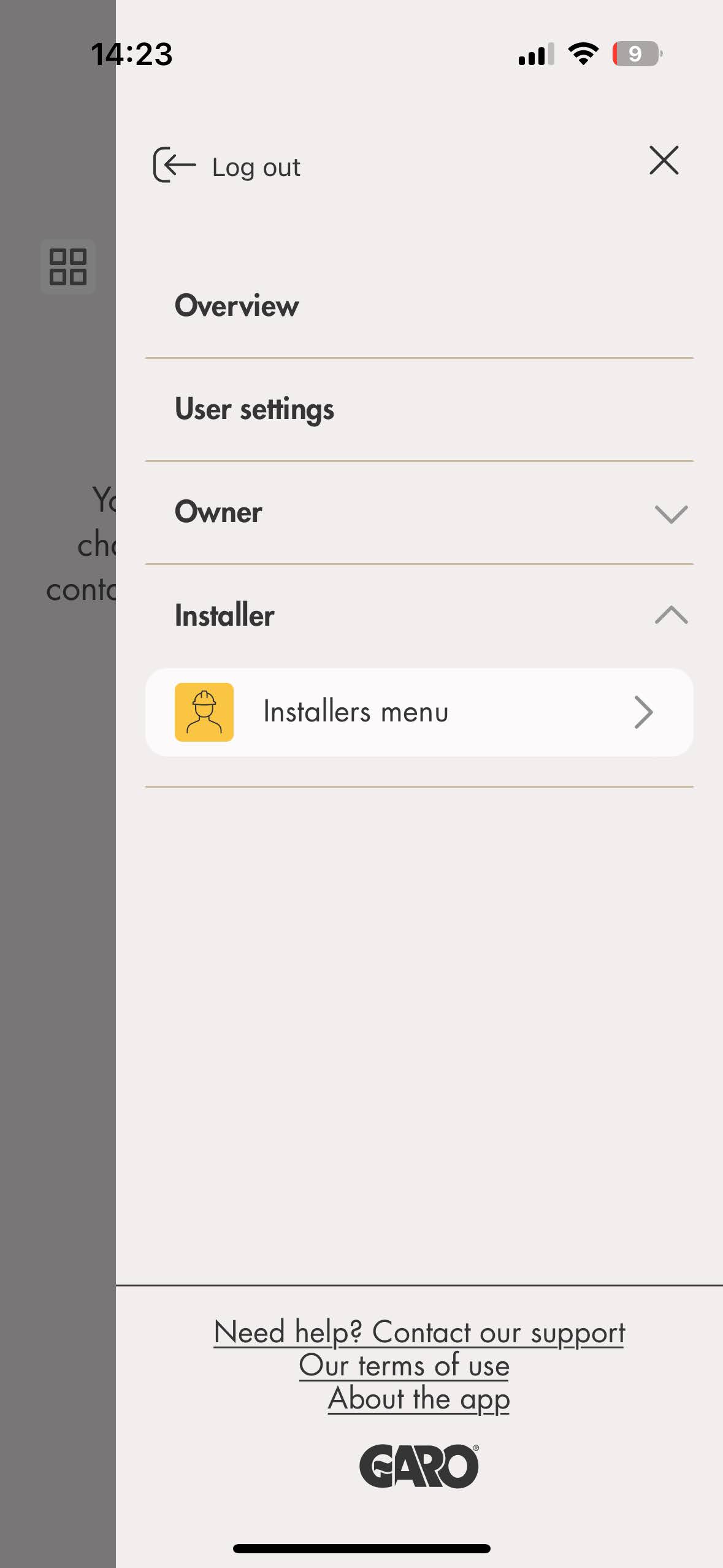

2.1 Prihlásenie/registrácia do aplikácie GARO Connect

Otvorte aplikáciu a buď sa prihláste, alebo si zaregistrujte nový účet kliknutím na tlačidlo „Registrovať“ a potom sa prihláste.

2.1.1 Nastavenia nabíjačky DAZE EV

Po dokončení prihlásenia je potrebné vykonať konfiguráciu nabíjačky DAZE.

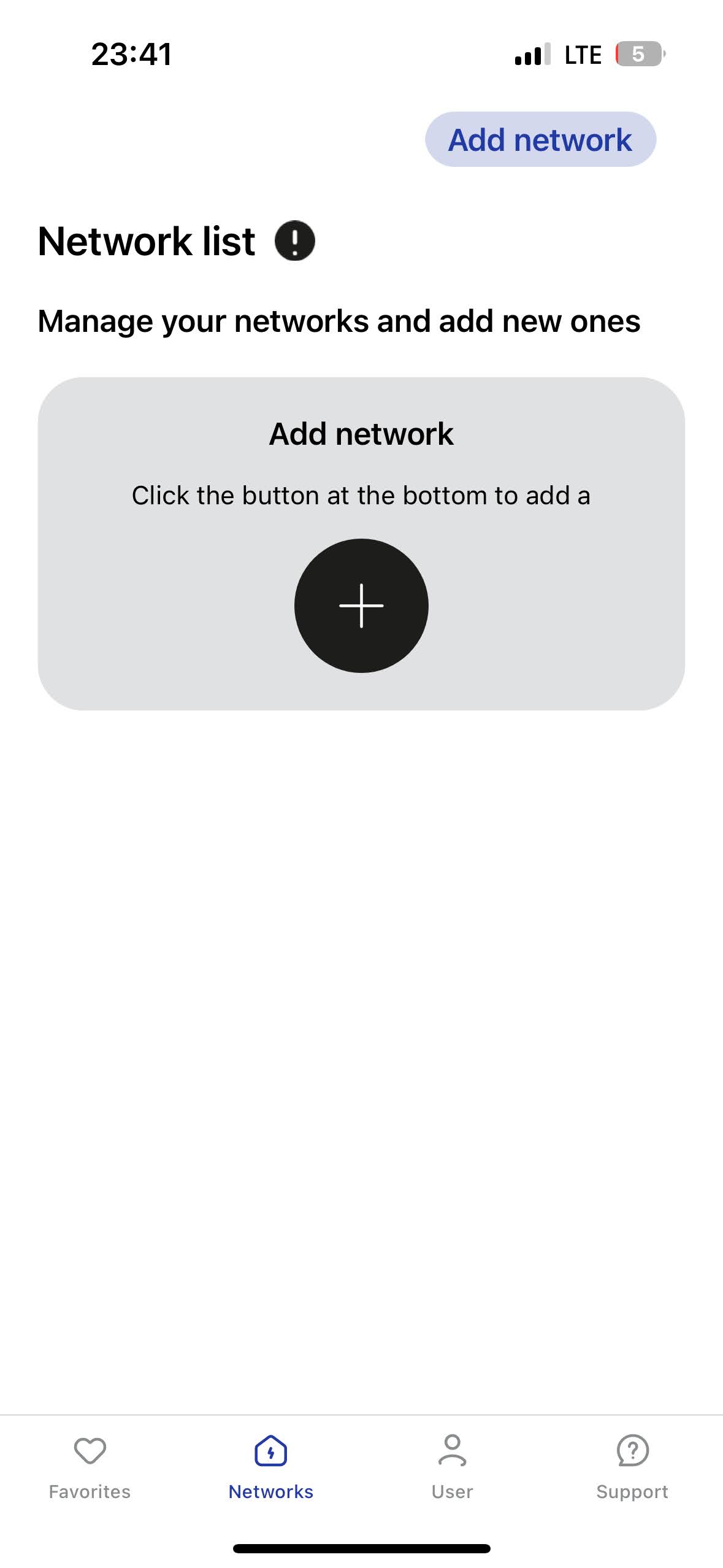

• Pridať sieť

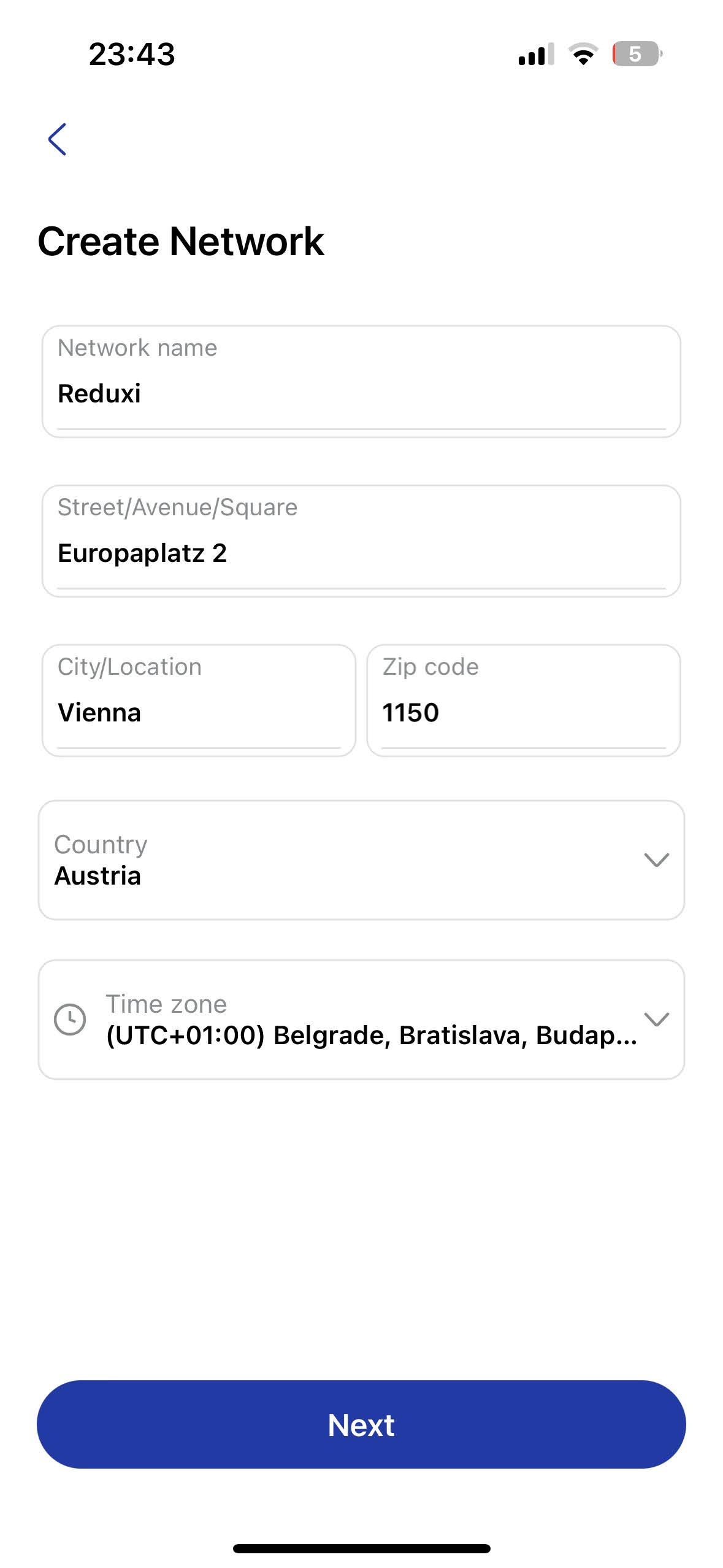

• Vytvorte sieť (vyplňte potrebné informácie)

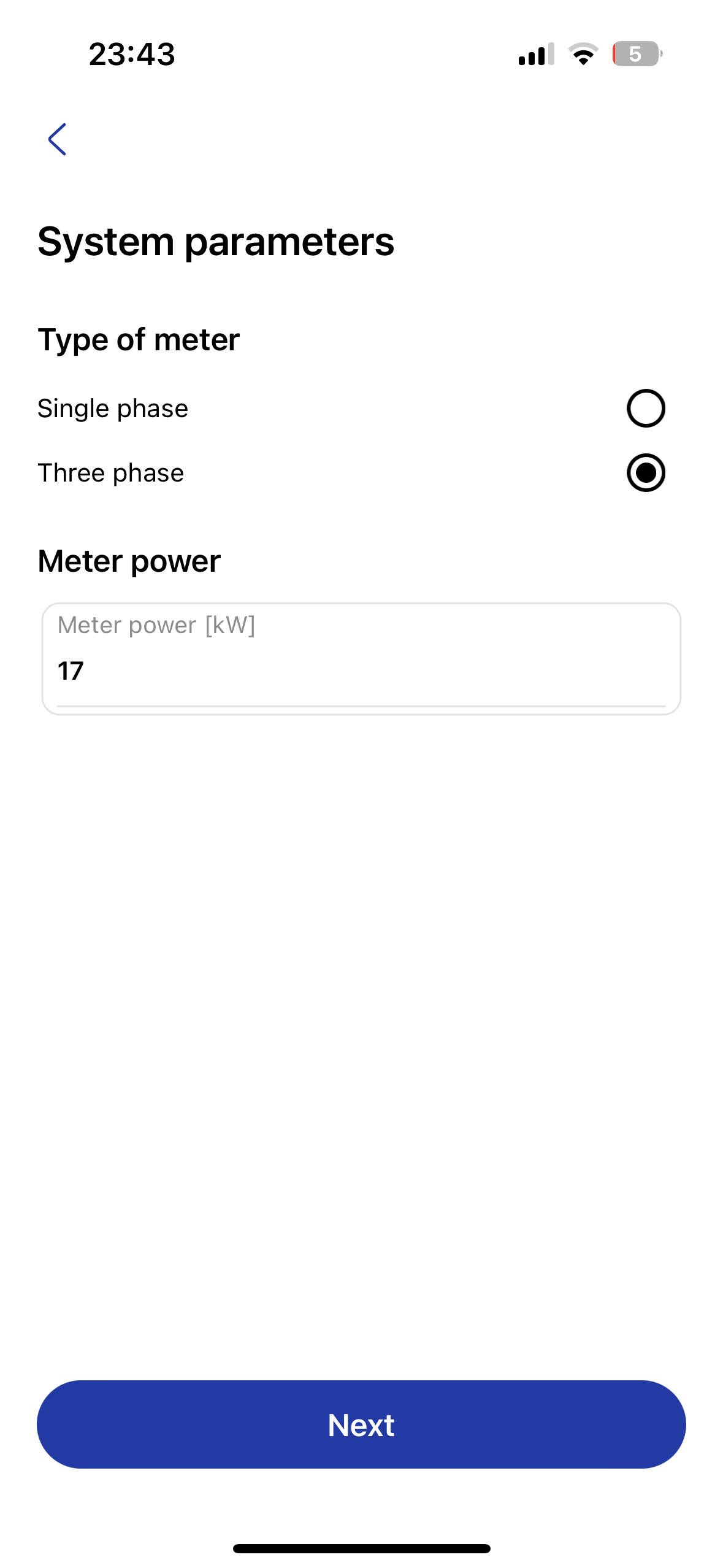

• Parametre systému

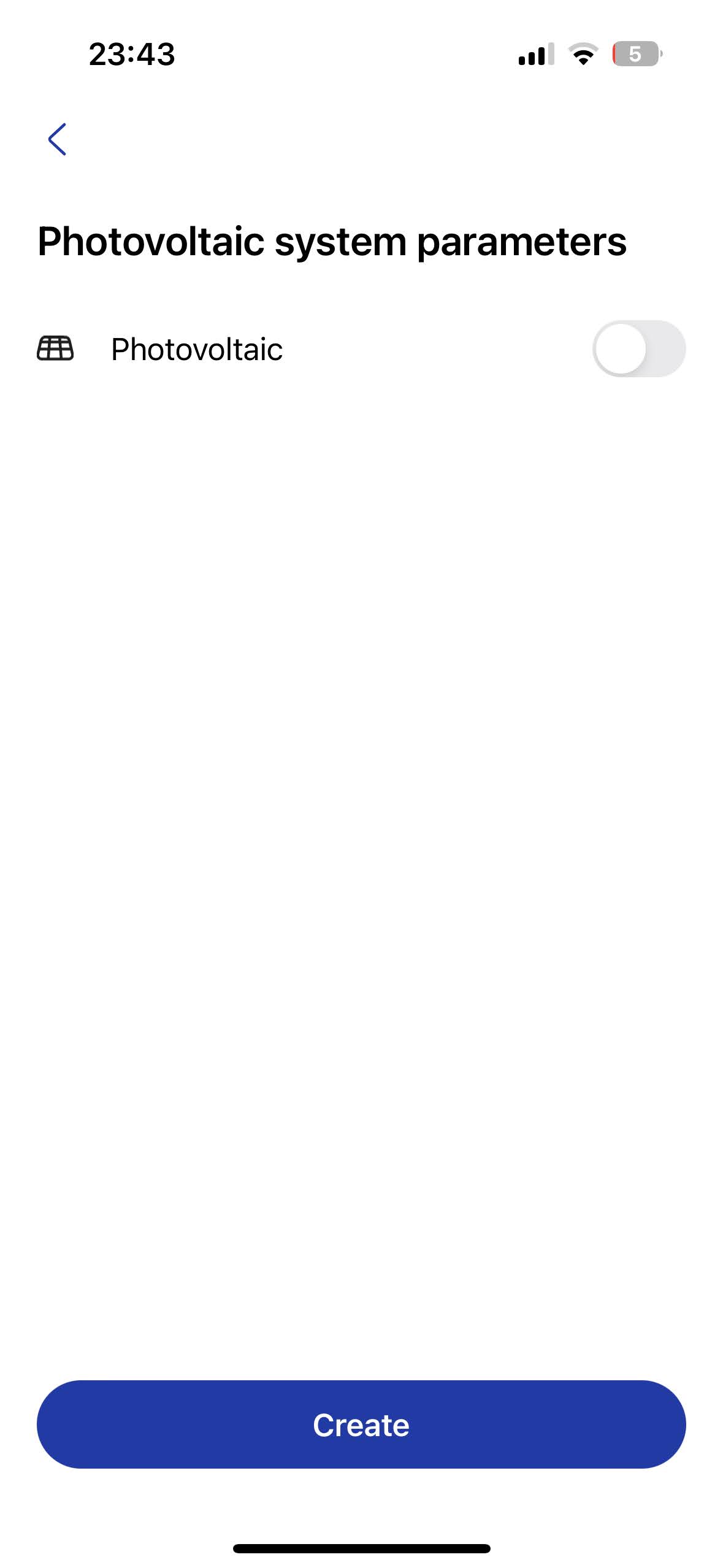

• Parametre FV systému (ak sú implementované)

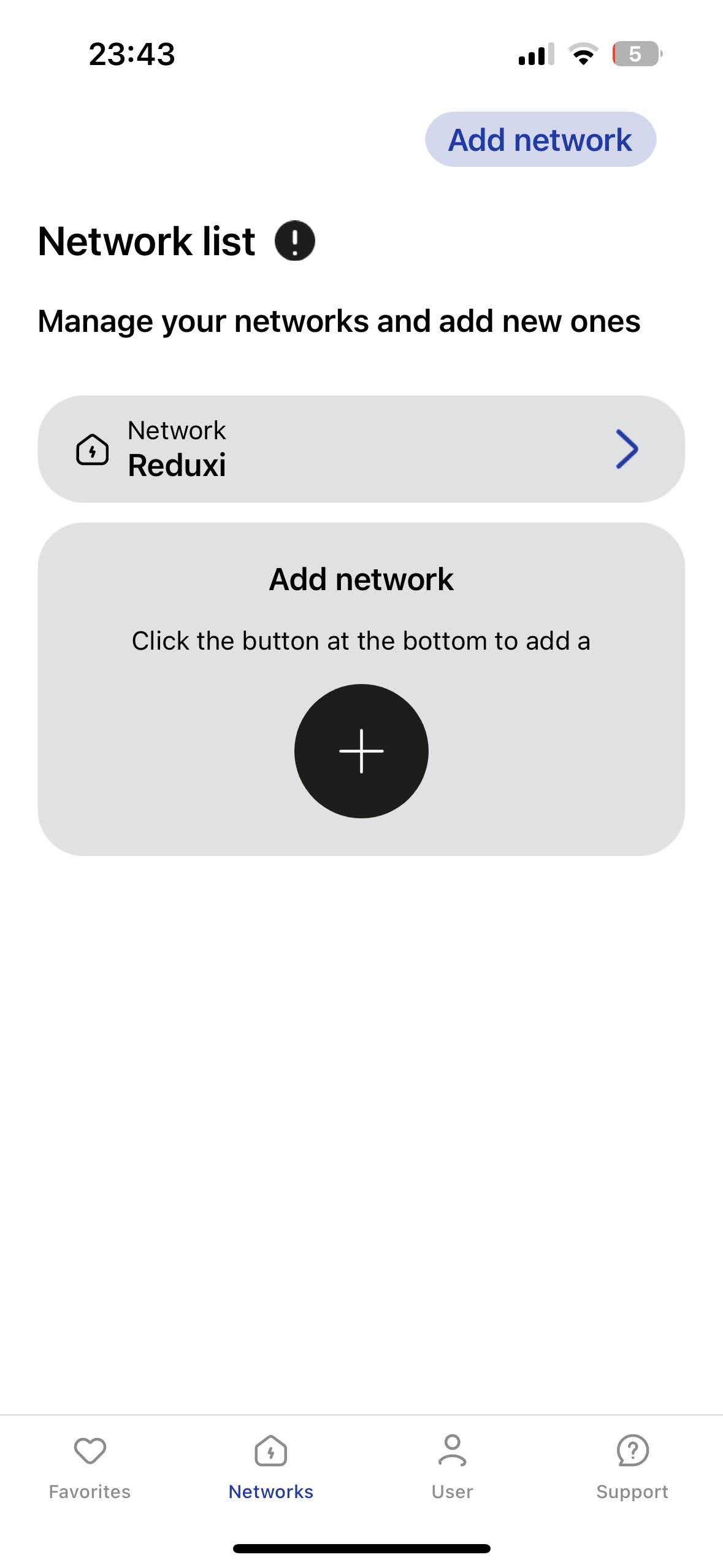

• Zoznam sietí (vyberte novo pridanú sieť)

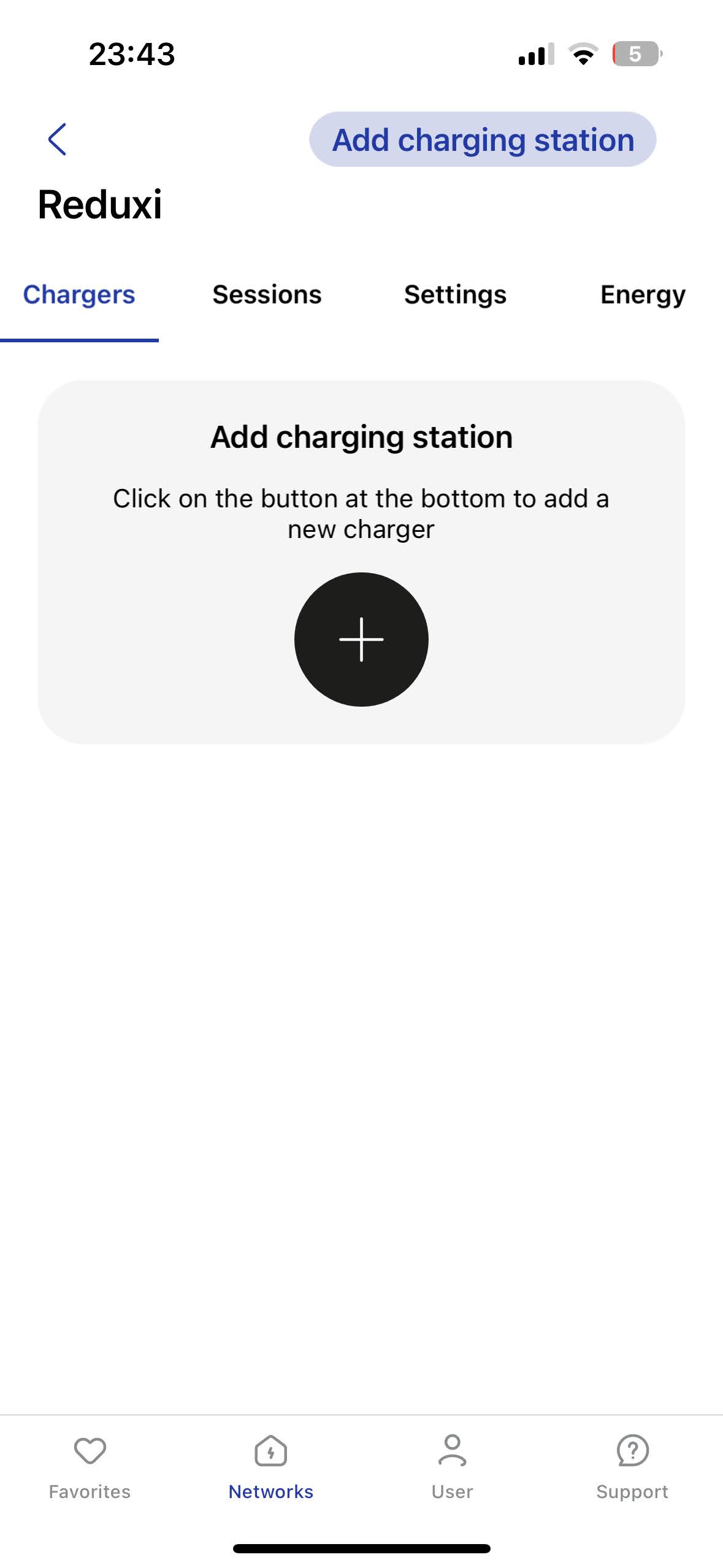

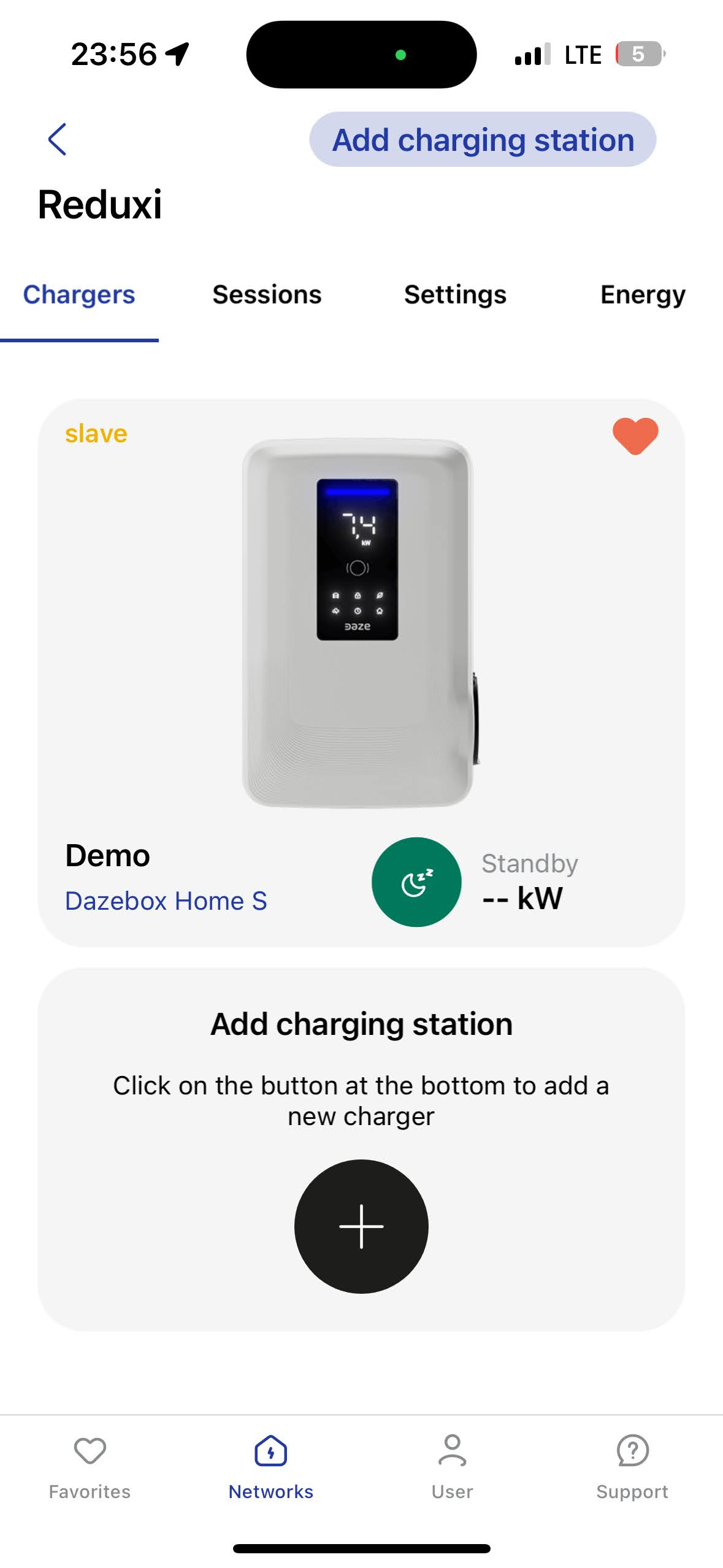

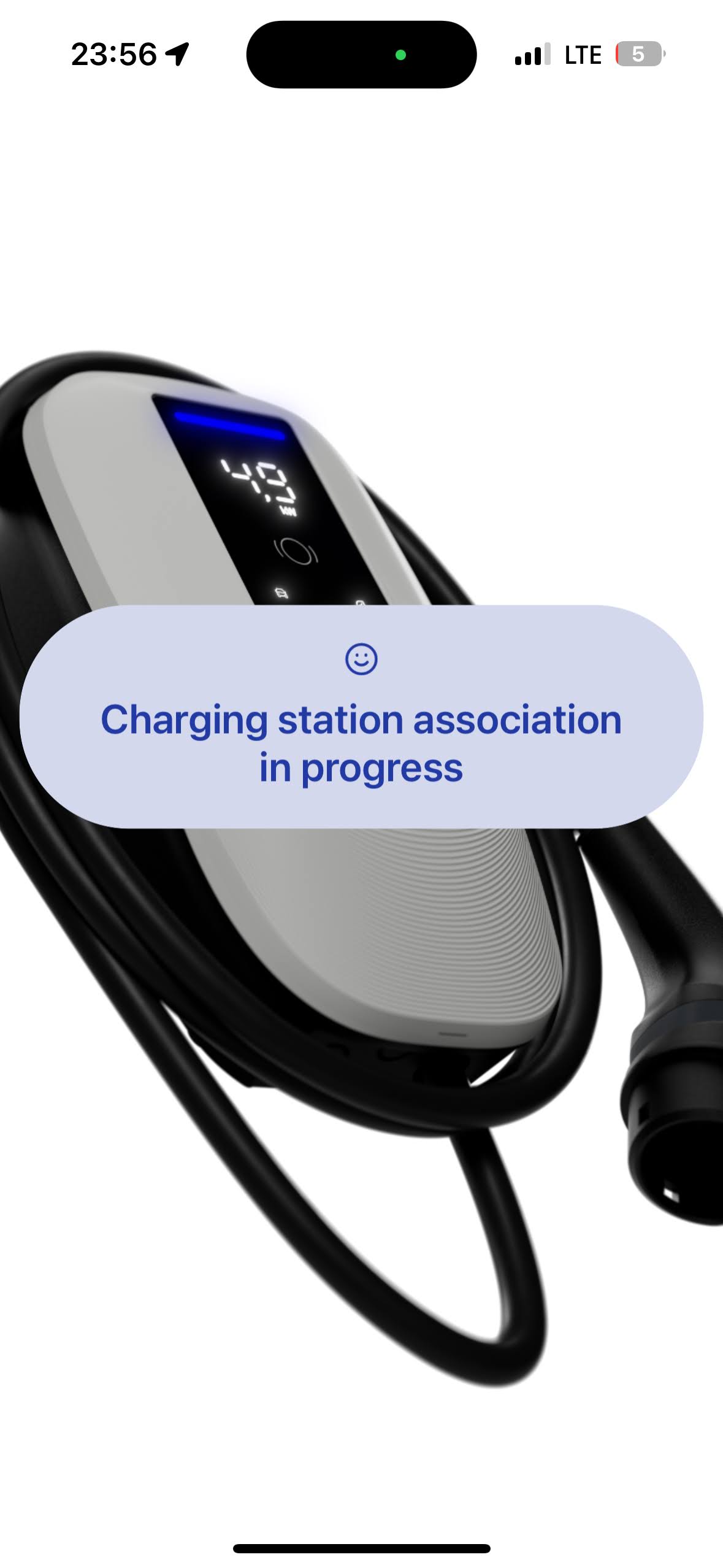

• Pridajte nabíjaciu stanicu

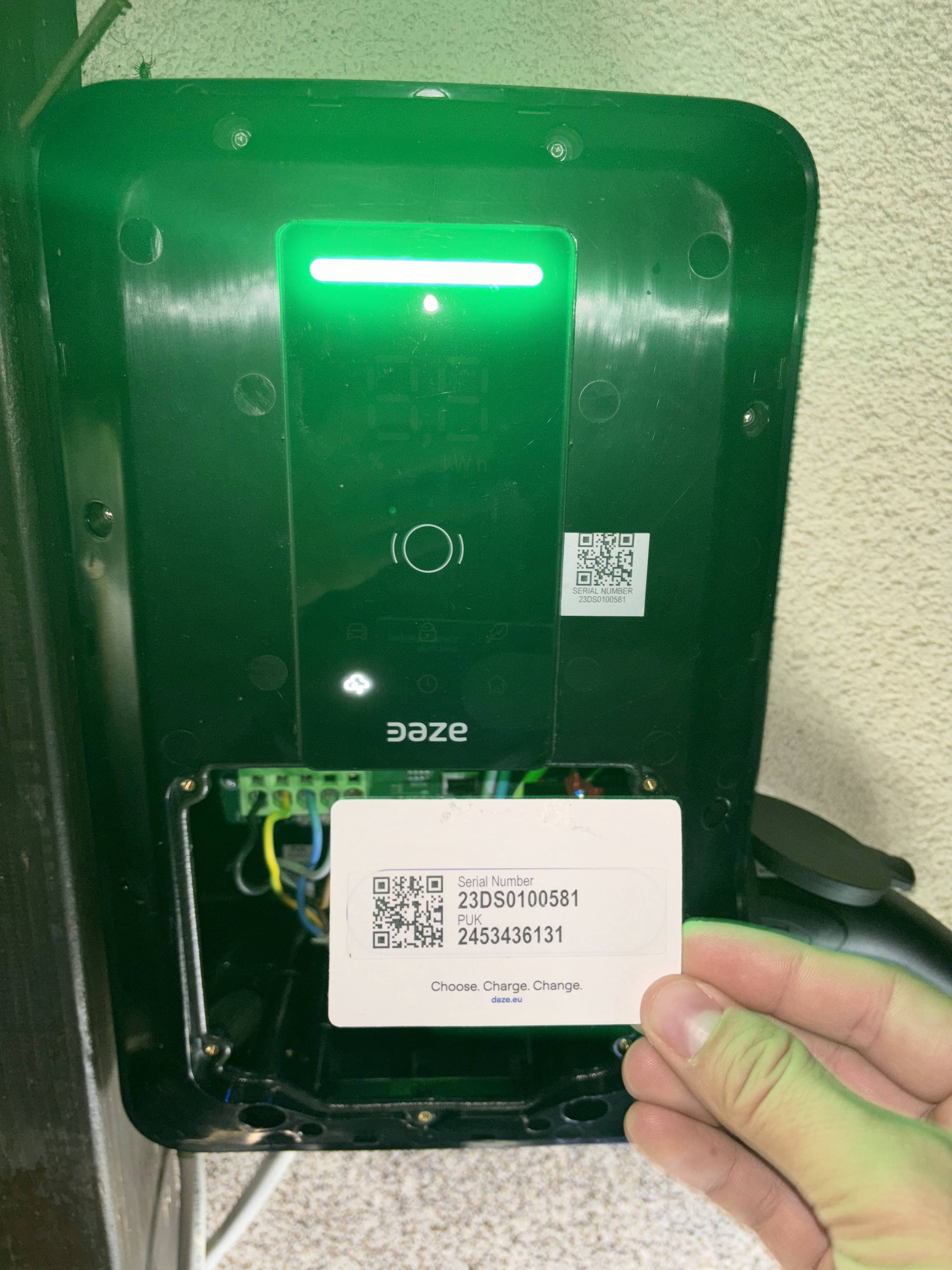

• Naskenujte QR kód na karte

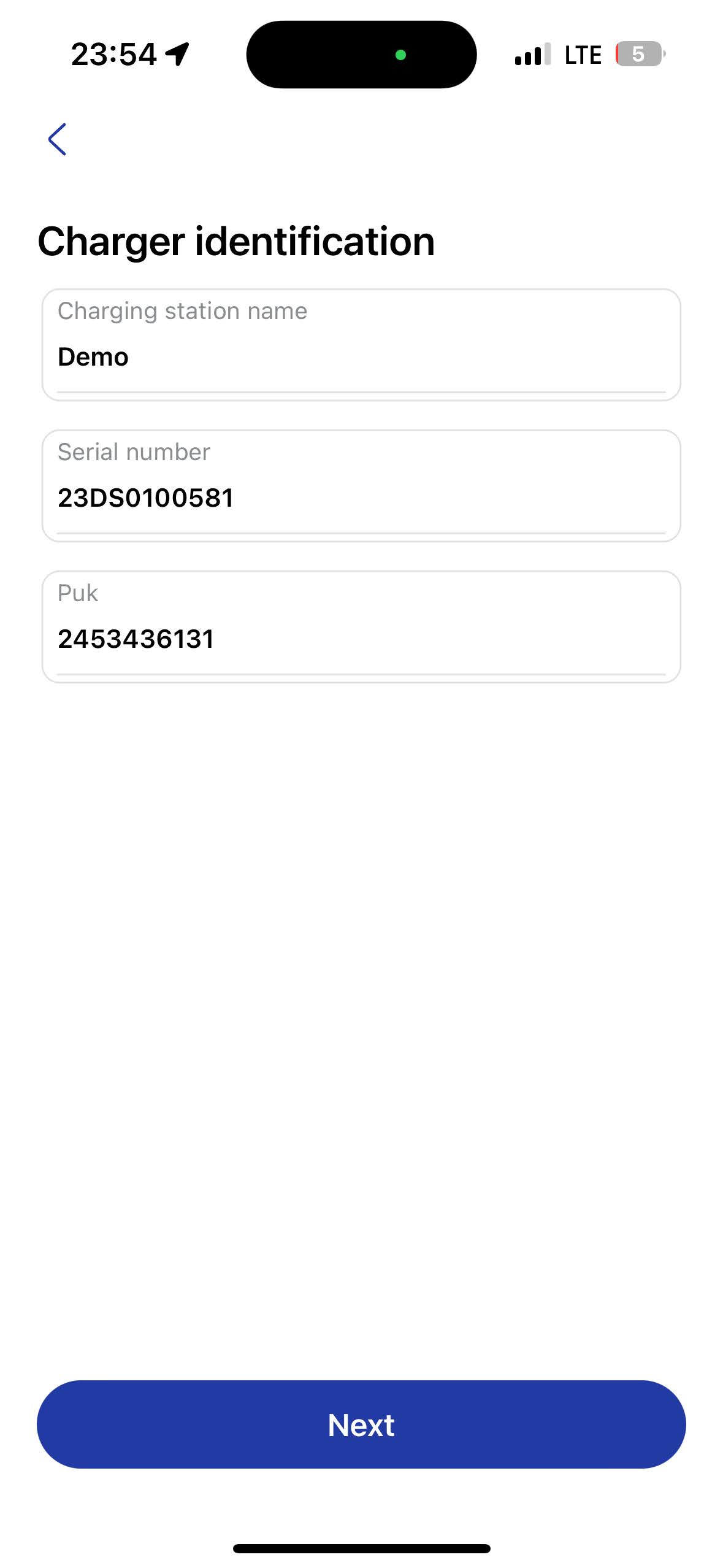

• Identifikácia nabíjačky (z karty s QR kódom)

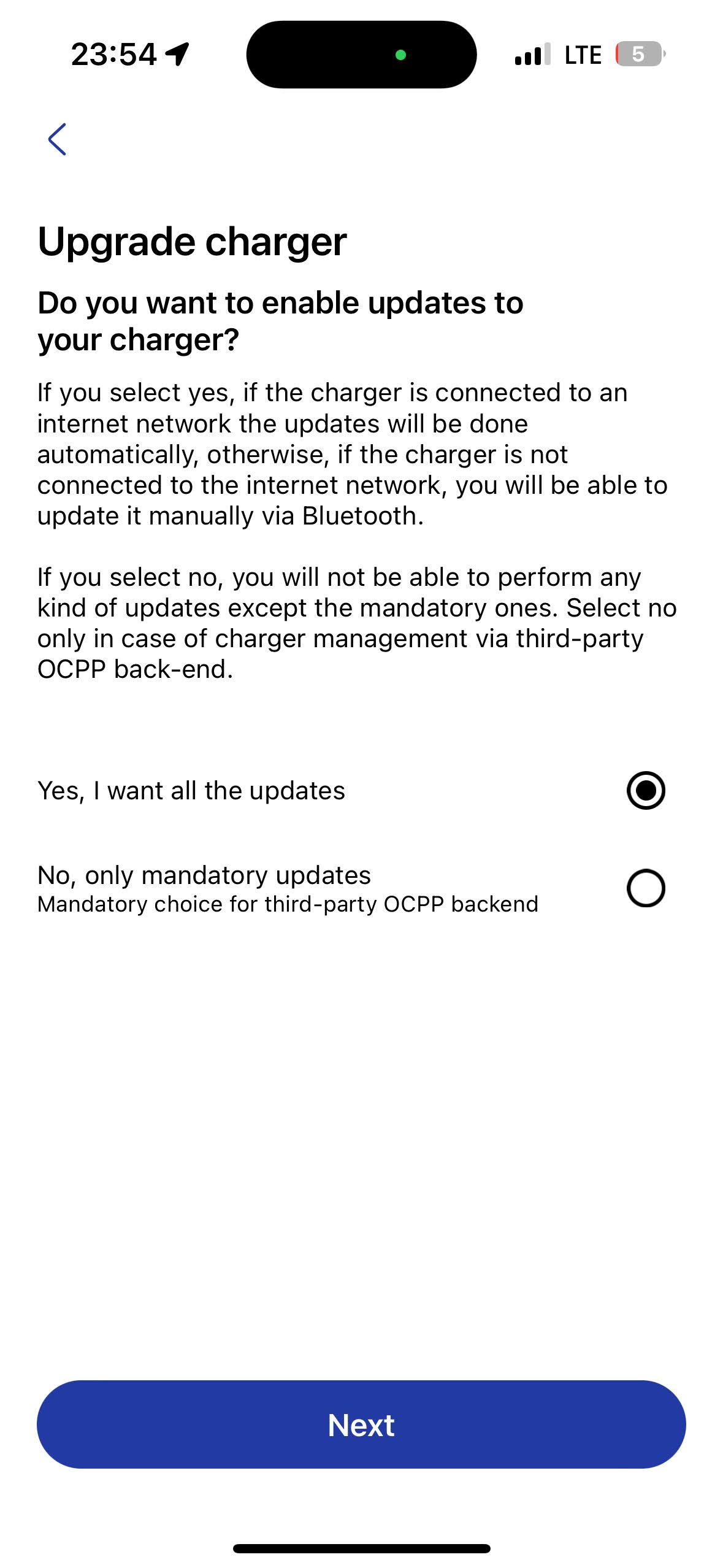

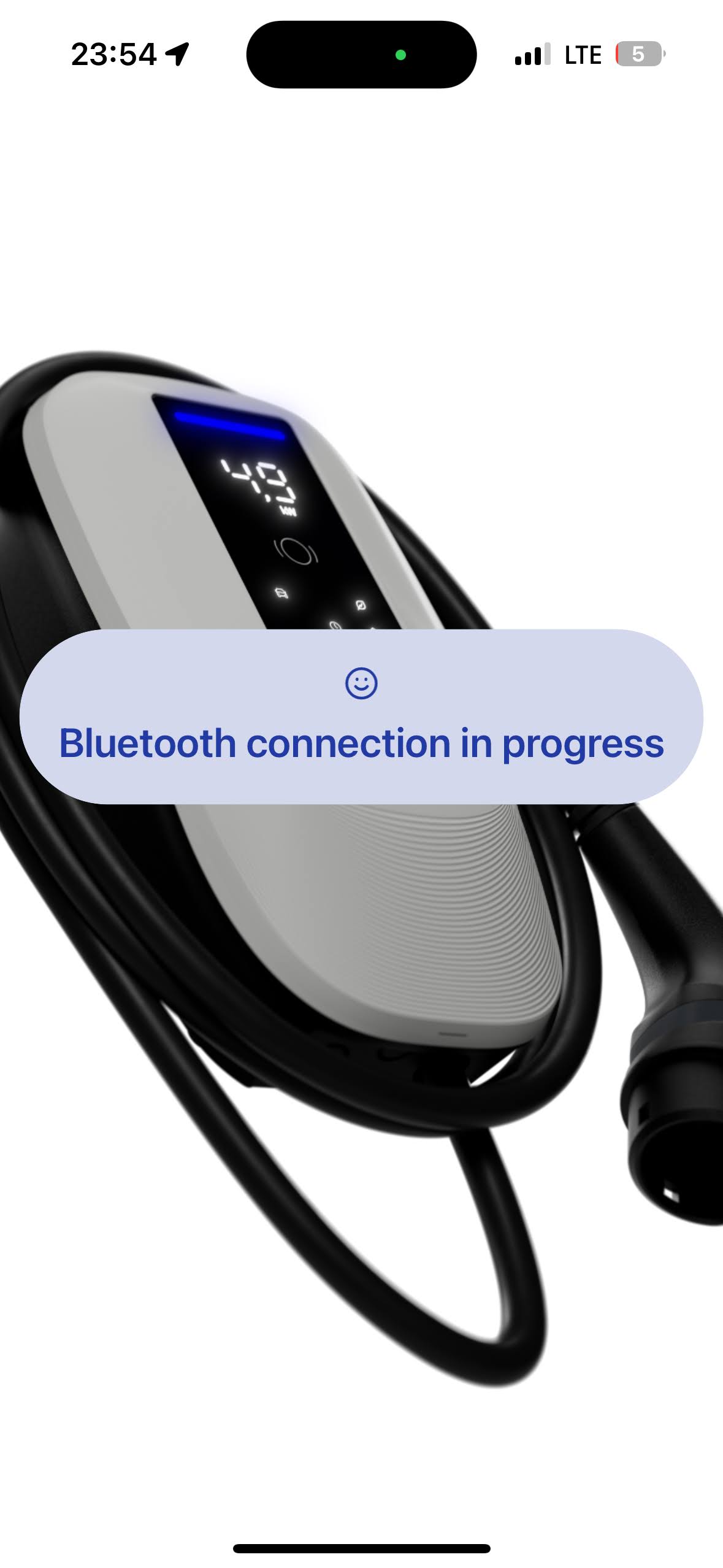

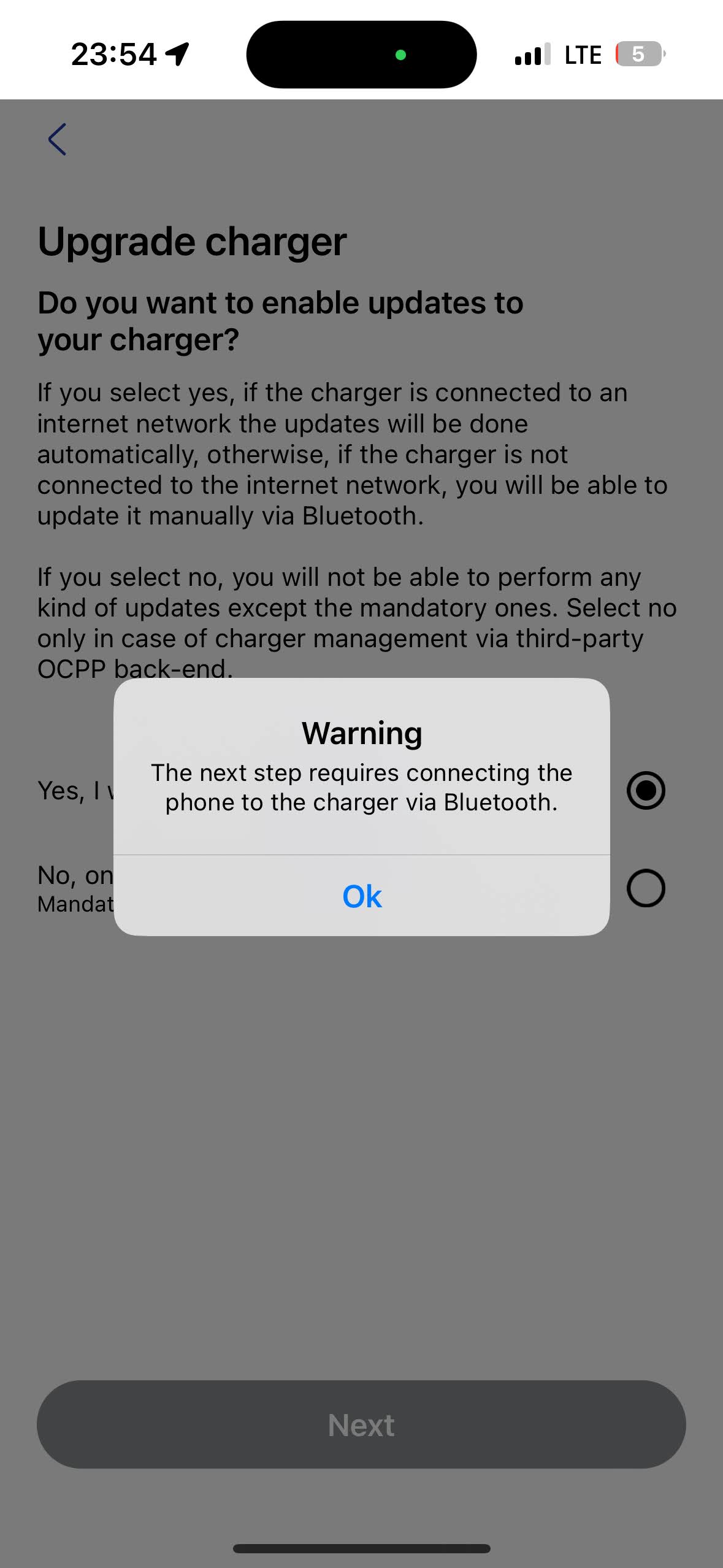

• Aktualizujte nabíjačku

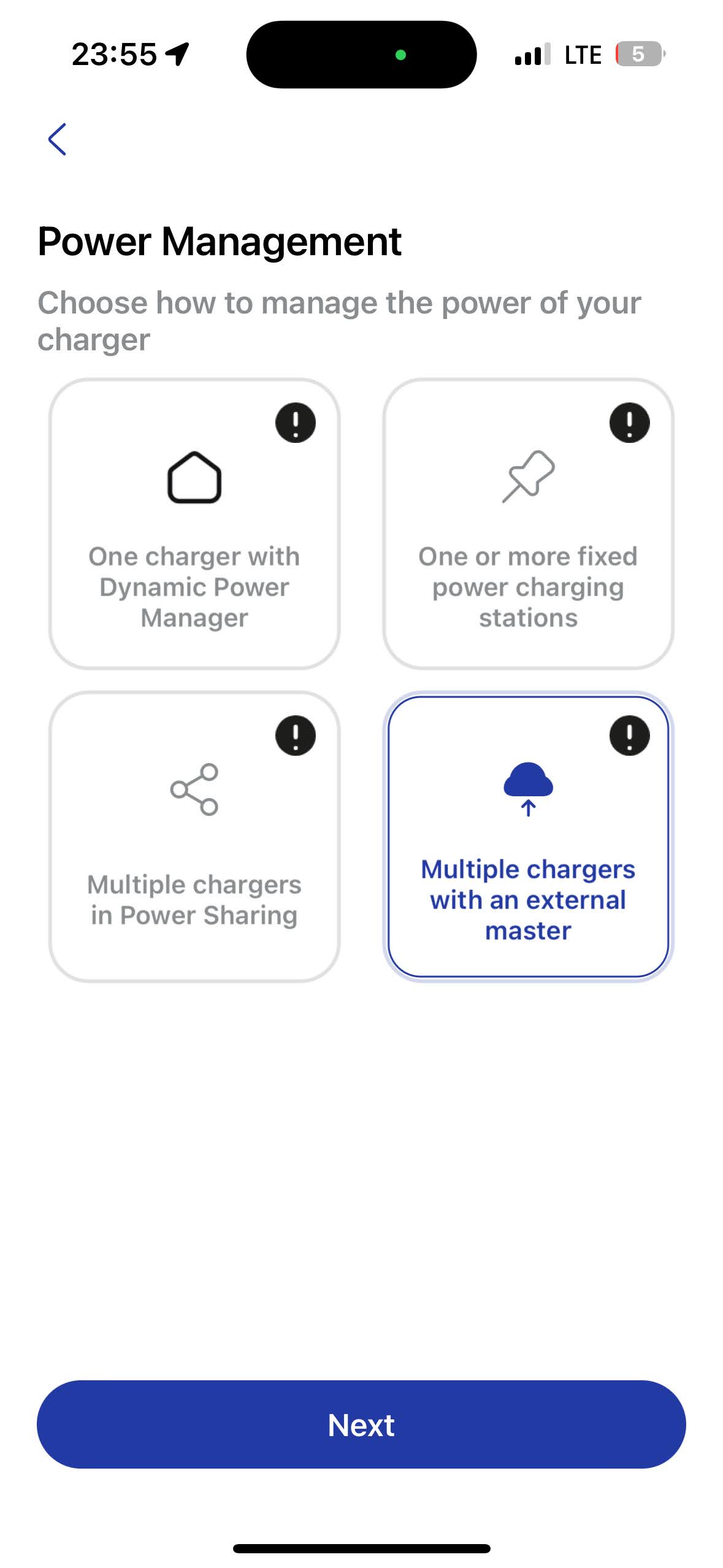

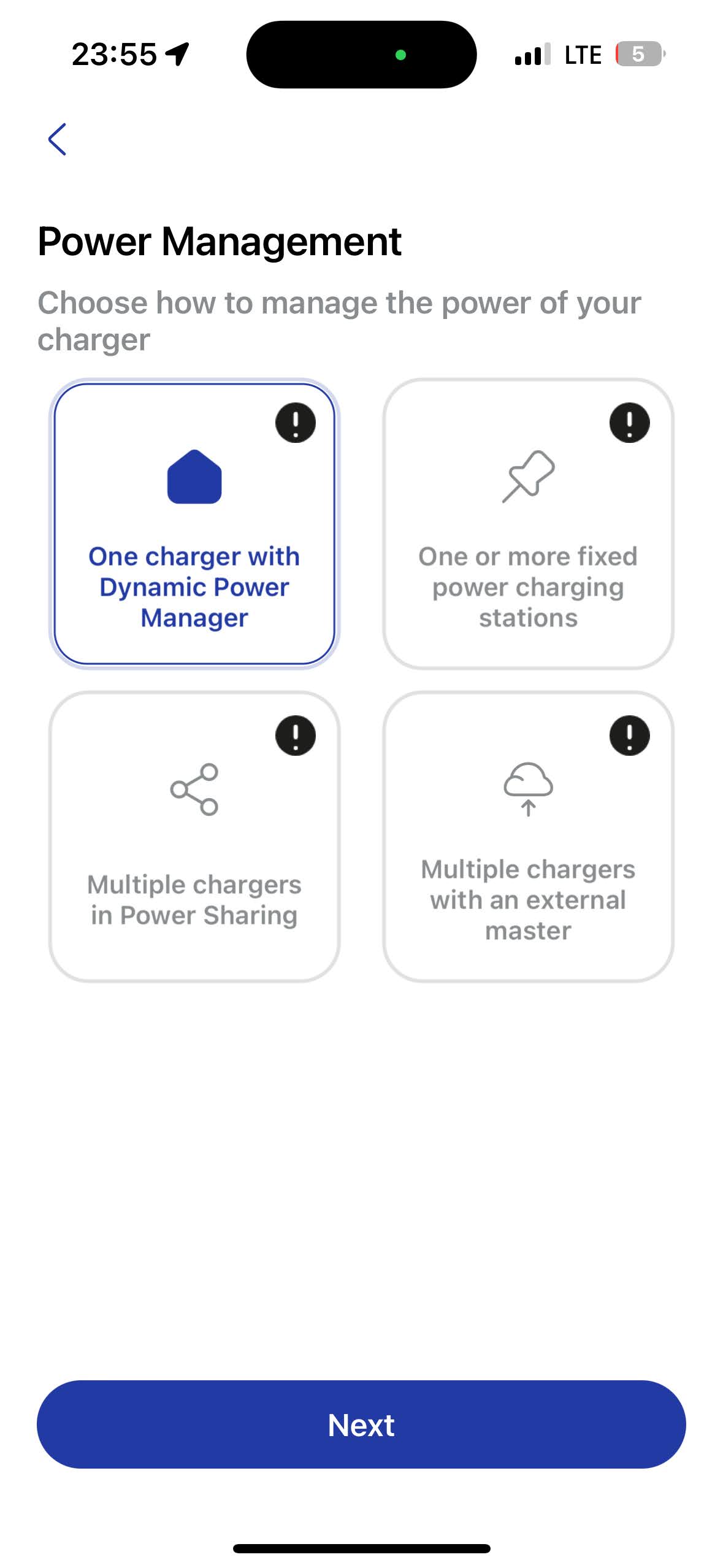

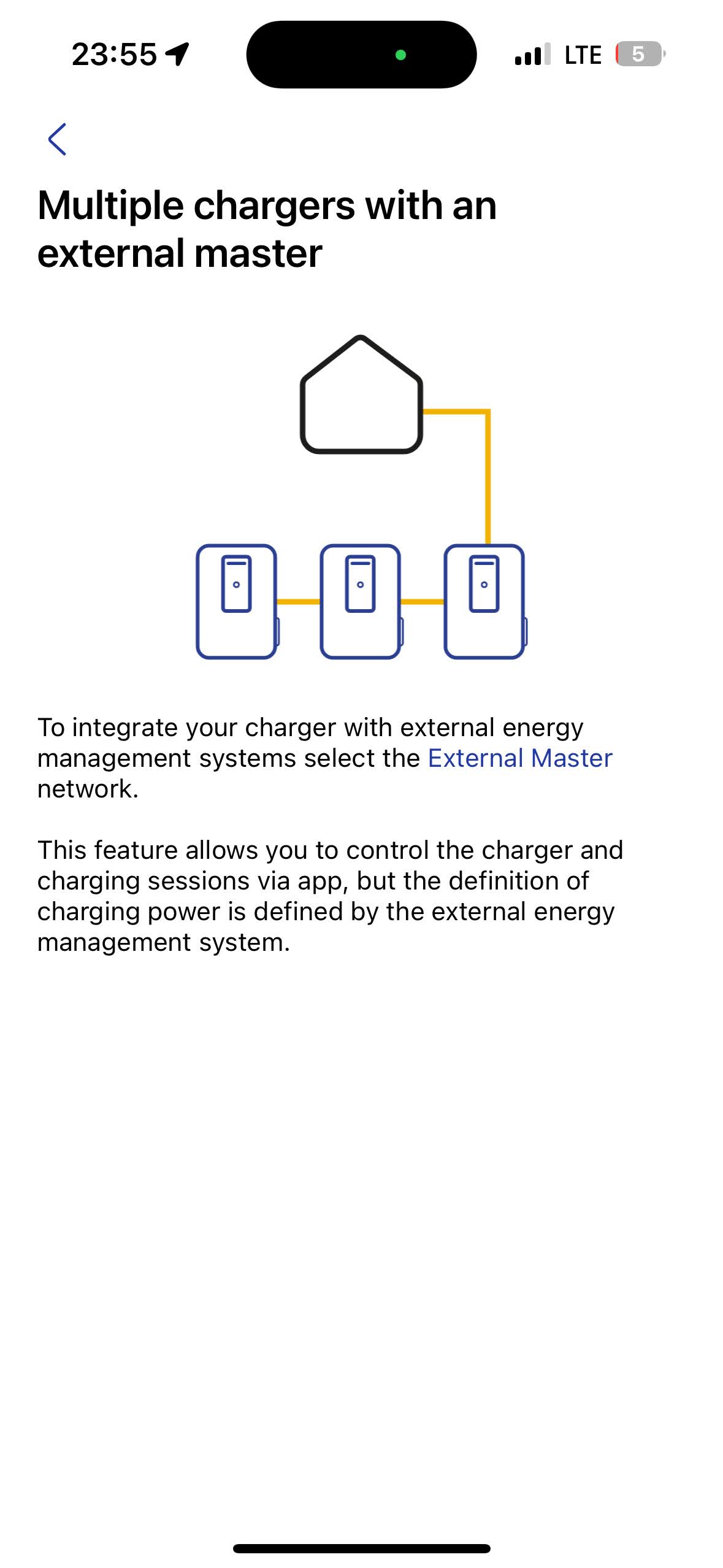

• Správa napájania (vyberte si možnosť)

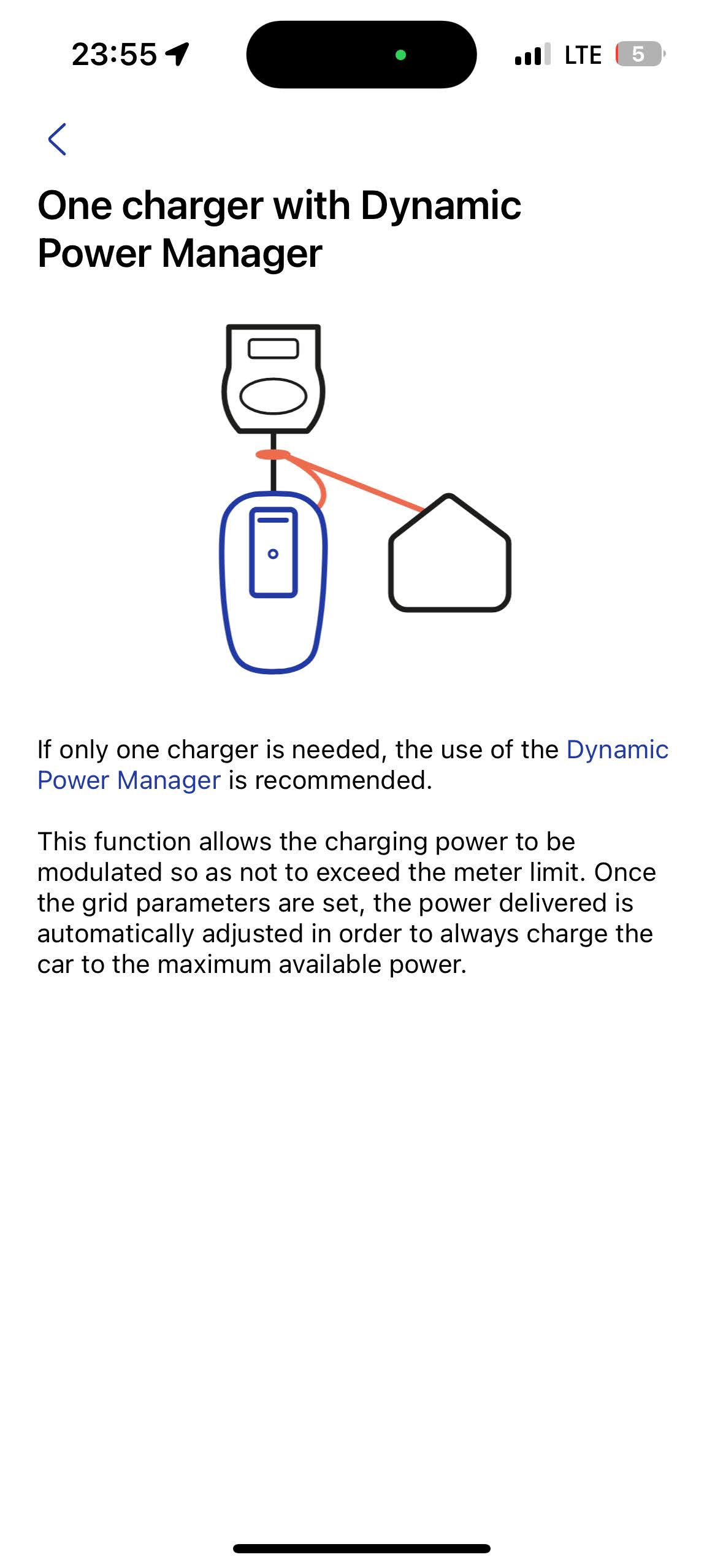

• Info-značka (z predchádzajúceho bodu) pre ďalšie informácie

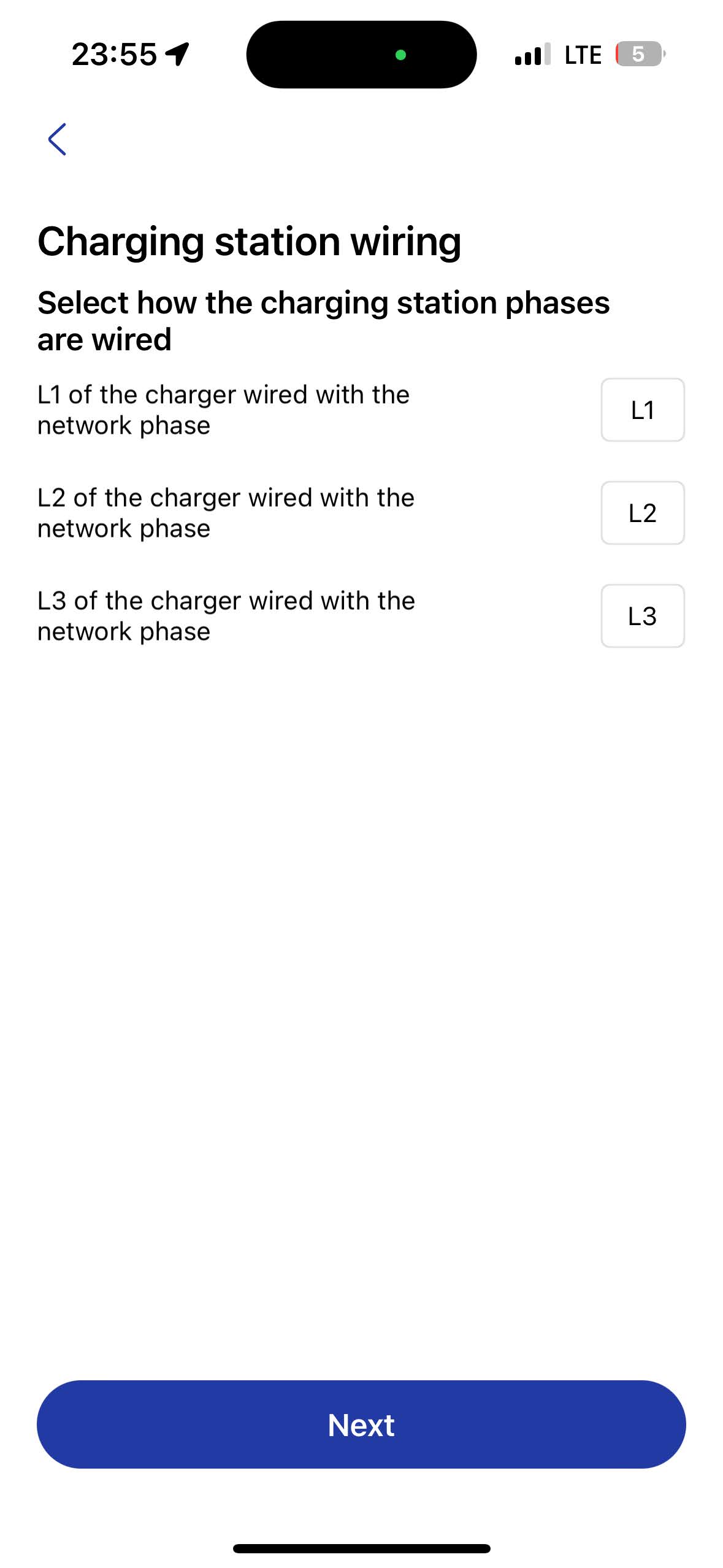

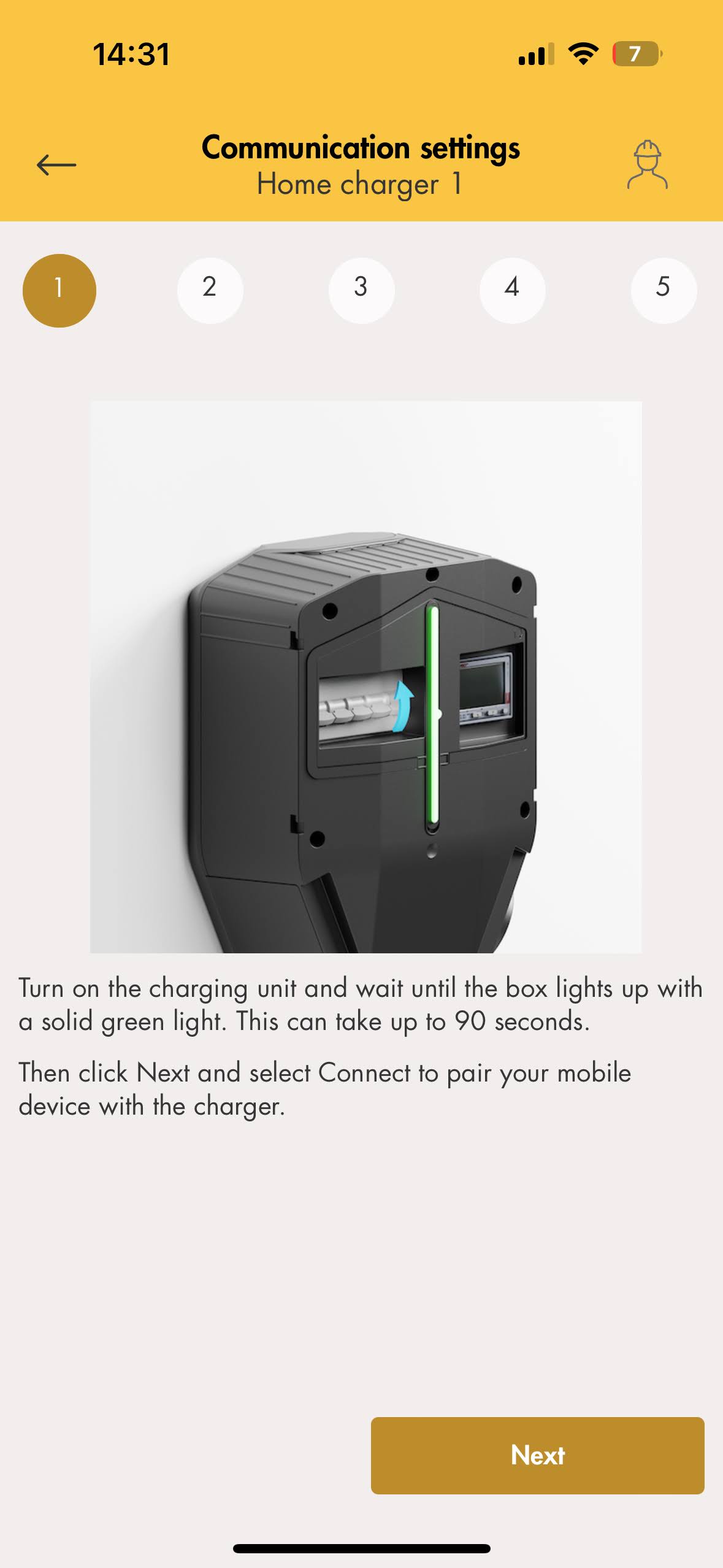

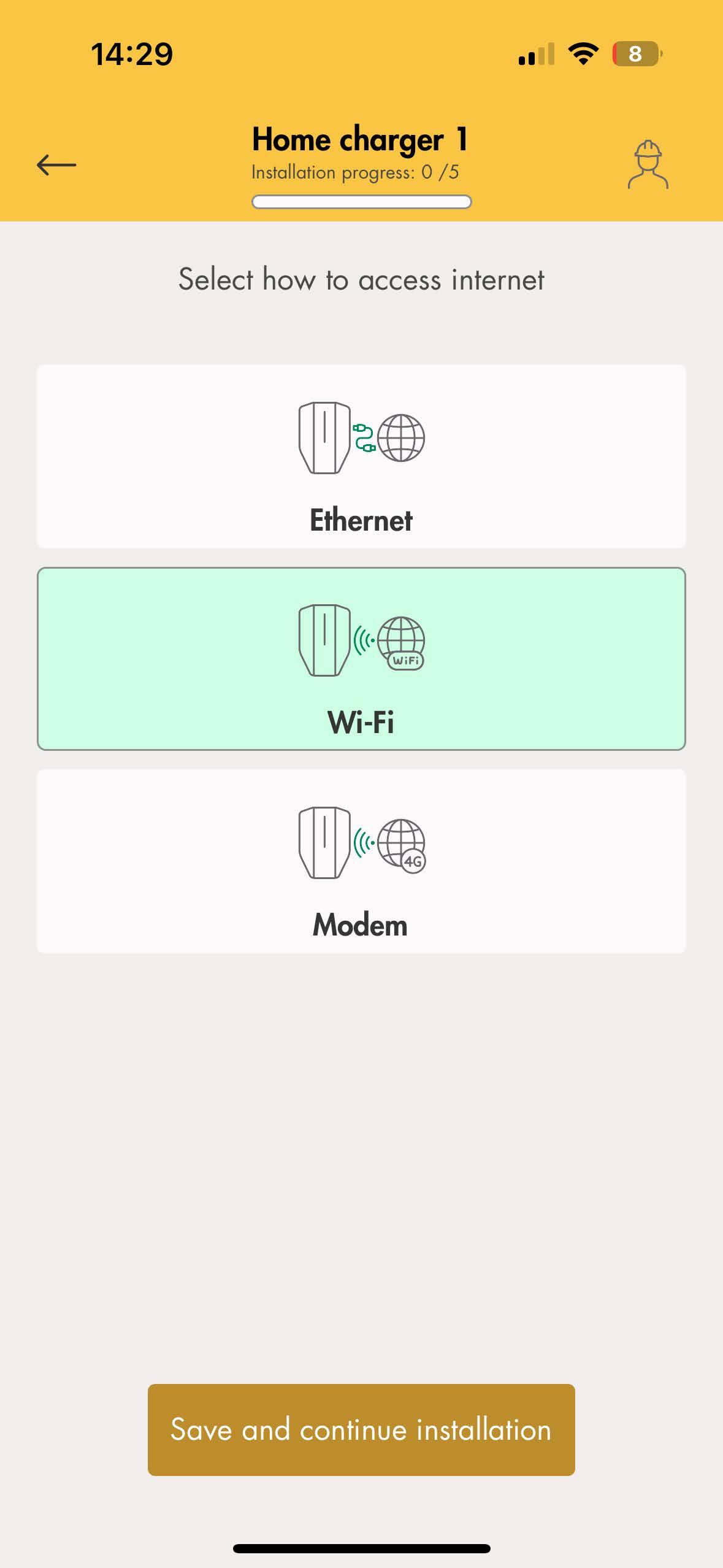

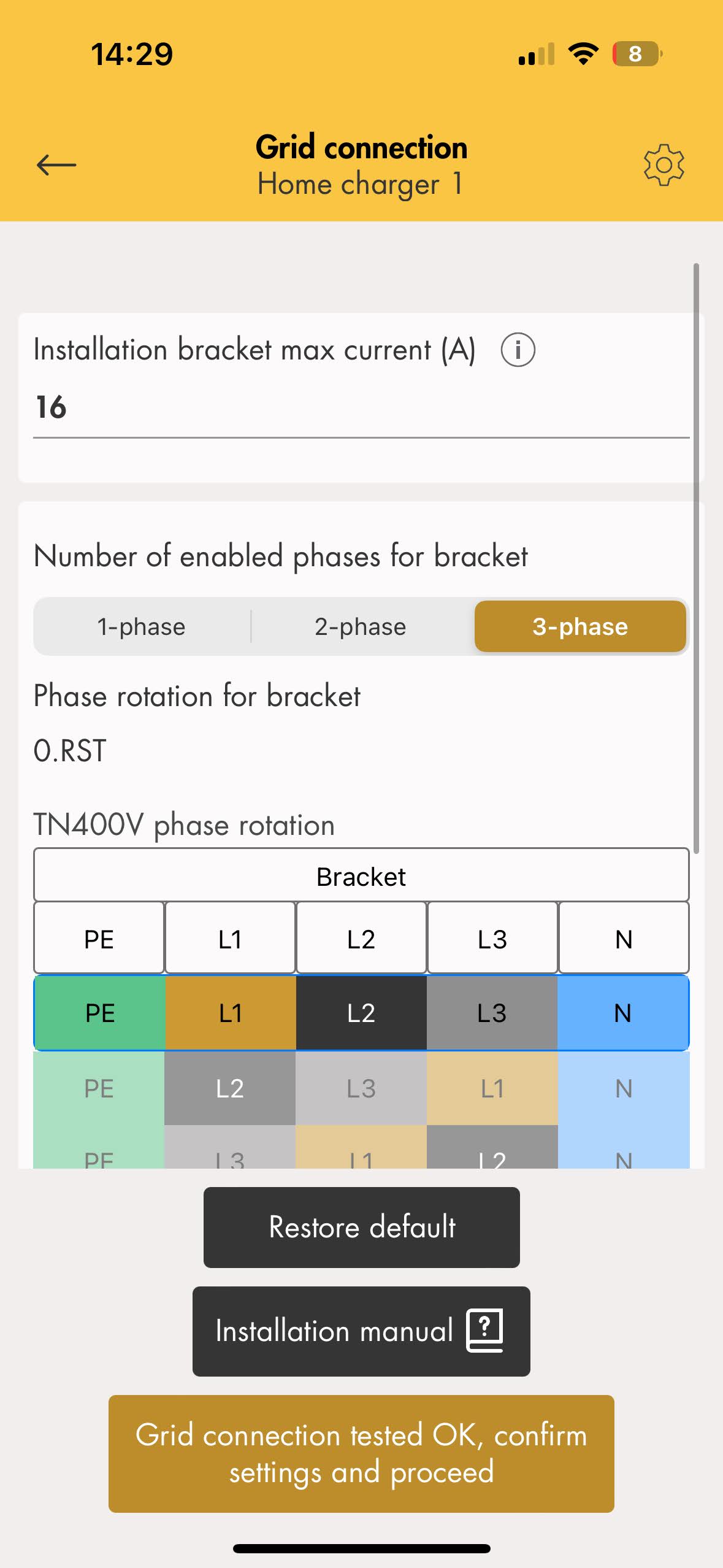

• Zapojenie nabíjacej stanice

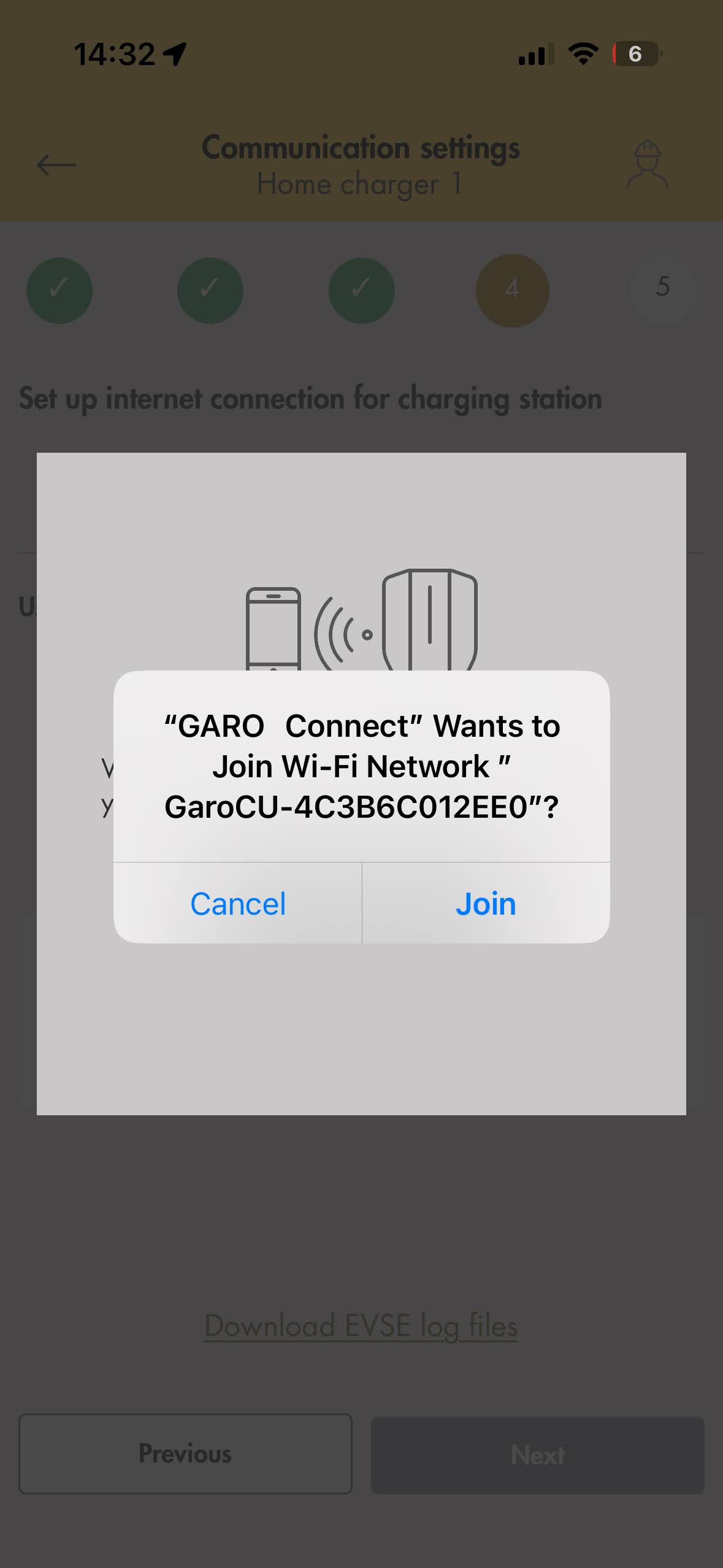

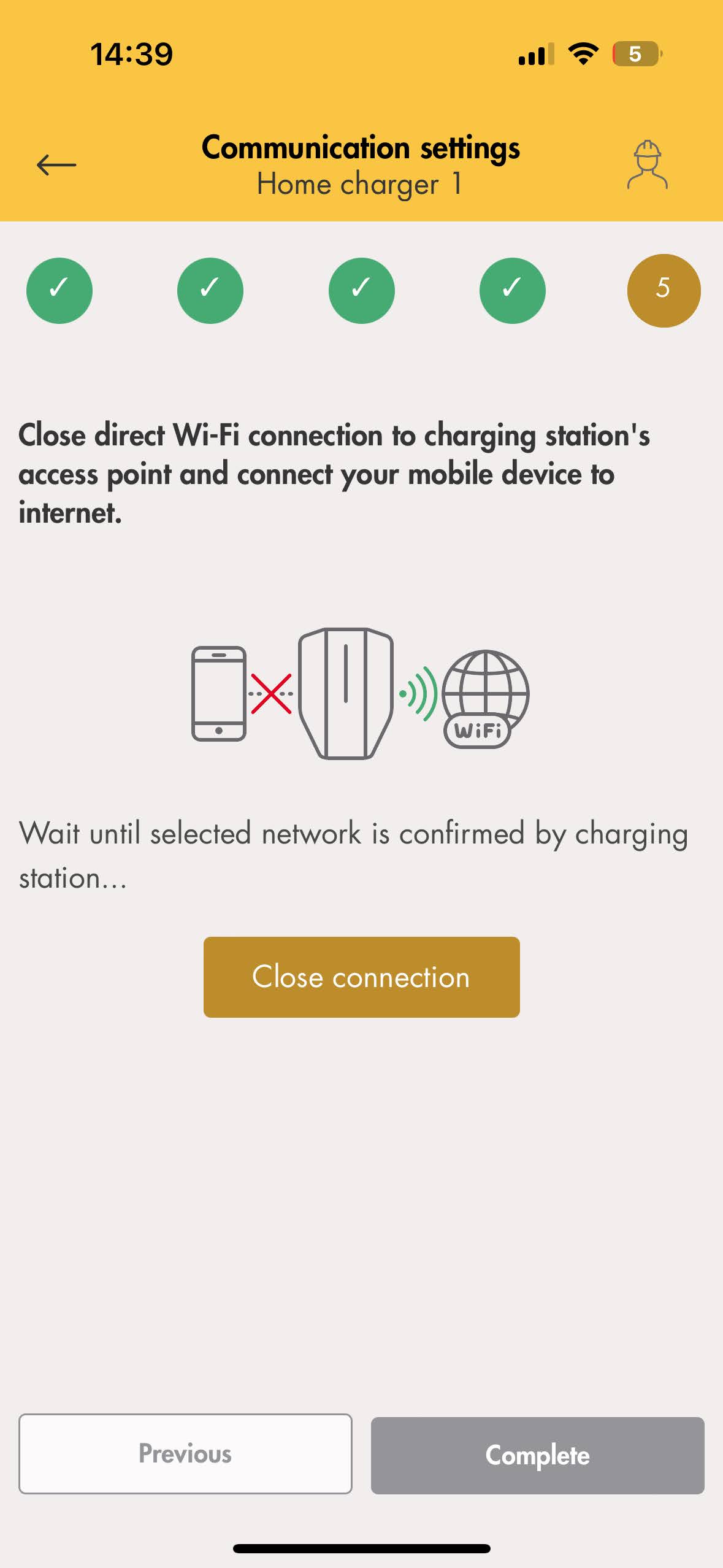

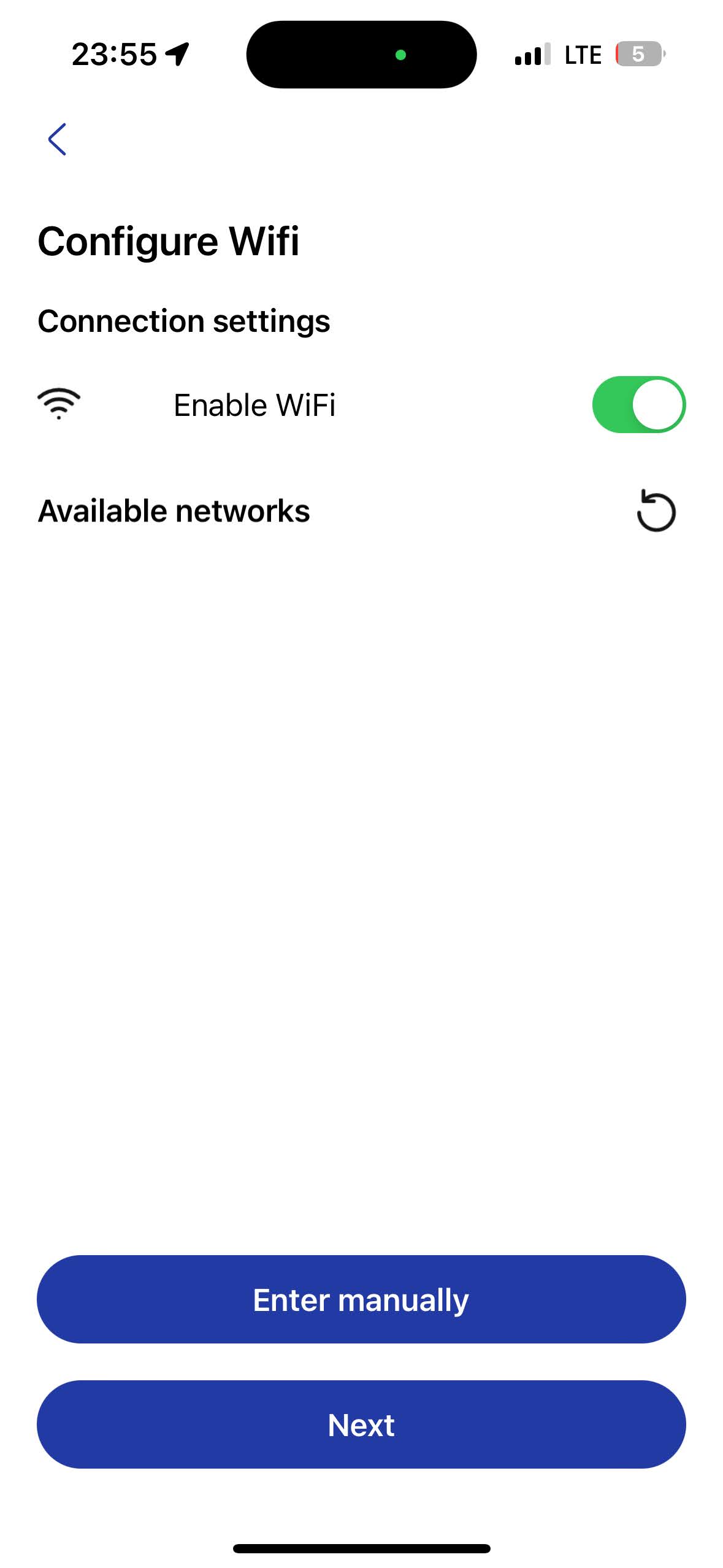

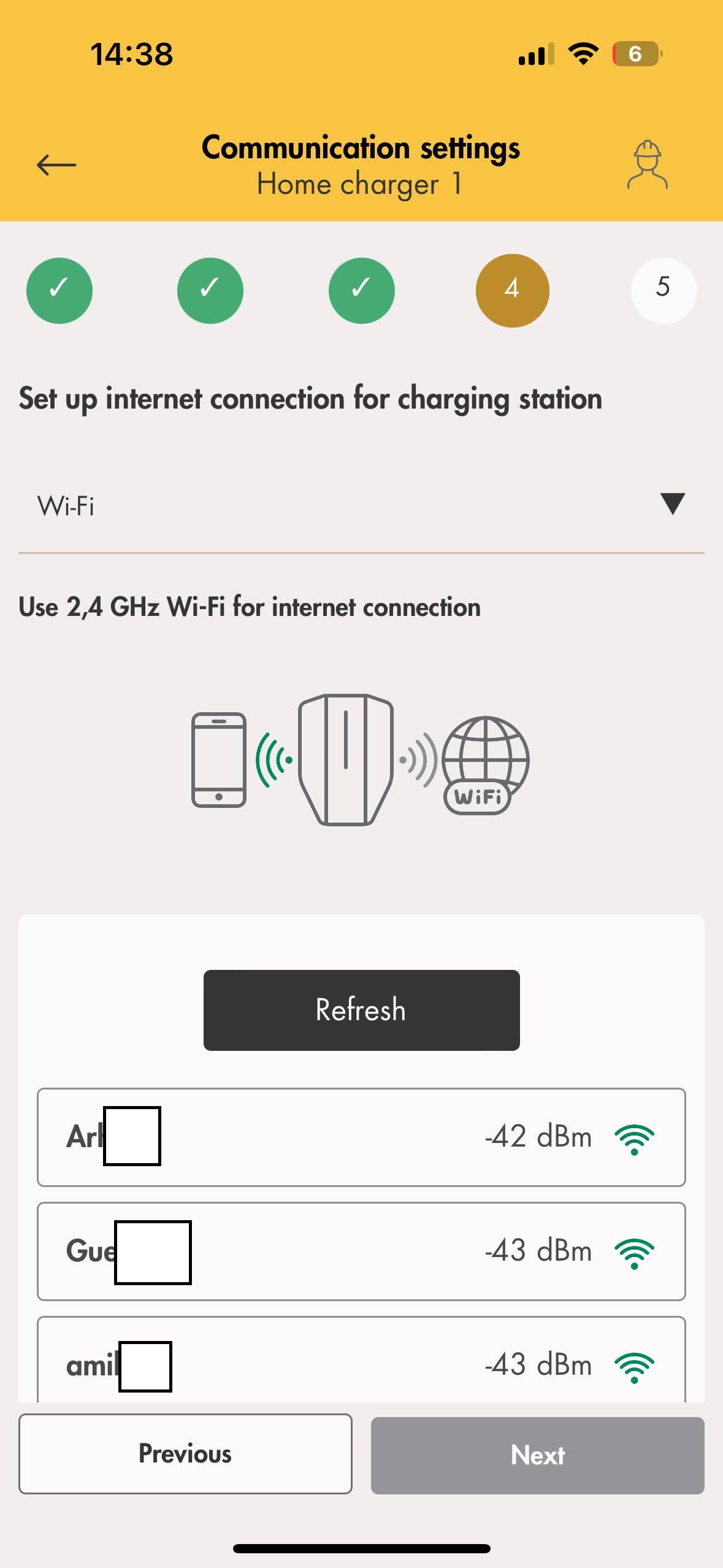

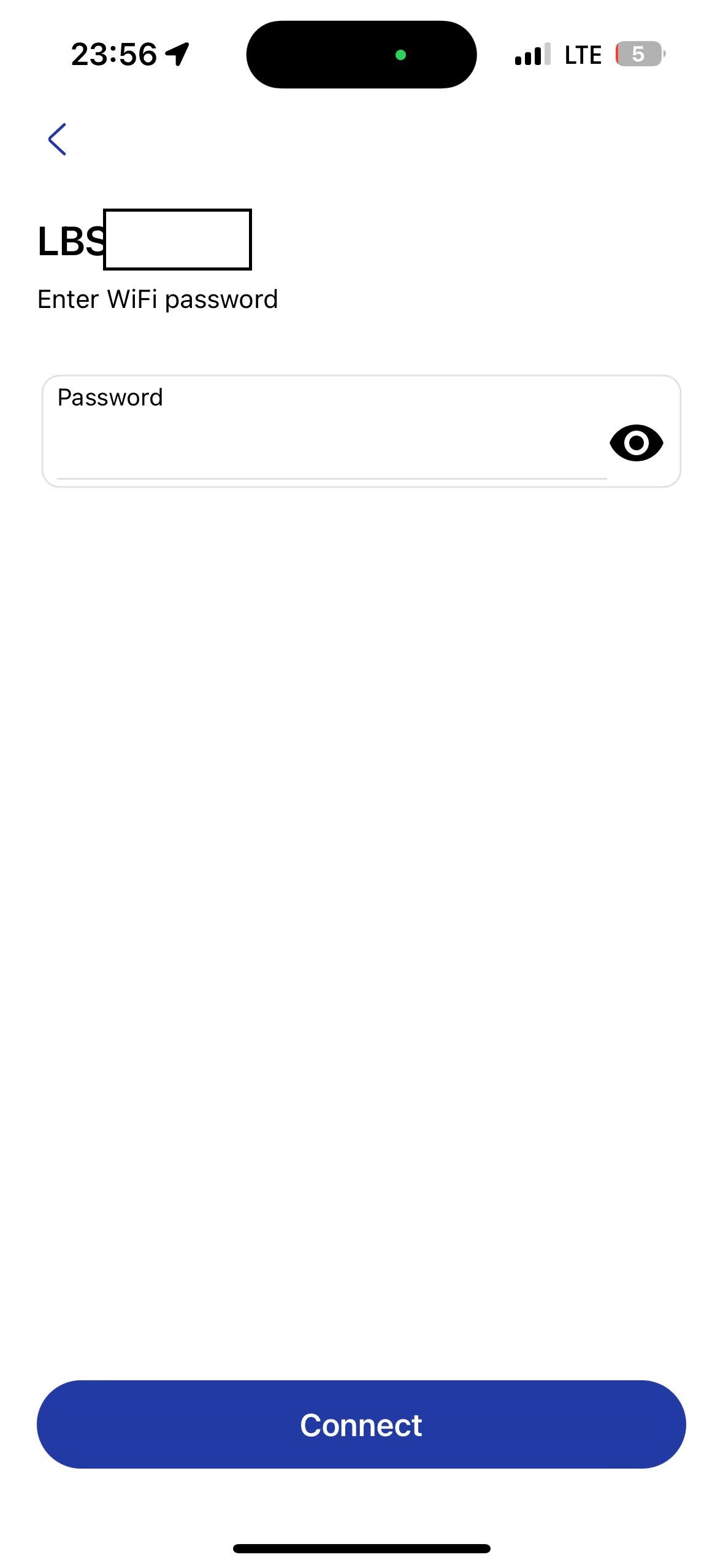

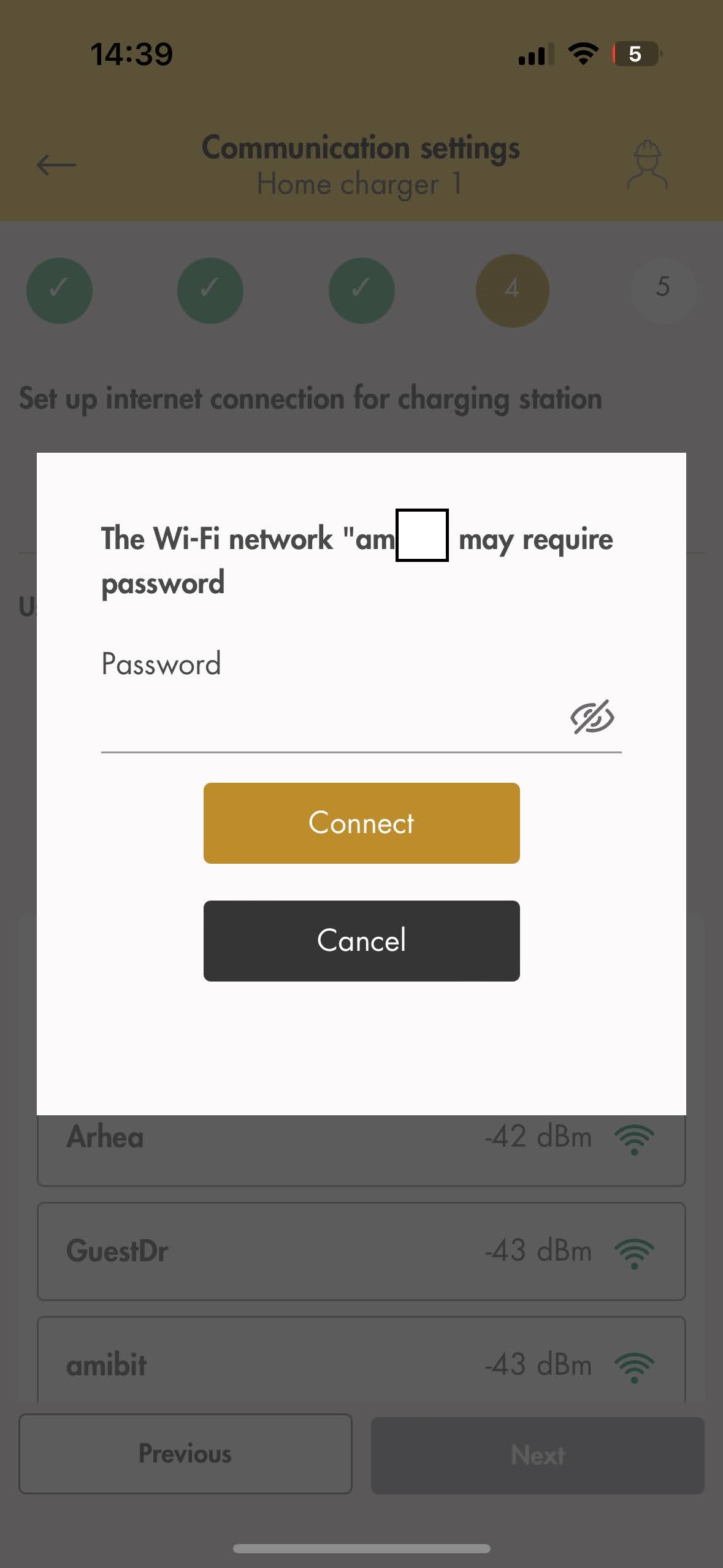

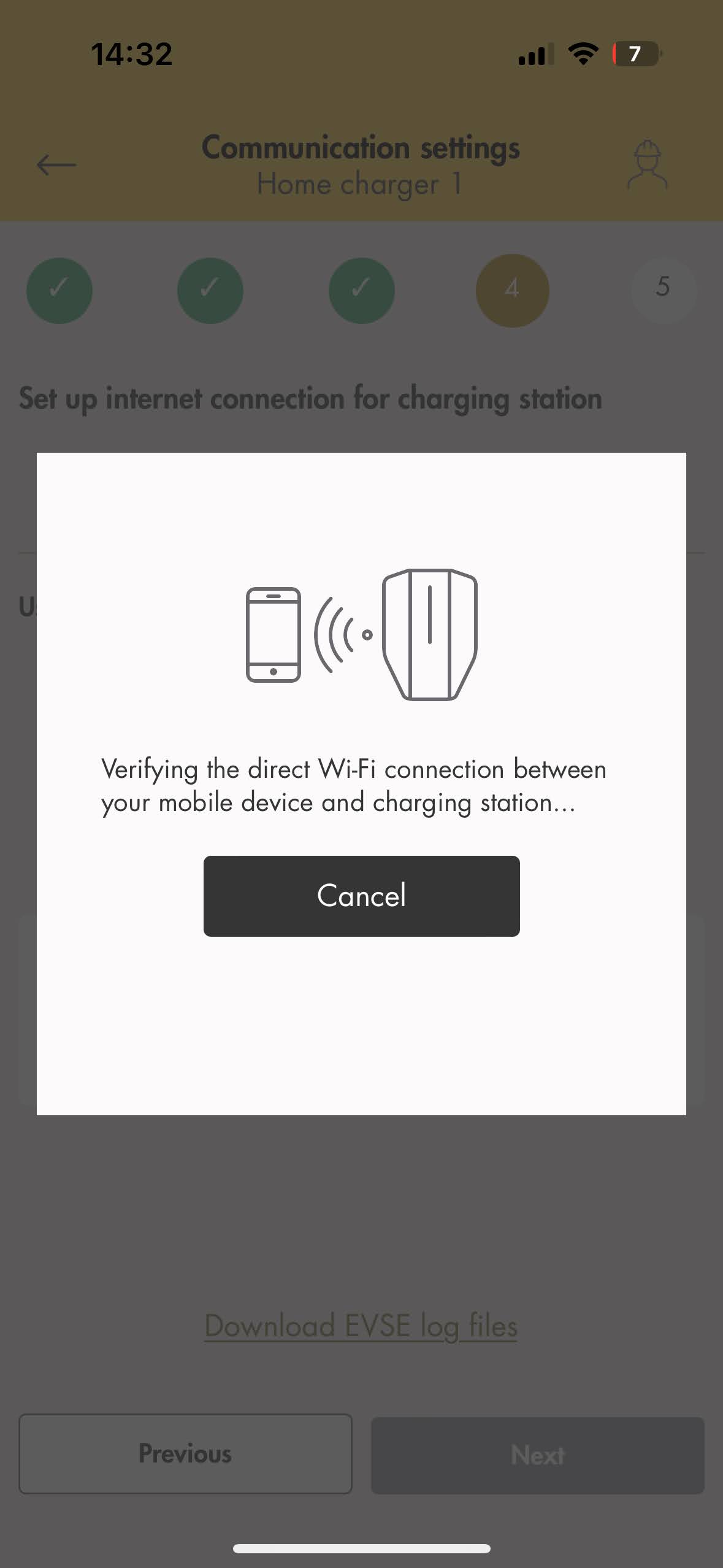

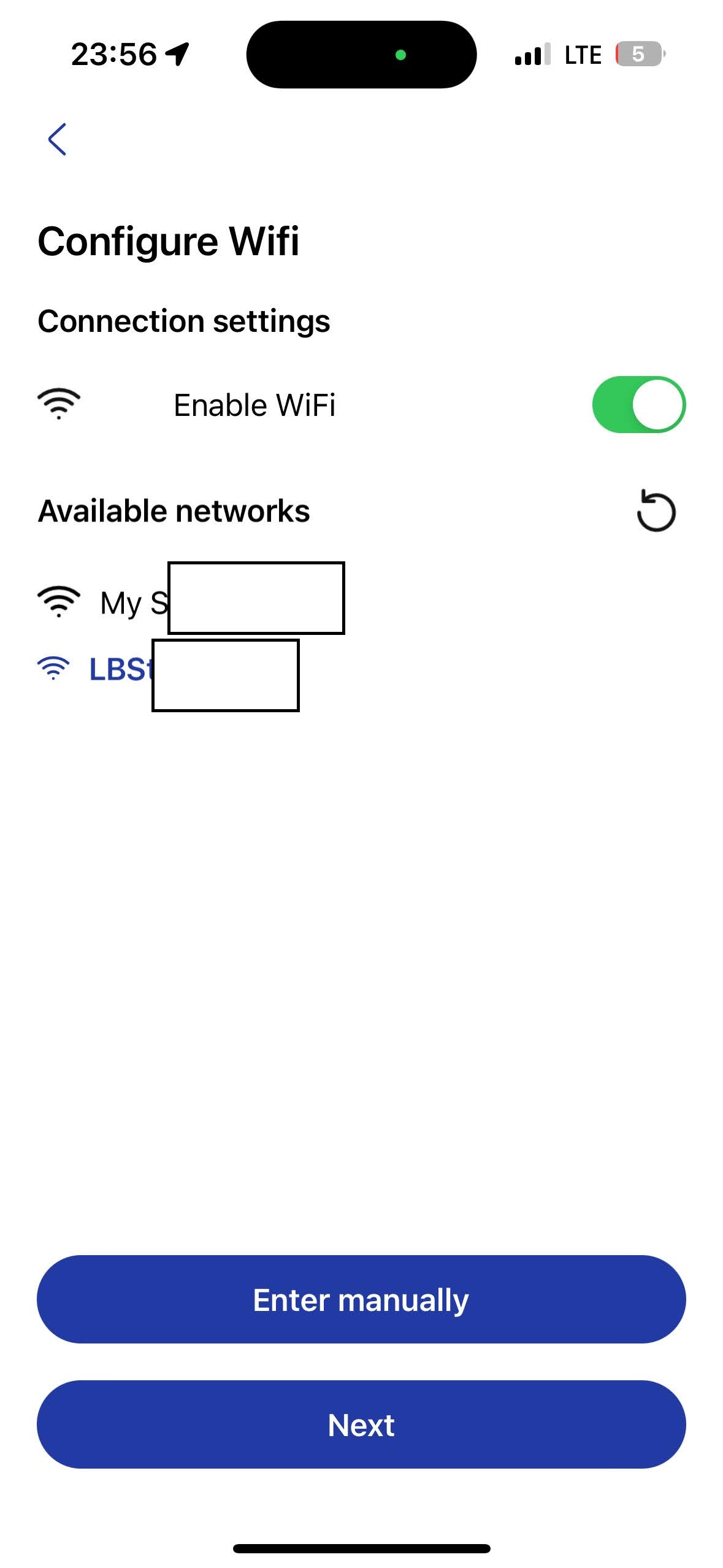

• Nakonfigurujte Wifi (vyberte Wifi a prihláste sa do siete Wifi a pripojte sa)

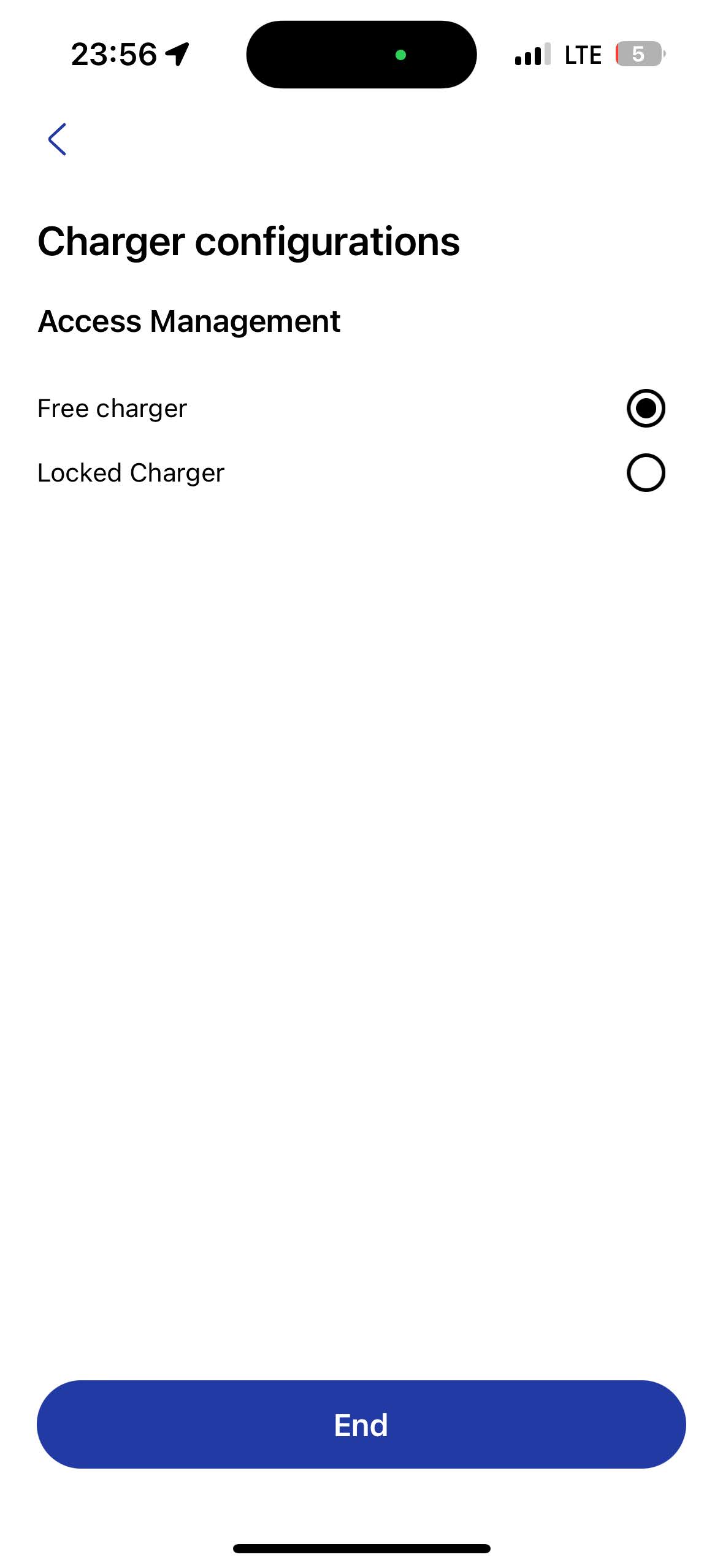

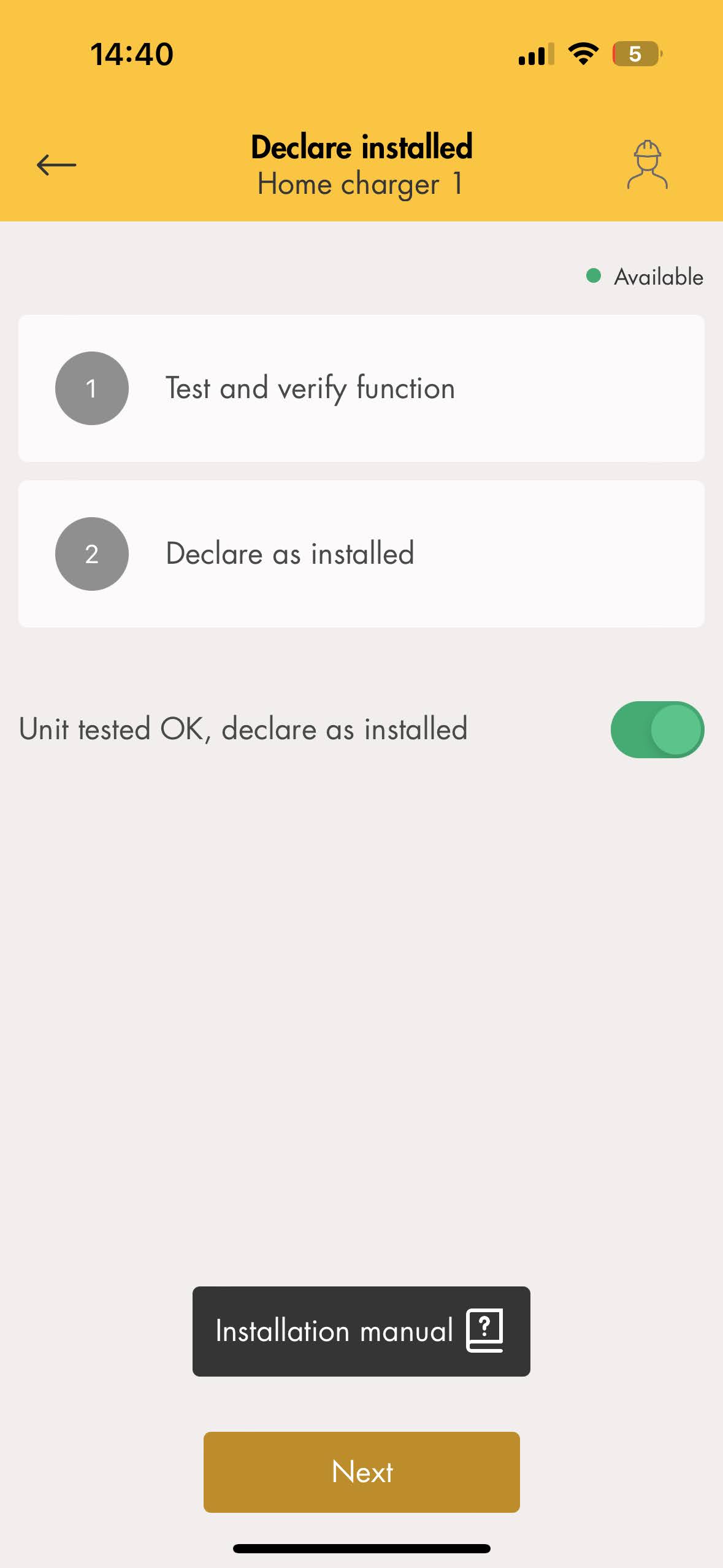

• Konfigurácie nabíjačky (konečný krok)

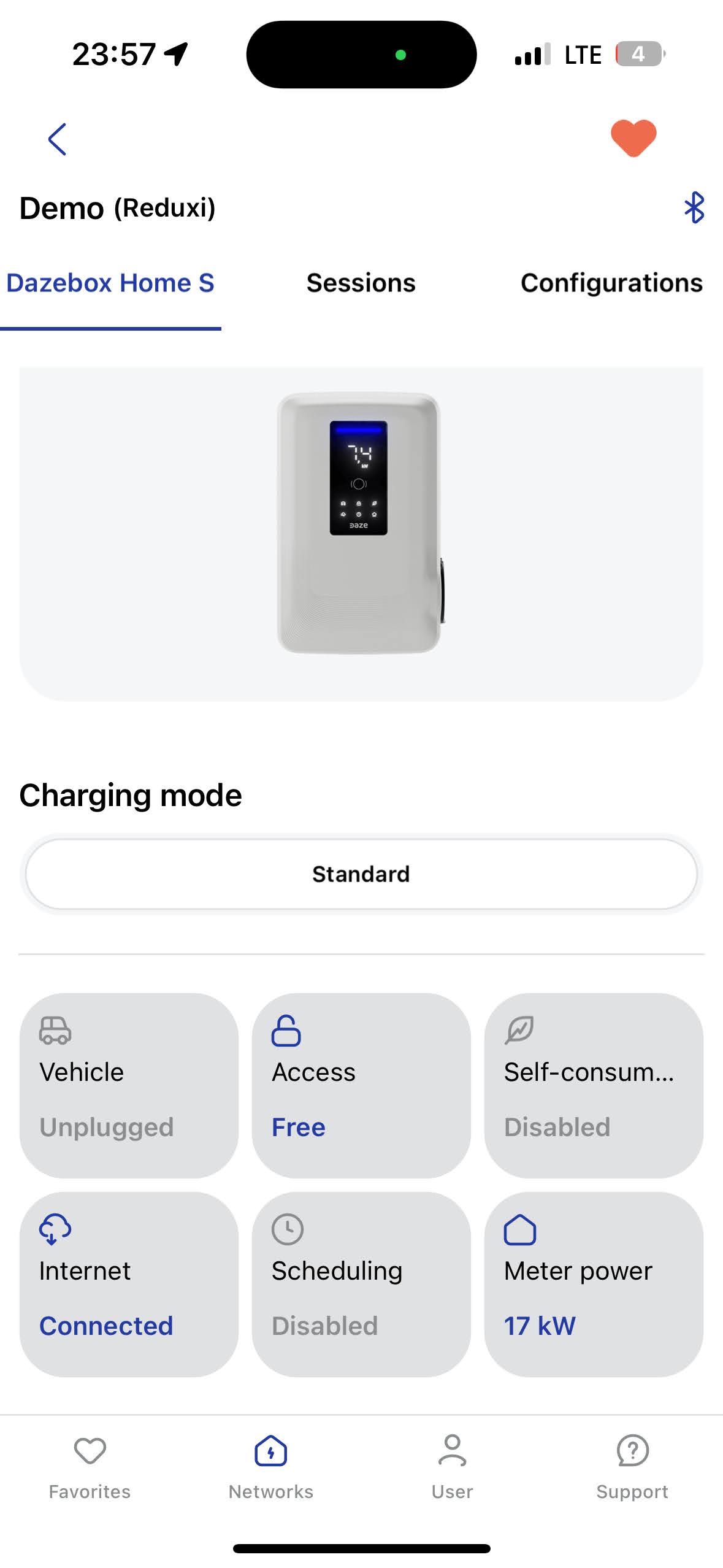

• Ponuka nabíjačky (novo pridané zariadenie)

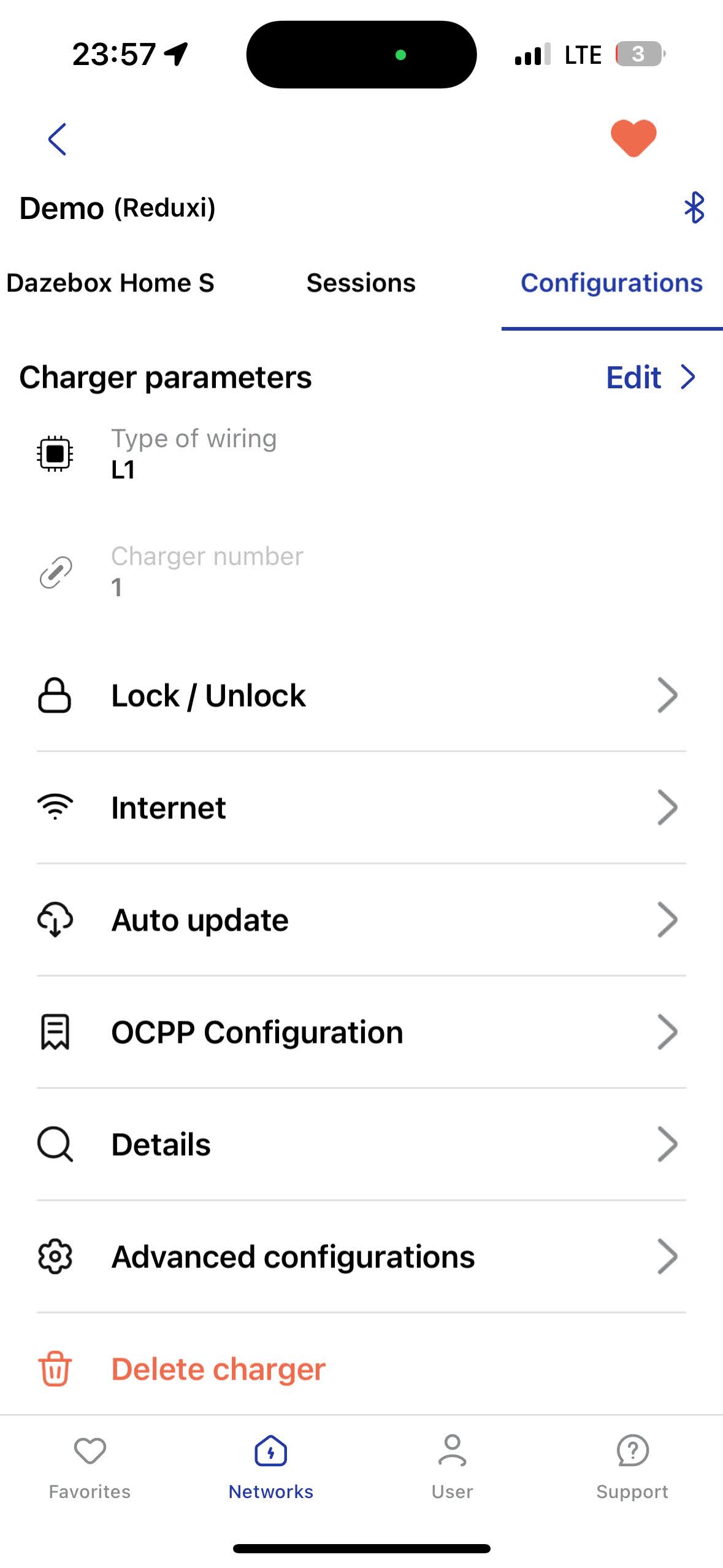

• Parametre nabíjačky (ďalšie nastavenia)

2.2 Získajte IP nabíjačky Daze

Aplikácia DAZE neposkytuje priame informácie o IP adrese, takže ich musíte získať z lokálneho smerovača.

Jednou z možností, ako získať adresu IP pre smerovač a nabíjačku DAZE, je skener Advanced IP.

Po získaní IP adresy nabíjačky DAZE je potrebné priradiť statickú IP na strane smerovača, aby sa predišlo prípadným budúcim nezrovnalostiam.

3. Modbus TCP/IP komunikácia medzi nabíjačkou DAZE a ovládačom Reduxi

3.1 Pridať zariadenie (nabíjačka DAZE)

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.

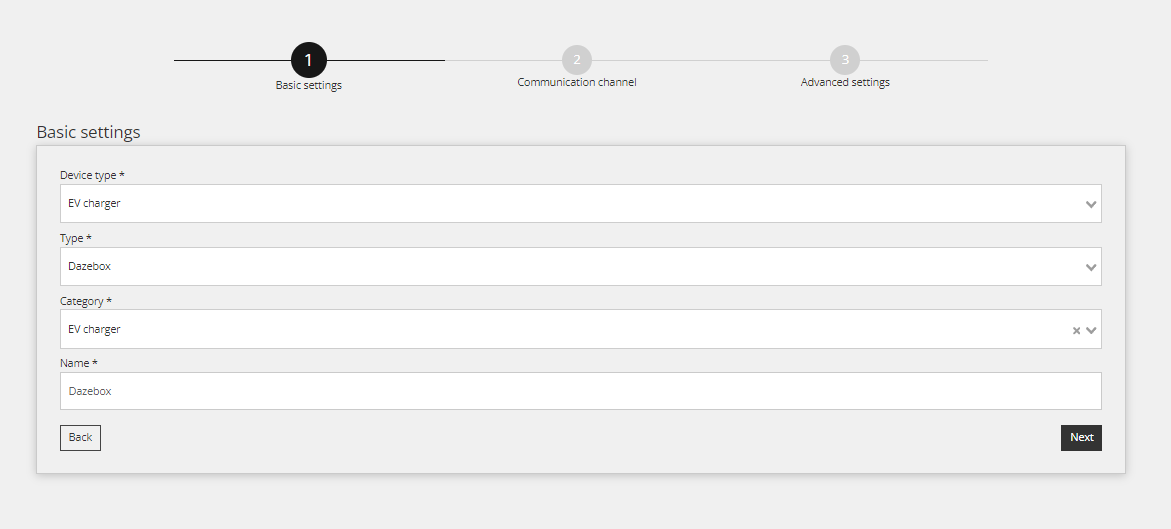

3.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

• Vyberte typ zariadenia: nabíjačka EV,
• Vyberte typ: Dazebox,
• a definujte názov.

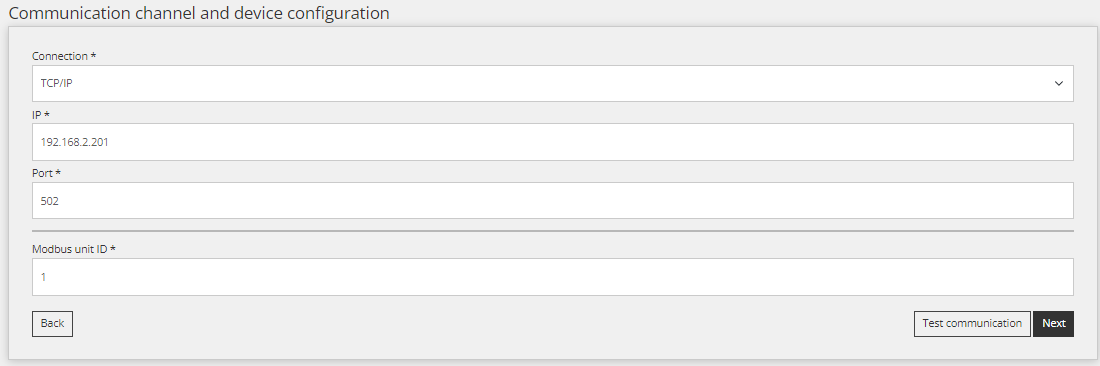

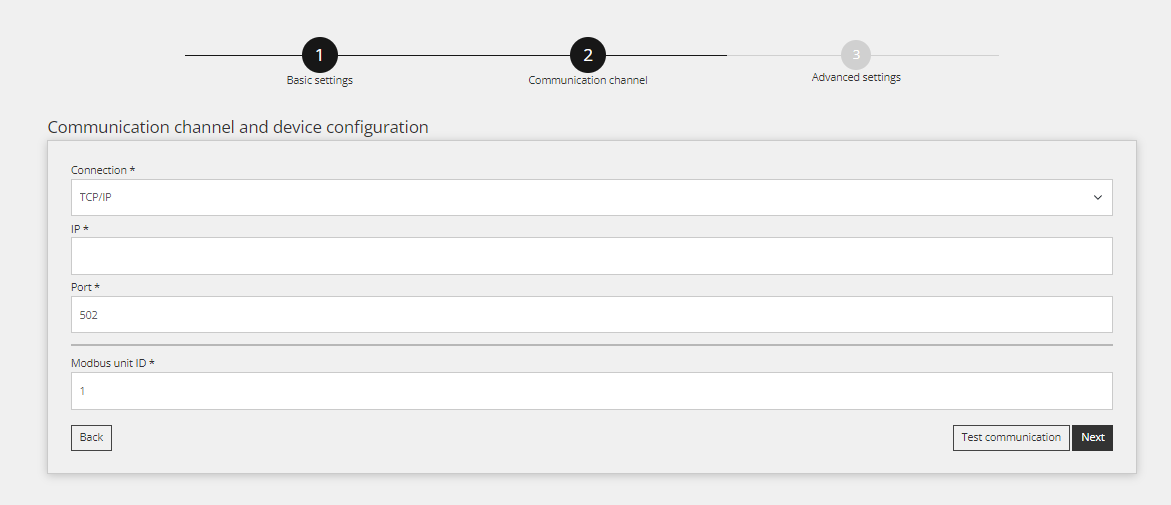

3.3 Konfigurácia zariadenia pre Modbus TCP/IP

Druhý krok sa používa pre komunikačný kanál, aby komunikácia Modbus TCP/IP fungovala správne. Najprv vyplňte získanú IP z bodu 2.2 a definujte Modbus ID, ktoré je štandardne nastavené na 1.

3.4 Testovanie komunikácie

Aby ste sa uistili, že je nadviazaná komunikácia Modbus TCP/IP, je možné vykonať test komunikácie pomocou tlačidla „Test communication button“ umiestneného vpravo dole za všetkými poľami komunikačného kanálu.

Existujú tri rôzne prípady komunikačnej odozvy.

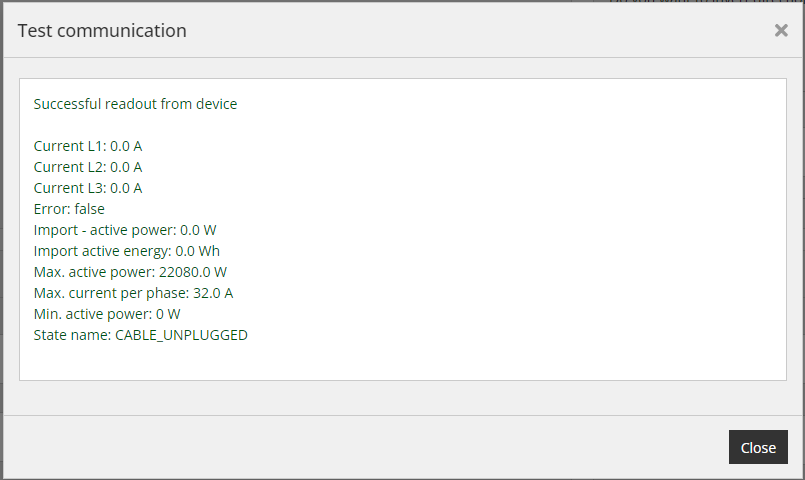

Prípad 1: Komunikácia funguje správne, čítajte:

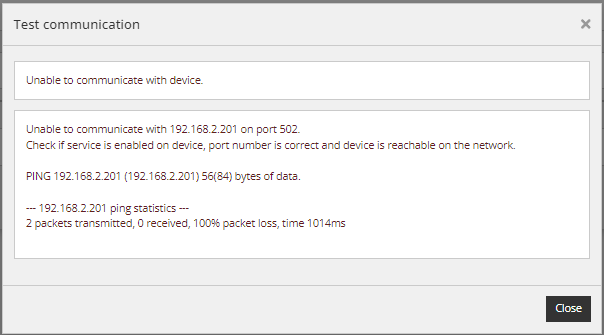

Prípad 2: Nie je možné komunikovať so zariadením na IP = 192.168.2.201, IP zariadenia je iná:

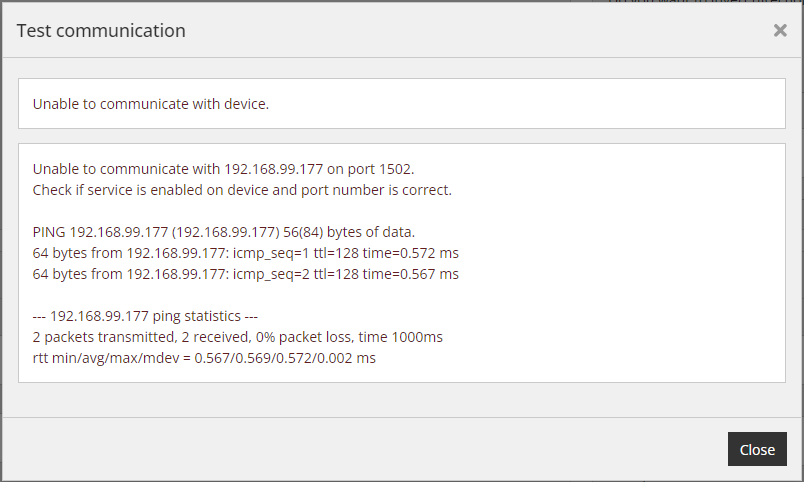

Prípad 3: Zvolený port nie je správny, skontrolujte port pre Modbus TCP/IP:

3.5 Predvolené parametre

Vyplňte rozšírené nastavenia a vyberte parametre zobrazené na obrázku nižšie. Nastavenia sa môžu líšiť v závislosti od potrieb miesta. Po dokončení kliknite na obrazovke na tlačidlo „Hotovo“.

3.6 Údaje zo zariadenia

Účelom tohto bodu je ukázať, ako skontrolovať hodnoty zo zariadenia. Toto sa vykonáva v časti „Zariadenie/Posledné meranie“.

Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať cez cloudovú aplikáciu Reduxi.
