Viacúrovňové vykonávanie DLM
Stratégie Reduxi umožňujú vykonávanie DLM na každej úrovni inštalácie, čím zabezpečujú ochranu a flexibilitu a prispievajú k výraznému zníženiu nákladov.
1 Úvod
So zvyšujúcou sa potrebou viacúrovňového DLM (dynamického riadenia záťaže) umožňuje systém Reduxi v rámci stratégií zabezpečiť obmedzenie na každej úrovni inštalácie, to znamená chrániť elektrické prvky každého prívodu pred poškodením.
2 Viacúrovňová ochrana DLM
Dosiahnutie viacúrovňovej ochrany závisí výlučne od konkrétnej inštalácie na lokalite. Pre každú novú úroveň prívodu/prívodov je potrebné definovať prispôsobenú stratégiu, aby boli splnené všetky bezpečnostné podmienky riadneho riadenia.
2.1 Príklad viacúrovňového DLM v systéme Reduxi
Predstavíme dva príklady, ktoré sa v praxi používajú najčastejšie.
2.1.1 Prípad s hlavným sieťovým inteligentným elektromerom
Nižšie je uvedený príklad so schémou dvojúrovňovej inštalácie:
Textový popis tohto obrázka

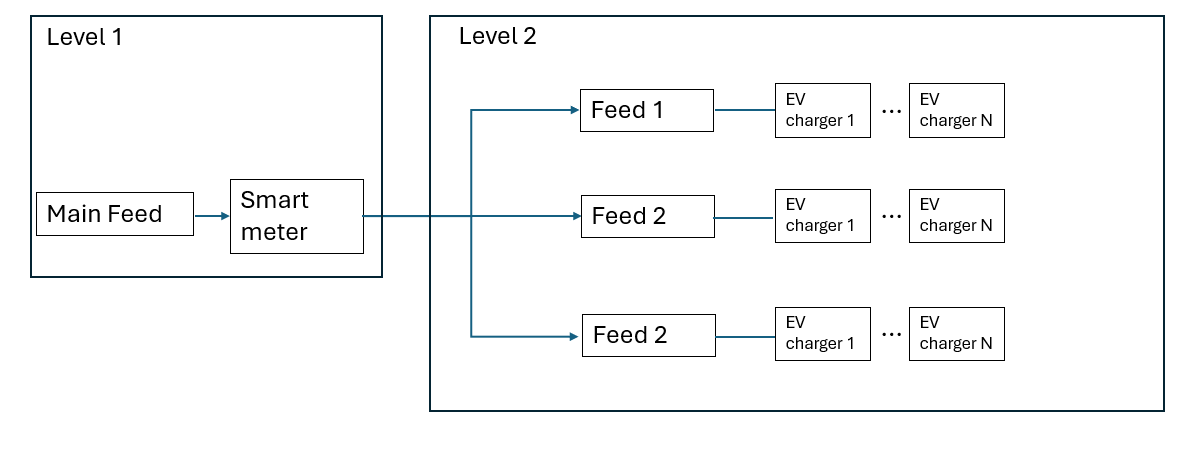

Schéma na bielom pozadí s dvoma veľkými obrysovými rámčekmi. Ľavý rámček s označením Level 1 obsahuje rámček Main Feed so šípkou k rámčeku Smart meter. Pravý rámček s označením Level 2 obsahuje tri riadky. Čiara od zariadenia Smart meter vedie doprava k zvislej čiare, ktorá sa so šípkami vetví na tri rámčeky: Feed 1, Feed 2, Feed 2 (tretí rámček je vytlačený ako Feed 2). Každý rámček prívodu je čiarou spojený s rámčekom EV charger 1, potom tri bodky, potom rámček EV charger N.
V tomto príklade sa merania z inteligentného elektromera odoberajú na hlavnom prívode, pričom jeden inteligentný elektromer zisťuje a meria spotrebu celej budovy. Pre sekundárne prívody na druhej úrovni sa merania získavajú (vypočítavajú) priamo z jednotlivých nabíjačiek elektromobilov, pričom súčet výkonu na každej nabíjačke funguje ako „virtuálny“ inteligentný elektromer pre daný prívod. Upozornenie (dôležité!), tento prístup platí iba vtedy, keď je prívod pripojený výlučne k nabíjačkám elektromobilov. V opačnom prípade budú merania nepresné.
Ako nastaviť stratégie pre tento príklad:
- Najprv je potrebné nastaviť všeobecnú stratégiu, ktorá zahŕňa inteligentný elektromer a všetky nabíjačky:
V aplikácii Reduxi Configurator v rámci Strategies for Reduxi Controller definujte riadené zariadenia (nabíjačky elektromobilov) a meracie zariadenie (inteligentný elektromer):
Riadené zariadenie (všetky nabíjačky elektromobilov):
Textový popis tohto obrázka

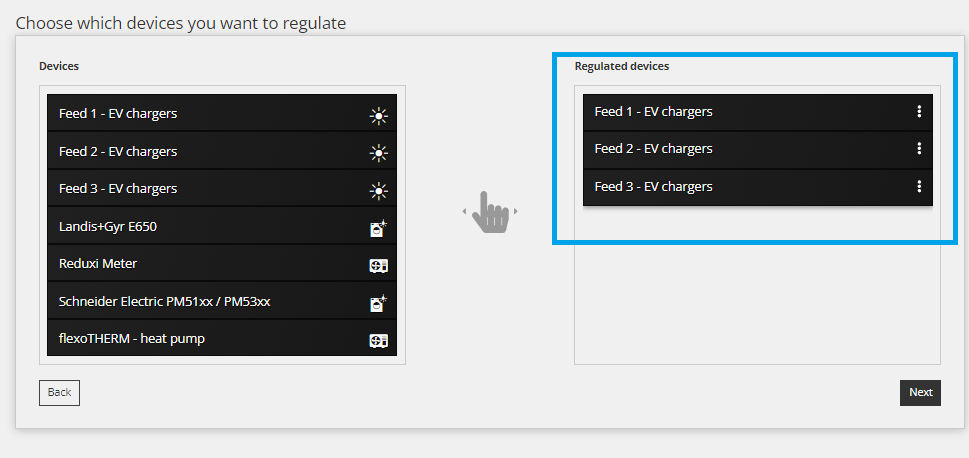

Snímka obrazovky kroku sprievodcu v aplikácii Reduxi Configurator (svetlá téma). Nadpis: Choose which devices you want to regulate. Ľavý zoznam s hlavičkou Devices a riadkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slnka), Landis+Gyr E650 (ikona elektromera s plusom), Reduxi Meter (ikona zariadenia), Schneider Electric PM51xx / PM53xx (ikona elektromera s plusom), flexoTHERM - heat pump (ikona zariadenia). V strede sivá ikona ruky so šípkami vľavo a vpravo. Pravý zoznam s hlavičkou Regulated devices, označený modrým obdĺžnikovým rámom, obsahuje tri riadky, každý s ikonou ponuky s tromi bodkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Tlačidlá: Back vľavo dole, Next vpravo dole.
Meracie zariadenie (inteligentný elektromer):
Textový popis tohto obrázka

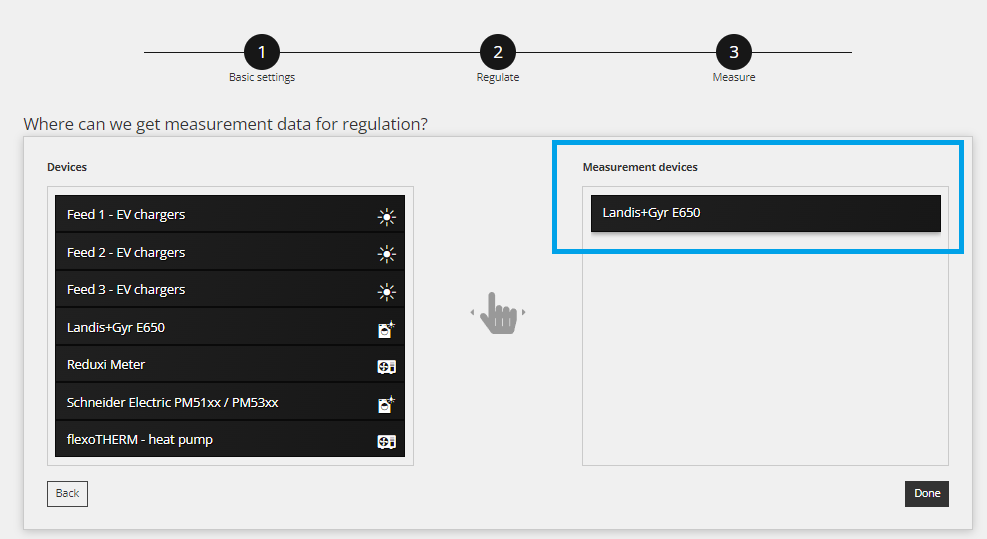

Snímka obrazovky kroku sprievodcu v aplikácii Reduxi Configurator (svetlá téma), krok 3 Measure. Lišta krokov s tromi čiernymi očíslovanými krúžkami: 1 Basic settings, 2 Regulate, 3 Measure. Otázka: Where can we get measurement data for regulation? Ľavý zoznam s hlavičkou Devices a riadkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slnka), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. V strede sivá ikona ruky so šípkami vľavo a vpravo. Pravý zoznam s hlavičkou Measurement devices, označený modrým obdĺžnikovým rámom, obsahuje jeden riadok: Landis+Gyr E650. Tlačidlá: Back vľavo dole, Done vpravo dole.
Nastavte limit exportu/importu pre všeobecnú stratégiu:
Textový popis tohto obrázka

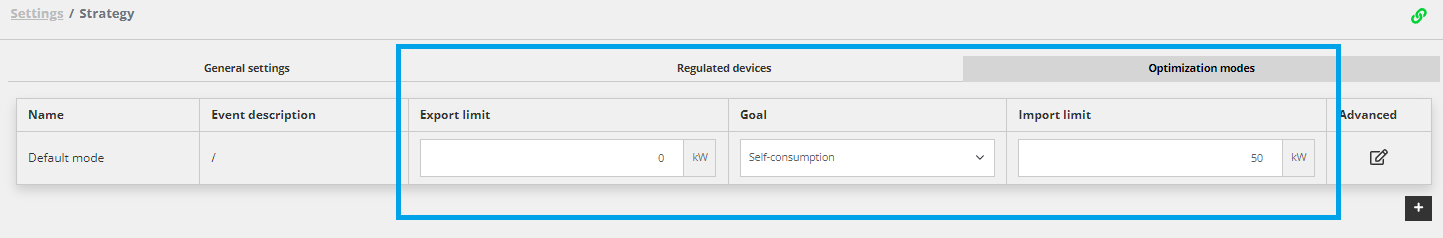

Snímka obrazovky stránky Reduxi Settings / Strategy s vybratou kartou „Optimization modes“ (na obrázku napísané ako „Optimzation modes“). Karty: General settings, Regulated devices, Optimzation modes (vybraná, sivé pozadie). Stĺpce tabuľky: Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden riadok: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (rozbaľovací zoznam); Import limit: 50 kW; Advanced: ikona úprav. Vpravo hore je zelená ikona prepojenia a pod tabuľkou čierne tlačidlo plus. Modrý obdĺžnik zvýrazňuje oblasť nad stĺpcami Export limit, Goal a Import limit. Tlačidlá: Back (vľavo), Save (vpravo). Text v pätičke vpravo dole: Pisarna - (name omitted) | PMU8-KOZF-LC5C-2JEB.
Definíciou stratégie je pokrytý všeobecný prípad a Reduxi Controller vypočíta zadanú hodnotu pre jednotlivé elektromobily s ohľadom na obmedzenia hlavného sieťového pripojenia.
- Potom je potrebné nastaviť konkrétnu stratégiu pre jednotlivý prívod:
V aplikácii Reduxi Configurator v rámci Strategies for Reduxi Controller definujte riadené zariadenie (nabíjačky elektromobilov prvého prívodu) a meracie zariadenie (nabíjačky elektromobilov na prvom prívode):
Riadené zariadenie (nabíjačky elektromobilov pre prívod 1):
Textový popis tohto obrázka

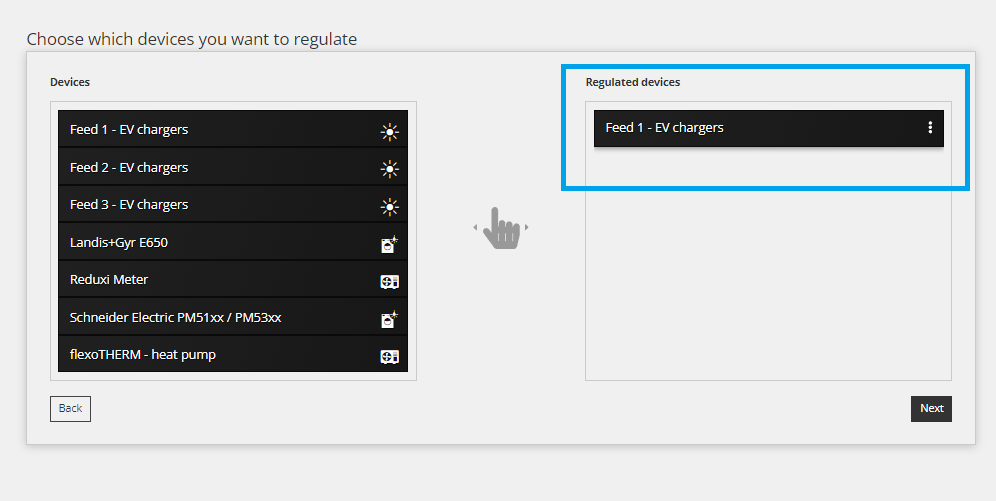

Snímka obrazovky kroku sprievodcu stratégiou Reduxi na výber regulovaných zariadení. Nadpis: „Choose which devices you want to regulate“. Ľavý panel „Devices“ uvádza: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (každý s ikonou podobnou slnku), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (každý s ikonou typu elektromer). Medzi panelmi je sivá ikona ruky s malými šípkami. Pravý panel „Regulated devices“ obsahuje jednu položku: Feed 1 - EV chargers s ikonou ponuky s tromi bodkami. Modrý obdĺžnik zvýrazňuje hlavičku „Regulated devices“ a túto položku. Tlačidlá: Back (vľavo dole), Next (vpravo dole).
Meracie zariadenie (nabíjačky elektromobilov pre prívod 1):
Textový popis tohto obrázka

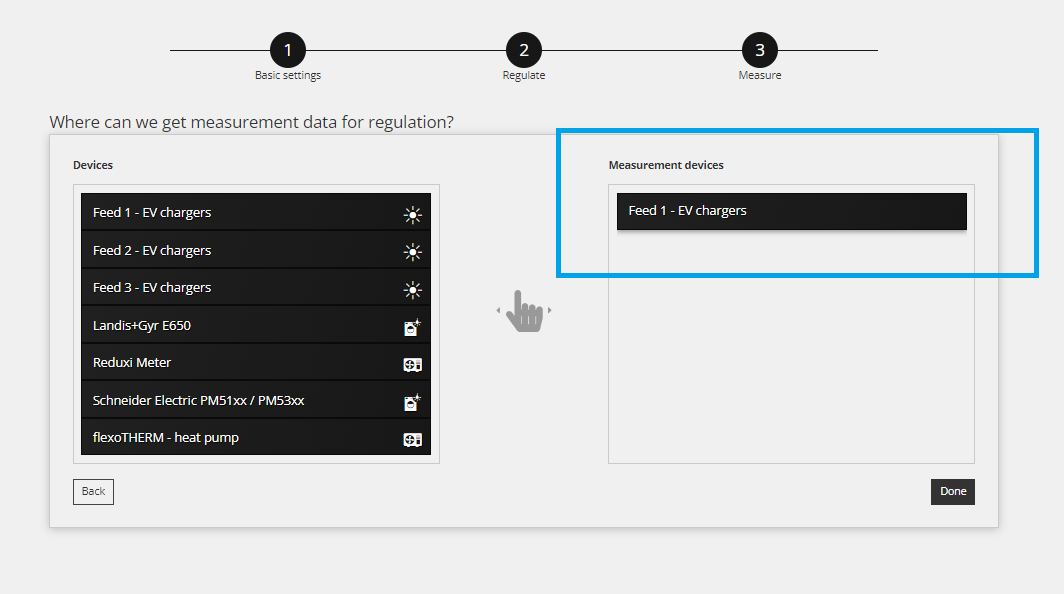

Snímka obrazovky kroku 3 z 3 sprievodcu stratégiou Reduxi. Ukazovateľ priebehu s krúžkami: 1 Basic settings, 2 Regulate, 3 Measure (3 je aktuálny krok). Nadpis: „Where can we get measurement data for regulation?“. Ľavý panel „Devices“ uvádza: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony podobné slnku), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump. Medzi panelmi je sivá ikona ruky s malými šípkami. Pravý panel „Measurement devices“ obsahuje jednu položku: Feed 1 - EV chargers. Modrý obdĺžnik zvýrazňuje hlavičku „Measurement devices“ a túto položku. Tlačidlá: Back (vľavo dole), Done (vpravo dole).
V prípade potreby nastavte limit exportu/importu pre konkrétnu stratégiu prívodu:
Textový popis tohto obrázka

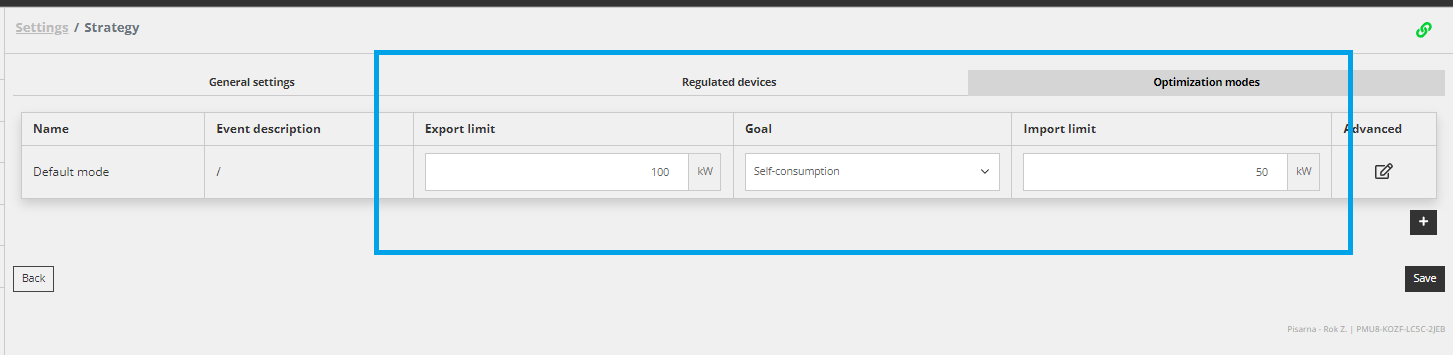

Snímka obrazovky stránky Strategy v aplikácii Reduxi Configurator (svetlá téma). Navigačná cesta: Settings / Strategy. Vpravo hore zelená ikona prepojenia. Tri karty: General settings, Regulated devices (vybraná), Optimization modes (sivá). Tabuľka so stĺpcami Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden riadok: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (rozbaľovací zoznam); Import limit: 50 kW; Advanced: ikona úprav. Pod tabuľkou vpravo je čierne tlačidlo so znamienkom plus. Modrý obdĺžnikový rám obklopuje stĺpce Export limit, Goal a Import limit spolu s oblasťou hlavičky kariet nad nimi.
Rovnaký postup je potrebné použiť pre prívody 2 a 3, výsledkom je spolu štyri definované stratégie. Systém Reduxi tak bude mať všetky potrebné informácie na bezpečné vykonávanie DLM. Upozorňujeme, že pre každú nabíjačku elektromobilov vypočíta Reduxi Controller v reálnom čase dve zadané hodnoty odvodené od jednotlivej stratégie, ktorá danú nabíjačku zahŕňa. Reduxi Controller vždy použije nižšiu zadanú hodnotu, čím zaistí maximálnu ochranu.
2.1.2 Prípad s inteligentnými elektromermi na nižších úrovniach
Nižšie je uvedený príklad so schémou dvojúrovňovej inštalácie:
Textový popis tohto obrázka
Schéma na bielom pozadí s dvoma veľkými obrysovými rámčekmi. Ľavý rámček s označením Level 1 obsahuje jeden rámček Main Feed. Čiara od Main Feed vedie doprava do zvislej čiary, ktorá sa so šípkami vetví na tri rámčeky v pravom rámčeku s označením Level 2: Smart meter 1, Smart meter 2, Smart meter 3. Každý rámček inteligentného elektromera je čiarou spojený s rámčekom Feed 1, Feed 2 alebo Feed 3. Každý rámček prívodu je čiarou spojený s rámčekom EV charger 1, potom tri bodky, potom rámček EV charger N.
V tomto príklade sa merania z inteligentných elektromerov odoberajú na prívodoch nižšej úrovne, pričom tri inteligentné elektromery zisťujú a merajú spotrebu jednotlivých prívodov. Na získanie (výpočet) meraní hlavného prívodu sa spotreby nižších prívodov sčítajú a fungujú ako „virtuálny“ sieťový inteligentný elektromer.
Ako nastaviť stratégie pre tento príklad:
- Najprv je potrebné nastaviť všeobecnú stratégiu, ktorá zahŕňa „virtuálny“ inteligentný elektromer ako súčet troch inteligentných elektromerov nižšej úrovne a všetky nabíjačky elektromobilov.
V aplikácii Reduxi Configurator v rámci Strategies for Reduxi Controller definujte riadené zariadenie (všetky nabíjačky elektromobilov) a meracie zariadenie („virtuálny“ inteligentný elektromer):
Riadené zariadenie (všetky nabíjačky elektromobilov):
Textový popis tohto obrázka
Snímka obrazovky kroku sprievodcu v aplikácii Reduxi Configurator (svetlá téma). Nadpis: Choose which devices you want to regulate. Ľavý zoznam s hlavičkou Devices a riadkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slnka), Landis+Gyr E650 (ikona elektromera s plusom), Reduxi Meter (ikona zariadenia), Schneider Electric PM51xx / PM53xx (ikona elektromera s plusom), flexoTHERM - heat pump (ikona zariadenia). V strede sivá ikona ruky so šípkami vľavo a vpravo. Pravý zoznam s hlavičkou Regulated devices, označený modrým obdĺžnikovým rámom, obsahuje tri riadky, každý s ikonou ponuky s tromi bodkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers. Tlačidlá: Back vľavo dole, Next vpravo dole.
Meracie zariadenie (virtuálny inteligentný elektromer):
Textový popis tohto obrázka

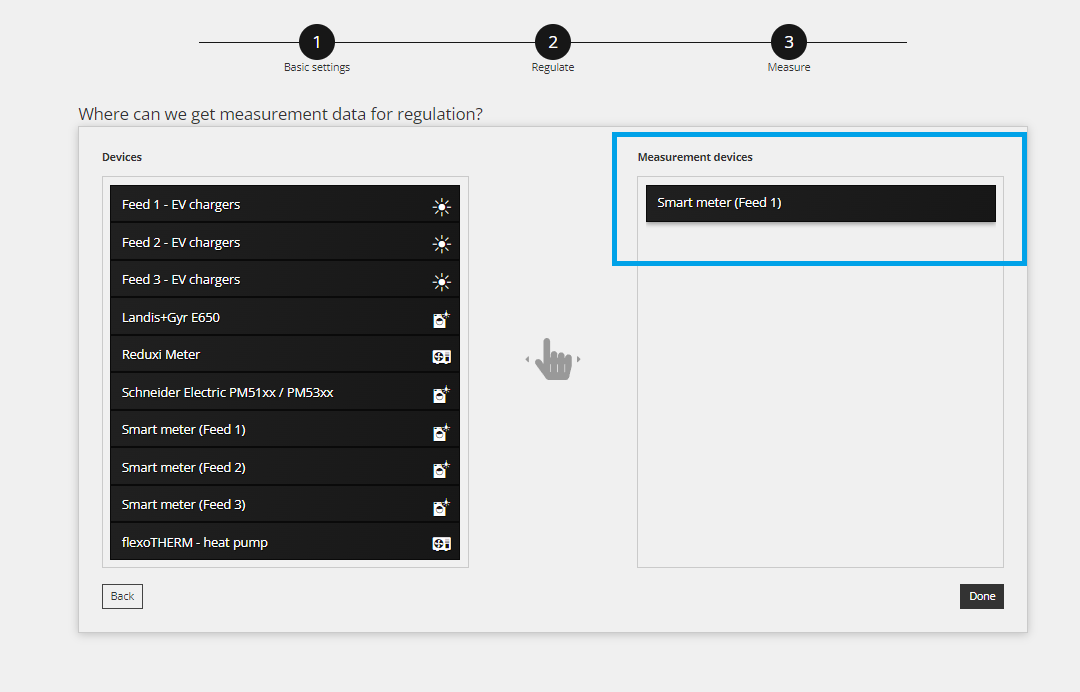

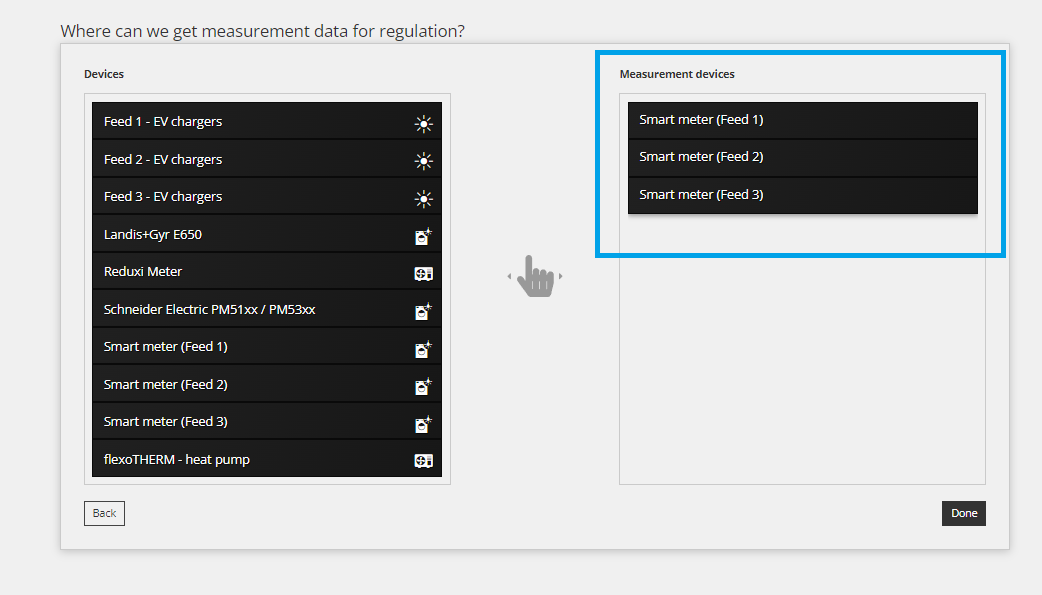

Snímka obrazovky sprievodcu v aplikácii Reduxi Configurator (svetlá téma). Otázka: Where can we get measurement data for regulation? Ľavý zoznam s hlavičkou Devices a riadkami: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (ikony slnka), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3), flexoTHERM - heat pump. V strede sivá ikona ruky so šípkami vľavo a vpravo. Pravý zoznam s hlavičkou Measurement devices, označený modrým obdĺžnikovým rámom, obsahuje tri riadky: Smart meter (Feed 1), Smart meter (Feed 2), Smart meter (Feed 3). Tlačidlá: Back vľavo dole, Done vpravo dole.
Nastavte limit exportu/importu pre všeobecnú stratégiu:
Textový popis tohto obrázka
Snímka obrazovky stránky Reduxi Settings / Strategy s vybratou kartou „Optimization modes“ (na obrázku napísané ako „Optimzation modes“). Karty: General settings, Regulated devices, Optimzation modes (vybraná, sivé pozadie). Stĺpce tabuľky: Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden riadok: Name: Default mode; Event description: /; Export limit: 100 kW; Goal: Self-consumption (rozbaľovací zoznam); Import limit: 50 kW; Advanced: ikona úprav. Vpravo hore je zelená ikona prepojenia a pod tabuľkou čierne tlačidlo plus. Modrý obdĺžnik zvýrazňuje oblasť nad stĺpcami Export limit, Goal a Import limit. Tlačidlá: Back (vľavo), Save (vpravo). Text v pätičke vpravo dole: Pisarna - (name omitted) | PMU8-KOZF-LC5C-2JEB.
- Potom je potrebné nastaviť konkrétnu stratégiu pre jednotlivý prívod:
V aplikácii Reduxi Configurator v rámci Strategies for Reduxi Controller definujte riadené zariadenia (nabíjačky elektromobilov prvého prívodu) a meracie zariadenia (nabíjačky elektromobilov na prvom prívode):
Riadené zariadenie (inteligentný elektromer prívodu 1):
Textový popis tohto obrázka
Snímka obrazovky kroku sprievodcu stratégiou Reduxi na výber regulovaných zariadení. Nadpis: „Choose which devices you want to regulate“. Ľavý panel „Devices“ uvádza: Feed 1 - EV chargers, Feed 2 - EV chargers, Feed 3 - EV chargers (každý s ikonou podobnou slnku), Landis+Gyr E650, Reduxi Meter, Schneider Electric PM51xx / PM53xx, flexoTHERM - heat pump (každý s ikonou typu elektromer). Medzi panelmi je sivá ikona ruky s malými šípkami. Pravý panel „Regulated devices“ obsahuje jednu položku: Feed 1 - EV chargers s ikonou ponuky s tromi bodkami. Modrý obdĺžnik zvýrazňuje hlavičku „Regulated devices“ a túto položku. Tlačidlá: Back (vľavo dole), Next (vpravo dole).
Meracie zariadenie (nabíjačky elektromobilov pre prívod 1):
Textový popis tohto obrázka
Snímka obrazovky sprievodcu v aplikácii Reduxi Configurator (svetlá téma), krok 3 Measure. Lišta krokov s tromi čiernymi očíslovanými krúžkami: 1 Basic settings, 2 Regulate, 3 Measure. Otázka: Where can we get measurement data for regulation? Ľavý zoznam s hlavičkou Devices a riadkami: Feed 1 - EV chargers (ikona slnka), Feed 2 - EV chargers (ikona slnka), Feed 3 - EV chargers (ikona slnka), Landis+Gyr E650 (ikona elektromera s plusom), Reduxi Meter (ikona zariadenia), Schneider Electric PM51xx / PM53xx (ikona elektromera s plusom), Smart meter (Feed 1) (ikona elektromera s plusom), Smart meter (Feed 2) (ikona elektromera s plusom), Smart meter (Feed 3) (ikona elektromera s plusom), flexoTHERM - heat pump (ikona zariadenia). V strede sivá ikona ruky so šípkami vľavo a vpravo. Pravý zoznam s hlavičkou Measurement devices, označený modrým obdĺžnikovým rámom, obsahuje jeden riadok: Smart meter (Feed 1). Tlačidlá: Back vľavo dole, Done vpravo dole.
V prípade potreby nastavte limit exportu/importu pre konkrétnu stratégiu prívodu:
Textový popis tohto obrázka
Snímka obrazovky stránky Strategy v aplikácii Reduxi Configurator (svetlá téma). Navigačná cesta: Settings / Strategy. Vpravo hore zelená ikona prepojenia. Tri karty: General settings, Regulated devices (vybraná), Optimization modes (sivá). Tabuľka so stĺpcami Name, Event description, Export limit, Goal, Import limit, Advanced. Jeden riadok: Name: Default mode; Event description: /; Export limit: 0 kW; Goal: Self-consumption (rozbaľovací zoznam); Import limit: 50 kW; Advanced: ikona úprav. Pod tabuľkou vpravo je čierne tlačidlo so znamienkom plus. Modrý obdĺžnikový rám obklopuje stĺpce Export limit, Goal a Import limit spolu s oblasťou hlavičky kariet nad nimi.
Rovnaký postup je potrebné použiť pre prívody 2 a 3, výsledkom je spolu štyri definované stratégie. Systém Reduxi tak bude mať všetky potrebné informácie na bezpečné vykonávanie DLM. Upozorňujeme, že pre každú nabíjačku elektromobilov vypočíta Reduxi Controller v reálnom čase dve zadané hodnoty odvodené od jednotlivej stratégie, ktorá danú nabíjačku zahŕňa. Reduxi Controller vždy použije nižšiu zadanú hodnotu, čím zaistí maximálnu ochranu.
Ďalšie informácie nájdete na odkaze Reduxi Configurator.
Na vizualizáciu údajov získaných zo zariadenia sa používa cloudová aplikácia: Reduxi Cloud.
