SG kontakty regulujú tepelné čerpadlo Mitsubishi Ecodan prostredníctvom Reduxi Gateway pomocou výstupných signálov relé. Využitím flexibilných tepelných čerpadiel môžeme znížiť náklady na elektrickú energiu o 30 %.

1. Komponenty na vytvorenie spojenia medzi regulátorom Reduxi a tepelným čerpadlom Mitsubishi Ecodan.

Na vytvorenie spojenia medzi riadiacou jednotkou Reduxi a tepelným čerpadlom Mitsubishi Ecodan používateľ potrebuje:

1. Ovládač Reduxi
2. Zariadenie Reduxi Gateway s 3x (30:1A) snímačmi prúdu (CT)

Na uvedenie prevádzkových režimov tepelného čerpadla do prevádzky je potrebné najprv pridať (pripojiť) zariadenie Reduxi Gateway k regulátoru Reduxi. Pripojenie môže byť vytvorené bezdrôtovo (WLAN) alebo drôtovo pomocou kábla UTP (LAN). Viac informácií o pripojení nájdete na stránke . Pripojenie brány k riadiacej jednotke. Zariadenie Reduxi Gateway obsahuje aj snímače prúdu 3x(30:1A) (transformátor), ktoré sa používajú na meranie elektrického prúdu (t. j. výkonu) pre každú fázu tepelného čerpadla. Okrem toho sa dva reléové výstupy používajú na generovanie signálov na kontakty SG-ready, ktoré ovplyvňujú prevádzkové režimy tepelného čerpadla.

2. Pripojenie zariadenia Reduxi Gateway k miestnej internetovej sieti

Symbolický obrázok celého pripojenia od regulátora Reduxi k tepelnému čerpadlu je zobrazený nižšie:

Ďalšie informácie o pripojení zariadenia Reduxi Gateway nájdete na tomto odkaze: Ako nakonfigurovať zariadenie Reduxi Gatway.

3. Pripojenie relé zariadení Reduxi GW na kontakty SG-ready tepelného čerpadla

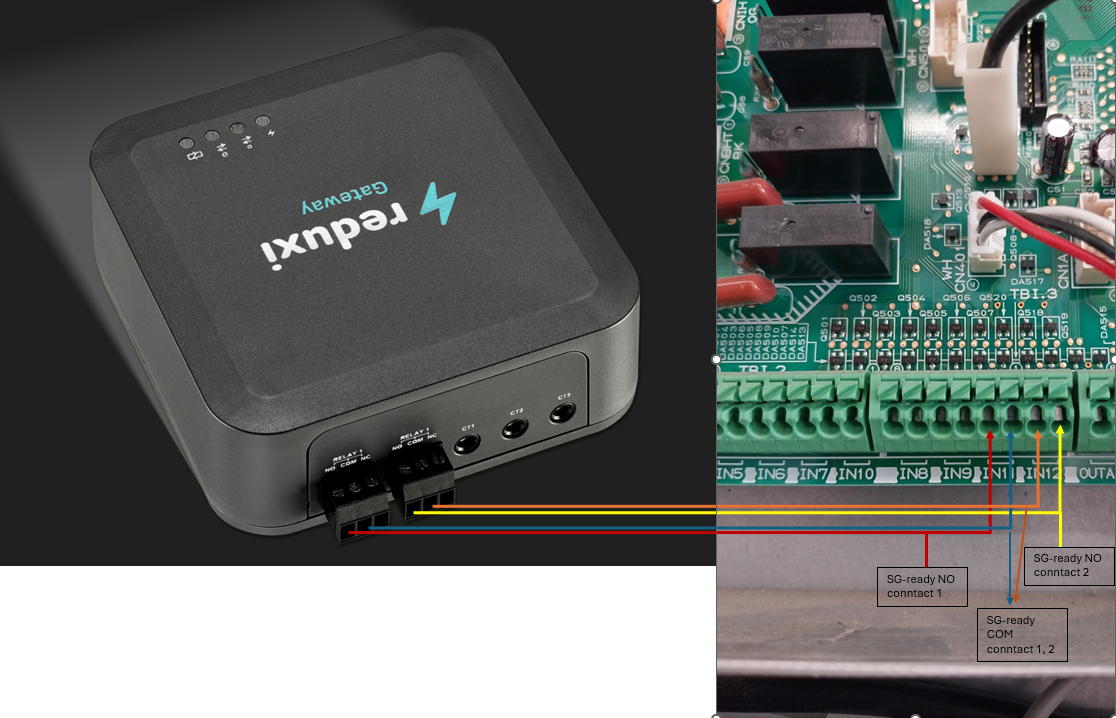

Na fyzické pripojenie relé zariadenia Reduxi Gateway ku kontaktom SG-ready na tepelnom čerpadle je nevyhnutné určiť presné umiestnenie kontaktov SG-ready na doske plošných spojov tepelného čerpadla. Ako je znázornené na nasledujúcom obrázku, sú znázornené presné polohy kontaktov SG-ready na doske plošných spojov tepelného čerpadla Mitsubishi Ecodan spolu s ich presným pripojením k zariadeniu Reduxi Gateway.

Upozornenie: Zariadenie Reduxi Gateway umožňuje používať reléové výstupy ako trvalo uzavreté " Normálne uzavreté - NC " alebo otvorené " normálne otvorené - NO ", zatiaľ čo v prípade tepelného zariadenia Mitsubishi Ecodan používame NO kontakty.

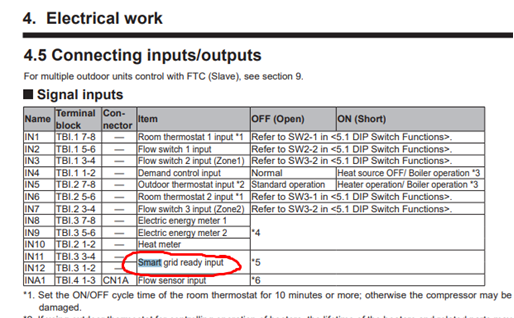

Dodatočná tabuľka pre špecifikáciu kontaktov pripravených na SG:

4. Zariadenie Reduxi Gateway ako merač s prúdovými senzormi

Snímače prúdu (CT) sú súčasťou súpravy so zariadením Reduxi Gateway a musia byť pripojené k trom vstupom pre každú fázu, ako je znázornené na obrázku nižšie.

Snímač prúdu pokrýva jednotlivé fázy (L1, L2, L3) tepelného čerpadla, obrázok nižšie:

5. Pridanie tepelného čerpadla ako nového zariadenia v konfigurátore Reduxi

Ak chcete pridať nové tepelné čerpadlo ako zariadenie alebo upraviť existujúce, postupujte podľa týchto krokov, ktoré sú podrobne uvedené v jednotlivých bodoch nižšie.

5.1 Pridanie zariadenia

Prihláste sa lokálne do konfigurátora Reduxi v riadiacej jednotke a stlačte tlačidlo Pridať zariadenie.

5.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné parametre zariadenia, ktoré chcete pridať:

• Typ zariadenia: HVAC,
• Typ: Redxi merač
• Názov: Zadajte názov zariadenia.

5.3 Základné nastavenia

5.4 Komunikačný kanál

Prvá časť nastavenia komunikačného kanála je určená na pripojenie zariadenia Reduxi Gateway k Reduxi contoller. Vyplňte polia, ako sú zobrazené na obrázku nižšie (vyplnia sa automaticky).

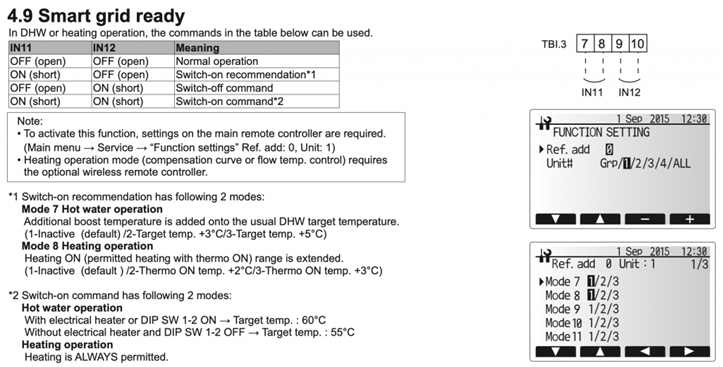

Logika kombinácie signálov SG-ready:

Druhá časť komunikačného kanála je určená pre aktuálne nastavenia senzorov zariadenia Reduxi Gateway, kde pre všetky aktuálne senzory vyberieme možnosť "Auto detect from gateway".

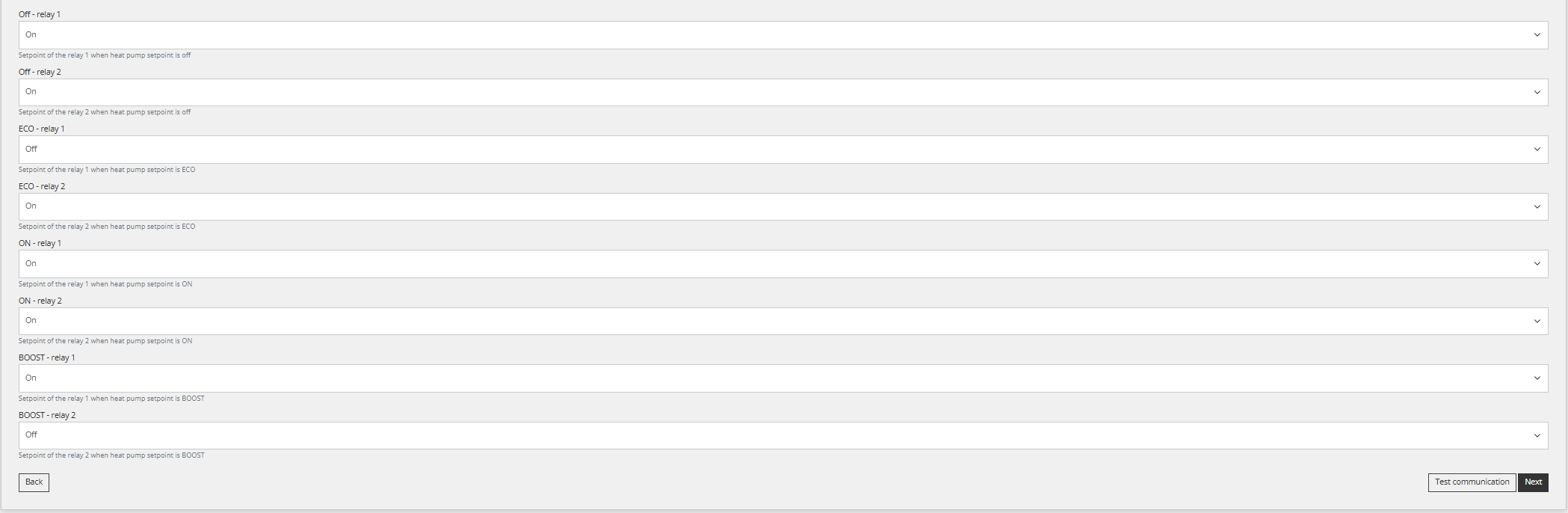

Logika kombinácie signálov relé na zariadení Reduxi GW:

5.5 Komunikačný test

Test komunikácie sa vykonáva pomocou tlačidla "Test komunikácie", ktoré sa nachádza vpravo dole za všetkými poliami parametrov komunikačného kanála.

Komunikačný test môže priniesť dve odpovede:

1. Komunikácia funguje správne, obrázok nižšie:

2. Komunikácia nefunguje správne, obrázok nižšie:

5.6 Rozšírené nastavenia

Rozšírené nastavenie je ľubovoľné a závisí od špecifických potrieb miesta, kde je nainštalovaný ovládač Reduxi. Po dokončení všetkých rozšírených nastavení stlačte tlačidlo "Hotovo" vpravo dole.

5.7 Posledné merania

Po úspešnom nadviazaní komunikácie so zariadením môžeme ako ďalší test skontrolovať hodnoty na zariadení. To sa vykoná kliknutím na výber zariadenia na domovskej obrazovke, kde v stromovej štruktúre vyberieme nové pridané tepelné čerpadlo.

Ak chceme, aby sa zariadenie spravovalo pomocou stratégie, režim správy musí byť nastavený na "Automaticky", ale ak prepneme na manuálny režim, môžeme testovať fungovanie rôznych stavov.

Po úspešnom pridaní zariadenia a kontrole hodnôt je možné zariadenie kontrolovať a ovládať prostredníctvom aplikácie Reduxi.
