Typické prípady použitia riešenia Reduxi
1 Riaďte nabíjanie svojho elektromobilu

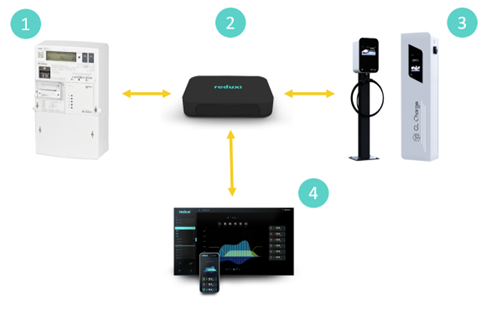

Textový popis tohto obrázkaSchéma so štyrmi očíslovanými prvkami na bielom pozadí, prepojenými žltými obojsmernými šípkami. 1: biely merač elektriny s displejom a tlačidlami (model nie je čitateľný). 2: čierne zariadenie Reduxi (logo reduxi hore). 3: dve nabíjačky elektromobilov, čierna stĺpová nabíjačka s obrazovkou a nabíjacím káblom a biela nástenná nabíjačka s vytlačeným textom CL Charge. 4: softvérový dashboard Reduxi na monitore a telefóne so zobrazeným farebným grafom a zoznamom tlačidiel. Šípky: medzi 1 a 2, medzi 2 a 3 a od 2 nadol na 4. |
Textový popis tohto obrázkaTyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tromi zvislými pruhmi ako posuvníky, každý s okrúhlou mincou so znakom eura v inej výške (ľavý pruh: stred, stredný pruh: nízko, pravý pruh: vysoko). Symbol riadenia podľa cien. Znížte náklady Textový popis tohto obrázkaMalá tyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tyrkysovou vlnovou krivkou s jednou vysokou špičkou uprostred a nízkymi časťami po oboch stranách. Krátka červená čiara označuje vrchol špičky, dve zelené zakrivené šípky smerujú od špičky nadol na obe strany a po stranách sú dve krátke zelené vodorovné čiary. Symbol zníženia špičky. Nabíjanie pri nižších cenách Textový popis tohto obrázkaMalá tyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tyrkysovou vlnovou krivkou, ktorá začína vysokou špičkou vľavo a smerom doprava klesá. Červená vodorovná čiara prechádza hore na úrovni prvej špičky. Symbol čiary limitu nad kolísajúcou krivkou. Obmedzenie výkonu zo siete |
- Pripojte Reduxi (2) k inteligentnému elektromeru (1)
- Pripojte Reduxi (2) k nabíjacej stanici (3)
- Riaďte nabíjací výkon (3), aby ste:
- Znížili náklady (nabíjanie v čase nižšej ceny energie)
- Dbali na to, aby ste nepreťažili maximálny výkon zo siete (zníženie nabíjacieho výkonu, keď iné zariadenia používajú elektrinu)
- Analyzovali údaje vo webovej alebo mobilnej aplikácii (4)
2 Riaďte svoj vykurovací program

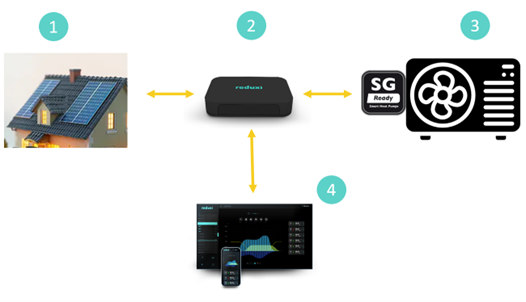

Textový popis tohto obrázkaSchéma so štyrmi očíslovanými prvkami na bielom pozadí, prepojenými žltými obojsmernými šípkami. 1: fotografia domu so solárnymi panelmi na streche. 2: čierne zariadenie Reduxi (logo reduxi hore). 3: ikona čiernej vonkajšej jednotky tepelného čerpadla s ventilátorom a odznakom SG Ready (text: SG, Ready, Smart Heat Pumps) vľavo od nej. 4: softvérový dashboard Reduxi na monitore a telefóne so zobrazeným farebným grafom a zoznamom tlačidiel. Šípky: medzi 1 a 2, medzi 2 a 3 a od 2 nadol na 4. |
Textový popis tohto obrázkaTyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tromi zvislými pruhmi ako posuvníky, každý s okrúhlou mincou so znakom eura v inej výške (ľavý pruh: stred, stredný pruh: nízko, pravý pruh: vysoko). Symbol riadenia podľa cien. Znížte náklady Textový popis tohto obrázkaTyrkysová ikona na bielom pozadí: obrys zaobleného štvorca so slnkom nad naklonený solárnym panelom nakresleným ako mriežka. Symbol solárnej energie. Využívajte elektrinu, ktorú vyrobíte Textový popis tohto obrázkaMalá tyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tyrkysovou vlnovou krivkou s jednou vysokou špičkou uprostred a nízkymi časťami po oboch stranách. Krátka červená čiara označuje vrchol špičky, dve zelené zakrivené šípky smerujú od špičky nadol na obe strany a po stranách sú dve krátke zelené vodorovné čiary. Symbol zníženia špičky. Vykurovanie pri nižších cenách |
- Pripojte Reduxi (2) k fotovoltickej elektrárni (1)
- Pripojte Reduxi (2) k tepelnému čerpadlu (3)
- Riaďte tepelné čerpadlo (3), aby ste:
- Znížili náklady (využívanie elektriny vyrobenej fotovoltickou elektrárňou a/alebo riadenie elektrárne podľa dynamických cien elektriny)
- Zvýšili svoju sebestačnosť a pomohli životnému prostrediu
- Zachovali komfort a zároveň riadili náklady
- Analyzovali údaje vo webovej alebo mobilnej aplikácii (4)
3 Staňte sa plne sebestačnými a zarábajte

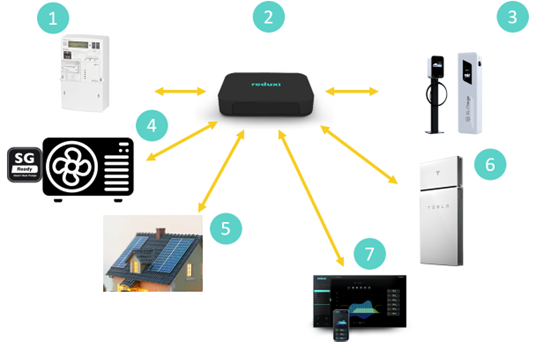

Textový popis tohto obrázkaSchéma so siedmimi očíslovanými prvkami na bielom pozadí. Uprostred hore 2: čierne zariadenie Reduxi. Žlté obojsmerné šípky ho spájajú s: 1: biely merač elektriny (vľavo hore); 3: dve nabíjačky elektromobilov, čierna stĺpová nabíjačka a biela nástenná nabíjačka (vpravo hore); 4: čierna vonkajšia jednotka tepelného čerpadla s odznakom SG Ready (vľavo); 5: dom so solárnymi panelmi na streche (vľavo dole); 6: biela stojatá domáca batéria; 7: softvérový dashboard Reduxi na monitore a telefóne s farebným grafom (dole). |
Textový popis tohto obrázkaTyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tromi zvislými pruhmi ako posuvníky, každý s okrúhlou mincou so znakom eura v inej výške (ľavý pruh: stred, stredný pruh: nízko, pravý pruh: vysoko). Symbol riadenia podľa cien. Znížte náklady a zarábajte Textový popis tohto obrázkaTyrkysová ikona na bielom pozadí: obrys zaobleného štvorca so slnkom nad naklonený solárnym panelom nakresleným ako mriežka. Symbol solárnej energie. Využívajte elektrinu, ktorú vyrobíte Textový popis tohto obrázkaMalá tyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s tyrkysovou vlnovou krivkou s jednou vysokou špičkou uprostred a nízkymi časťami po oboch stranách. Krátka červená čiara označuje vrchol špičky, dve zelené zakrivené šípky smerujú od špičky nadol na obe strany a po stranách sú dve krátke zelené vodorovné čiary. Symbol zníženia špičky. Používajte elektrinu pri nižších cenách Textový popis tohto obrázkaMalá tyrkysová ikona na bielom pozadí: obrys zaobleného štvorca so sivou batériou s tyrkysovými prúžkami nabitia, obklopenou dvoma kruhovými šípkami (symbol cyklu nabíjania a vybíjania). Uložte prebytočnú energiu Textový popis tohto obrázkaMalá tyrkysová ikona na bielom pozadí: obrys zaobleného štvorca s čiarovou kresbou stožiara vedenia vysokého napätia (elektrický stožiar). Posielajte svoju energiu do siete pri vysokých cenách |
- Pripojte Reduxi (2) ku všetkým svojim inteligentným energetickým zariadeniam (elektromer (1), nabíjacia stanica (3), tepelné čerpadlo (4), solárna elektráreň (5) a batériový systém na ukladanie energie (6))
- Riaďte všetky zariadenia, aby ste:
- Znížte náklady
- Stali sa sebestačnými ukladaním energie v batériovom úložisku
- Zarábali obchodovaním s elektrickou energiou a spoluprácou na podporných službách
4 Konkrétny príklad pripojenia

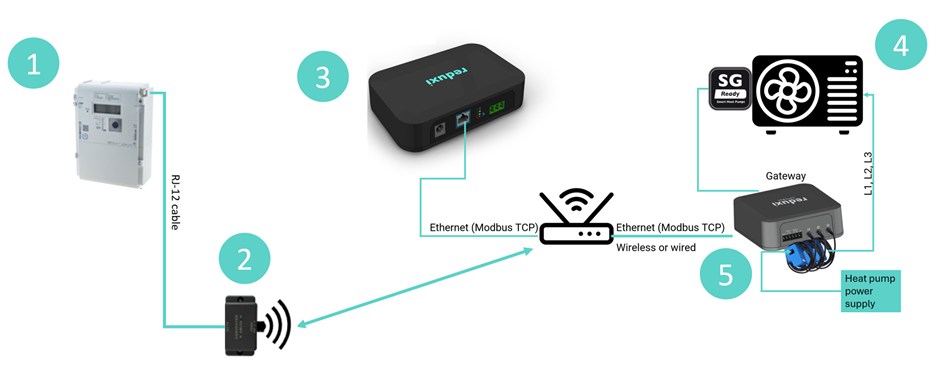

Textový popis tohto obrázka
Schéma zapojenia s piatimi očíslovanými prvkami na bielom pozadí, nakreslená tyrkysovými čiarami. 1: biely merač elektriny, prepojený čiarou s označením RJ-12 cable s prvkom 2. 2: malé čierne zariadenie so symbolom rádiových vĺn vedľa neho, prepojené obojsmernou šípkou s ikonou routera (symbol bezdrôtovej komunikácie). 3: čierne zariadenie Reduxi so sieťovou zásuvkou, portom Ethernet a zelenými číslicami displeja na boku; jeho port Ethernet je prepojený čiarou s označením Ethernet (Modbus TCP) s routerom. Router je prepojený druhou čiarou s označením Ethernet (Modbus TCP) s textom Wireless or wired pod ňou so zariadením označeným Gateway (čierny Reduxi Gateway s tromi modrými prúdovými svorkami, prvok 5). 4: čierna vonkajšia jednotka tepelného čerpadla s odznakom SG Ready (Smart Heat Pumps). Gateway je čiarou prepojený so stranou tepelného čerpadla s odznakom SG Ready a čiara s označením L1, L2, L3 vedie od prúdových svoriek k tepelnému čerpadlu. Tyrkysový rámček s označením Heat pump power supply je čiarou pripojený k prúdovým svorkám (5).
- Pripojte merač energie (Iskraemeco AM550) (1) k prevodníku P1-WiFi (2) pripojenému k lokálnej sieti
- Pripojte Reduxi Gateway (5) k rovnakej lokálnej sieti káblovým alebo bezdrôtovým pripojením
- Pripojte Reduxi Gateway (5) k tepelnému čerpadlu (4) cez kontakty SmartGrid (SG) Ready pomocou reléových výstupov a merajte prúd tepelného čerpadla pomocou prúdových transformátorov
- Pripojte Reduxi Controller (3) k rovnakej lokálnej sieti a riaďte zariadenie
