Integrujte Reduxi s nabíjačkou ABB Terra Wall-Box cez Wi-Fi s využitím protokolu Modbus TCP/RTU alebo OCPP. Flexibilita Reduxi umožňuje zníženie nákladov až o 30 %.
1. Nainštalujte aplikáciu TerraConfig
1.1 Platforma TerraConfig:
https://abb.installer.chargedot.com/#/login
1.2 Aplikácia je dostupná v obchode Google Store:
https://play.google.com/store/apps/details?id=com.abbemobility.terraconfig
1.3 Aplikácia je dostupná na Apple App Store:
https://apps.apple.com/us/app/terraconfig/id6443887124
2. Pripojte sa k aplikácii TerraConfig

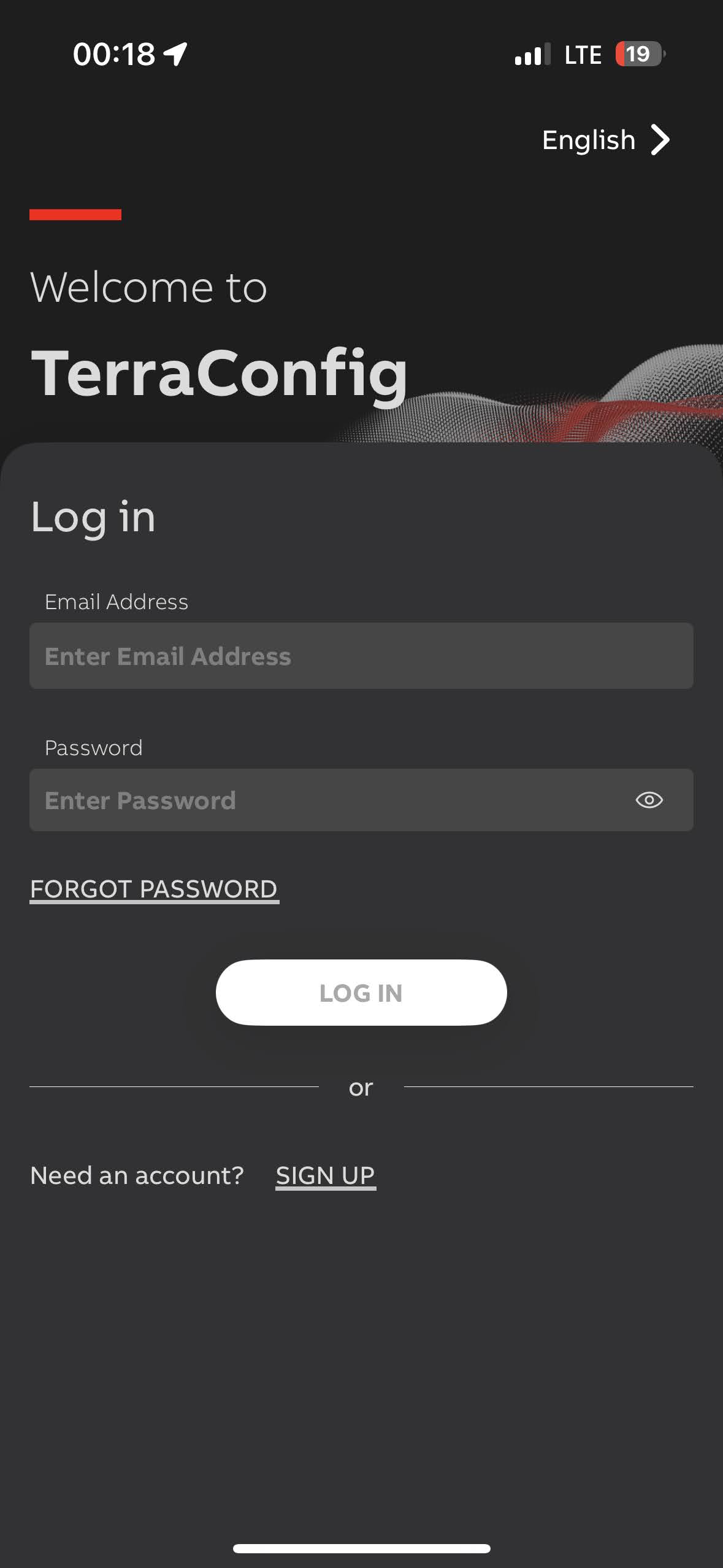

2.1 Prihlásenie/registrácia do aplikácie TerraConfig
Otvorte aplikáciu a buď sa prihláste, alebo si zaregistrujte nový účet kliknutím na tlačidlo 'REGISTRÁCIA' a potom sa prihláste.
2.1.1 Nastavenia nabíjačky TerraConfig
Po prihlásení je potrebné vykonať konfiguráciu aplikácie TerraConfig.

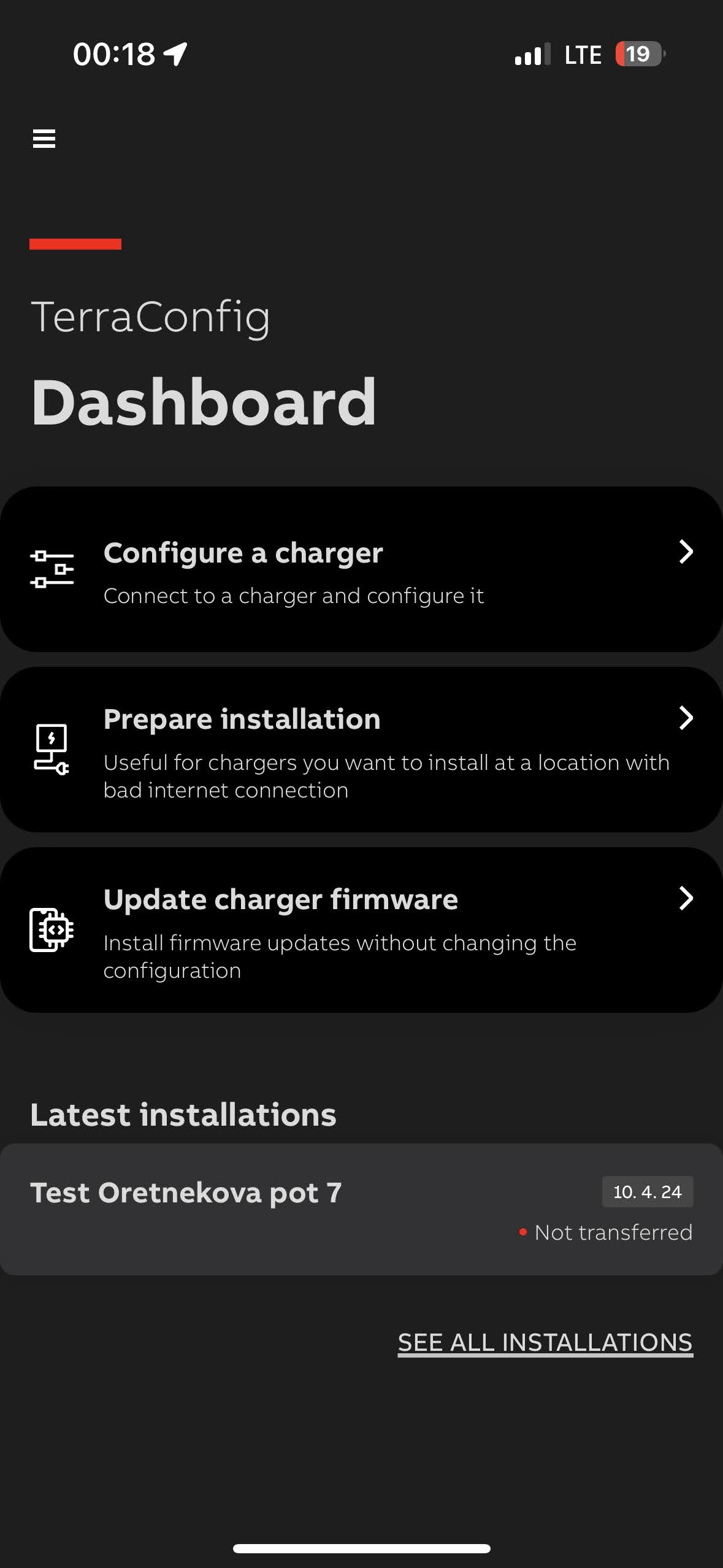

- Dashboard (kliknite na Konfigurovať nabíjačku):
- Pripojte k nabíjačke (dostupné zariadenie):
- Vyplňte základné nastavenia:

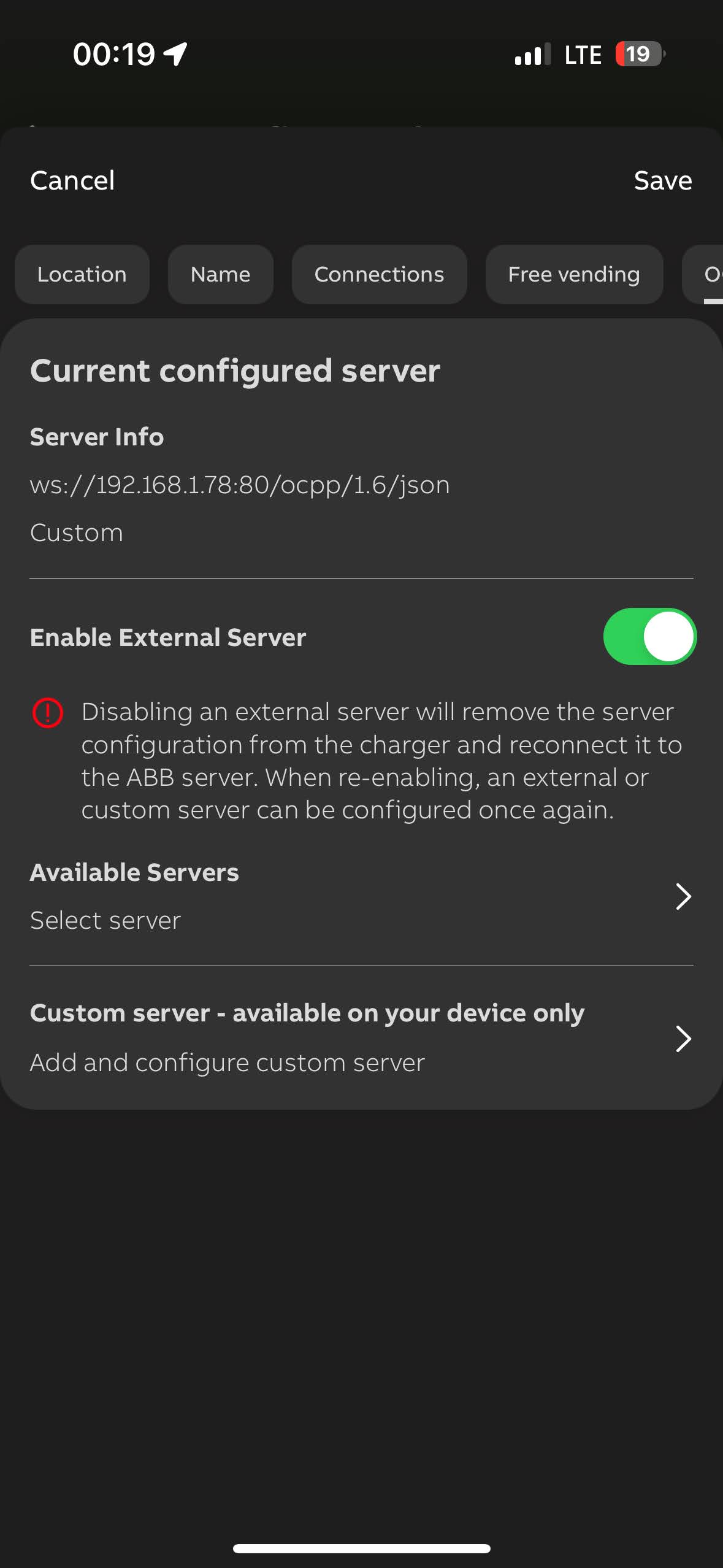

2.1.2 Parametre servera OCPP nabíjačky TerraConfig
- Povoľte externý server.
- OCPP url server sa získava z radiča Reduxi.

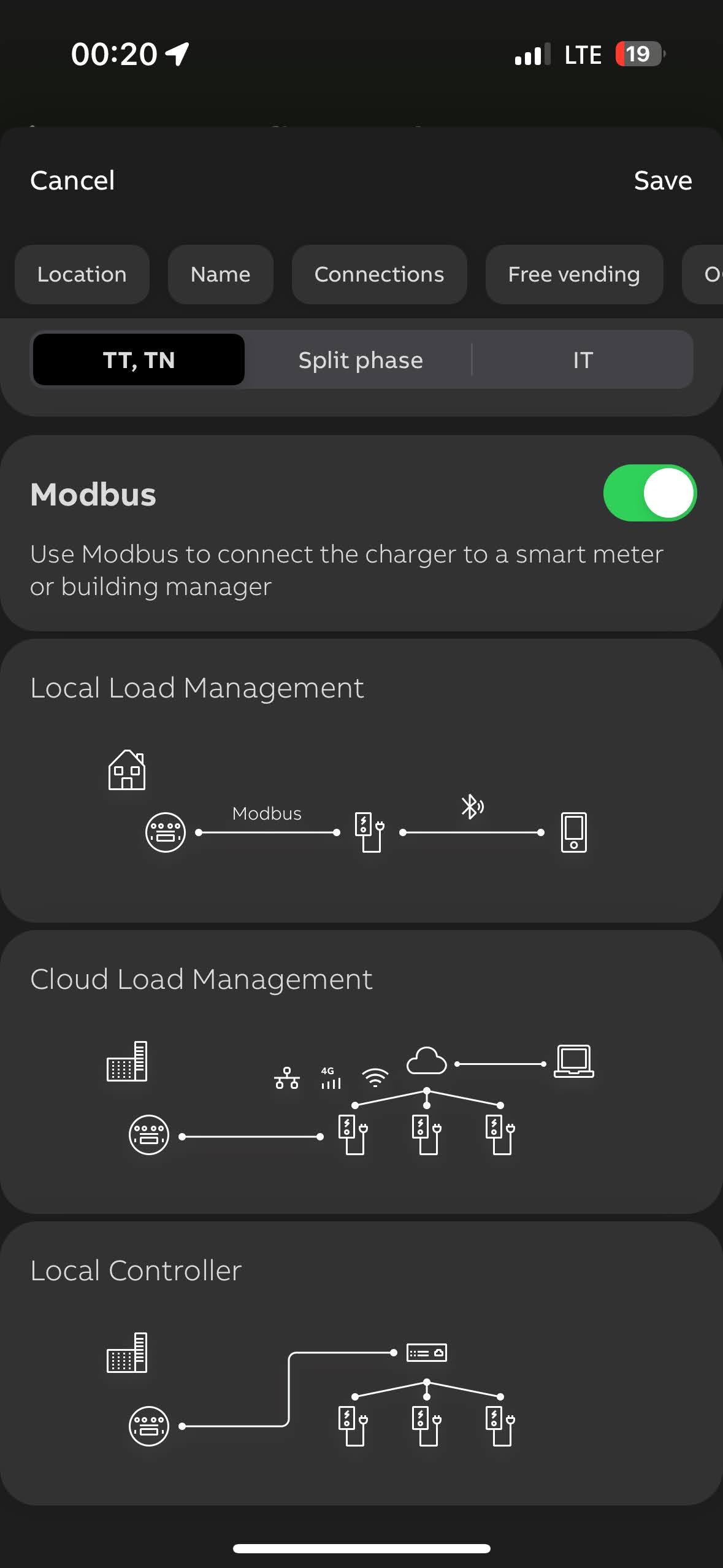

- Vyplňte parametre Energy Management (Povoliť Modbus):
2.1.4 Nastavenia Modbus nabíjačky TerraConfig

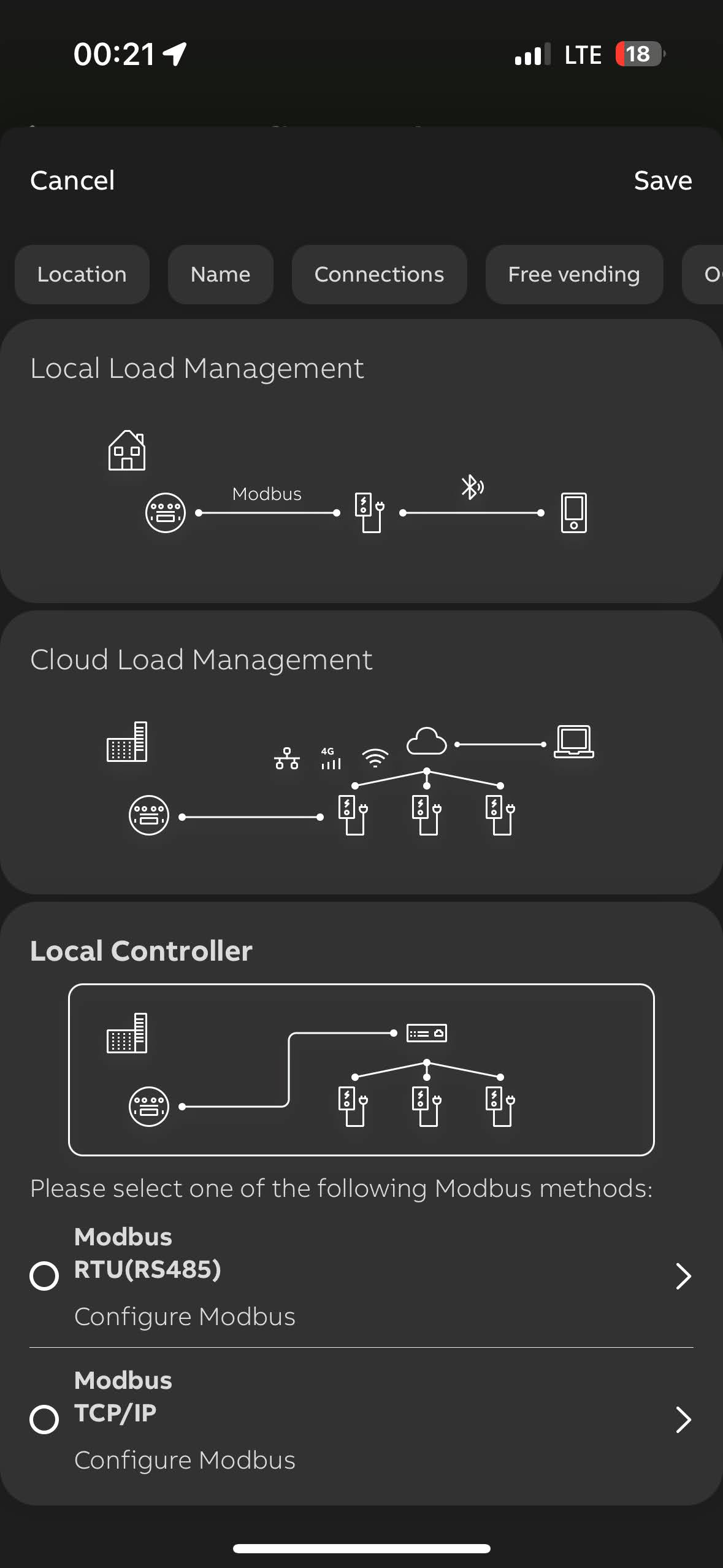

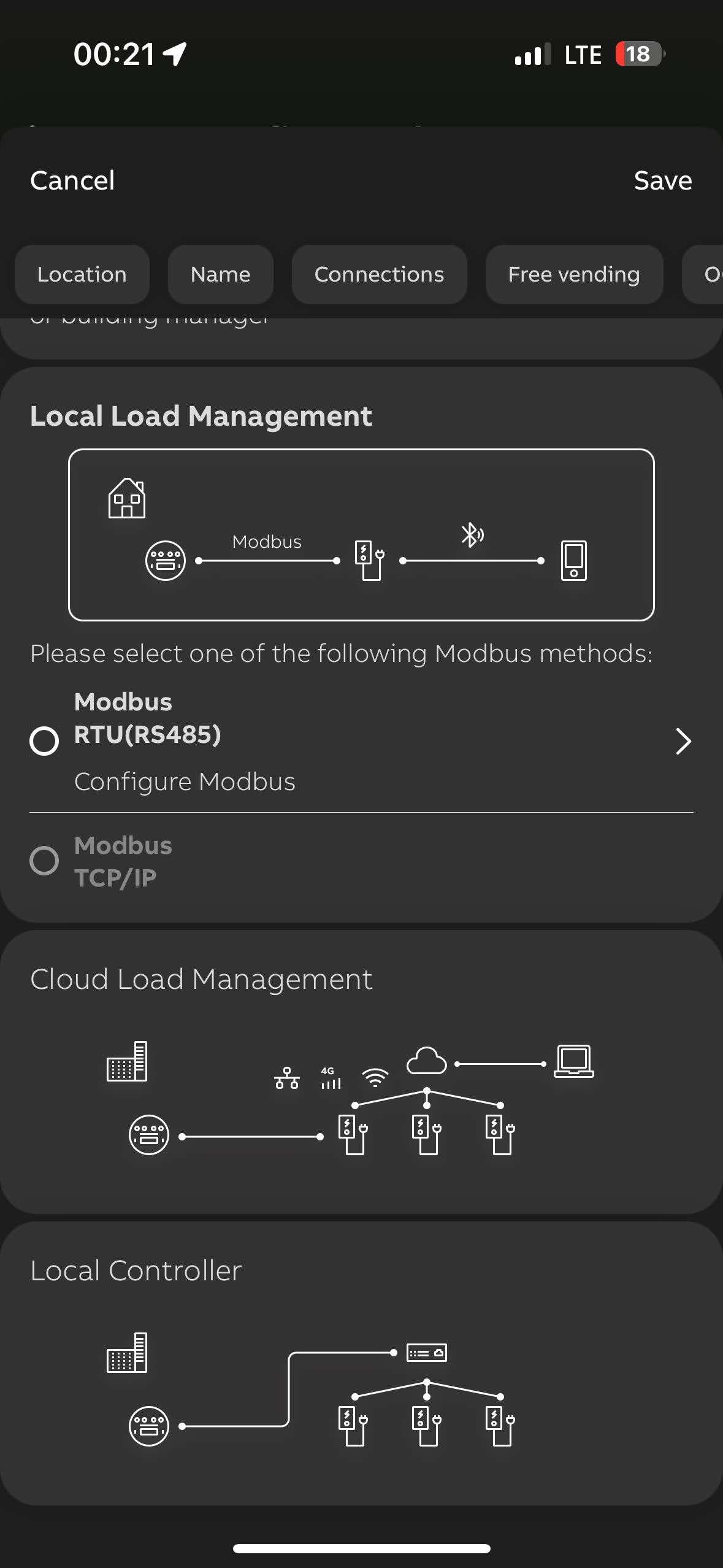

- Vyberte lokálny ovládač

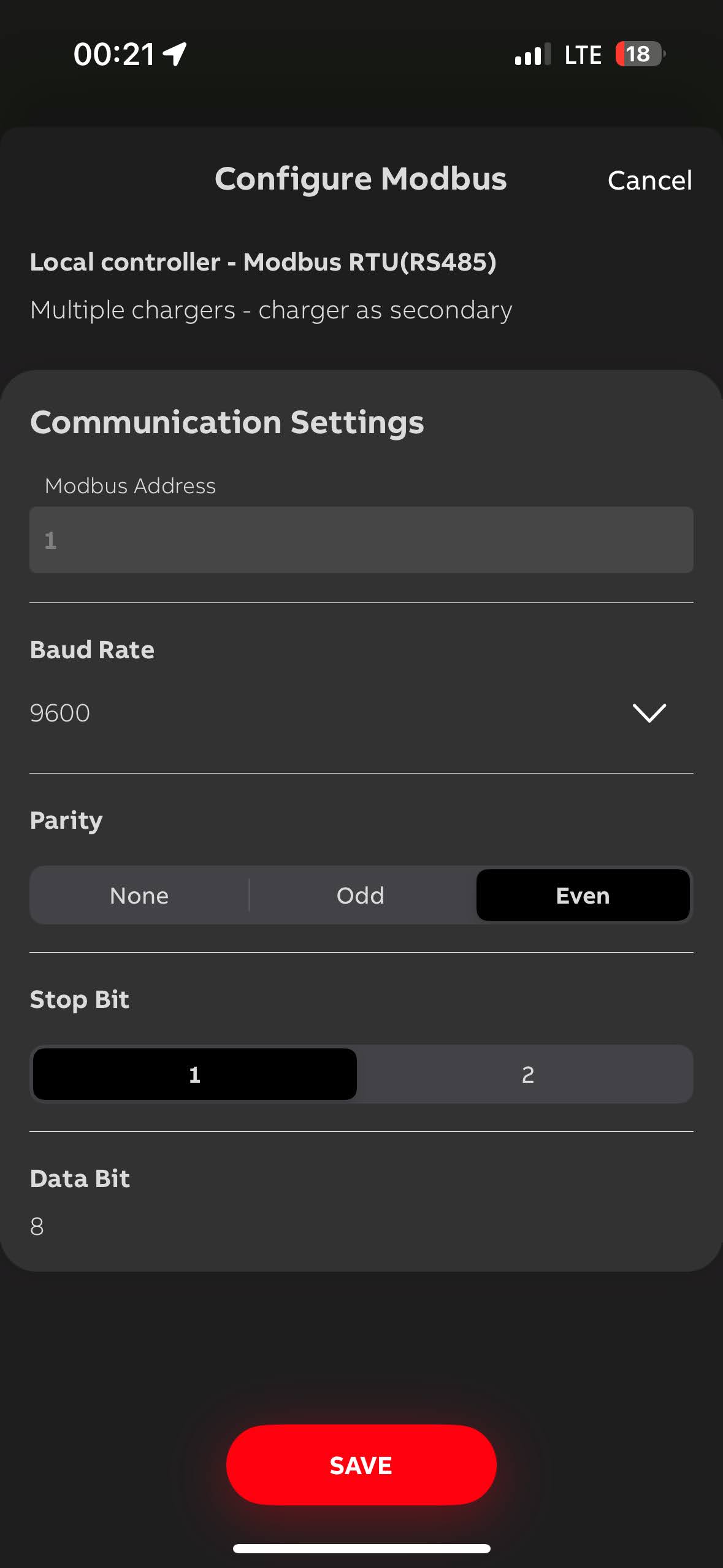

- Nastavenia Modbus (RTU):
Rovnaké nastavenia sa musia použiť na ovládači Reduxi pre port RS485 port1 alebo port2.

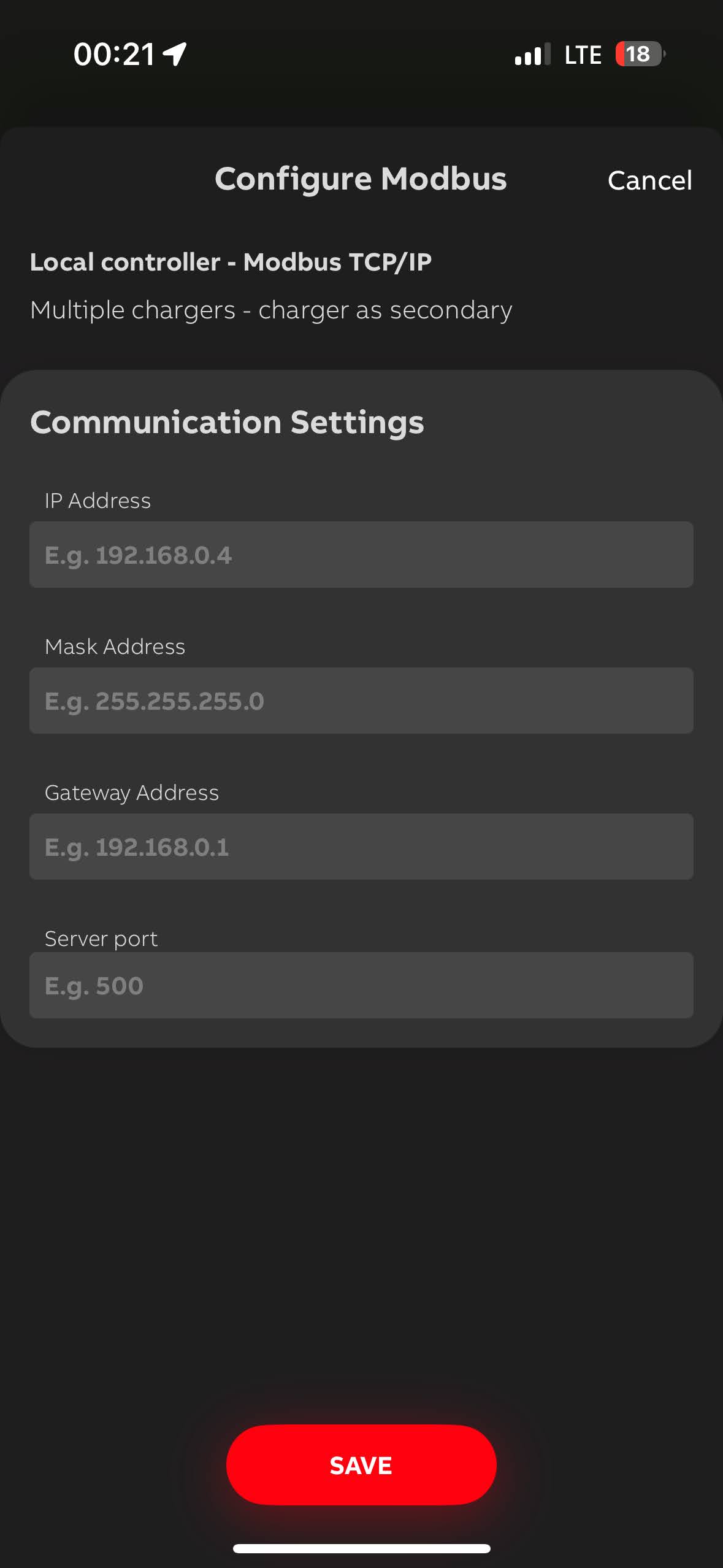

- Nastavte parameter pre Modbus TCP/IP na komunikačné účely do regulátora Reduxi.
2.1.4 Pripojenie k sieti Wifi
3. OCPP komunikácia medzi nabíjačkou ABB Terra AC Wall-box a ovládačom Reduxi
3.1 Pridať zariadenie
Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.
3.2 Vyberte zariadenie, ktoré chcete pridať
V prvom kroku vyberte základné nastavenia:
- Vyberte typ zariadenia: nabíjačka EV,
- Vyberte typ: OCPP 1.6 – JSON,
- A definujte názov.
4.3 Konfigurácia zariadenia pre OCPP
Druhý krok sa používa pre komunikačný kanál, aby komunikácia OCPP fungovala správne. Najprv vyplňte identifikátor zariadenia získaný z aplikácie TerraConfig.
Keď sa používa protokol OCPP JSON 1.6, je potrebná adresa URL servera OCPP vygenerovaná radičom Reduxi. URL je možné získať priamo z komunikačného kanála.
ID zariadenia (Unique OCPP ID) sa získava z nabíjačky (na pravej strane nabíjačky začína TACW11-4-......) a je potrebné ho nastaviť v komunikačnom kanáli.
Príklad webovej adresy: ws://192.168.1.200/ocpp/1.6/json/
4.4 Nakonfigurujte nastavenia OCPP v TerraConfig
Odkaz na: 2.1.2 Parametre servera OCPP nabíjačky ABB Terra
4.5 Testovanie komunikácie
Aby ste sa uistili, že je nadviazaná komunikácia OCPP, je možné vykonať test komunikácie pomocou tlačidla „Test communication button“, ktoré sa nachádza vpravo dole za všetkými poľami komunikačného kanála.
Existujú tri rôzne prípady komunikačnej odozvy.
Prípad 1: Komunikácia funguje správne.
Prípad 2: Nemožno komunikovať so zariadením 1, ID zariadenia nie je nastavené alebo je iné.
Prípad 3: Nenašlo sa žiadne zariadenie s komunikáciou OCPP 1.6.
4. Komunikácia Modbus TCP/IP medzi nabíjačkou ABB Terra AC Wall-box a ovládačom Reduxi
Odkaz na ABB liberálne pre Modbus komunikáciu ABB Terra AC Wall-box:
4.1 Pridať zariadenie (ABB Terra AC Wall-boxnabíjačka)
Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo 'Pridať zariadenie'.
4.2 Vyberte zariadenie, ktoré chcete pridať
V prvom kroku vyberte základné nastavenia:
- Vyberte typ zariadenia: nabíjačka EV,
- Vyberte typ: Nástenná skrinka ABB Terra AC,
- a definujte názov.
4.3 Konfigurácia zariadenia pre Modbus TCP/IP
Druhý krok sa používa pre komunikačný kanál, aby komunikácia Modbus TCP/IP fungovala správne. Najprv vyplňte IP získanú z ABB Terra AC wall-box a definujte Modbus ID, ktoré je štandardne nastavené na 1.
4.4 Testovanie komunikácie
Aby ste sa uistili, že je nadviazaná komunikácia Modbus TCP/IP, je možné vykonať test komunikácie pomocou tlačidla „Test communication button“ umiestneného vpravo dole za všetkými poľami komunikačného kanálu.
Príklad IP: 192.168.2.201
Existujú tri rôzne prípady komunikačnej odozvy.
Prípad 1: Komunikácia funguje správne, čítajte:
Prípad 2: Nie je možné komunikovať so zariadením na IP = 192.168.2.201, IP zariadenia je iná:
Prípad 3: Zvolený port nie je správny, skontrolujte port pre Modbus TCP/IP:
4.5 Predvolené parametre
Vyplňte rozšírené nastavenia a vyberte parametre zobrazené na obrázku nižšie. Nastavenia sa môžu líšiť v závislosti od potrieb miesta. Po dokončení kliknite na obrazovke na tlačidlo „Hotovo“.
5.1 Údaje zo zariadenia pre OCPP alebo Modbus TCP/IP
Účelom tohto bodu je ukázať, ako skontrolovať hodnoty zo zariadenia. Toto sa vykonáva v časti „Zariadenie/Posledné meranie“.
Po úspešnom pridaní zariadenia cez konfigurátor je možné ho monitorovať cez cloudovú aplikáciu Reduxi.
