Integrácia Reduxi s nabíjačkou AXIbox 11K prostredníctvom Wi-Fi s využitím protokolu OCPP. Flexibilita Reduxi umožňuje znížiť náklady až o 30 %.

1. Aplikácia Evchargo

1.1 AXIbox 11K:

https://axitecsolar.com/en/axibox-11khttps://abb.installer.chargedot.com/#/login

1.2 Aplikácia je k dispozícii v obchode Google Store:

https://play.google.com/store/apps/details?id=cn.enplus.chargein

1.3 Aplikácia je k dispozícii v obchode Apple App Store:

https://apps.apple.com/gb/app/evchargo/id1533765408

2. Pripojenie kaplikácii Evchargo

2.1 Prihlásenie/registrácia do aplikácie Evchargo

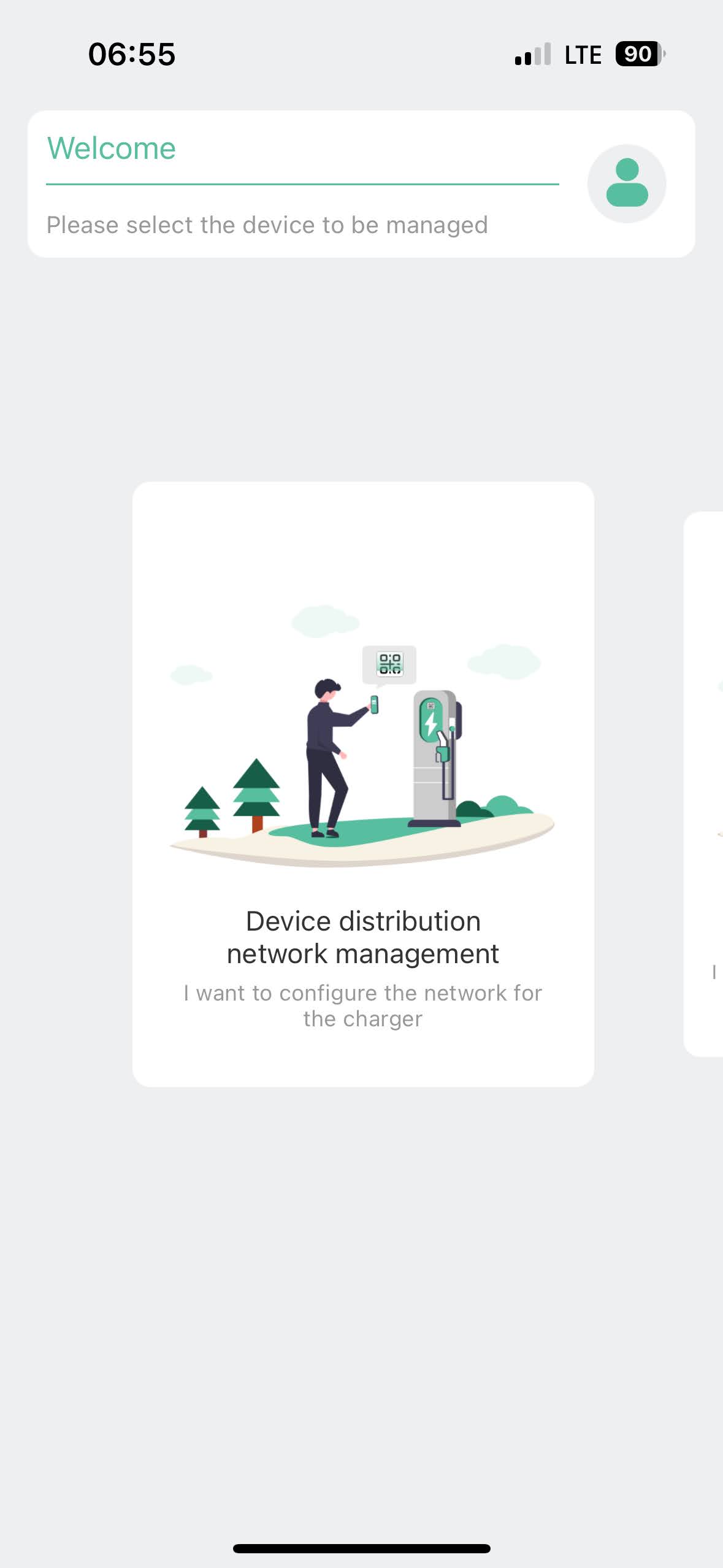

Otvorte aplikáciu a prihláste sa alebo si zaregistrujte nové konto. Domovská stránka ("Uvítacia stránka") je zobrazená nižšie.

2.1.1 Aplikácia Evchargo na nastavenie nabíjačky

Po prihlásení je potrebné vykonať konfiguráciu nabíjačky EV v aplikácii Evchargo.

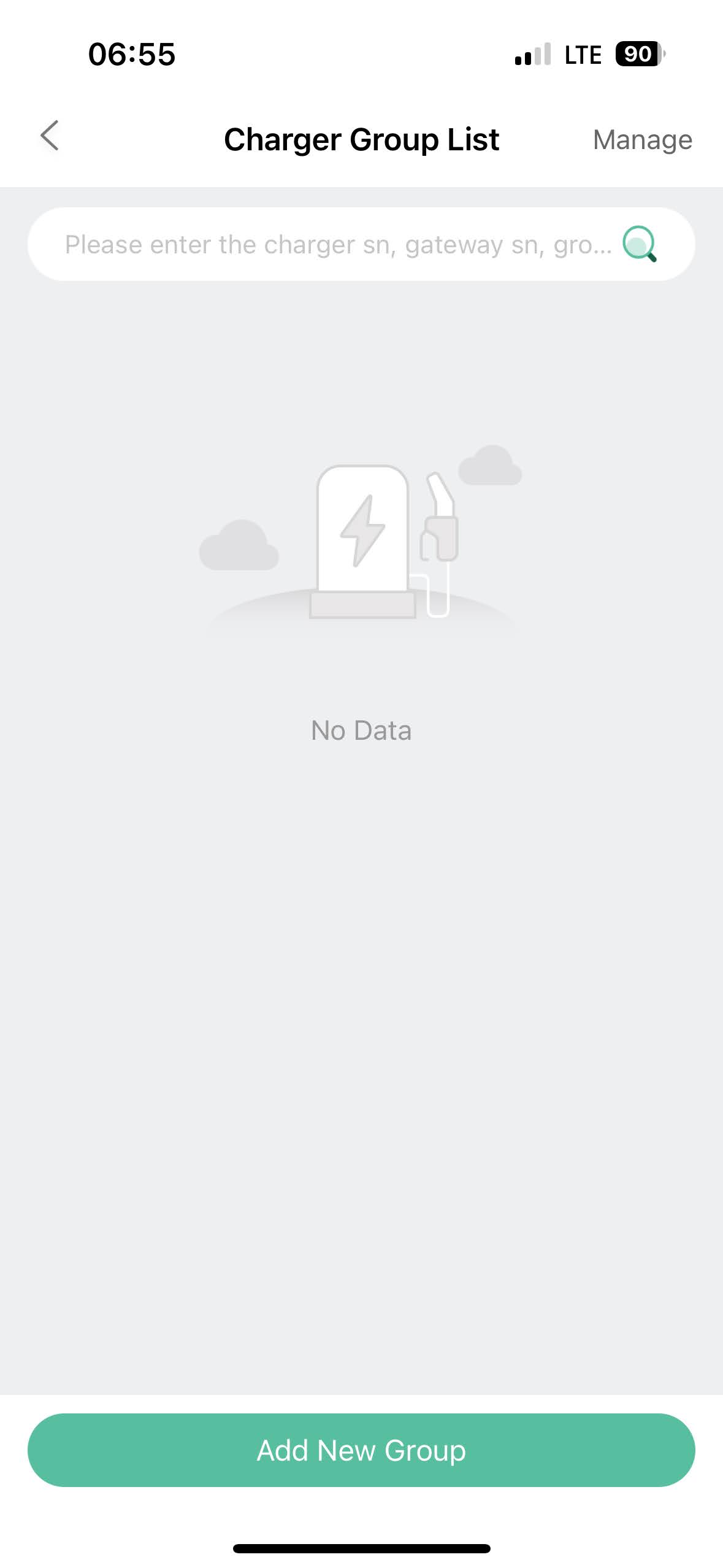

Pridanie novej skupiny:

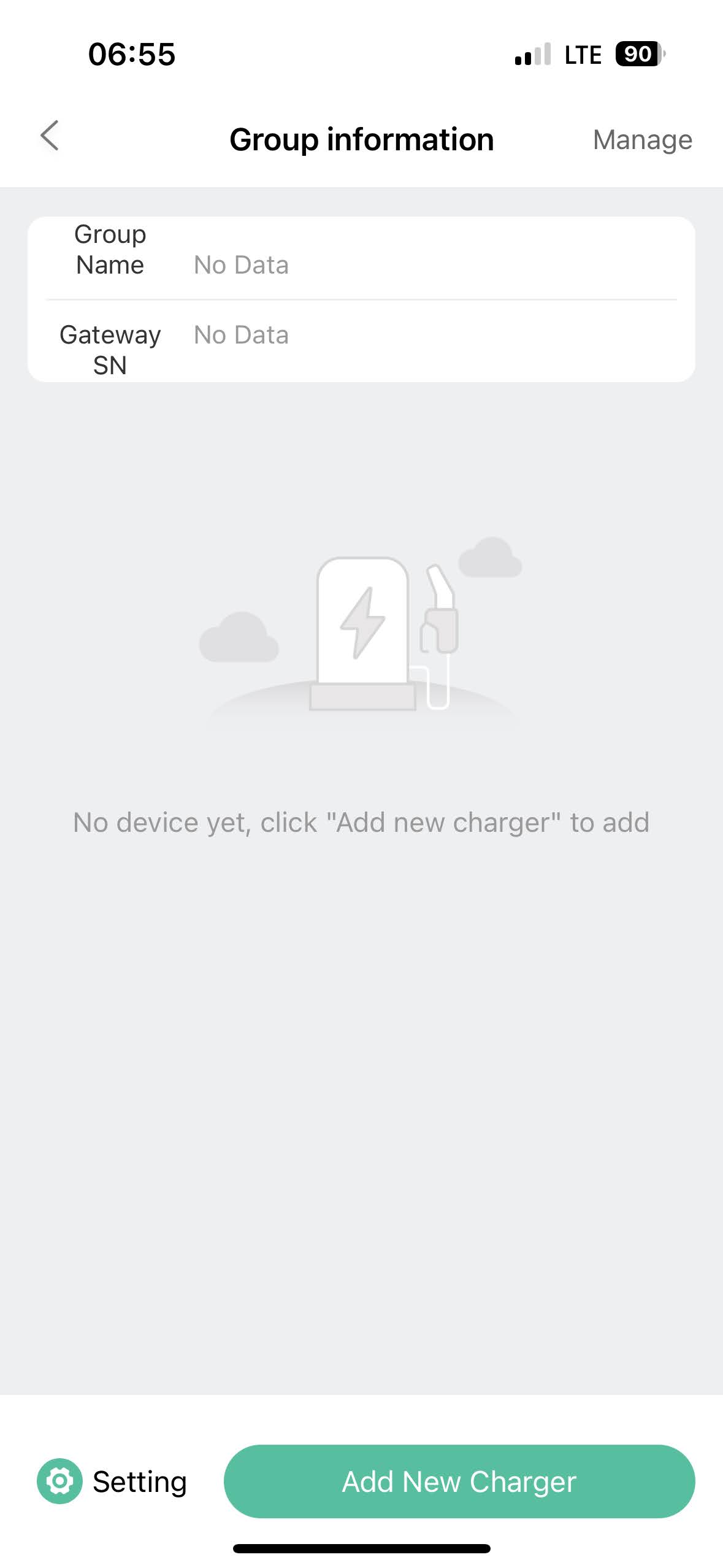

Pridanie novej nabíjačky:

Použite skenovanie Bluetooth a vyberte zariadenie:

Pridajte zariadenie:

Pripojenie k sieti Wifi:

Po pripojení k Wifi kliknite na tlačidlo "Nastavenia" vľavo dole:

Kliknite na tlačidlo Informácie o serveri:

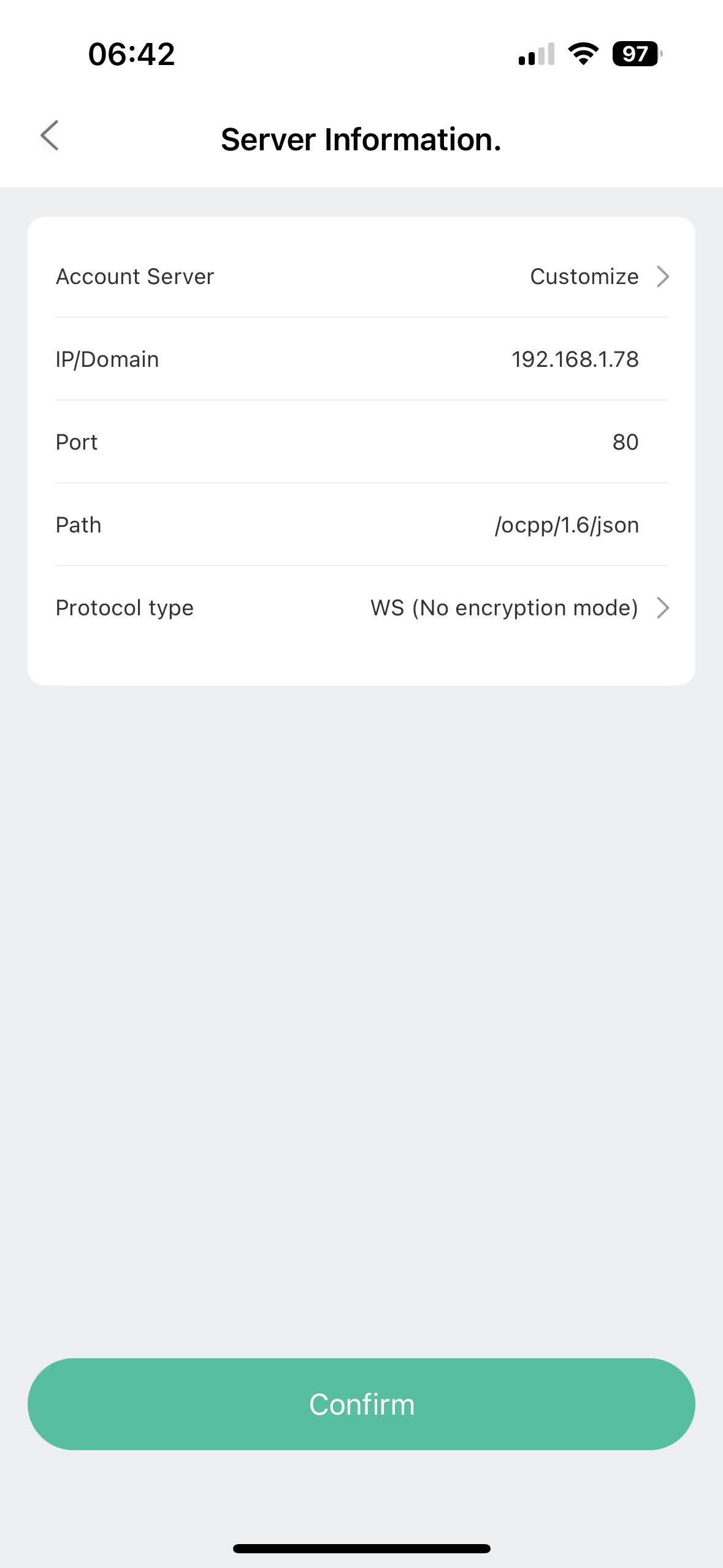

Vyplňte informácie o serveri, ako je zobrazené nižšie:

Adresa URL servera OCPP sa získava z radiča Reduxi.

Príklad URL = ws://192.168.1.78/ocpp/1.6/json/

Typ protokolu = WS

IP adresa/doména = 192.168.1.78

Port = 80 (pre WS protokol)

Cesta = /ocpp/1.6/json/

Posledným krokom je domovská stránka pripojenej nabíjačky EV:

3. Komunikácia OCPP medzi nabíjačkou AXIbox 11K a radičom Reduxi

3.1 Pridanie zariadenia

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo "Pridať zariadenie".

3.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

Vyberte typ zariadenia: Nabíjačka EV,
Vyberte typ: OCPP 1.6 - JSON,
Názov zariadenia.

3.3 Konfigurácia zariadenia pre OCPP

Druhý krok sa používa pre komunikačný kanál, aby komunikácia OCPP fungovala správne. Najprv vyplňte identifikátor zariadenia (SN AXIbox 11K) získaný z aplikácie Evchargo, ktorý je potrebné nastaviť v komunikačnom kanáli.

Ak sa používa protokol OCPP JSON 1.6, je potrebná adresa URL servera OCPP, ktorú generuje kontrolér Reduxi. URL možno získať priamo z komunikačného kanála.

Príklad URL: ws://192.168.1.78/ocpp/1.6/json/

3.4 Testovacia komunikácia

Aby ste sa uistili, že komunikácia OCPP je vytvorená, môžete vykonať test komunikácie pomocou tlačidla "Test komunikácie", ktoré sa nachádza vpravo dole za všetkými poľami komunikačného kanála.
