Spojenie medzi Reduxi a GL charge LiteBox môže vykonať DLMS na ochranu inštalácie.

1. Logo

2. Pripojenie zariadenia GL Charge LiteBox k počítaču

2.1 Pripojenie medzi počítačom a nabíjačkou

Na konfiguráciu zariadenia GL Charge Litebox musia byť obe zariadenia v rovnakej sieti. Po splnení tohto kritéria sa používateľ môže pripojiť k rozhraniu prehliadača nabíjačky v preferovanom prehliadači.

Postup:

Vložte/napíšte IP adresu a pridajte port 8080 nabíjačky do prehliadača (príklad: 10.150.1.104:8080)
Prihláste ho pomocou, Používateľské meno: admin, Heslo:glc999

2.2.1 Rozhranie prehliadača (konfigurácia nabíjačky)

Kroky pre správne nastavenie:

Režim nabíjačky, nastavený na 1 = APP.
Nastavte ID nabíjačky na preferovanú hodnotu (príklad:1234).
Napíšte/vložte adresu URL servera radiča Reduxi (pozri časť 3.3 Konfigurácia zariadenia pre OCPP).
Odstránenie autentifikačného kľúča.

3. Komunikácia OCPP medzi GL charge LiteBox a riadiacou jednotkou Reduxi

3.1 Pridanie zariadenia

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo "Pridať zariadenie".

3.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

Vyberte typ zariadenia: Nabíjačka EV,
Vyberte typ: OCPP 1.6 - JSON,
Názov zariadenia.

3.3 Konfigurácia zariadenia pre OCPP

Druhý krok sa používa pre komunikačný kanál, aby komunikácia OCPP fungovala správne. Najprv vyplňte identifikátor zariadenia(Set charger ID 2.2.1) získaný z prehliadača, ktorý je potrebné vložiť do prvého poľa komunikačného kanála.

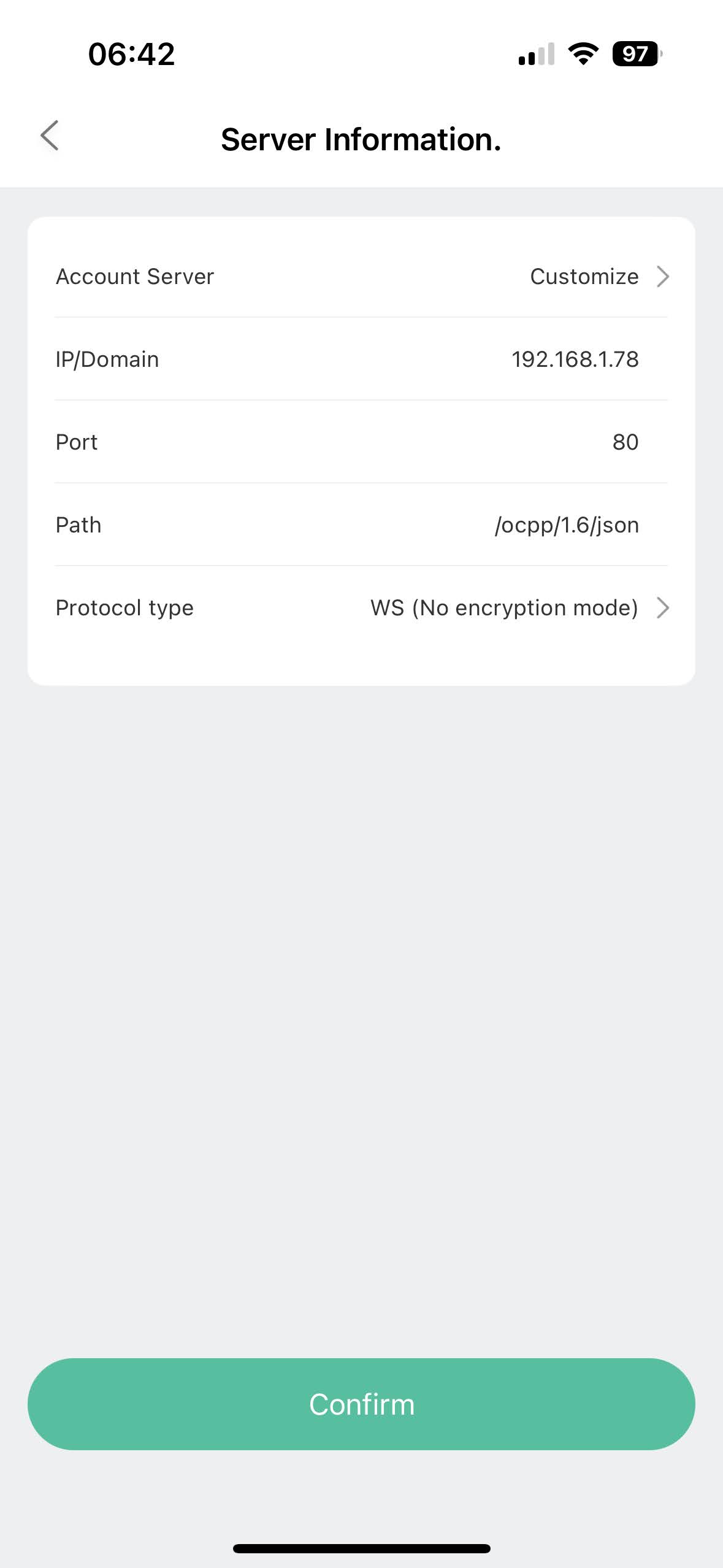

Ak sa používa protokol OCPP JSON 1.6, je potrebná adresa URL servera OCPP, ktorú generuje kontrolér Reduxi. URL možno získať priamo z komunikačného kanála.

Príklad URL: ws://10.150.120/ocpp/1.6/json/

3.4 Testovacia komunikácia

Aby ste sa uistili, že komunikácia OCPP je vytvorená, môžete vykonať test komunikácie pomocou tlačidla "Test komunikácie", ktoré sa nachádza vpravo dole za všetkými poľami komunikačného kanála.
