Spojenie medzi Reduxi a GL Charge GlowBox môže vykonať DLM na ochranu inštalácie.

1. Logo

2. Pripojenie GL Charge GlowBox k Reduxi pomocou Modbus RTU

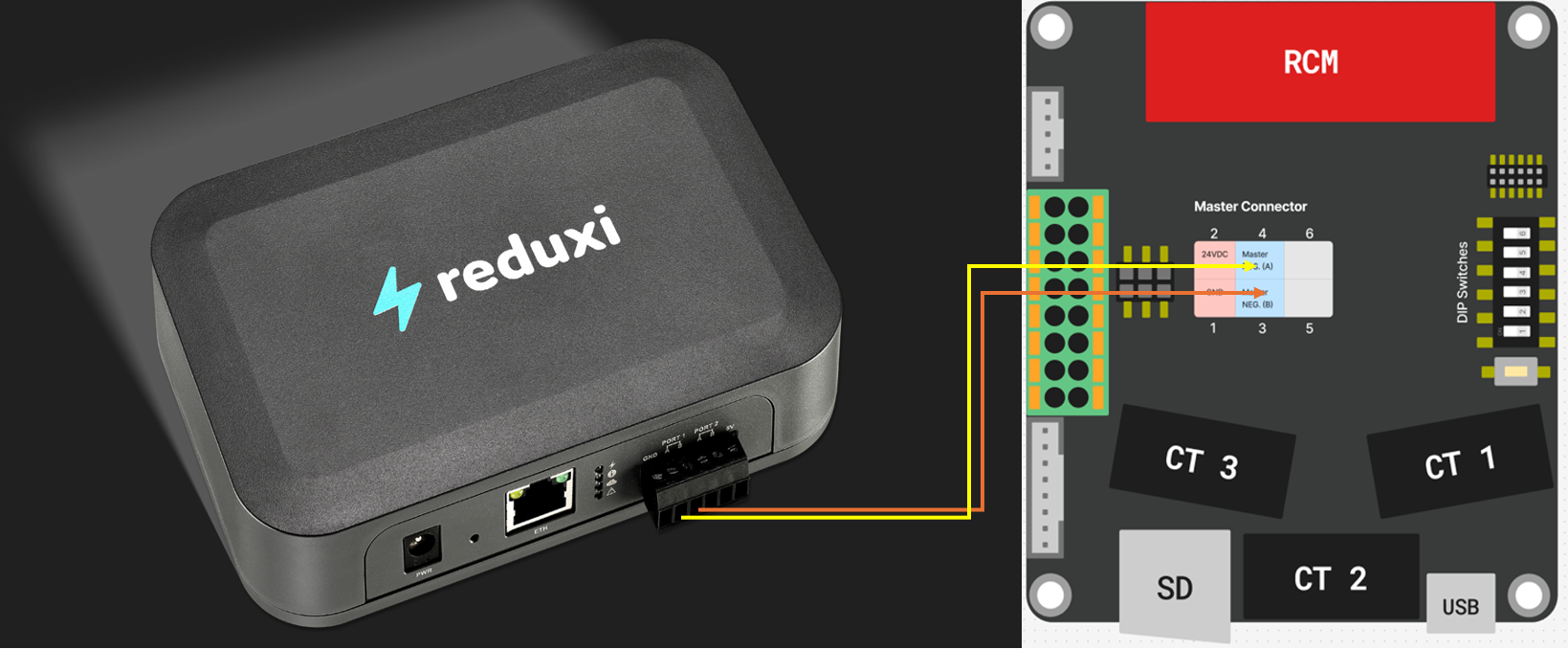

2.1 Fyzické prepojenie medzi riadiacou jednotkou Reduxi a GL Charge GlowBox

Pre Modbus RTU je potrebné vytvoriť fyzické pripojenie, ako je zobrazené na obrázku nižšie:

Pre Modbus RTU je potrebné nastaviť prvé 4 zo 6 prepínačov na OFF, prepínače 5 a 6 sa používajú na definovanie adries slave.

Príklad:

Dip prepínače (1,2,3,4) = OFF
Dip prepínače (5,6) = OFF a OFF--> adresa 1

3. Komunikácia Modbus RTUmedzi GL Charge Glowbox a riadiacou jednotkou Reduxi

3.1 Pridanie zariadenia

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo "Pridať zariadenie".

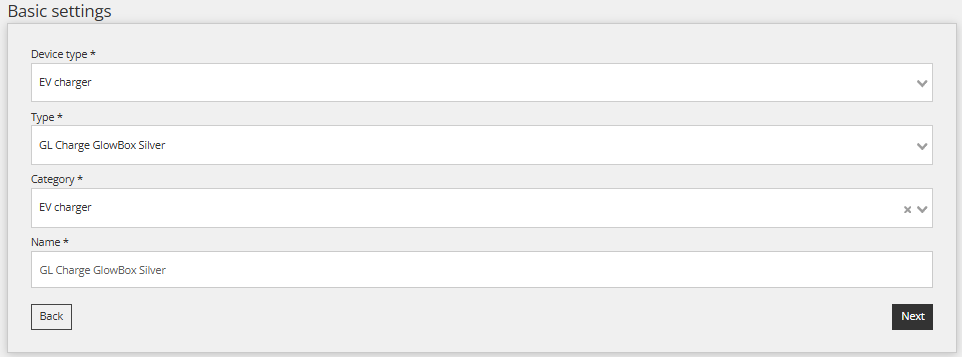

3.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

• Vyberte typ zariadenia: Nabíjačka EV,
• Vyberte typ: GL Charge GlowBox Silver
• Názov zariadenia.

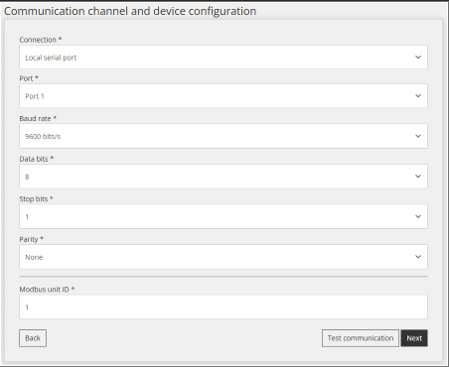

3.3 Konfigurácia zariadenia pre komunikačný kanál Modbus RTU

Zadajte požadované parametre, ako je znázornené na obrázku nižšie. Adresa slave sa môže líšiť v závislosti od nastavenia prepínača DIP, bod 2.1

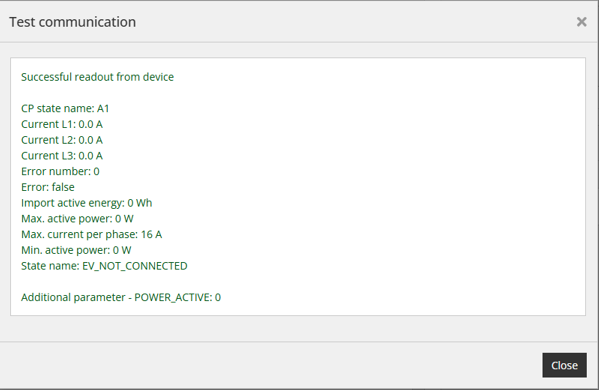

3.4 Testovacia komunikácia

Aby ste sa uistili, že komunikácia Modbus RTU je nadviazaná, môžete vykonať test komunikácie pomocou tlačidla "Test komunikácie", ktoré sa nachádza vpravo dole za všetkými poľami komunikačného kanála.

Reakcia na komunikáciu:

4. Odčítania zo zariadenia

Cieľom tohto bodu je ukázať, ako skontrolovať údaje zo zariadenia. Toto sa vykonáva v časti "Zariadenie/posledné meranie".

Po úspešnom pridaní zariadenia prostredníctvom konfigurátora ho možno monitorovať prostredníctvom cloudovej aplikácie Reduxi.
