Integrácia Reduxi s nabíjačkou ETREL INCH Core prostredníctvom Wi-Fi s využitím protokolu OCPP. Flexibilita Reduxi umožňuje znížiť náklady až o 30 %.

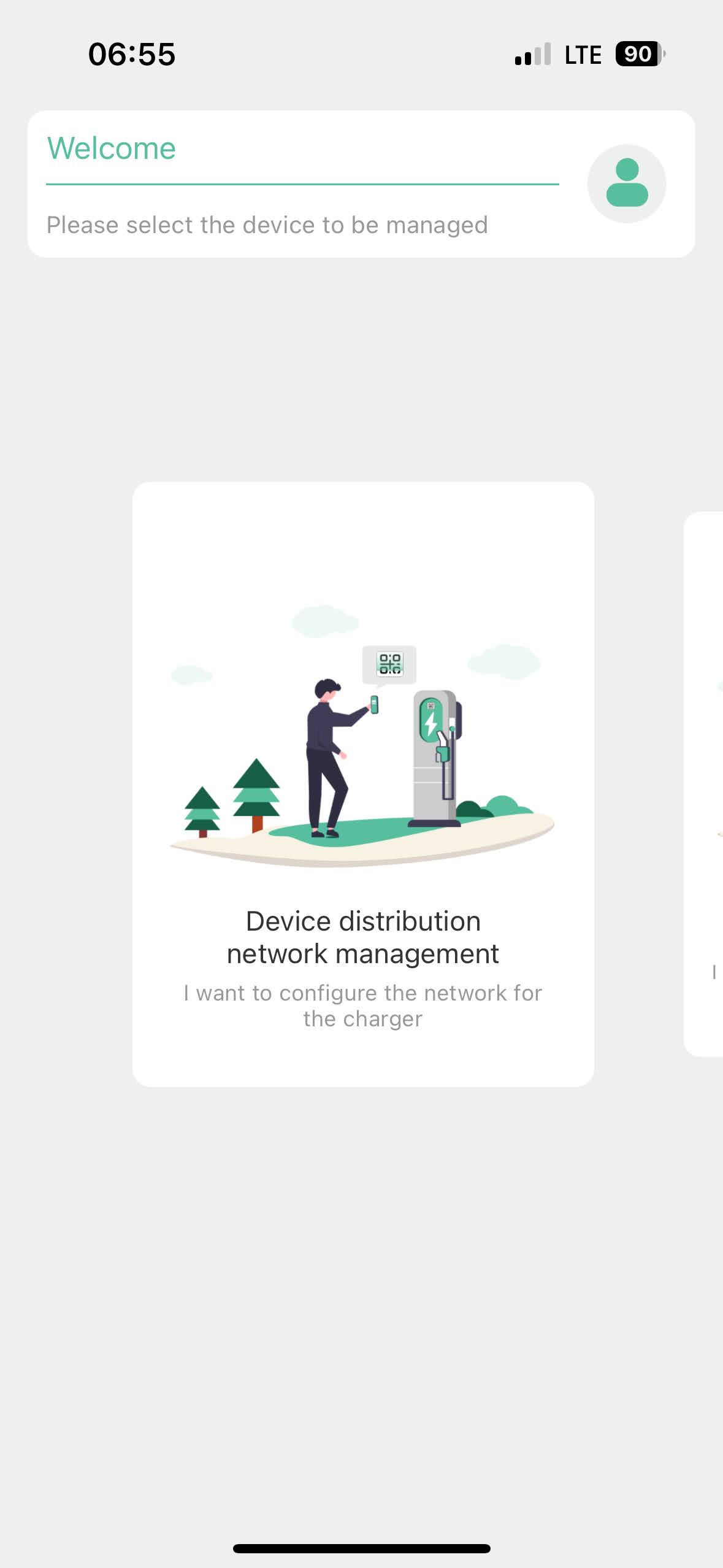

1. Aplikácia Etrel INCH Core:

1.1 Etrel INCH Core technická dokumentácia:

1.2 Aplikácia je k dispozícii v obchode Google Store:

https://play.google.com/store/apps/details?id=com.landisgyr.inchcore&hl=en_US

1.3 Aplikácia je k dispozícii v obchode Apple App Store:

https://apps.apple.com/us/app/inch-core/id6475773662

2. Pripojenie k jadru ETREL INCH na Wi-Fi

Podrobné pokyny nájdete na tomto odkaze:

https://landisgyr-evsolutions.atlassian.net/wiki/spaces/EKC/pages/3621584948/Wi-Fi+Connection

3. Pripojenie k jadrovej nabíjačke ETREL INCH

Po pripojení nabíjačky k sieti Wi-Fi k nej môžete pristupovať priamo. Pripojenie sa vytvorí otvorením IP adresy nabíjačky 192.168.1.250 v preferovanom prehliadači používateľa.

Prihlasovacie údaje:

používateľ: root@etrel.com

heslo: toor

3.1 Pripojenie k backendovému serveru OCPP (Reduxi)

Po pripojení k nabíjačke EV prejdite do časti "Connectivity" (prvý obrázok) a vložte adresu URL servera Reduxi (bod 4.3) do poľa backendového servera, ako je znázornené na druhom obrázku nižšie.

POZNÁMKA: Skopírujte identitu bodu nabíjačky, aby sa mohla použiť v bode 4.3.

4. Komunikácia OCPP medzi jadrom ETRELINCH a radičom Reduxi

4.1 Pridanie zariadenia

Najprv sa prihláste do miestneho konfigurátora Reduxi a pridajte nové zariadenie kliknutím na tlačidlo "Pridať zariadenie".

4.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku vyberte základné nastavenia:

Vyberte typ zariadenia: Nabíjačka EV,
Vyberte typ: OCPP 1.6 - JSON,
Názov zariadenia.

4.3 Konfigurácia zariadenia pre OCPP (komunikačný kanál)

Druhý krok sa používa pre komunikačný kanál, aby komunikácia OCPP fungovala správne. Najprv vyplňte identifikátor zariadenia (identitu nabíjacieho miesta) získaný zo SW rozhrania nabíjačky EV, ktorý je potrebné nastaviť v komunikačnom kanáli.

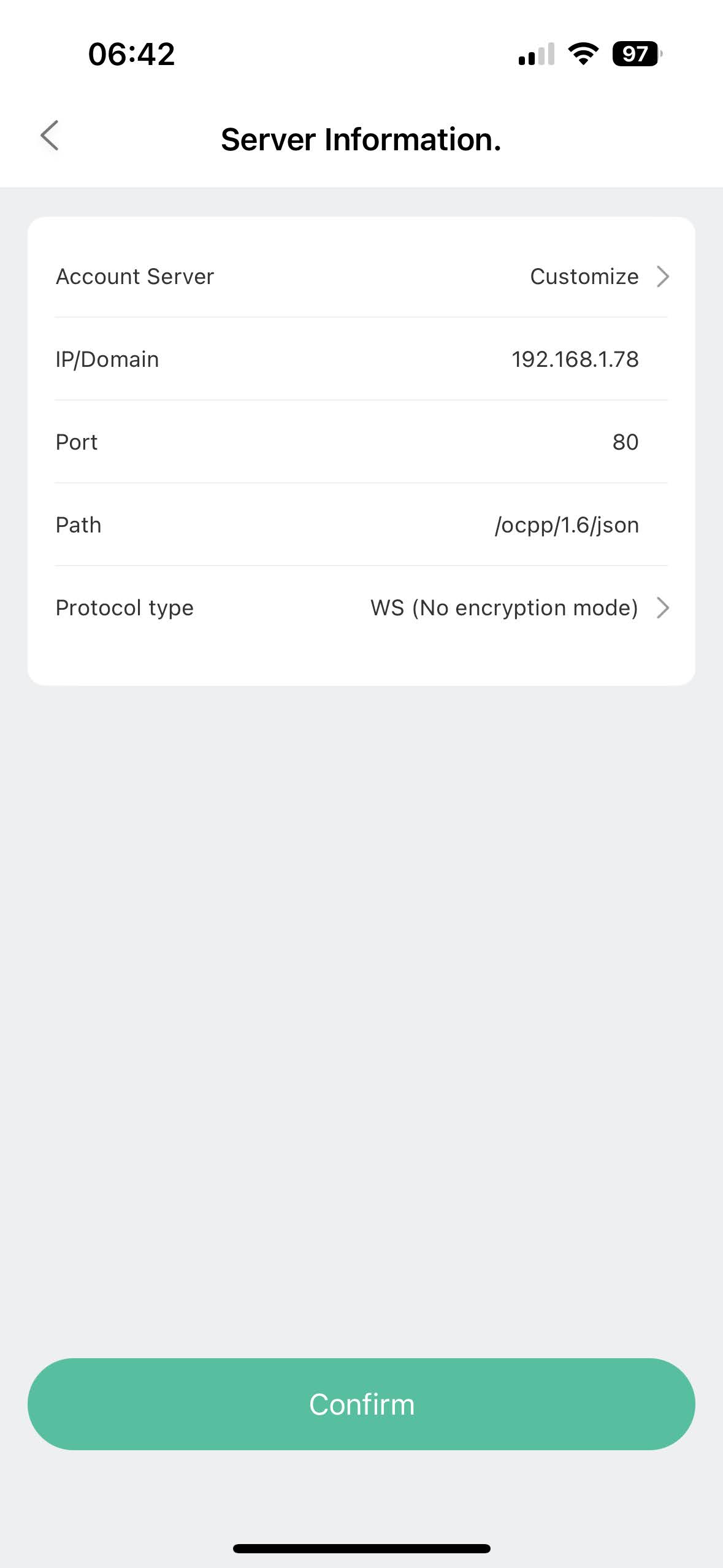

Ak sa používa protokol OCPP JSON 1.6, je potrebná adresa URL servera OCPP, ktorú generuje kontrolér Reduxi. URL možno získať priamo z komunikačného kanála.

Príklad URL: ws://192.168.1.200/ocpp/1.6/json/

4.4 Testovacia komunikácia

Aby ste sa uistili, že komunikácia OCPP je vytvorená, môžete vykonať test komunikácie pomocou tlačidla "Test komunikácie", ktoré sa nachádza vpravo dole za všetkými poľami komunikačného kanála, zobrazenými na hornom obrázku z predchádzajúceho bodu.

Existujú tri rôzne prípady komunikačnej odozvy.

Prípad 1: Komunikácia funguje správne.

pridať zariadenie - skontrolovať komunikáciu.png
