Ušetrite až 30 % nákladov na energiu pomocou kontaktov tepelných čerpadiel Stiebel Eltron pripravených na SG cez bránu Reduxi, čo umožňuje dynamickú reguláciu prispôsobiť sa kolísaniu cien energie.

1. Potrebné komponenty na pripojenie regulátora Reduxi k tepelnému čerpadlu Stiebel Eltron.

Na vytvorenie spojenia medzi regulátorom Reduxi a tepelným čerpadlom Stiebel Eltron sú potrebné dva komponenty:

1. Regulátor Reduxi
2. Zariadenie Reduxi Gateway s 3x (30:1A) prúdovými senzormi (CT)

Zariadenie Reduxi Gateway sa musí najprv pridať (pripojiť) k ovládaču Reduxi, aby bolo možné ovládať/uvádzať prevádzkové režimy tepelného čerpadla. Spojenie je možné nadviazať bezdrôtovo (WLAN) alebo drôtovo cez UTP kábel (LAN). Viac o pripojení nájdete na pripojení Gateway to Controller. Súčasťou zariadenia Reduxi Gateway sú aj 3x (30:1A) prúdové snímače (transformátor) používané na meranie elektrického prúdu (tj výkonu) pre každú fázu tepelného čerpadla. Okrem toho sa dva reléové výstupy používajú na generovanie signálov na kontakty SG-ready, ktoré ovplyvňujú prevádzkové režimy tepelného čerpadla.

2. Pripojenie ovládača Reduxi a zariadenia Gateway k lokálnej sieti

Nižšie je zobrazený symbolický obrázok celého pripojenia od regulátora Reduxi k tepelnému čerpadlu:

Ďalšie informácie o pripojení zariadenia Reduxi Gateway nájdete na odkaze: Ako nakonfigurovať zariadenie Reduxi Gatway.

3. Pripojenie relé zariadenia Reduxi GW k SG-ready kontaktom tepelného čerpadla

Na fyzické pripojenie relé zariadenia Reduxi Gateway ku kontaktom pripraveným na SG na tepelnom čerpadle je nevyhnutné určiť presné umiestnenie kontaktov pripravených na SG na doske s plošnými spojmi tepelného čerpadla. Obrázok nižšie ukazuje umiestnenie SG-ready kontaktov na obvodovej doske tepelného čerpadla Stiebel Eltron.  Druhý obrázok zobrazuje pripojenia z relé ku kontaktom pripraveným na SG.

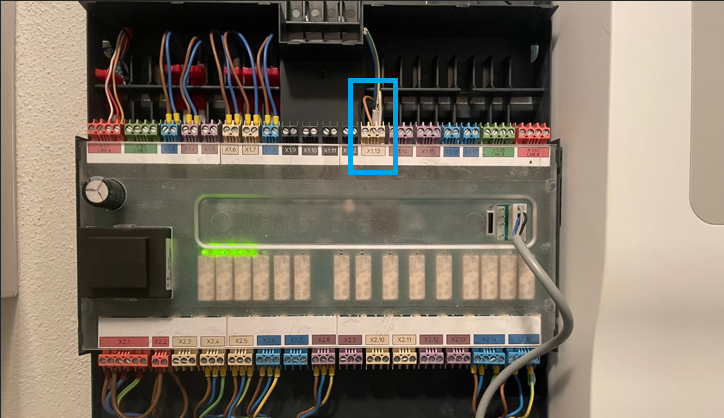

Kontakty pripravené na SG na mieste obvodu HP (konektor X1.13):

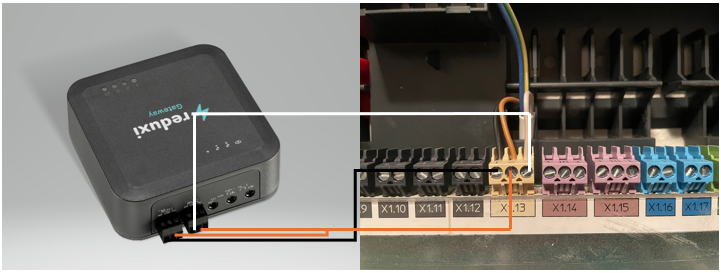

Pripojenie zo zariadenia Reduxi GW ku kontaktom pripraveným na SG na HP:

NO kontakt prvého relé zariadenia Reduxi GW --> Prvý kontakt na konektore X1.13; Čierny drôt

COM kontakt oboch relé zariadenia Reduxi GW --> Druhý kontakt na konektore X1.13; Hnedý drôt

NO kontakt druhého relé zariadenia Reduxi GW --> Tretí kontakt na konektore X1.13 ; Biely drôt

Pripojenie:

Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.

4. Zariadenie Reduxi Gateway ako merač s prúdovými snímačmi

Prúdové senzory (CT) zahrnuté v súprave Reduxi Gateway musia byť pripojené k trom vstupom, jednému pre každú fázu, ako je znázornené na obrázku nižšie.

Prúdový snímač pokrýva jednotlivé fázové vodiče (L1, L2, L3) tepelného čerpadla, obrázok nižšie:

5. Pridanie tepelného čerpadla ako nového zariadenia v konfigurátore Reduxi

Ak chcete pridať nové tepelné čerpadlo ako zariadenie alebo upraviť existujúce, postupujte podľa týchto krokov, ktoré sú podrobne uvedené v jednotlivých bodoch nižšie.

5.1 Pridanie zariadenia

Prihláste sa lokálne do aplikácie Reduxi configurator na ovládači a stlačte Pridať tlačidlo zariadenia.

5.2 Vyberte zariadenie, ktoré chcete pridať

V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia, ktoré chcete pridať:

• Typ zariadenia: HVAC,
• Typ: Redxi meter
• Názov: Zadajte názov zariadenia.

5.3 Komunikačný kanál

Prvá časť nastavenia komunikačného kanála je určená na prepojenie medzi zariadením Reduxi Gateway a ovládačom Reduxi. Vyplňte polia, ako je zobrazené na obrázku nižšie (automaticky vyplnené).

Druhá časť komunikačného kanála je určená pre aktuálne nastavenia snímačov zariadenia Reduxi Gateway, kde pre všetky aktuálne snímače volíme "Automatická detekcia z brány".

Tretia časť komunikačného kanála je venovaná definícii signálov z relé zariadenia Redux GW.

Logika kombinácie signálov pripravených na SG:

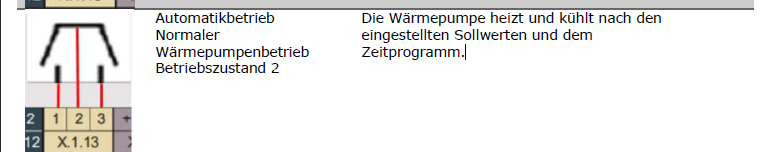

Režim ZAP (normálna prevádzka), obe relé sú rozopnuté (NO):

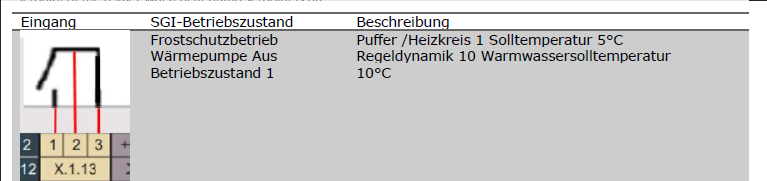

OFF mode (not working operation), first relay is opened (NO) and second is closed (NC):

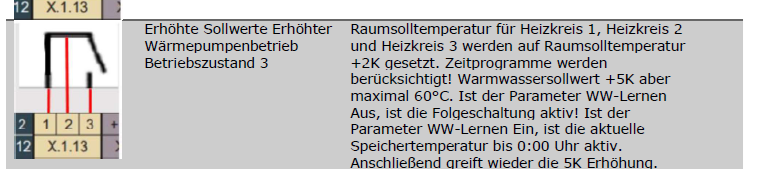

ECO režim (mierne zvýšený výkon), prvé relé je zopnuté (NC) a druhé je rozopnuté (NO) :

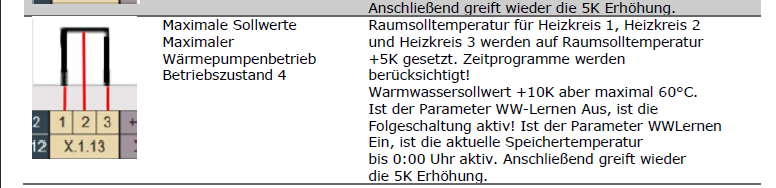

Režim BOOST (prevádzka so zvýšeným výkonom), obe relé sú zopnuté (NC):

Tabuľka pre prevádzkové režimy,

 poznámka NO znamená normálne otvorené:

Kompletná konfigurácia signálov relé v konfigurácii Reduxi:

5.5 Test komunikácie

Test komunikácie sa vykonáva pomocou tlačidla „Testovať komunikáciu“, ktoré sa nachádza vpravo dole za všetkými poliami parametrov komunikačného kanála.

Komunikačný test môže vrátiť dve odpovede:

1. Komunikácia funguje správne, obrázok nižšie:

2. Komunikácia nefunguje správne, obrázok nižšie:

5.6 Rozšírené nastavenia

Pokročilé nastavenie je ľubovoľné a závisí od konkrétnych potrieb miesta, kde je ovládač Reduxi nainštalovaný. Po dokončení všetkých pokročilých nastavení stlačte tlačidlo „Hotovo“ v pravej dolnej časti.

5.7 Posledné merania

Po úspešnom nadviazaní komunikácie s novo pridaným zariadením je možné jeho hodnoty skontrolovať v časti Devices/Sieble Eltron HP v v konfigurátore Reduxi ako dodatočný test .

Pre pokročilé riadenie tepelného čerpadla integrujte zariadenie do stratégie systému Reduxi. Under Devices/Stiebel Eltron HP in the Reduxi configurator, the control type must be set to AUTO so commands for strategy will affect the HP.

Pre dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify prosím postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre regulátor Reduxi.

Po úspešnom pridaní zariadenia a skontrolovaní hodnôt je možné zariadenie kontrolovať a ovládať aj cez aplikáciu Reduxi.
