Ušetrite až 30 % nákladov na energiu pomocou kontaktov tepelných čerpadiel Vaillant geoTHERM pripravených na SG cez bránu Reduxi, čo umožňuje dynamickú reguláciu prispôsobiť sa kolísaniu cien energie.
1. Potrebné komponenty pre pripojenie regulátora Reduxi k tepelnému čerpadlu Vaillant geoTHERM exklusiv VWS 103/3.
Na vytvorenie spojenia medzi regulátorom Reduxi a tepelným čerpadlom Vaillant geoTHERM exklusiv VWS 103/3 sú potrebné dva komponenty:
- Regulátor Reduxi
- Zariadenie Reduxi Gateway s 3x (30:1A) prúdovými senzormi (CT)
Zariadenie Reduxi Gateway sa musí najprv pridať (pripojiť) k ovládaču Reduxi, aby bolo možné ovládať/uvádzať prevádzkové režimy tepelného čerpadla. Spojenie je možné nadviazať bezdrôtovo (WLAN) alebo drôtovo cez UTP kábel (LAN). Viac o pripojení nájdete na pripojení Gateway to Controller. Súčasťou zariadenia Reduxi Gateway sú aj 3x (30:1A) prúdové snímače (transformátor) používané na meranie elektrického prúdu (tj výkonu) pre každú fázu tepelného čerpadla. Okrem toho sa dva reléové výstupy používajú na generovanie signálov preSG-ready kontakty, ktoré ovplyvňujú prevádzkové režimy tepelného čerpadla.
2. Pripojenie ovládača Reduxi a zariadenia Gateway k lokálnej sieti
Nižšie je zobrazený symbolický obrázok celého pripojenia od regulátora Reduxi k tepelnému čerpadlu:
Ďalšie informácie o pripojení zariadenia Reduxi Gateway nájdete na tomto odkaze: Ako nakonfigurovať zariadenie Reduxi Gatway.
3. Pripojenie relé zariadenia Reduxi brány k SG-ready kontaktom tepelného čerpadla

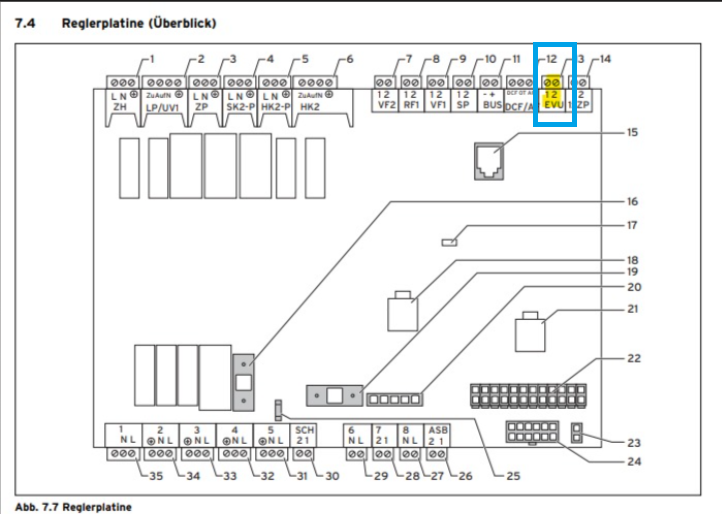

Na fyzické pripojenie relé zariadenia Reduxi Gateway ku kontaktom pripraveným na SG na tepelnom čerpadle je nevyhnutné určiť presné umiestnenie kontaktov pripravených na SG na doske s plošnými spojmi tepelného čerpadla. Obrázok nižšie zobrazuje umiestnenie SG-ready kontaktov na doske s plošnými spojmi tepelného čerpadla Vaillant geoTHERM exklusiv VWS 103/3

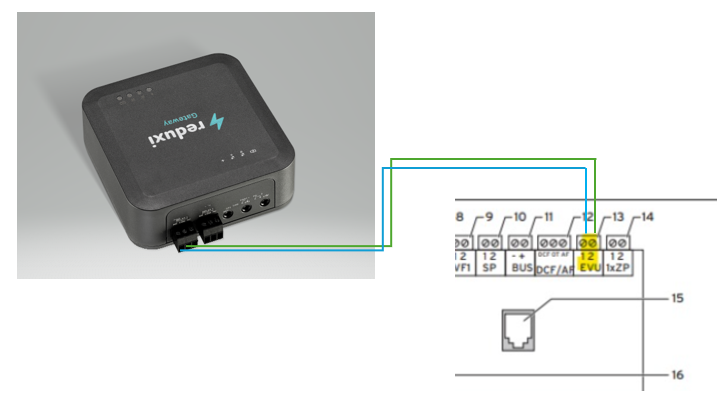

. Druhý obrázok zobrazuje pripojenia z relé ku kontaktom pripraveným na SG.
Kontakty pripravené na SG na doske plošných spojov HP:
Pripojenie zo zariadenia s bránou Reduxi ku kontaktom pripraveným na SG na HP:
NC kontakt prvého relé zariadenia brány Reduxi --> až kontakt 1 na konektor 13; Modrý drôt
COM kontakt prvého relé zariadenia brány Reduxi --> až kontakt 2 na konektor 13; Zelený vodič
Please note: The Reduxi Gateway device allows to use of relay outputs ass permanently closed " Normally Closed - NC " or opened " Normally Opened - NO ", whereas in the case of the heat Stiebel Eltron, NO contacts are used.
4. Zariadenie Reduxi Gateway ako merač s prúdovými snímačmi
Prúdové senzory (CT) zahrnuté v súprave Reduxi Gateway musia byť pripojené k trom vstupom, jednému pre každú fázu, ako je znázornené na obrázku nižšie.
Prúdový snímač pokrýva jednotlivé fázové vodiče (L1, L2, L3) tepelného čerpadla, obrázok nižšie:
5. Pridanie tepelného čerpadla ako nového zariadenia v konfigurátore Reduxi
Ak chcete pridať nové tepelné čerpadlo ako zariadenie alebo upraviť existujúce, postupujte podľa týchto krokov, ktoré sú podrobne uvedené v jednotlivých bodoch nižšie.
5.1 Pridanie zariadenia
Prihláste sa lokálne do aplikácie Reduxi configurator na ovládači a stlačte Pridať tlačidlo zariadenia.
5.2 Vyberte zariadenie, ktoré chcete pridať
V prvom kroku (základné nastavenia) vyberte základné parametre zariadenia, ktoré chcete pridať:
- Typ zariadenia: HVAC,
- Typ: Redxi meter
- Názov: Zadajte názov zariadenia.
5.3 Komunikačný kanál
Prvá časť nastavenia komunikačného kanála je určená na prepojenie medzi zariadením Reduxi Gateway a ovládačom Reduxi. Vyplňte polia, ako je zobrazené na obrázku nižšie (automaticky vyplnené).
Druhá časť komunikačného kanála je určená pre aktuálne nastavenia snímačov zariadenia Reduxi Gateway, kde pre všetky aktuálne snímače volíme "Automatická detekcia z brány".
Tretia časť komunikačného kanála je venovaná definícii signálov z relé zariadenia Redux brány.
Tabuľka prevádzkových režimov:
poznámka NO znamená normálne otvorené:
| ON | VYPNUTÉ |
| Relé 1 = NC | Relé 1 = NIE |
Režim ZAP (Normálna prevádzka), prvé relé je zopnuté (NC).
Režim OFF (zastavenie HP), prvé relé je rozopnuté (NO)
Kompletná konfigurácia signálov relé v konfigurácii Reduxi:
5.5 Test komunikácie
Test komunikácie sa vykonáva pomocou tlačidla „Testovať komunikáciu“, ktoré sa nachádza vpravo dole za všetkými poliami parametrov komunikačného kanála.
Komunikačný test môže vrátiť dve odpovede:
1. Komunikácia funguje správne, obrázok nižšie:
2. Komunikácia nefunguje správne, obrázok nižšie:
5.6 Rozšírené nastavenia
Pokročilé nastavenie je ľubovoľné a závisí od konkrétnych potrieb miesta, kde je ovládač Reduxi nainštalovaný. Po dokončení všetkých pokročilých nastavení stlačte tlačidlo „Hotovo“ v pravej dolnej časti.
5.7 Posledné merania
Po úspešnom nadviazaní komunikácie s novo pridaným zariadením je možné jeho hodnoty skontrolovať v časti Devices/Vaillant geoTHERM exklusiv tepelné čerpadlo VWS 103/3 v v konfigurátore Reduxi ako dodatočný test.
Pre pokročilé riadenie tepelného čerpadla integrujte zariadenie do stratégie systému Reduxi. Under Devices/Vaillant geoTHERM exklusiv VWS 103/3 in the Reduxi configurator, the control type must be set to AUTO so commands for strategy will affect the heat pump.
Pre dosiahnutie maximálnej flexibility a zníženia nákladov na energiu s ohľadom na dynamickú cenu a dynamické tarify prosím postupujte podľa pokynov na definovanie stratégie na tomto odkaze: Stratégie pre regulátor Reduxi.
Po úspešnom pridaní zariadenia a skontrolovaní hodnôt je možné zariadenie kontrolovať a ovládať aj cez aplikáciu Reduxi.
